建筑工程质量控制点的设置.doc

资源描述

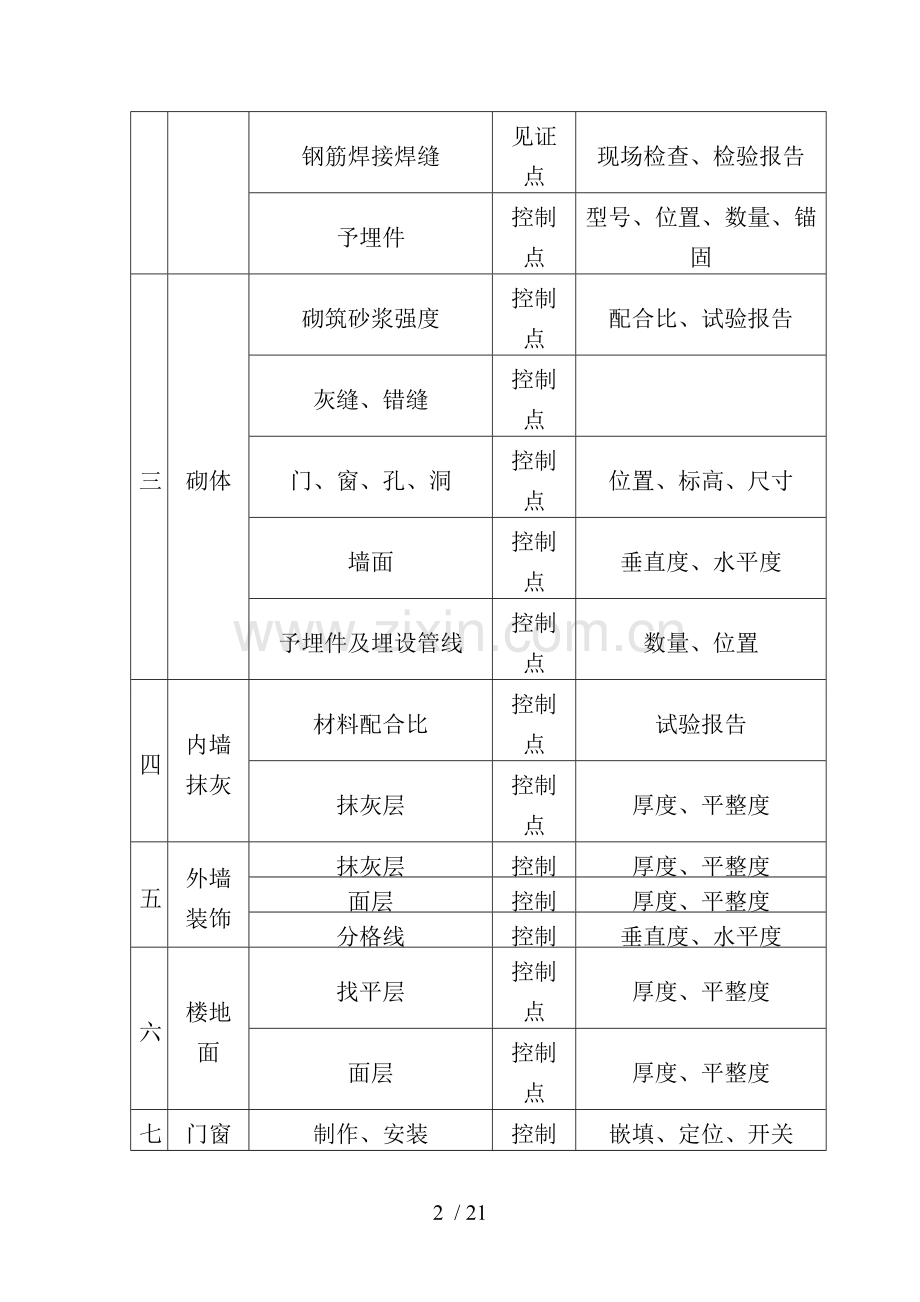

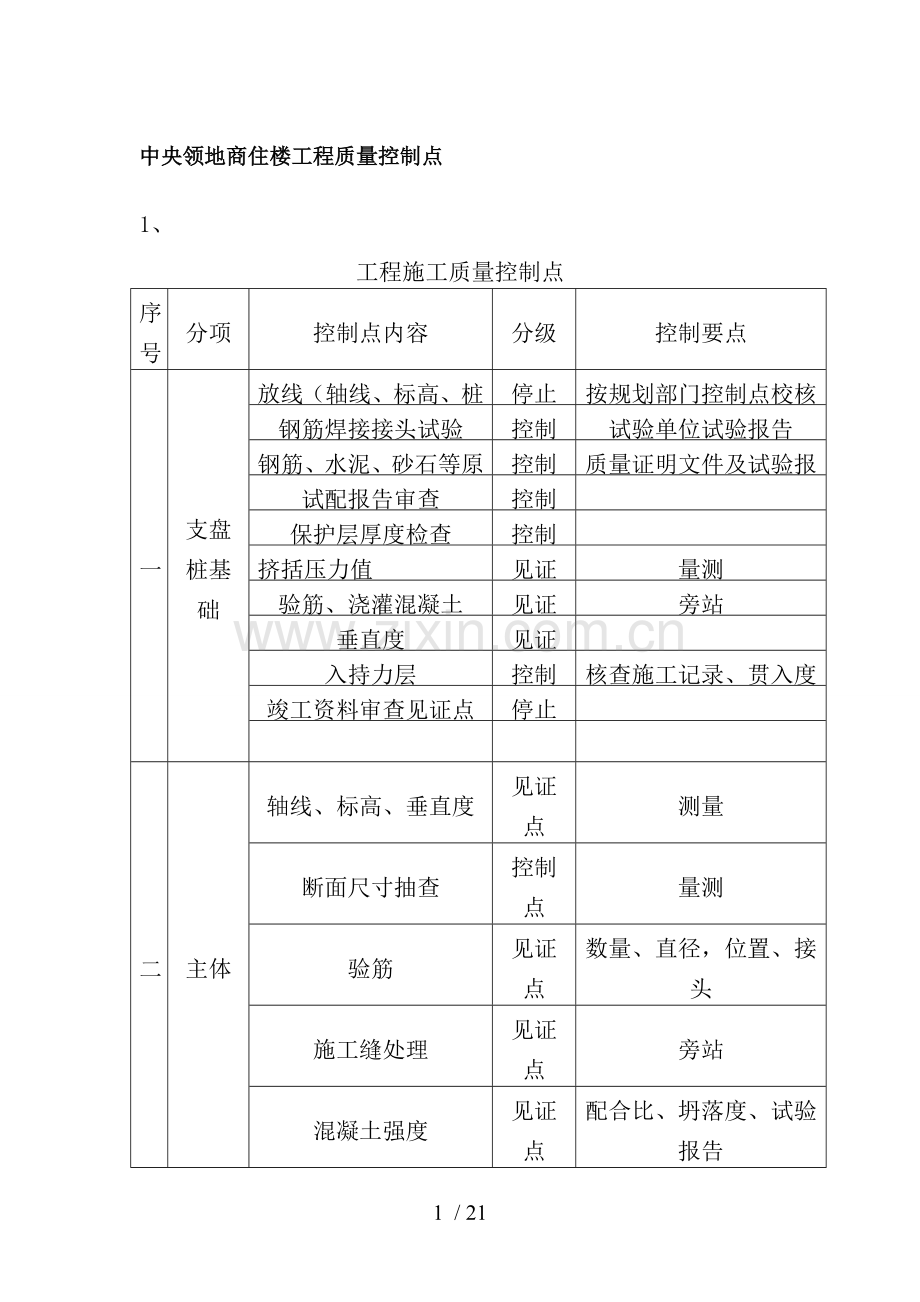

中央领地商住楼工程质量控制点 1、工程施工质量控制点序号分项控制点内容分级控制要点一支盘桩基础放线（轴线、标高、桩位）停止点按规划部门控制点校核钢筋焊接接头试验控制点试验单位试验报告钢筋、水泥、砂石等原材料检查控制点质量证明文件及试验报告试配报告审查控制点保护层厚度检查控制点挤括压力值见证点量测验筋、浇灌混凝土见证点旁站垂直度见证点入持力层控制点核查施工记录、贯入度竣工资料审查见证点停止点二主体轴线、标高、垂直度见证点测量断面尺寸抽查控制点量测验筋见证点数量、直径，位置、接头施工缝处理见证点旁站混凝土强度见证点配合比、坍落度、试验报告钢筋焊接焊缝见证点现场检查、检验报告予埋件控制点型号、位置、数量、锚固三砌体砌筑砂浆强度控制点配合比、试验报告灰缝、错缝控制点门、窗、孔、洞控制点位置、标高、尺寸墙面控制点垂直度、水平度予埋件及埋设管线控制点数量、位置四内墙抹灰材料配合比控制点试验报告抹灰层控制点厚度、平整度五外墙装饰抹灰层控制点厚度、平整度面层控制点厚度、平整度分格线控制点垂直度、水平度六楼地面找平层控制点厚度、平整度面层控制点厚度、平整度七门窗制作、安装控制点嵌填、定位、开关八屋面找平层控制点厚度、坡度、平整度分格线控制点位置保温层控制点厚度、平整度防水层停止点填嵌、粘结、平整水落管停止点固定、接头、排水九室内给排水给排水管控制点位置、坡度、接头管阀连接控制点位置、接头水压试验见证点旁站水表、消火栓、卫生洁器具控制点排水系统闭水试验停止点旁站十电气低压配电设备控制点安装正确、部件齐全绝缘、接地停止点检查、测试防雷系统停止点安装正确、部件齐全照明设备控制点安装正确、部件齐全注：1、停止点：为该工序已经完工必须经监理工程师检查认可方能进行下一工序施工的监控点。 2、见证点：为工作进行中承包单位要请监理工程师检查的监控点。 3、控制点：为监理工程师需过目或过问的工序或工作的监控点。 2、施工工艺过程质量控制序号工程项目质量控制要点控制手段 1 土方工程 ·开挖范围即边线（从中线向两则测量） ·标高、边坡、平面尺寸、平整度 ·挖土：严禁扰动 ·钎探 ·回埴：虚铺厚度、压实度、基底处理顶面表高测量测量、量测观察、量测、审查记录观察、检查、量测、量测、制作试件、审核试验报告 2 基础工作 ·底板大体积混凝土 ·底板及地下室墙的接缝旁站观察、试验观察 3 现浇钢筋混凝土结构工程 ·模板：安装、轴线、标高、垂直度、相邻模板高差截面尺寸、表面平整度、起拱、安装牢固性、刚度稳定性、涂隔离剂。拆模混凝土强度及下层支撑。 ·钢筋：规格、形状、尺寸、数量、间距、接头位置、钷跑龙套长度、除锈情况、保护层、弯钩角度、朝向及长度。 ·钢筋接头：以中、咬边、焊包、弯折、焊渣清除、试件强度。 ·施工缝：预留位置、处理情况。 ·后浇带：位置、端头处理、后浇时间 ·混凝土：配合比、塌落度、计量搅拌、商砼进场检查、浇筑、落差控制、养护、强度。 ·混凝土结构：轴线、垂直度、标高、截面尺寸、表面平整度。 ·预埋件：型号、位置、数量、锚固 ·预留管线及孔洞：外形尺寸、位置、标高测量、现场检查、检查混凝土试验报告现场检查、量测现场检查、量测、制作试件、审核试验报告旁站审核配合比、现场检查、现场制作试件、审核试验报告审核配合比、现场检查、现场制作试件、审核试验报告现场检查、量涮现场检查、量涮现场检查、量涮 4 隔墙砌筑工程 ·原材料：砖或砌块质量、配合比、强度。 ·门窗孔：标高、位置、宽度、楼上下对齐。 ·砌本：位置、截面尺寸、垂直度、平整度、留槎禽兽位置、方式、顶部填塞。 ·拉结筋与拉结带：规格、数量、位置、长度 ·构造柱：位置、上下拉结、甩筋。 ·灰缝：砂浆饱满度、错缝、水平灰缝厚度。 ·预留洞、预埋件：位置、标高、几何尺寸、埋件规格及防腐。审核配合比与强主工试验报告观察、量测现场检查、量测现场检查、量测现场检查、量测现场检查、量测现场检查、量测 5 预制构件安装预制构件安装 ·构件：型号、外观、出厂合格证、构件上有无合格标记、有无缺陷。 ·支承：长度、锚固。 ·标高、垂直度、平整度。 ·接头：焊接、接缝。现场检查现场检查、量测测量、量测现场检查 6 地下防水工程 ·防水混凝土：配合比、塌落度、强度、抗渗性能、接缝做法、养护。 ·施工缝：位置核定、留置方法、接缝处理。、 ·卷材防水 ·涂膜防水审枋配合比、现场取样制作审核技术交底、旁站审核技术交底、旁站审核技术交底、旁站 7 门窗工程 ·木门：位置、尺寸准确、平整方正、翘曲、密封、安装牢固 ·塑钢、铝合金门窗：位置、窗台、嵌填饱满、定位准确、安装牢固、缝隙严密、开关灵活、外观保护。 ·钢门窗：位置准确、安装牢固、关闭严密、开关灵活、地阻滞、无回弹与倒翘。量测现场检查、量测现场检查、量测 8 屋面工程 ·找平层：配合比、厚度、坡度、平整度、分隔缝、细部做法、天沟坡向。保温层：厚度、平整度、的坡方向。 ·防水面层：基层干燥、塔接长度、填嵌严密、粘接牢固、无开裂、无翘边、不起皱、平整无这鼓、细部、附加层、上卷高度。 ·水落管：安装牢固、接头严密、排水畅通、无渗漏。审核配合比、现场检查、量测观察、量测观察、量测观察 9 楼地面工程 ·垫层：基底表面清洁、强度合格、平整度、坡度、坡向合格。 ·块料面层表面：表面洁净、图案清晰、色泽一致、接缝均匀、周边顺直、板块无裂纹、无掉角、无缺楞、成品保护。 ·块料铺贴：排料规矩、粘接牢固、无空鼓、平整度、缝格平直、接缝高低差、踢脚线上口平直、出墙厚度合适一致、板块间隙宽度。 ·地漏及泛水：坡度、坡向、防水层及地漏（管道）结合处严密牢固、无积水、无渗漏。 ·踏步及台阶：标高尺寸、防滑条顺直 ·整体面层：配合比、强度、标高、平整度、养护。 ·整体面层表面：密实光洁、无裂缝、空鼓、脱皮、麻面、起砂。木地板：含水率。现场检查、量测现场观察、检查现场观察、检查、量测观察、蓄水检查观察、量测审核配合比、现场检查、量测现场检查检查、测定 10 楼地面工程木地板及垫木：防腐、安装牢固、平直。 ·木地板面层：粘接牢固、无空鼓、接缝对齐，表面洁净、无溢胶、刨平磨光、无刨痕毛刺、图案清晰、清漆颜色均匀一致、平整度、踢角线上口平直、拼缝平直、缝隙度宽度。观察、检查观察、检查、量测 11 室内初装修 ·材料配合比。 ·室内抹灰厚度、平整度、垂直度、阴阳角方正、垂直、无脱层、无空鼓、无裂缝。 ·室内地坪厚度、平整度。审核配合比要求作样板间、量测要求作样板间、量测 12 装饰工程 ·饰面板材表面平整、立面垂直、接缝严密、平直、几何尺寸。 ·骨架位置准确、平直、安装牢固、防腐、防火处理。 ·玻璃（玻璃砖）：安装平整、牢固、无松动、平直、表面净洁、朝向正确。 ·油漆与涂料：遍数、粘接牢固、颜色一致、表面平整、无流坠、皱皮、透底、光亮、光滑、均匀一致、无脱皮与裂缝。 ·饰面块料镶贴：牢固、无空鼓、歪伤斜、缺楞掉角与裂缝、颜色一致、表面平整、立面垂直、阴阳角方正、接缝平直、宽度一致、表面洁净。 ·细木制品：尺寸正确、表面平直、光滑、棱角方正、线条顺直、安装位置正确、接缝严密、平直通顺、牢固无松动。观察、量测观察、量测观察、量测、检查观察、检查观察、检查、量测观察、检查、量测 13 给排水排水、采暖、管道、及散热器安装 ·管道安装前必须清洗，各系统试验压力符合设计要求、通球试验顺畅。 ·管道坡度与坡向符合设计要求，并且均匀一致，标高、距墙尺寸符合规定。 ·丝接：无断丝、外露螺纹防腐良好，无油麻。 ·法蓝连接：对接平行、紧密，及管子中心垂直，螺母在同侧，螺栓露出螺母长度一致。 ·焊接：焊口平直，焊波均匀一致，焊缝无结瘤、夹渣、气孔。 ·吊杆或支架标高、间距符合规定，排列整齐，及管子接触紧密，油漆均匀。 ·承插接口：灰口饱满，养护良好，悼词入承口边缘不大于2mm。 ·检查口、检修口数量、高度、朝向符合设计、便于操作、封堵严密、无渗漏。 ·水压试验符合要求，接口严密、无渗漏，安装牢固，位置准确，油漆均匀。观察观察、量测观察观察、量测观察观察、量测观察、量测观察、量测观察、量测卫生器具、阀门、配件、地漏、安装 ·卫生器具：支、托架埘凤平整牢固、器具放置平稳，下水接口严密，位置标高正确，成排器具排列整齐。 ·阀门、配件：位置标高正确，型号规格符合要求，接口严密，启闭灵活。 ·检查口、扫除口：数量、高度、朝向满足设计规范要求，封堵严密，无渗漏。 ·地漏：平整牢固、低于盆、槽底2mm，低于地面5 mm，周遍平整。观察、量测观察、量测观察、量测观察、量测 15 通风、空调、风管、安装 ·风管的规格、尺寸，安装标高符合要求，咬缝紧密，宽度均匀，法蓝接口严密，法蓝孔距符合规范要求。 ·支、吊、托架规格、间距合理，埋设牢固。观察、量测观察、量测 16 风口风阀安装 ·风口：尺寸、规格符合设计要求，边框、叶片平直、整齐，安装位置正确，同房间标高一致，排列整齐。 ·风阀：规格符合设计要求，防火阀必须关闭严密，外壳阀板材料厚度严禁小于2 mm，安装牢固，位置、标高、方向正确、操作方便，有启闭标志。观察、量测观察、量测 17 空调制冷管道安装 ·安装管道、管件、支架、阀门符合要求，管道内壁清洁，阀门进行清洗，穿过墙、楼板设金属管套，套管内不应有焊缝，套管及管道周围空隙用保温材料填塞。 ·保温：保温材料的材质、规格及防火性能符合要求，保温接口严密无空隙，铝箔无破损，外缠玻璃丝布松紧适度，搭接均匀，涂料材质符合要求，漆膜附着牢固、均匀。观察、量测观察、量测 18 室内电气设备安装 ·配电设备安装：设备型号、器件规格符合设计要求，安装位置、标高正确，线路连接、二次回路线路无误，电机技术指标符合。合格证审查、观察、量测、试动作 19 配管穿线 ·管路敷设；管材弯曲半径、管子连接、接地、外观符合要求，导线规格、绝缘、导线连接符合要求。观察、量测、试验 20 电缆敷设 ·电缆型号、规格、耐压及设计要求相符，外观敷设符合要求，铁件、缆头、接头合格。观察、量测、试验 21 避雷装置 ·接闪器、接地线、接地体、断接点方位安装正确，焊接、防腐、接地电阻符合要求。观察、仪表测量 22 电信工程（预埋） ·组线箱安装位置、标高正确。 ·管路敷设：弯曲半径、配管连接、接地正确，出线盒位置、标高正确。观察、量测观察、量测 23 电视天线（预埋） ·管路敷设：弯曲半径、管路连接、接地正确、设备、户盒位置、标高正确。观察、量测 24 消防工程 ·消防柜、箱、盒、探测器、按扭：安装位置、标高正确，元件动作灵敏可靠。灯具符合要求，管路敷设、弯曲半径、连接、接地正确、控制线路导线规格、拉地正确，绝缘合格。观察、量测、试验数据 25 照明、配电器 ·灯具、扇、电门、插销安装、接地、火地线符合要求，配电箱安装、器件、回路、接地正确。观察、检查安装记录 26 电气器具设备 ·成套柜、基础型钢、盘面标志牌、接地母线色标、母线、二次配线符合安装标准，配件齐全，动作可靠。观察、操作 3、各工序、隐蔽工程检查要点一）、工序检查要点（一）、建筑结构工程按以下内容检查。 1 、工程定位测量：建筑物位置线、现场标准点、座标点（包括标准轴线桩、平面示意图）。 2 、基槽验线：轴线、放坡边线、断面尺寸、标高、坡度等。 3 、回填：虚铺厚度、干密度、配合比。 4 、模板：几何尺寸、轴线、标高、预埋件及预留孔位置、模板牢固性、清扫口留置、施工缝留置、、模内清理、脱模剂涂刷、止水要求等。 5 、楼层放线：各层墙柱轴线、边线、门窗洞口位置线与皮数杆。 6 、楼层控制线：50 厘米（或100 厘米）水平控制线、轴线竖向投测控制线。 7 、预制构件吊装：构件型号、外观检查、楼板堵孔、清理、锚固、构件支点的搁置长度、标高、垂直偏差等。 8 、设备基础：设备基础的位置、标高、几何尺寸、预埋件、预留孔等。 9 、混凝土施工缝及后浇带：留置的方法、位置、形式与接茬处理等。 10 、铝合金玻璃幕墙、门窗框：牢固性、型号、规格、位置、标高、平直、尺寸、密封处理等。 11 、样板间检查。（二）、建筑采暖卫生工程、通风与空调工程按专业、系统与工序进行检查。 1 、管道、设备：位置、座标、标高、坡度、材质、防腐、支架型式、规格及安装方法，孔洞位置、预埋件规格、型式与尺寸、位置。 2 、设备基础：检查验收记录，办理交接手续。（三）、建筑电气安装工程检查以下内容。 1 、明配管（包括能进入吊顶内配管）：品种、规格、位置、标高、固定、防腐、外观处理等。 2 、变配电装置：位置。 3 、高低压电源：进出口方向、电缆位置及标高等。 4 、开关、插座、灯具：位置。二）、隐蔽工程检查要点（一）、建筑结构工程检查以下内容。 1 、地基验槽：包括土质情况、标高、地基处理。 2 、基础与主体结构钢筋工程（包括预应力张拉）：包括钢筋品种、规格、数量、位置、锚固与接头位置、搭接长度、保护层厚度与除锈情况、钢筋代用变更及胡子筋处理等。 3 、现场结构构件焊接：（1 ）钢筋（型钢）焊（连）接：包括焊（连）接型式、焊（连）接种类、接头位置、数量及焊条、焊剂、焊口形式，焊接长度、厚度及表面清渣与连接质量等。（2 ）外墙板键槽钢筋（预埋件）焊接，大楼板的连接筋焊接，阳台尾筋与楼梯及阳台拦板等焊接。 4 、可能危及人身安全及结构连接的装饰件、连接节点。 5 、屋面、厕浴间、地下室防水层下各层做法、构造节点，地下室施工缝、变形缝、止水带、过墙管（套管）做法，外墙板立缝、平缝、十字缝接头，阳台、雨罩与外墙板的交缝等。 6 、预应力工程：波纹管的水平位置及矢高、钢绞线及锚具的随机抽样的检验、锚具的防护、灌浆孔及排气孔的设置。 7 、外墙保护构造节点：做法。 8 、幕墙（铝合金玻璃、铝板、石材等）预埋件：连接形式、数量、规格、焊（连）接质量、防腐处理，骨架构件的焊（连）接质量等。 9 、门窗框的连接件：数量、位置、固定、防腐等。（二）、建筑采暖卫生工程按专业、系统、部位、工序进行检验。 1 、主要检查项目：直埋于地下或结构中，暗敷设于沟槽、管井、吊顶及不进入设备层内的，以及有保温、隔热（冷）要求的管道与设备。 2 、检查内容：管材、管件安装的位置、标高、坡度；各种管道间的水平、垂直净距；管道安排与套管尺寸；管道及相邻电缆间距；接头做法及质量；管径与变径位置；附件使用、支架固定、基底处理；防腐做法；保温的质量以及试水方式、结果等。（三）、建筑电气安装工程 1 、主要检查项目： a 、埋在结构内的各种电线导管。 b 、利用结构钢筋做的避雷引下线。 c 、接地极埋设及接地带连接处焊接；均压环、金属门窗及幕墙金属构件及接地引下线的焊接或铝合金窗的连接。 d 、不能进入吊顶内的电线导管及线槽、桥架等敷设。 e 、直埋电缆。 2 、检查内容包括：品种、规格、位置、标高、弯度、连接、跨接地线、防腐、需焊接部位的焊接质量、管盒固定、管口处理、敷设情况、保护层及其它管线的位置关系等。（四）、通风空调工程 1 、主要检查项目：敷设于暗井道、吊顶或被其他工程（如设备外砌砖墙、管道及部件外保温隔热等）所掩盖的项目、空气洁净系统、制冷管道系统及重要部件。 2 、检查内容包括：接头（缝）有无开脱、风管及配件严密性试验，附件设置是否准确，活动件是否灵活可靠、方向是否正确，有坡度要求的坡度情况，设备的位置、方向、节点处理、保温及防结露处理、防渗漏功能、互相连接情况、防腐处理的情况及效果。 4、施工试验控制要点（一）、建筑结构工程 1 、验槽打钎的锤击数与地基承载力换算方法及数值。 2 、回填土、灰土、级配砂石、砂与石的试验报告。 3 、砌筑砂浆的试配试验、28 天试块标养抗压强度试验。 4 、混凝土的试配试验、28 天试块标养抗压强度试验，工期紧迫时的3 、7 、15 天试块强度试验，冬施混凝土及结构同条件养护试块抗压强度试验，商品混凝土现场塌落度试验，防水混凝土的试配试验、28天试块标养抗渗强度试验，特殊要求混凝土的试配试验及专项试验。 5 、结构钢筋焊（连）接切取试件试验，预制构件（阳台、雨罩、梁、柱及外挂板等）现场模拟焊接试件试验，必试项目内容有抗拉强度、断裂特征及位置、闪光对焊应加冷弯试验。 6 、钢结构焊接的超声波或X 射线探伤无损试验，高强度螺栓抗滑移系数试验。 7 、现场预应力张拉试验，预应力锚夹具硬度及锚固能力试验，预应力钢丝墩头强度试验。 8 、桩基检测试验。 9 、厕浴间、屋面防水层蓄水试验（二次试验），屋面、预制外墙板、地下室外墙的淋水试验。 10 、通风道（烟道）的通（抽）风与漏风、串风试验。 11 、垃圾道的畅通试验。 12 、铝合金门窗与幕墙的水密、气密、风密试验。幕墙的淋水试验。（二）、建筑采暖卫生工程 1 、强度试验：输送各种介质的承压管道、设备、阀门与密闭箱罐，单项强度试验，系统完成后（也可分区、段）系统强度试验。 2 、严密性试验：燃气管道、设备与附件以及设计与规范有要求的项目。 3 、灌水试验：开式水箱、雨水管道、暗装或直埋地下的排水管道。 4 、吹（冲）洗试验：给水（冷、热）、采暖、消防管道及设计有要求的管道，分段及系统冲洗试验。介质为气体的管道的分段及系统吹洗试验。 5 、通水试验：给水（冷、热）、消防、卫生器具及排水系统，系统（区、段）的通水试验。 6 、通球试验：排水干、立管的系统通球试验。 7 、调试：安全阀、水位计、减压阀及水处理等附属装置，运行前调试。 8 、预拉伸：各类伸缩器安装时的预拉伸试验。 9 、锅炉的烘、煮炉。 10 、设备试运转：水泵、风机等设备的单机试运转，采暖系统、空调水系统、机械排水系统、压力给水系统、燃气调压系统等的全负荷试运行。（三）、电气工程 1 、绝缘电阻测试试验：电气设备与动力、照明线路及其他必须摇测绝缘电阻的项目的测试试验。配管及管内穿线在分项评定与单位工程竣工评定前应按系统回路进行测试。 2 、接地电阻测试试验：设备、系统的防雷接地、保护接地、工作接地、防静电接地以及设计有要求的接地电阻测试。 3 、电气设备安装与调试试验、试运转试验。 a 、建筑电气设备主要包括：高压电气装置及其保护系统（如电力变压器、高压开关柜、高压电机等），发电机组、蓄电池、具有自动控制系统的电机及电加热设备、各种音响、讯号、监视系统，楼宇自控综合布线、消防、共用天线、电视、计算机系统等。 b 、各个系统设备的单项安装调试试验，综合系统调整试验及设备试运转。 c 、大型公共建筑一、二类建筑及重要工程的全负荷试验。 d 、一般民用住宅工程的照明全负荷24 小时试验。（四）、通风空调工程 1 、强度、严密性试验。 2 、工作性能试验，包括管件及阀门清洗、单机试运转、系统吹污、真空试验、捡漏试验及带负荷试运转。 3 、空调调试。 a 、系统调试前，应有各项设备的单机（通风机、制冷机与空气处理室等）试运转试验。 b 、无生产负荷联合试运转的测定与调试内容应齐全，对其调试效果（系统及风口的风量平衡、总风量及风压系统漏风率等）应有过程及终了记录。设计与使用单位有特殊要求时，可另行增加测定内容，如恒温、恒湿系统、洁净系统等。 c 、有特殊要求的重要工程，如人防工程，应按专门的规定及要求进行检查并记录。 5、主要检测内容分部子分部施工前检验施工中检验施工后检验测量测量测量基础工程基坑开挖支护工程 ①地面标高引测 ②基坑尺寸放线 ①开挖层厚 ②喷射砼厚度检查 ③坡顶水平位移、沉降 ①抗拔力试验 ②喷射砼强度试验 ①场地标高 ②地面平整度 ③坡顶水平位移、沉降 ①土质密实度人工挖孔桩工程 ①开挖方线 ②桩心位置复合桩径尺寸 ①桩身垂直度 ②桩心位置校准 ①桩身长度 ②桩底标高 ③桩端扩底 ①持力层岩质 ②桩身垂直度砼基础工程 ①定位放线 ②标高 ①原材料 ②砼配合比 ③钢筋接头 ①定位放线 ②几何尺寸砼坍落度 ①几何尺寸 ②标高 ①砼试块 ②平整度垂直度 ③裂缝开展主体结构砼主体工程 ①定位放线 ②标高 ①原材料 ②砼配合比 ③钢筋接头 ④钢结构焊接 ①定位放线 ②几何尺寸 ③标高砼坍落度 ①几何尺寸 ②标高 ③沉降观测 ④垂直度 ⑤全高 ①砼试块 ②平整度垂直度 ③裂缝开展主要检测内容（二）分部子分部施工前检验施工中检验施工后检验测量测量测量主体结构砌体主工程 ①定位放线 ②标高 ①砌筑材料 ②原材料 ③砂浆配合比几何尺寸 ①砂浆配合比 ②砂浆饱满度、灰缝厚度 ③拉结筋数量规格、位置 ④砌体平直度几何尺寸 ①砼试块 ②平整度垂直度装饰装修楼地面工程标高 ①原材料 ②配合比 ① 基层处理 ② 配合比标高 ①平整度 ②密实度墙面吊顶 ①放线 ②标高 ①原材料 ②配合比 ①几何尺寸 ②标高 ①平整度、垂直度 ②材质色泽 ③线角 ①几何尺寸 ②标高 ①平整度、垂直度 ②观感铝合金门窗 ①放线 ②标高 ①三性试验 ②构件尺寸 ③防雷接地电阻测试 ④塞缝材料本合比 ①几何尺寸 ②标高 ①固定方法 ②塞缝密实度 ③平整度垂直度 ①几何尺寸 ②标高 ①喷淋试验 ②平整度垂直度 ③开启灵活主要检测内容（三）分部子分部施工前检验施工中检验施工后检验测量测量测量防水地下室外墙、屋面卫生间 ①防水材料 ②配合比 ①基层处理 ②配合比 ③涂层厚度、密实度 ④卷材层数、粘结度 ①厚度 ②蓄水试验、淋水试验幕墙 ①定位放线 ②标高 ①原材料 ②相溶性试验 ③胶体试验 ④防雷接地电阴测试 ④抗拨试验 ⑤物理性能试验 ①几何尺寸 ②标高 ①平整度垂直度 ②塞缝密实度 ①几何尺寸 ②标高 ①平整度垂直度 ②淋水试验 ③观感给排水 ①定位放线 ②标高 ①管材 ②阀门 ③构配件 ①放线 ②标高 ①设备安装 ②管线安装 ③防付层厚度 ④焊接检查 ⑤打压试验 ①放线 ②标高 ①管道压力 ②防付层厚度 ③回填密实度 ④电火花测绝缘度 ⑤水质化验 ⑥计量表校验 ⑦喷淋头、烟感器试验 ⑧灌水 ⑨通球 ⑩系统调试主要检测内容（四）分部子分部施工前检验施工中检验施工后检验测量测量测量空调通风 ①定位放线 ②标高 ①钢板管材 ②保温隔热材料 ①放线 ②标高 ③几何尺寸 ①设备安装 ②管线安装 ③管道焊接检查 ④保温隔热材料 ⑤风管严密性 ①管道压力 ②风管严密性 ③风压 ④风速 ⑤水温、气温 ⑥系统调试 ①定位放线 ②标高 ①电缆、导线 ②计量仪表检定 ③配电箱 ④开关插座 ①放线 ②标高 ①设备安装 ②管线安装 ①导线设备绝缘电②阻测试 ③接地接零电阻测试 ④设备调试 ⑤照明全负荷 ⑥大型灯具牢固性 ⑦系统功能测定 ①定位放线 ②标高 ①电缆导线 ①导轨安装 ②设备安装 ③管线安装 ①导线设备绝缘电阻测试 ②接地接零电阻测试 ③调试试运转 6、设置安全控制点 1 安全管理 ●安全生产责仟制 ● 安全教育 ● 施工组织设计 ● 分部(分项)工程安全技术交底 ● 分部(分项)工程安全技术交底 ● 特种作业持证上岗 ● 安全检查 ● 班前安全活动 ● 遵章守纪 ● 工伤事故处理 ● 施工现场及安全标志 2 外脚手架 ● 立杆基础 ● 架体及建筑物拉结 ● 防护栏杆及踢脚板或立网(2m以上) ● 施工层脚手板铺设 ● 剪川撑设置 ● 脚手架分段骑收 ● 脚手架材质 ● 脚手架宽度 ● 立杆间距 ● 大横杆间距 ● 小横杆间距 ● 荷载 ● 杆件搭接 ● 斜道 3 龙门架、井字架垂直升降机 ● 限位保险装置 ● 缆风绳 ● 钢丝绳 ● 钢丝绳 ● 楼层卸料平台防护 ● 吊盘 ● 井架安装验收 ● 架体 ● 传动系统 ● 吊盘进料口防护 ● 上下联络信号 ● 卷扬机操作棚 ● 避雷 4 塔式起重机 ● 力矩限制器 ● 限位器 ● 保险装置 ● 蜡吊指挥 ● 路基及轨道 ● 电缆 ● 塔吊同输电线路距离及电气防护 ● 夹轨钳及道挡 ● 塔吊安装验收 5 施工用电 ●在建工程及邻近高压线的距离 ● 支线架设 ● 现场照明 ● 低压干线架殴 ● 开关箱 ● 熔丝 ● 变配电装置 6 施工机具 ● 平刨 ● 电锯 ● 手持电动工具 ● 钢筋机械 ● 电焊机 ● 搅拌机 ● 乙炔发生器 ● 气瓶 ● 翻斗车 ● 潜水泵 7 基坑支护及模板工程 ● 基础施丁 ● 模板工程 8 起重吊装 ● 起莺吊装 ● 起重机 ● 超重扒杆及地锚 ● 司机 ● 指挥 ● 吊点 ● 钢丝绳 ● 地耐力 ● 违章作业 ● 高处作业 ● 操作平台 ● 构件堆放 ● 警戒 ● 起重工 9 塔式起重机 ● 门型脚手架 ● 桥式脚手架 ● 挂脚手架 ● 插口式脚手架 ● 吊篮脚手架 ● 提升式脚手架 10 施工用电 ● 安全帽 ● 安全网 ● 安全带 ● 楼梯门、电梯口防护 ● 预留洞口、坑"防护 ● 通道口防护 ● 阳台、楼板、屋面等临近边防护 11 施工机具 ● 施工现场挂牌 ● 封闭型管珲 ● 现场围挡 ● 总平面布置 ● 现场住宿 ● 生活设施 ● 保健急救 ● 垃圾、污水 ● 防火 ● 宣传 12 基坑支护及模板工程 ● 高处作业 ● 交叉作业 21 / 21
