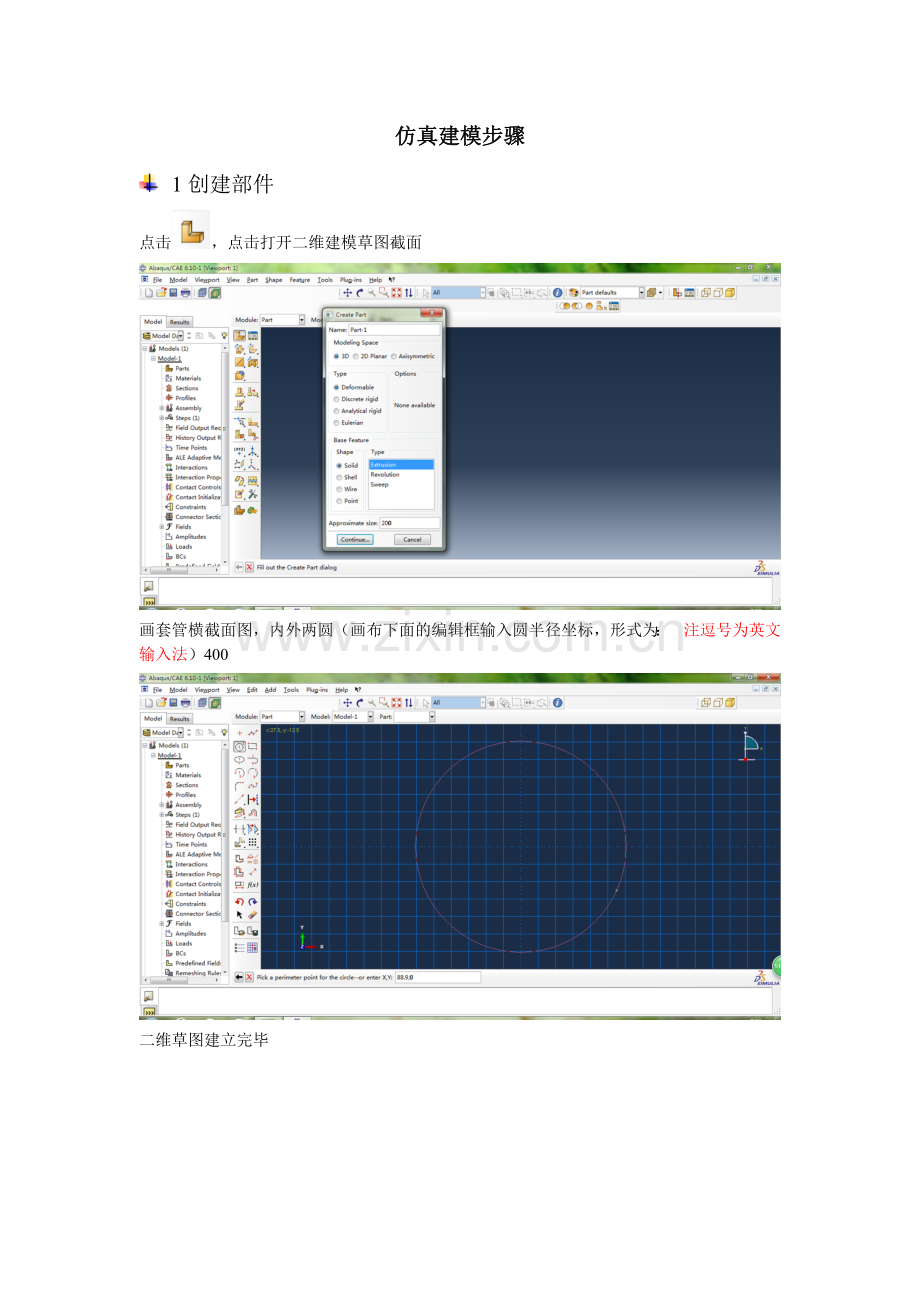

仿真建模步骤
l 1创建部件
点击，点击打开二维建模草图截面
画套管横截面图，内外两圆（画布下面的编辑框输入圆半径坐标，形式为： 注逗号为英文输入法）400
二维草图建立完毕
连续点击鼠标中键两次，出现如下弹出框，设置拉伸长度为10000，点击完成拉伸。
l 2创建材料和截面属性
点击设置材料参数，设置这两个里面的，密度，弹性（杨氏模量和泊松比）和塑性（最大屈服强度）参数如下三个
点击创建截面属性
点击给部件赋予截面属性，选择图中部件，点击鼠标中键，完成操作，部件呈绿色。
l 3定义装配件
点击定义装配体，定义完成显示为蓝色
l 4设置分析步
点击创建分析步，打开非线性控制，点击，继续创建静力学分析。
l 5定义边界条件和载荷
点击设置管内压力，在编辑框中输入压力值。
设置管外压力
点击设置两端约束为固定约束限制扭转和位移。
选择要约束的端面，点击鼠标中键，在弹出对话框里选中如图所示六个。
完成载荷施加和约束
l 6划分网格
点击设置种子大小，点击完成
点击设置网格形状，选择默认的六面体结构，点击完成。
点击设置元素特性，选择默认值，点击完成操作。
点击，点击鼠标中键，完成网格划分。
l 7提交分析作业
点击创建作业，所有都选默认值。
点击，提交作业，等待分析计算。
界面下方出现完成计算的代码后，点击查看分析结果。
l 8界面外观修改
在下来菜单中选择和对话框对应的选项，弹出对话框，调整图例文字的大小为14，应用。
在下拉菜单中选择和对话框对应的选项，弹出对话框，在两个方框内打钩选中，。
在下拉菜单中选择和对话框对应的选项，弹出对话框，点击后面的黑色按钮，弹出对话框将背景颜色改为白色，。
l 9文件保存（最好一开始就保存文件，以免误操作没有保存上）
保存文件，新建保存路径，将文件放在设置好的文件夹里，以便保存问件，下次使用。
按照以上步骤通过改变参数进行仿真模拟，任务如下U 应变 S应力
工作安排：
模拟仿真技术套管
1.直径为Φ339.72 ，N80钢级条件下，变壁厚模拟
2.直径为Φ339.72条件下，壁厚为8.38条件下，变材料模拟
3.截图：包括应力、应变
