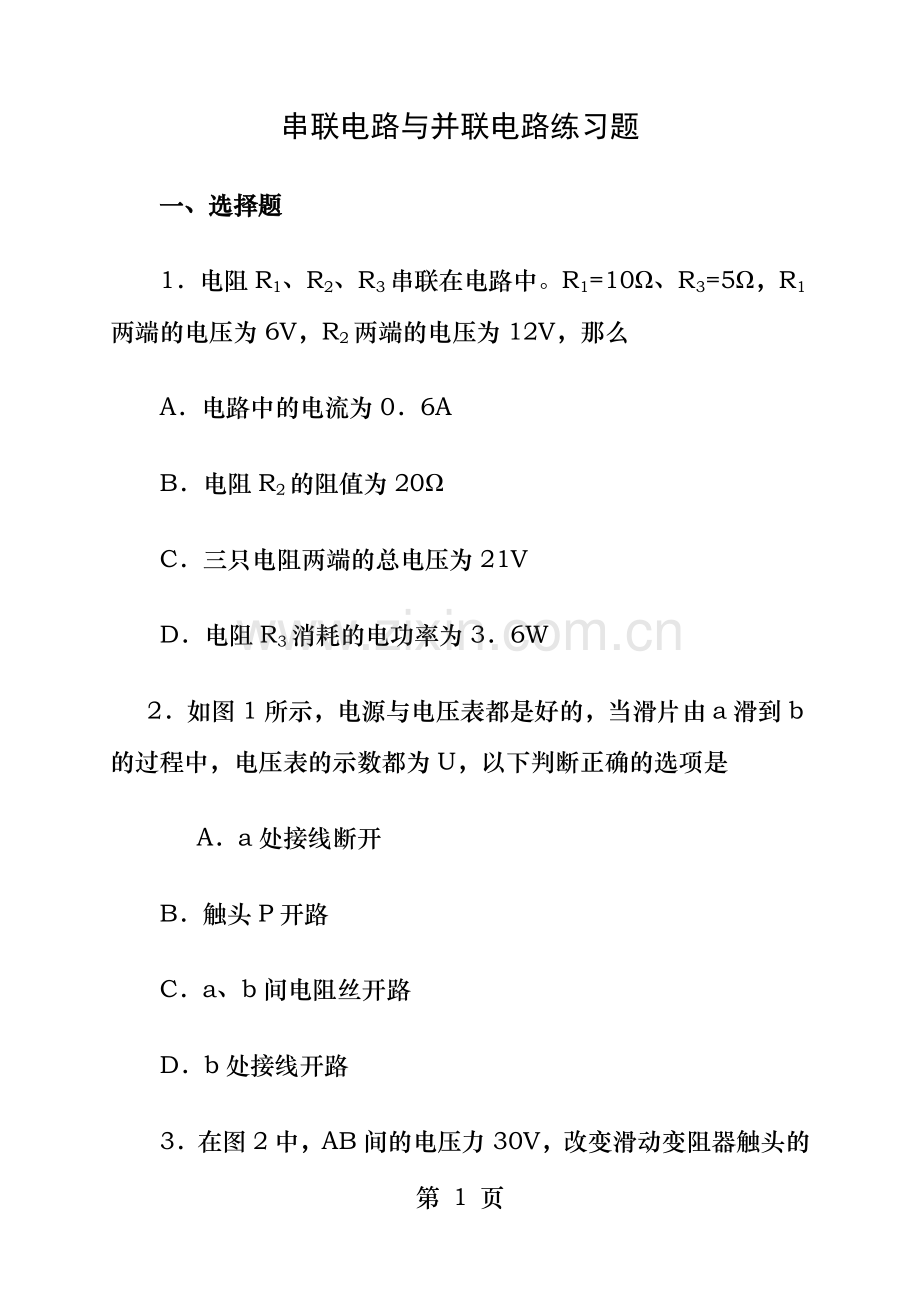

串联电路和并联电路练习题含答案.doc_第1页
第1页 / 共8页
串联电路和并联电路练习题含答案.doc_第2页
第2页 / 共8页
点击查看更多>>
资源描述
串联电路与并联电路练习题   一、选择题   1.电阻R1、R2、R3串联在电路中。R1=10Ω、R3=5Ω,R1两端的电压为6V,R2两端的电压为12V,那么   A.电路中的电流为0.6A   B.电阻R2的阻值为20Ω   C.三只电阻两端的总电压为21V   D.电阻R3消耗的电功率为3.6W 2.如图1所示,电源与电压表都是好的,当滑片由a滑到b的过程中,电压表的示数都为U,以下判断正确的选项是   A.a处接线断开   B.触头P开路   C.a、b间电阻丝开路   D.b处接线开路   3.在图2中,AB间的电压力30V,改变滑动变阻器触头的位置,可以改变CD间的电压,UCD的变化范围是 [ ]   A.0~10V B.0~20V   C.10V~20V D.20V~30V   4.如图3电路所示,当ab两端接入 100V电压时,cd两端为 20V;当 cd两端接入100V电压时,ab两端电压为50V,那么R1∶R2∶R3之比是 [ ]   A.4∶2∶1 B.2∶1∶1   C.3∶2∶1 D.以上都不对   5.在图4的电路中,U=8V不变,电容器电容C=200μF,R1∶R2=3∶5,那么电容器的带电量为 [ ]   A.1×103C B. 1×103C   C.6×104C D.1.6×103C   6.以下说法中正确的选项是 [ ]   A.电阻A与阻值无穷大的电阻B并联,电阻不变   B.电阻A与导线B〔不计电阻〕并联,总电阻为零   C.并联电路中任一支路的电阻都大于总电阻   D.并联电路某一支路开路,总电阻为无穷大   7.实验室中常用滑动变阻器来调节电流的大小,有时用一个不方便,须用两个阻值不同的滑动变阻器,一个作粗调〔被调节的电流变化大〕,一个作微调〔被调节的电流变化小〕。使用时联接方式可以是串联,也可以是并联,如图5所示,那么 [ ]   A.串联时,阻值大的变阻器作粗调   B.串联时,阻值大的变阻器作微调   C.并联时,阻值大的变阻器作微调   D.并联时,阻值大的变阻器作粗调   8.三根一样的电热丝分别全部串联与全部并联,它们发出一样的热量,所需通电时间之比为 [ ]   A.9∶1 B.1∶9 C.3∶1 D.1∶3   9.如图6所示,L1,L2是两个规格不同的灯泡,当它们如图连接时,恰好都能正常发光,设电路两端的电压保持不变,现将变阻器的滑片P向右移动过程中L1与L2两灯的亮度变化情况是 [ ]   A.L1亮度不变,L2变暗   B.L1变暗,L2变亮   C.L1变亮,L2变暗   D.L1变暗,L2亮度不变   10.如图7所示,R1=2Ω,R2=10Ω,R3=10Ω,A、B两端接在电压恒定的电源上,那么 [ ]   A.S断开时,R1与R2的功率之比为1∶5   B.S闭合时通过R1与R2的电流之比为2∶1   C.S断开与闭合两情况下,电阻R1两端的电压之比为2∶1   D.S断开与闭合两情况下,电阻R2的功率之比为7∶12   11.在图8所示的电路中。U=12V,假设电压表的示数也是12V,这说明可能 [ ]   A.灯泡L开路   B.电阻R1、R2中有开路发生   C.电阻R1、R2中有短路发生   D.灯泡L与电阻R1都发生了开路   12.如图9所示,是将滑动变阻器作分压器用的电路,A、B为分压器的输出端,R是负载电阻,电源电压为U保持恒定,滑动片P位于变阻器的中央,以下判断正确的选项是 [ ]   A.空载〔不接R〕时,输出电压为U/2   B.接上负载 R时,输出电压< U/2   C.负载电阻R的阻值越大,输出电压越低   D.接上负载R后,要使输出电压为U/2,滑动片P须向上移动至某一位置。   二、填空题   13.电阻R1、R2、R3的伏安特性曲线如图10所示,假设将它们串联后接入电路,那么它们的电压之比U1∶U2∶U3=______。它们的电功率之比P1∶P2∶P3=______。   14.在如图11所示的电路中,R2=R4,A、C间电压UAC=15V,B、D间电压UBD=7V,那么 A、E 间UAE=______。   15.假设将标称值分别为“100W、100Ω〞与“2W、200Ω〞的电阻串联后作为一个用电器使用,其总额定功率为______W,在电路中两电阻两端的电压之比为______,两电阻的实际功率之比为_____。   16.A灯的额定电流是B灯额定电流的3倍,而额定功率相等。串联接在电路上后,A灯的实际功率是B灯实际功率的______倍。   17.三只灯泡并联接在200V的电源上,总电流为 2A,第三只灯泡的功率为 100W,且R2=2R1,那么第一只、第二只灯泡的功率分别为______W、______W。   18.如图12所示的电路中,A、B端接在恒压电源上,S断开时电流表的示数2A,S闭合时电流表的示数为3A,那么电阻R1与R2的阻值之比R1∶R2=______,S断开与闭合两种情况下R1的功率之比 P1∶P1′______。   19.图13中三个电阻的阻值相等,R1的额定功率为10W,R2的额定功率为5W,R3的额定功率为20W,那么该电路允许的最大功率为______W   20.一根粗细均匀的金属圆环上有A、B、C三点,A、C点接入电路时,金属环消耗电功率为108W。现将A、C两点接入电路,假设保持总电流不变,那么金属环所消耗功率为______W,假设保持总电压不变,那么金属环所消耗功率为______W。   三、计算题   21.在图15所示的电路中,电源电压U恒定不变,当S闭合时R1消耗的电功率为9W,当S断开时R1消耗的电功率为4W,求:   〔1〕电阻R1与R2的比值是多大?   〔2〕S断开时,电阻R2消耗的电功率是多少?   〔3〕S闭合与断开时,流过电阻R1的电流之比是多少?   22.在图16所示的电路中,电源电压U=15V,电阻R1、R2、R3的阻值均为10Ω,S为单刀三掷电键,求以下各种情况下电压表的读数:〔1〕电键S接B〔2〕电键S接A 〔3〕电键S接C 串联电路与并联电路练习题答案   一、选择题   1、ABC 2、D 3、C 4、A 5、A 6、ABC   7、AC 8、A 9、B 10、AB 11、B 12、ABD   二、填空题   13、1∶2∶4,1∶2∶4 14、22V   15、3,1∶2,1∶2 16、1/9   17、200,100 18、1∶2,1∶1   19、30 20、96,   三、计算题   21、2∶1,2W,3∶2   22、〔1〕〔2〕0〔3〕10V 第 8 页
