空调器基础知识
一、 空调器概述
1. 空调器的功能
● 调节温度:在夏季,人体感觉较舒适的温度在20-27℃;冬季在16-22℃。空调器有制冷、制热及温度控制功能,能将温度控制在较理想的温度值范围。但室内外温差不宜太大,否则易感冒,可参照以下公式设定:房间温度=22℃+1/3(室外温度-21℃)
● 调节湿度:空气过于潮湿或干燥都会使人感到不舒适,相对湿度在30%-70%之间,50%以上的人会感到舒适。空调器在制冷过程中,伴有除湿作用。在制冷时,空气中的水蒸气遇到温度低于露点的翅片表面时,会凝结成液态水,顺翅片流到接水盘内被排出室内。如此循环,室内空气中的水蒸气含量逐渐减少,实现除湿的作用。
● 净化空气:空调器净化空气的方法有空气过滤网、换新风、利用活性碳吸附与吸收空气中的微尘。起到除尘、净化空气的作用。
● 增加空气负离子浓度,空气中带电微粒的浓度大小,也会影响人体舒适度,因此在空调器上安装空气负离子发生器,可获得较好的空气调节效果。
2. 空调器的种类:
● 按制冷量大小可分为大型、中型、小型空调器。

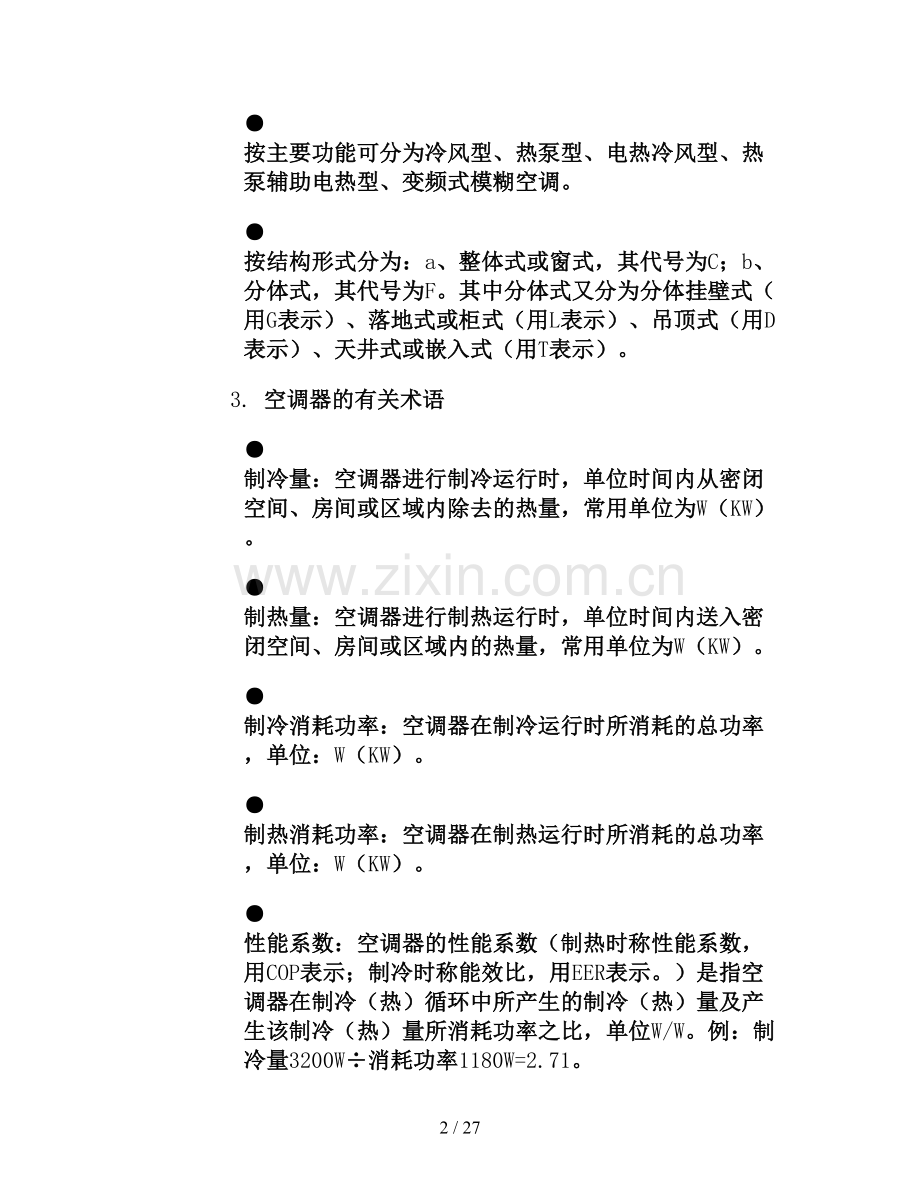

● 按主要功能可分为冷风型、热泵型、电热冷风型、热泵辅助电热型、变频式模糊空调。
● 按结构形式分为:a、整体式或窗式,其代号为C;b、分体式,其代号为F。其中分体式又分为分体挂壁式(用G表示)、落地式或柜式(用L表示)、吊顶式(用D表示)、天井式或嵌入式(用T表示)。
3. 空调器的有关术语
● 制冷量:空调器进行制冷运行时,单位时间内从密闭空间、房间或区域内除去的热量,常用单位为W(KW)。
● 制热量:空调器进行制热运行时,单位时间内送入密闭空间、房间或区域内的热量,常用单位为W(KW)。
● 制冷消耗功率:空调器在制冷运行时所消耗的总功率,单位:W(KW)。
● 制热消耗功率:空调器在制热运行时所消耗的总功率,单位:W(KW)。
● 性能系数:空调器的性能系数(制热时称性能系数,用COP表示;制冷时称能效比,用EER表示。)是指空调器在制冷(热)循环中所产生的制冷(热)量及产生该制冷(热)量所消耗功率之比,单位W/W。例:制冷量3200W÷消耗功率1180W=2.71。
二、 空调器的基本工作原理
1. 人工制冷技术的主要方法有三种:
● 利用物质相变(如融化、蒸发、升华)的吸热效应来实现制冷;
● 利用气体膨胀产生的冷效应制冷;
● 利用半导体的热电效应来实现制冷。
● 目前广泛采用的是利用制冷剂蒸发吸热来实现制冷,称为蒸气制冷。蒸气制冷按工作原理可分为机械压缩式、吸收式、蒸气喷射式及其它形式等。
2. 机械压缩式制冷系统的原理即是空调器的基本工作原理,制冷循环是通过制冷剂状态的变化来实现的,为实现这一制冷循环,制冷压缩机、冷凝器、节流机构、蒸发器是必不可少的四个基本部件。压缩机将从蒸发器过来的低温低压气态制冷剂进行压缩,变成高温、高压蒸气后进入冷凝器,在轴流风扇的作用下,将制冷剂放出的热量排走,变成低温高压的液态制冷剂,再经节流机构节流后,变成低温低压的液、气态混合物,再进入蒸发器蒸发,制冷剂蒸发所需的热量,是在风扇的作用下吸收室内空气的热量,经蒸发后的低温低压气态制冷剂又被吸入压缩机,重复上述过程。
三、 空调器的主要部件
A. 制冷部件:
1. 压缩机:利用内部机构容器的改变来实现制冷剂气体的压缩过程,其作用是不断从蒸发器吸入制冷剂气体,又不断将制冷剂蒸气压缩后送入冷凝器,同时维持吸气端与排气端的压力差。根据其结构与工作原理可分为往复式、旋转式、涡旋式压缩机。共同特点是以较小的体积产生较高的压缩比。
2. 热交换器:在空调器中用来使制冷剂及空气进行冷热交换的装置,分室内与室外热交换器。为加强换热效果,格力采用了有亲水膜涂层的铝箔作为肋片材料,同时采用内螺纹铜管来强化传热过程。
3. 节流机构:包括毛细管与膨胀阀,是蒸气压缩制冷循环中不可缺少的基本部件。其作用是:①调节进入蒸发器的制冷剂流量;②降低液体制冷剂的压力。
4. 电磁四通换向阀:其工作原理是通过改变电磁线圈电流的通断,来控制阀体中的滑块左右移动,从而转换制冷剂气体的流向,达到转换制冷制热的目的。
5. 单向阀:只能让制冷剂沿箭头方向流动的管状元件,由其与辅助毛细管组合,制冷时单向阀开启,制冷剂由单向阀通过,制热时制冷剂不能反向流过单向阀,只得经辅助毛细管流过。达到制冷与制热两种不同的运行工况。
6. 截止阀:截止阀的操作是分体式空调器能否正常使用的关键必须严格按照说明书的要求来操作,其作用是在储存、运输或拆机时将制冷剂密封在机体内,在安装时接通制冷系统。
B. 制冷剂:目前国内空调使用较多的制冷剂是R22。R22的性质:R22有不燃烧、不爆炸特性,无色、透明、无毒,当大气压为98kpa时,沸点为40℃。
C. 电气部件:包括电源变压器、电脑控制器、主板、电机、遥控器、接收头、交流接触器、电加热器等。
四、 空调器的选用
1. 影响空调器制冷、制热效果的因素有:
● 房间内人员数量,人员越多,散热量越大;
● 房间内家用电器的散热量;
● 房间的密闭程度;
● 阳光照射程度及门窗所占比例;
● 使用空调房间所处楼层高度。
● 使用空调人员所需的舒适温度值。
2. 针对以上情况,在选择空调时,须考虑多方面因素,并经周密计算,确定使用房间所需制冷量及机型,可参考表一:
表一:空调器选用参照表
使用场所
每平方米所需制冷量(W)
普通房间
160-210
客、饭厅
160-230
办公室
170-220
图书馆
150-200
商铺、商场
220-300
中餐厅
200-260
火锅店
240-340
安装服务指南
一、 安装前的检查项目
1. 用户电源的检查:
● 检查用户的电表容量是否足够,(括号内的最大值不能低于空调总功率的1.5倍;
● 检查用户家是否装有空气开关或漏电开关,若没有须建议用户安装,严禁使用闸刀开关;
● 检查用户的空调电源是否是专线及插座是否有可靠接地,无接地线的应向用户阐明利害关系,提出加装接地线,用户不愿意的须出具书面证明并签字;
● 柜式空调应尽量建议用户将插座更换为空气开关,避免因使用插座接触不良造成插座及插头烧坏或引起其它事故;
● 检查用户的电源电压、导线规格、漏电开关是否能满足待装空调器的要求及插座的火线(L)与零线(N)是否接反;
2. 待装空调例行检查:
● 核对发票及机型是否正确,并经用户确定;
● 打开包装箱,检查随机附件是否齐全,外观是否有破损情况;
● 对挂机内机须通电测试,检查遥控、运转及噪音是否正常;
● 拧松外机接头螺帽,打开阀门检查有无氟利昂,避免安装后才发现问题造成不必要的麻烦;
● 检查连接管喇叭口是否完好,表面是否平滑;
● 仔细阅读安装、使用说明书,了解待装空调器的功能、使用方法、安装要求及安装方法;
表二 各机型对电源的要求:
机型(制冷量W)
空气开关(A)
电源线截面积
连接线截面积
Q≤3500
10
1.5平方毫米
1.0 平方毫米
3500<Q≤5000
16
2.5
1.5
5000<Q≤8000
32(三相16
4 (三相2.5
2.5 (三相1.5
10000<Q≤16000
25
2.5
2.0
Q=28000
32
6
4
表三 电表容量及允许最大功率值
电表容量
5A
10A
15A
20A
允许功率值
1600
3200
4800
6400
二、 安装位置的选择
1. 室内机安装位置的选择:
● 测算房间面积,并根据使用情况及环境估算出所需制冷量,确定其所购机型及房间是否匹配并向用户说明;
● 安装内机的墙面应能承受内机重量且不易产生振动;
● 选择容易排出冷凝水、方便就近连接室外机的地方;
● 选择位置下面应无衣柜等障碍物阻碍气流循环;
● 远离热源及易燃易爆物品;
● 距离电脑、电视机等其它家电1米以上的地方;
● 为确保制热效果及美观,建议内机安装高度控制在2.2米内,以内机下沿为准,特殊情况下内机离屋顶不得少于20cm。
● 柜式空调墙洞高度不得超过机身开孔高度5 cm。
● 内机安装位置应选择最利于整间屋的气流循环的地方.
2. 室外机安装位置的选择:
● 选择平稳、坚固的墙面或平台、天台上;
● 选择安装、维护与检修方便、安全且儿童不易触及的地方;
● 选择通风良好的地方,确保外机散热良好;
● 排出的冷热空气与发出的噪音不能影响邻居住户;
● 冷凝水排放不得妨碍他人的正常工作与生活;
● 远离相邻的门窗与绿色植物;
● 选择远离热源、油烟、易燃易爆物品及腐蚀性气体泄漏的地方;
● 协助用户选定空调器的安装位置,并确定是否已取得物业管理、房产管理等部门的同意。
三、 挂机安装指南
A. 安装室内机
1. 安装内机壁挂板
● 用水平尺找准水平,如排水管口在左侧的,可左侧略偏低。
● 将壁挂板用螺钉或水泥钉固定在墙壁上。
● 安装后用力拉动挂板,确认是否牢靠。
● 壁挂板安装后应能承受住一个成年人的重(60kg)。
● 壁挂板安装高度应控制在1.8-2.2米之间。
2. 开墙孔
● 确定配管孔位置后,钻一向外倾斜的孔(Ф50㎜)。
3. 安装排水管
● 将排水软管套在内机排水管接头上,并用粘胶带将接头扎好。
● 排水软管要布置成流水顺畅的下斜形式。
● 不能被扭曲、挤压,或高低起伏不平直,不要将出水口置于水中。
4. 安装连接管
● 根据安装位置确定走管方向,切去内机底座上相应的配管下料。
● 将机内配管弯曲布置到所需位置,应注意掌握弯曲力度。
● 拧松接头螺母,放出保压气体。
● 将连接管锥口及室内机两根引出管相应接头锥面对应连接。
● 先用手拧紧连接管螺母,再用扳手拧紧。
● 过大的扭矩会损坏喇叭口或螺母。
5. 电气接线
● 打开电器盒盖,将电源连接线从底壳过线孔由下往上穿过。
● 将火、零、地线接头完全插入对应位置后拧紧螺钉并确保接线可靠。
● 将信号连接线插件及内机插件对应插好,应注意插针退出,造成接触不良或断路。
● 连接线应在内机多留10㎝左右,再用压线夹将连接线压紧。
6. 管路包扎
● 用保温管将接头包好后再用扎带包扎。
● 包扎管道时应将连接线及水管理顺拉直,避免互相缠绕造成包扎不美观或压扁水管。
● 应注意将水管包扎在两连接管下端,利于排水。
7. 安装室内机
● 将包扎好的连接管小心地穿过墙孔,应避免划破包扎带。
● 将内机挂在壁挂板的挂钩上,左右移动机身确保挂牢。
● 将室内连接管调整后将内机下端压下,扣入卡扣。
B. 安装室外机
1. 安装外机支架
● 确定外机安装位置,用水平尺找准水平,用膨涨螺栓将支架牢固地固定在墙壁上。制冷量在4500W以下的膨涨螺栓不得少于6颗,4500W以上不得少于8颗。
● 确保安装墙面坚固结实,如遇空心墙或砂砖墙应采取加固措施。
2. 安装室外机
● 将室外机小心地移到支架上,调整后装上四个地脚螺栓固定。
3. 安装连接管
● 将连接管根据安装位置调整,做到横平竖直。
● 将连接管锥口对准相应阀门接头锥面。
● 先用手拧紧连接管螺母,再用扳手拧紧。
● 力度过小会造成拧不紧,力度过大易造成损坏喇叭口。
● 将连接管及连接线包扎完整、美观。
● 将墙帽卡在墙内侧的连接管上,并调整保证美观。
● 用随机配的胶泥将内外墙洞的缝隙堵塞。
3. 配线连接
● 拆下外机大提手部件。
● 拆下压线夹,将连接线用压线夹固定好。
● 将电源连接线的火、零、地线分别接到相对应的接线端子上并固定。
● 将信号连接线插件及内机插件对应插好,应注意插针退出,造成接触不良或断路。
● 确定所有接线均固定好,装上大提手部件。
4. 排空气及检漏
● 取下液阀与气阀上的阀盖及注氟嘴螺母。
● 用内六角扳手拧开液阀阀芯半圈,同时用螺丝刀顶开气阀上的气门芯,此时应有气体排出。
● 排气大约15秒左右,排出气体有微冷感觉时,松开气门芯,拧紧注氟嘴螺母。
● 完全打开液阀与气阀的阀芯,连通系统管路。
● 拧紧阀盖,然后用肥皂水或检漏仪检查管路连接部分是否漏气。
5. 冷凝水排放
● 将接水嘴装在外机底座的排水孔上卡好,把排水管接到接水嘴上,将室内外排水管统一接到下水管或适当的地方排放。
D. 试运行及安装后检查的项目
1. 试运行准备
● 所有安装工作未完成不能通电源。
● 确保控制线路连接正确,所有电线连接牢固。
● 检查墙帽是否装好,内外墙洞是否堵塞。
● 气、液管截止阀是否完全打开。
● 所有零散物件,特别是金属屑、线头等应从机体中取出。
2. 试运行方法
● 插上电源,内机蜂鸣器应发出响声,然后处于待机状态。
● 用遥控器开机,选择制冷、抽湿、制热、送风等工作方式,观察运转是否正常。
● 检查拨动开关或按键开关是否处于正常位置。
3. 安装后检查项目
● 内外机安装是否牢固可靠;
● 是否进行系统检漏;
● 检测机组绝缘电阻是否在10MΩ以上;
● 连接管、管接头是否包扎完整,内机试排水是否通畅;
● 电源电压是否符合使用要求,是否安全接地;
● 室内外机组的进出风口是否有障碍物;
● 检测进出风口温差是否正常(制冷时10℃以上,制热25℃以上)。
● 加长管道后是否补充制冷剂(加管达到3米必须补加制冷剂)。
表四:安装加管数据
机型
最大管长
最大落差
每米补加制冷剂
Q≤3500
10M
5 M
30 g/M
3500<Q≤5000
15M
5 M
40 g/M
5000<Q≤8000
20M
10M
50 g/M
10000<Q≤16000
20M
10M
80 g/M
Q=28000
30M
15M
180g/M
五、 柜机安装指南
A. 安装室内机
1. 开穿墙孔
● 根据安装位置确定穿墙孔位置后,开一个内高外低直径60毫米的孔,高度以内机背板孔为准。
2. 包扎管道
● 根据内机水管、连接管、连接线安装位置预留好后,将两根连接管、内外机连接线与水管包扎好。
● 包扎管道时应将连接线及水管理顺拉直,避免互相缠绕挤压。
● 应注意将水管包扎在两连接管下端,利于排水。
● 如不需加长连接管,应将多余的内外机连接线计划好,内外机各放一部分,避免造成在同一地方堆放过多电源线,存在安全隐患。
3. 安装内机
● 将内机过管孔敲开,将上下档板按正确方法安装好。为方便穿管,先只用两颗螺钉将上下档板轻轻固定,待管道调整好后再将上下档板卡紧固定好。
● 将连接管穿出过墙孔,留适当长度在室内,穿管同时应将室外管道引到所需位置。
● 将内机移到安装位置,同时将室内段连接管经过管孔穿到机内。
● 拧松接头螺母,放出保压气体。
● 将连接管锥口及室内机两根引出管相应接头锥面对应连接。
● 先用手拧紧连接管螺母,再用扳手拧紧。
● 过大的扭矩会损坏喇叭口或螺母。
● 拆下电器盒盖,将电源线及内外机连接线先穿过过线胶圈后,再用压线卡压好。然后再将电源线及信号线插件一一对应接好。
● 将多余连接线理顺后平放在机内,严禁缠绕成圈。
B. 安装室外机
1. 安装外机支架
● 确定外机安装位置,用水平尺找准水平,用不少于8颗膨涨螺栓将支架牢固地固定在墙壁上。
● 确保安装墙面坚固结实,如遇空心墙或砂砖墙应采取加固措施。
1. 安装室外机
● 将外机附件里的胶堵头卡在外机底盘上多余的排水孔上。
● 将室外机小心地移到支架上,调整后装上四个地脚螺栓固定。
2. 安装连接管
● 将连接管根据安装位置调整,做到横平竖直。
● 将连接管锥口对准相应阀门接头锥面。
● 先用手拧紧连接管螺母,再用扳手拧紧。
● 力度过小会造成拧不紧,力度过大易造成损坏喇叭口。
● 将连接管及连接线包扎完整、美观。
3. 配线连接
● 拆下外机前侧板。
● 将电源及信号连接线用扎带包扎好,再经室外过线孔穿到外机内。
● 拆下压线夹,将内外连接线用压线夹固定好。
● 分别将电源连接线的火、零、地线接到相对应的接线端子上并固定。
● 将信号连接线插件及内机插件对应插好,应注意插针退出,造成接触不良或断路。
● 确定所有接线均固定好,装上前侧板。
4. 排空气及检漏
● 管道较短的可参照挂机安装的机内制冷剂排空法。
● 管道较长(超过10米的尽量采用真空泵抽空15分钟以上,并按要求补加制冷剂
5. 冷凝水排放
● 将接水嘴装在外机底盘的排水孔上卡好,把排水管接到接水嘴上。
● 将室内外排水管统一接到下水管或适当的地方排放。
C. 试运行及安装后检查的项目(参照挂机安装)。
五、 天井机安装指南
A. 安装室内机
1. 室内机安装位置的选定
● 确定天花板吊顶空间大于室内机主体厚度10cm。
● 内机位置尽量选在使用空间的中间位置。
● 确保吊装室内机的顶板能承受四倍室内机重量且不增加运转噪声及震动的地方。
● 指定内机安装位置后,由专业装修人员开一890x890㎜的内机主体安装孔,在接连接管的这一边再开一400x400㎜的检修口。
2. 预装连接管及排水管
● 天井机安装一般是在装修吊顶前,预埋连接管。
● 将市购铜管套上保温管,并将保温管相互之间的连接处用胶粘带包扎。在穿保温管时须将铜管口封严,避免进入杂物与水。机内配有一根粗管的波纹软管接头,粗管可比细管短40㎝左右。
● 将连接管与电源及信号连接线用包扎带包扎,电源及信号连接线须预留足够长度,再用吊杆将连接管固定在天花板内适当位置,每间隔2米安装一个吊杆。
● 用Ф25的PVC管作冷凝水排水管,同时须在PVC管上套保温管隔热,避免排水管上结露,造成漏水。
● 可单独使用吊杆吊装排水管或及连接管共用吊杆。
● 排水管在吊装时须保持一定坡度,以利于排水。因天井机采用水泵(最大扬程1.2米)排水,内机侧排水管口可高于内机主体。
● 管道吊装好后须将内外墙洞多余缝隙堵塞。
3. 吊装内机主体
● 吊装螺杆定做尺寸:天花板及屋顶尺寸-10㎝。吊装螺杆直径10㎜,车丝大于12㎝,每根吊装螺杆须配双螺母与大垫圈。
● 每根吊杆要求用2颗膨胀螺栓固定。四根吊装螺杆间距为780×680㎜的长方形,也可参照安装用纸板确定吊装螺杆固定位置。管道出口位置在内机680㎜这面的右边。
● 将内机主体的吊架座附在吊杆螺杆上,务必在吊架座的上下两头分别使用螺母与垫圈,并使用垫圈定位板防止垫圈脱落。
● 使用水平尺找准水平,调节吊装螺杆上的下螺母,使内机主体的四个角保持水平。
● 拆除用以防止垫圈脱落的垫圈定位板,拧紧上边的螺母,使吊架座固定牢靠,防止空调掉落。
4. 连接内机管道
● 将机内所配的波纹软管焊接在粗管上,将细管套上接管螺母后再按要求扩喇叭口。
● 将连接管锥口及室内机两根引出管相应接头锥面对应连接。
● 先用手拧紧连接管螺母,再用扳手拧紧。
● 在检漏后用保温材料将波纹软管及管接头完全包好进行隔热,再用包扎带包扎。
5. 电气线路
● 拆下电器盒盖板,将内外机连接线从内机主体的过线孔穿到机内,按出厂设计要求布线。
● 拆下压线卡,按要求将连接线用压线卡固定。
● 按接线标识一一对应接线,严禁接错线,造成内外机主板被烧坏,并确定接线螺钉都已拧紧。
● 确定已操作完毕再装上电器盒盖板。
B. 外机安装操作参照柜机外机安装。
C. 新款天井机故障指示
(带能效标识,采用通讯模式的机型)
故障定义
运行灯(红)
定时灯(黄)
压机灯(绿)
系统高压保护
灭3秒闪烁1次
压缩机启动时亮,停机时灭。
室内防冻结保护
灭3秒闪烁2次
系统低压保护
灭3秒闪烁3次
压缩机排气保护
灭3秒闪烁4次
通讯故障
灭3秒闪烁6次
制热化霜指示
灭3秒闪烁1次
水满保护
灭3秒闪烁8次
正常状态
开机亮、关机灭
定时或睡眠时亮
六、 格力空调安装注意事项
1 安装挂机时内机信号线插件要留出来,不能随管道一起包扎,给以后维修带来不便;
2 连接管的包扎均应做到室外段由下往上包扎,这样可避免雨水渗入包扎带内,室内段包扎时应将排水管放在两铜管下面,电源线及信号线在上面,再用包扎带扎好。应注意要包扎均匀、平直;
3 对于内外机安装位置较近的空调,包扎时应将多余连接线分一部份放在室内,避免缠绕在室外既影响美观又存在安全隐患;
4 挂机内机有压线卡的必须将压线卡压好,外机必须按要求将线分别压好后再可靠连接;
5 安装柜机内机时须将电源线与信号线分别穿过电器盒上的过线胶圈再用压线卡压好后再进行可靠,应先压好线后再接到端子排上。因压线卡太小,可只压电源线,不压信号线;
6 使用压线卡压线时应注意将线放在压线卡中间,避免压破电源线或被螺钉划破。
7 内机挂墙板安装应尽量水平、牢固可靠,挂板及墙壁间不应有间隙,以免内机挂上后不能紧贴墙壁;
8 室内连接管接头在安装检漏完成后,必须用保温管包好后再用包扎带包扎好,避免接头表面凝露造成漏水;
9 在弯曲内机连接管时,应注意不要压扁或在相同位置来回弯曲次数超过3次;
10 电源插头线过长时须将多余线收回内机里,并注意要拉直顺放,严禁悬挂在机外或缠绕在机内;
11 柜机安装时将过管孔打开后应先将上下档板用螺钉上好后再穿连接管,最后将上下档板卡紧后再拧紧螺钉固定;上下档板的作用是防止水管与电源线被铁板划破,避免铜管靠在铁板孔上因长时间振动磨穿漏氟;
12 连接管过长时须用管卡将其固定在墙上,并做到横平竖直;
13 外墙洞须用胶泥等材料密封好,连接管往上翻的要先弯一回水弯,避免雨水倒灌渗入室内;
14 开取穿墙孔时必须采取防尘措施,完成后必须清扫现场。
15 不要用力拉扯电源线;在确需加长信号连接线时,连接头必须错开连接,并用防水胶布分别包扎好。
16 二楼以上室外作业必须系安全带,安装室外机时必须采取安全措施,以防物品坠落。
17 在连接线不够长时,严禁从除过线孔外的其它地方穿进外机,如在柜机提手上钻孔穿线;
18 连接管在携带与穿墙孔时必须将接头密封好,避免雨水与灰尘等异物进入管道,造成系统堵塞。
19 安装室外机时必须处理好排水问题,避免滴水影响邻里关系或损坏用户墙面。
20 所有带背光与莹光显示的显示屏均可用遥控器上的“灯光”键来控制其开关。
21 应向用户解释清楚冬天制热时出现化霜的一些正常现象,如外机气流转换时出现的较大响声,新款柜机显示“H1”,内机电源灯闪烁且伴有一定响声、柜机温度显示可能急剧下降,外机喷出雾气、底部有水流出,化霜结束时内机刚开始有雾气且风不太热等现象。
七、 其它特殊功能:
1. 压缩机保护:第一次上电,压缩机无3分钟延时;压缩机一旦起动,在6分钟内不随室温变化而停机;压缩机二次起动须延时3分钟。
2. 挂机过电流保护:当连续3秒钟检测到压缩机电流超过规定值13A时,则主机进入仅风机运行状态,若3分钟后故障已消除,整机恢复原运行状态。若在30分钟内连续3次检测到过流保护,则整机停,需遥控才能开机。
3. 挂机PG电机堵转保护:当连续15秒检测到PG电机无反馈信号时,整机停;3分钟延时后恢复原运行状态。若连续3次检测到电机堵转则整机停,不能自动恢复运行。
4. 挂机拨动开关在自动位置时,上电即按自动模式运行,若有遥控指令,按遥控指令运行。拨动开关拨到测试位置时,按制冷模式运行,若有遥控指令,按遥控指令运行;若检测到感温包开路或短路时,蜂鸣器按2HZ频率报警。
5. 辅电工作及停止条件:制热时,当压缩机起动后,内风机按高、中速运行,且连续8秒检测到T管<50℃,T内环≤T设-2℃时,辅电工作;当压缩机停,内风机微风或低速或T管≥54℃或内风机停或T内环≥28℃或开始化霜前10秒时,辅电停止工作。
6. 定时功能:在开机状态下设定时关机,在关机状态下设定时开机,每按一次定时键时间上升0.5小时。可在0.5至24小时循环设定。设好定时后若再使用遥控器,控制器将会重新开始计时。
7. 灯光控制:所有带背光与莹光显示的显示屏均可用遥控器上的“灯光”键来控制其开关。
8. 温度设定键:每按一次∧键或∨键,设定温度上升或下降1℃,AUTO模式下此键无效;同时按∧键与∨键后,可将显示板上所有按键屏蔽,再同时按此两键,解除屏蔽功能;
9. 智能化霜条件及过程:当检测到室内管温低于设定值时,系统进入除霜状态,此时压缩机继续运行,先停铺助电加热,再延迟1分钟后,换向阀、内、外风机停止运行,运行指示灯闪烁(部分柜机显示“H1”)。当检测到室内管温高于设定值时,除霜结束,压缩机保持运行状态,换向阀、外风机同时投入运行,运行指示灯停止闪烁,室内风机按防冷条件投入运行。上电第一次的除霜时间为9分钟,以后根据结霜情况调整除霜时间(最多9分钟,最少3分钟)。
