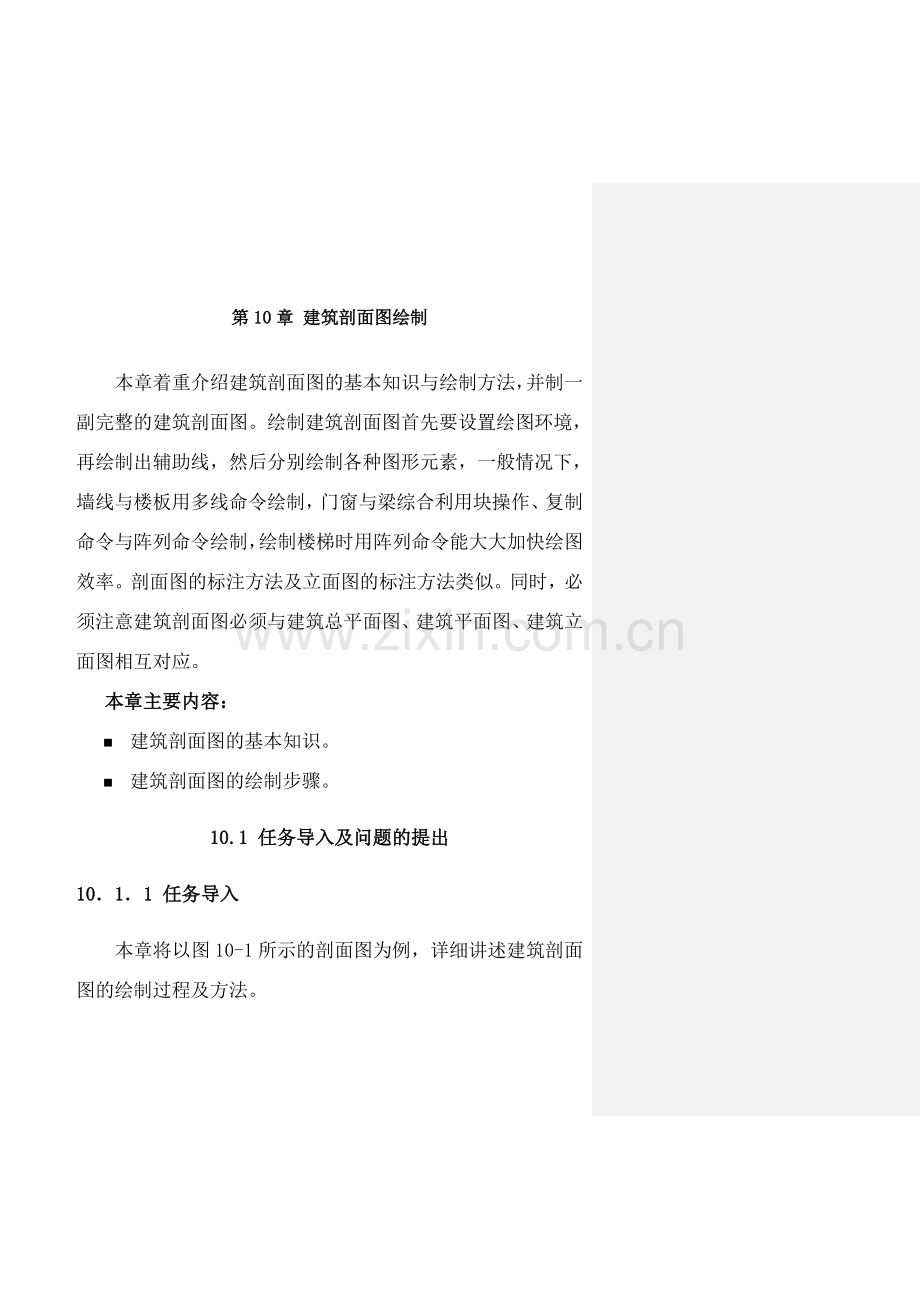

第10章 建筑剖面图绘制
本章着重介绍建筑剖面图的基本知识与绘制方法，并制一副完整的建筑剖面图。绘制建筑剖面图首先要设置绘图环境，再绘制出辅助线，然后分别绘制各种图形元素，一般情况下，墙线与楼板用多线命令绘制，门窗与梁综合利用块操作、复制命令与阵列命令绘制，绘制楼梯时用阵列命令能大大加快绘图效率。剖面图的标注方法及立面图的标注方法类似。同时，必须注意建筑剖面图必须与建筑总平面图、建筑平面图、建筑立面图相互对应。
本章主要内容：
n 建筑剖面图的基本知识。
n 建筑剖面图的绘制步骤。
10.1 任务导入及问题的提出
10．1．1 任务导入
本章将以图10-1所示的剖面图为例，详细讲述建筑剖面图的绘制过程及方法。

图10-1
10．1．2 问题及思考
n 建筑剖面图的基本知识有哪些？
n 建筑剖面图的绘制步骤是怎样的？
10.2 知识点
10．2．1建筑剖面图的设计原则
建筑剖面图是依据建筑平面图上标明的剖切位置与投影方向，假定用铅垂方向的切平面将建筑切开后而得到的正投影图。沿建筑宽度方向剖切后得到的剖面图称横剖面图；沿建筑长度方向剖切后得到的剖面图称纵剖面图；将建筑的局部剖切后得到的剖面图称局部剖面图。建筑剖面图主要表示建筑在垂直方向的内部布置情况，反映建筑的结构形式、分层情况、材料做法、构造关系及建筑竖向部分的高度尺寸等。
 10．2．2 建筑剖面图设计内容
建筑剖面设计的主要内容为：房间竖向的形状、比例、层数、组合各部分高度、采光通风、空间利用等。房间层高与净高的确定依据是：室内家具设备、人体活动、采光通风、结构类型、照明、技术条件及室内空间比例等要求。
建筑剖面图主要表示建筑物内部垂直方向的高度、楼层分层、垂直空间的利用以及简要的结构形式与构造方式等情况。
1．剖切到的各部位的位置、形状，如室内外地面、楼板层、屋顶层、内外墙、楼梯梯段等；
２．剖切到的可见部分，如楼梯栏杆与扶手、踢脚线、门窗；
３．内外墙的尺寸及标高；
４．墙体的定位轴线、编号；　
５．详图索引符号。
10.3 任务的实施
10．3．1 设置绘图环境
1．使用样板创建新图形文件
　　单击【标准】工具栏中的新建命令按钮，弹出【创建新图形】对话框。单击使用样板命令按钮，从【选择对象】列表框中选择样板文件“A3建筑图模在哪?
板.dwt”，单击【确定】按钮，进入AutoCAD 2007绘图界面。
　　2．设置绘图区域
　　单击下拉菜单栏中的【格式】|【图形界限】命令，设置左下角坐标为0,0，指定右上角坐标为42000,29700。
　　3．放大图框线与标题栏
　　单击【修改】工具栏中的缩放命令按钮，选择图框线与标题栏，指定0,0点为基点，指定比例因子为100。
4．显示全部作图区域
　　在【标准】工具栏上的窗口缩放按钮上按住鼠标左键，单击下拉列表中的全部缩放命令按钮，显示全部作图区域。
　　5．修改标题栏中的文本
　　第1步：在标题栏上双击鼠标左键，弹出【增强属性编辑器】对话框。
　　第2步：在【增强属性编辑器】的【属性】选项卡下的列表框中顺序单击各属性，在下面的【值】文本框中依次输入相应的文本。图名文本为“住宅楼剖面图”，图纸编号为8。其他同图9-2。
　　第3步：单击【确定】按钮，完成标题栏文本的编辑。
　 6．修改图层
　　第1步：单击【图层】工具栏中的图层管理器按钮，弹出【图层特性管理器】对话框，单击新建按钮，新建4个图层：楼板、楼梯、阳台、梁。
　　第2步：对原图层进行修改，将“轴线”层重命名为“辅助线”。
　　第3步：设置颜色。将“门窗”层的默认颜色设置为“0,87,87”，将“尺寸标注”层的颜色修改为蓝色，将“其他”层的颜色设置为白色。并对4个新建图层设置颜色。
　　第4步：设置线型与线宽。将“墙体”层的线宽设置为“默认”，4个新建图层的线型保留默认的“Continuous”实线型，其线宽均为“默认”。设置好的【图层特性管理器】对话框如图10-2所示。

图10-2
第5步：单击【确定】按钮，返回到AutoCAD作图界面。
　　7．设置线型比例
　　在命令行输入线型比例命令LTS并回车，将全局比例因子设置为100。
　　注意：在扩大了图形界限的情况下，为使点划线能正常显示，须将全局比例因子按比例放大。
　　8．设置文字样式与标注样式
第1步：本例使用“A3建筑图模板.dwt”中的文字样式。“汉字”样式采用“仿宋_GB2312”字体，宽度比例设为0.8，用于书写汉字；“数字”样式采用“Simplex.shx”字体，宽度比例设为0.8，用于书写数字及特殊字符。
第2步：单击下拉菜单栏中的【格式】|【标注样式】命令，弹出【标注样式管理器】对话框，选择“建筑”标注样式，然后单击【修改】命令按钮，弹出【修改标注样式：建筑】对话框，将【调整】选项卡中【标注特征比例】中的“使用全局比例”修改为100。然后单击【确定】按钮，退出【修改标注样式：建筑】对话框，再单击【标注样式管理器】对话框中的【关闭】按钮，退出【标注样式管理器】对话框，完成标注样式的设置。　
10．3．2绘制辅助线
1．单击状态栏中的【正交】按钮，打开正交状态。
　　2．利用【图层】工具栏中的图层列表框将“辅助线”层设置为当前层。
　　3．单击【绘图】工具栏中的直线命令按钮，执行直线命令，在图幅内适当的位置绘制水平基准线与竖直基准线。
　　4．按照图10-3所示的尺寸，利用偏移命令将水平基准线及偏移后的水平辅助线按由下至上的顺序进行偏移，得到水平的辅助线。完成后如图10-4所示。

图10-3

图10-4
5．按照图10-5所示的尺寸，利用“偏移”命令将竖直基准线及偏移后的竖直辅助线按由左至右的顺序进行偏移，得到竖直的辅助线。

图10-5

图10-6
绘制完竖直辅助线后，效果如图10-6所示。
　6．为了方便绘图，还需要将图10-6所示辅助线中多余的部分修剪掉，并添加阁楼楼梯底部的竖直辅助线。完成后如图10-7所示。具体方法如下：

图10-7
第1步：打开正交方式，关闭对象捕捉方式，单击【绘图】工具栏中的直线命令按钮，在左上角需修剪的边界位置画一竖直的直线EF。如图10-7所示。
第2步：单击【修改】工具栏中的修剪命令按钮，选择图10-7所示的直线EF与IJ为修剪边界，将左上角多余的线段MN、OP、GH、IJ与KL修剪掉。
第3步：单击【修改】工具栏中的删除命令按钮，将图10-7中作为边界的竖直线段EF删除。
第4步：单击【修改】工具栏中的偏移命令按钮，将如图10-7所示的竖直辅助线向左侧偏移1120。
第5步：单击【修改】工具栏中的修剪命令按钮，对辅助线中多余线段进行修剪，达到图10-7所示的效果，完成辅助线的绘制。
7．单击【标准】工具栏中的保存命令按钮保存文件。
　10．3．3 建立多线样式
　墙体、楼板、楼梯休息平台与屋面一般用多线命令绘制，本章的剖面图中，涉及到两种墙体，楼梯间与外墙均为370墙，内墙均为240墙，楼板、楼梯休息平台与屋面厚度统一为120。绘制前应首先设置多线样式，建立240墙与370墙及LB（楼板）三种多线样式。这部分工作也可以在绘图环境中进行设置。
1．单击下拉菜单栏中的【格式】|【多线样式】命令，弹出【多线样式】对话框。
　2．单击【多线样式】对话框中的【新建】按钮，弹出【创建新的多线样式】对话框，在对话框中输入新样式名为“370”，如图10-9所示

图10-9
　 3．单击【创建新的多线样式】对话框中的【继续】按钮，退出【创建新的多线样式】对话框并弹出【新建多线样式】对话框，对其进行如下设置。
第1步：在说明文本框中输入“370墙线”；
　　第2步：设置上边的线元素偏移“250”、下边的线元素偏移“-120”；
　　第3步：其他选项均为默认值。
　　设置完的【新建多线样式】对话框如图10-10所示。

图10-10
　 第4步：在说明文本框中输入“370墙线”；
　　第5步：设置上边的线元素偏移“250”、下边的线元素偏移“-120”；
　　第6步：其他选项均为默认值。
　　设置完的【新建多线样式】对话框如图10-10所示。
4．单击【新建多线样式】对话框中的【确定】按钮，退出【新建多线样式】对话框，返回到【多线样式】对话框，完成“370”墙线样式的设置。
　　5．类似地重复第2、3、4步，设置“240”墙线样式与“LB”楼板样式。相应的【新建多线样式】对话框设置为：
　　第1步：“240”墙线样式：样式说明为“240墙样式”；上边的线元素偏移“120”、下边的线元素偏移“-120”
　　第2步：“LB”楼板样式：样式说明为“楼板样式”；上边的线元素偏移0、下边的线元素偏移“-120”
4．单击【新建多线样式】对话框中的【确定】按钮，退出【新建多线样式】对话框，返回到【多线样式】对话框，完成“370”墙线样式的设置。
　　5．类似地重复第2、3、4步，设置“240”墙线样式与“LB”楼板样式。相应的【新建多线样式】对话框设置为：
　　第1步：“240”墙线样式：样式说明为“240墙样式”；上边的线元素偏移“120”、下边的线元素偏移“-120”
　 第2步：“LB”楼板样式：样式说明为“楼板样式”；上边的线元素偏移0、下边的线元素偏移“-120”
三种多线样式设置完后的【多线样式】对话框如图10-11所示。
　　6．单击【多线样式】对话框中的【确定】按钮，退出【多线样式】对话框，完成设置。

图10-11
10．3．4绘制墙体
1．将“墙体”层设置为当前层。
　　2．打开正交方式，关闭对象捕捉，在最下边的水平基准线QR下约1000处画一条基线ST。如图10-12所示。
　　3．利用多线命令绘制墙体。
　　第1步：设置对象捕捉为“端点”、“交点”捕捉方式。
　　第2步：输入“ml”回车，执行多线命令，修改对正类型为无、比例为1、当前样式为“370”，捕捉辅助线交点U（图10-12），再捕捉辅助线交点V（图10-12），回车键结束命令 。

图10-12
　 第3步：空格键重复多线命令，捕捉辅助线交点W（图10-12）， 捕捉辅助线交点X（图10-12），回车键结束命令。
　　第4步：空格键重复多线命令，捕捉辅助线交点出Z（图10-12）， 捕捉辅助线交点Y（图10-12），回车键结束命令。
　　第5步：重复第2）步，设置多线样式为240，然后重复第3）步，捕捉辅助线交点A与W （图10-12），再一次重复第3）步，捕捉辅助线交点B与C （图10-12）。
　　用多线命令绘制完的墙体及其及辅助线的关系如图10-13所示。

图10-13
第6步：空格键重复多线命令，捕捉辅助线交点W（图10-12）， 捕捉辅助线交点X（图10-12），回车键结束命令。
　　第7步：空格键重复多线命令，捕捉辅助线交点出Z（图10-12）， 捕捉辅助线交点Y（图10-12），回车键结束命令。
　　第8步：重复第2）步，设置多线样式为240，然后重复第3）步，捕捉辅助线交点A与W （图10-12），再一次重复第3）步，捕捉辅助线交点B与C （图10-12）。
　　用多线命令绘制完的墙体及其及辅助线的关系如图10-13所示。
10．3．5绘制楼板与楼梯休息平台
　 1．将“楼板”层设置为当前层，设置对象捕捉方式为“端点”、“交点”捕捉方式。
　　2．利用多线命令绘制楼板。
　　绘制方法及画墙体的方法相同，但多线样式为“LB”，多次重复多线命令，分别沿图10-13中辅助线的交点DE、FG、HI、JK、LM绘制楼板。
　　3．利用多线命令绘制楼梯休息平台。
　　及上面画楼板的方法相同，用多线命令，使当前样式为“LB”画出图10-13中NO、PQ、RS、TU之间的休息平台。
　　用多线命令绘制完的墙体、楼板及楼梯休息平台后的效果如图10-14所示。

图10-14
10．3．6绘制阁楼剖面
本章的剖面图实例中，由于阁楼剖面及楼板厚度相同，因此将它绘制在“楼板”层。
　　1．添加辅助线
　 第1步：将“辅助线”层设置为当前层，关闭对象捕捉方式。将图10-14中阁楼位置左侧的辅助线VW向左偏移450，将最右侧的辅助线XY向右偏移850，添加两条辅助线，作为阁楼剖面的左右边界。
　　第2步：打开对象捕捉方式，设置捕捉方式为“交点”捕捉方式，利用直线命令与延伸命令绘制屋面的辅助线ZG 。
添加完辅助线CE、EF、ZG的结果如图10-15所示。

图10-15
2．将“楼板”层设置为当前层，设置对象捕捉为端点、交点捕捉方式。
　　3．利用多线命令绘制阁楼剖面。
输入“ml”回车，执行多线命令 ，捕捉辅助线的交点C（图10-15）作为起点 ，捕捉辅助线的交点Z（图10-15），再捕捉辅助线的交点G（图10-15），回车结束命令，完成阁楼剖面基本图形的绘制。
　　4．利用直线命令、延伸命令，与矩形命令绘制老虎窗上面屋面的余下部分。
　　第1步：单击【绘图】工具栏中的直线命令按钮，捕捉辅助线交点Z（图10-15）附近阁楼剖面下边线及240墙的左交点作为起点，捕捉辅助线的交点A（图10-15），然后回车结束命令。
　 第2步：单击【修改】工具栏中的延伸命令按钮，将上步所画的直线ZA （图10-15）延伸到CD上，交点为H点（图10-16）。
　　第3步：用直线命令连接CH（图10-16）。
　　第4步：单击【绘图】工具栏中的矩形命令按钮，捕捉C点（图10-16）， ，确定矩形的另一个角点。
　　此时的剖面图及及辅助线的关系如图10-16所示。

图10-16
10．3．7绘制地坪线
　 1．将“其他”层设置为当前层，将正交方式与对象捕捉方式打开，设置对象捕捉方式为“交点”与“端点”捕捉方式。
　　2．利用多段线命令分别绘制室外与室内的地坪线，同时画出楼梯底层第一梯段的踏步与雨蓬前面的台阶。
　　单击【绘图】工具栏中的多段线命令按钮，捕捉到地坪线左侧的起点I（图10-16） ，设置线宽为30 ，依次捕捉图10-16 中的J点与K点，回车结束命令。
　　空格键重复多段线命令，捕捉到地坪线左侧的起点L ，向右画8880，再向下画173、向右画280、向下画173、向右画280、向下画174、向右画3590，再向下画150，然后捕捉到M点（图10-16）
　　关闭“辅助线”层，绘制完地坪线后的剖面图如图10-17所示。

图10-17

10．3．8 修改剖面图已绘制部分
图10-17所示的剖面图还还非常粗糙，且不符合建筑制图规范，因此必须对其进行必要的修改。
　　1．单击【修改】工具栏中的分解命令按钮，将全部多线进行分解。
　　2．单击【修改】工具栏中的修剪命令按钮，将所有多余部分修剪掉。
　　3．单击【修改】工具栏中的延伸命令按钮，对某些较短的线段延伸到边界。
　　4．单击【绘图】工具栏中的直线命令按钮，将所有需填充的部分都绘制成闭合边界。
修改后的剖面图如图10-18所示。
　　5．单击【绘图】工具栏中的填充命令按钮，对楼板与坡屋面的剖切面进行填充。

图10-18
10．3．9 绘制门
　 1．关闭“辅助线”层，设置“门窗”层为当前层，设置对象捕捉方式为“端点”、“中点”与“交点”捕捉方式。
　　2．单击【绘图】工具栏中的矩形命令按钮，在任意位置画一个240×2000的矩形。
3．空格键重复矩形命令，在附近画一个370×2000的矩形。
　　4．空格键重复矩形命令，在附近再画一个120×2000的矩形。
　　5．单击【修改】工具栏中的复制命令按钮，以底边的中点为基点复制120×2000的矩形，共复制两个，同时分别移动到240×2000矩形与370×2000矩形的底边中点上，再单击【修改】工具栏中的删除命令按钮，删除第4步所画的120×2000的矩形。所绘制的两种类型的门如图10-19所示。
　6．单击【修改】工具栏中的复制命令按钮，将所绘的240墙上的门多重复制到相应的位置。

图10-19
7．单击【修改】工具栏中的复制命令按钮，将所绘的370墙的门多重复制到相应的位置。
　　8．单击【修改】工具栏中的删除命令按钮，删除第2至第5步所画的门。
　　绘制完门后的剖面图如图10-20所示。

图10-20
10．3．10绘制窗
本章所绘剖面图中，窗的类型比较多，适合用插入块的方式绘制。相同的窗还可用阵列或复制命令继续完成。下面说明窗的绘制步骤。
　　1．建立窗块
　　第1步：设置0层为当前层，单击【绘图】工具栏中的矩形命令按钮，在绘图区任意位置画一个100×1000的矩形。
　　第2步：单击【修改】工具栏中的分解命令按钮，将100×1000的矩形分解。
　　第3步：单击【修改】工具栏中的偏移命令按钮，设置偏移距离为33，将100×1000矩形的左右边界分别向矩形内偏移，画出窗的形状。如图10-21所示。

图10-21
第4步：单击【绘图】工具栏中的创建块命令按钮，弹出【块定义】对话框。
　　第5步：5）在【块定义】对话框中的【名称】文本框中输入名称为“ch”，单击【块定义】对话框中的拾取点按钮，退出【块定义】对话框，返回到绘图界面，捕捉窗图形的左下角为插入点，又弹出【块定义】对话框，再单击选择对象按钮，返回到绘图窗口，框选窗图形，单击右键返回到【块定义】对话框，此时的【块定义】对话框如图10-22所示。
　　第6步：选中【块定义】对话框中的【删除】单选按钮，再单击对话框中的【确定】按钮，完成了窗块“ch”的创建任务。

图10-22
2．插入窗块
　　左侧370墙上各层的窗相同，可只画出底层的，其他的用阵列或复制命令画出。右侧370墙上的窗画法及左侧的相同。阁楼240墙上的窗需单独画出。
第1步：将“门窗”层设为当前层，单击【绘图】工具栏中的插入块按钮，弹出【插入】对话框，选择块名为“ch”，设置x方向比例为3.7、y方向的比例为1.7，其他设置不变。
第2步：单击【插入】对话框中的【确定】按钮，返回到绘图界面。命令行提示如下：
命令: _insert
指定插入点或
[基点(B)/比例(S)/X/Y/Z/旋转(R)/预览比例(PS)/PX/PY/PZ/预览旋转(PR)]: _from
//按住键盘上的Shift键，单击鼠标右键，选择“自”命令
基点: <偏移>: @0,900
//捕捉底层阳台楼面及左侧外墙的交点S（图10-23），输入相对坐标@0，900并回车。
　　绘制完成底层左侧370墙上的窗如图10-23所示。

图10-23 图10-25
　 第3步：重复1、2步，插入阁楼240外墙上的窗，在【插入】对话框中输入x方向比例为2.4，y方向比例为1.5，窗的底边距楼地面仍为900。完成后如图10-25所示。

图10-26 图10-27

　 第4步：打开“辅助线”层，重复1、2步，插入右侧370外墙上高为1200的窗，在【插入】对话框中输入x方向比例为3.7，y方向比例为1.2，窗底边及二楼地面辅助线平齐。完成后如图10-26所示。
第5步：重复1、2步，插入右侧370外墙上高为1200的窗，在【插入】对话框中输入x方向比例为3.7，y方向比例为0.6，窗底边及楼地面辅助线平齐。完成后如图10-27所示。
3．阵列出其他的窗
　　第1步：单击【修改】工具栏中的阵列命令按钮， 弹出【阵列】对话框，单击选择对象按钮，退出【阵列】对话框返回到绘图界面，选择底层左侧外墙上的窗，确定后又弹出【阵列】对话框，选择【矩形阵列】单选按钮，设置行为4，列为1，行偏移3000，列偏移为0，完成后的对话框如图10-28所示。

图10-28
第2步：单击【阵列】对话框中的【确定】按钮，绘制完左侧外墙上窗。
　　第3步：单击【修改】工具栏中的复制命令按钮，利用复制命令画出右侧外墙上所有的窗。
绘制完窗后的剖面图如图10-29所示。

图10-29
10．3．11　绘制阳台
　　本章所绘剖面图中，阳台未被剖切，其画法比较简单，阳台的楼板可直接作为室外墙面上的装饰线。阳台的外轮廓线与弧形窗的边界线可直接用直线命令与复制命令绘制。阳台的窗台线只需画出一条，其他的用阵列命令阵列即可完成。下面说明阳台的绘制步骤。
　 1．关闭“辅助线”层，将“阳台”层设置为当前层，设置对象捕捉方式为“端点”捕捉方式。
　　2．选择所有表示阳台楼板的双线，利用【图层】工具栏中的图层列表框　　　　　　　　　　　将其图层改为“阳台”层。
　　3．单击【绘图】工具栏中的直线命令按钮，捕捉底层阳台楼板左下角点T（图10-29）与阳台屋面右上角点U（图10-29），绘制完阳台的外轮廓线。
　　4．打开正交方式，单击【修改】工具栏中的复制命令按钮，选择阳台的外轮廓线TU，单击右键结束选择，复制并向右偏移300，回车结束复制命令，绘制弧形窗的边界。
　 5．单击【修改】工具栏中的修剪命令按钮，修剪掉弧形窗边界及楼板相交的部分。
　　6．空格键重复复制命令，选择底层阳台楼板的上边线VW（图10-29），单击右键结束选择，单击任一点为基点，复制并向上偏移600，回车结束复制命令，绘制完底层阳台的窗台线XY（图10-30）。

图10-30 图10-31
7．单击【修改】工具栏中的阵列命令按钮，选择底层阳台的窗台线XY（图10-30）阵列4行1列，行偏移距离为3000，列偏移距离0，完成所有阳台窗台线的绘制。绘制完的阳台如图10-31所示。

10．3．12 绘制平屋顶与装饰栅栏
　1．关闭“辅助线”层，将“其他”层设置为当前层。设置对象捕捉方式为“端点”、“中点”捕捉方式。
　　2．单击【绘图】工具栏中的矩形命令按钮，画三个尺寸分别为240×200、340×100、440×50的小矩形。然后分别单击【修改】工具栏中的移动命令按钮，将三个矩形移动到剖面图屋顶左上角的位置，上下叠放在一起，构成如图10-32所示的状态。

图10-32
3．单击【修改】工具栏中的修剪命令按钮，修剪三个矩形，只留下外轮廓线。绘制完女儿墙。
　　4．将“阳台”层设置为当前层，单击【绘图】工具栏中的直线命令按钮，利用“端点”与“交点”捕捉，绘制出阳台顶的坡屋面。
　　5．将“其他”层设置为当前层，单击【绘图】工具栏中的直线命令按钮，绘制出平屋顶上的坡屋面线。
　　6．利用上一章中绘制装饰栏杆的方法绘制出装饰栅栏立柱与栏杆。
　 绘制完成的平屋顶与装饰栅栏如图10-33所示。

图10-33
10．3．13 绘制雨蓬
雨蓬顶盖是一个1000×350的矩形，雨蓬顶盖底面标高在外门上150处，圆柱可用几条竖直的平行线表示。绘制步骤如下：
　　1．打开正交方式，将“其他”层设置为当前层，设置对象捕捉方式为“端点”与“交点”捕捉方式。
　　2．单击【绘图】工具栏中的矩形命令按钮，按住键盘上的Shift键，单击鼠标右键，单击“捕捉自”命令，捕捉到底层右外门及墙外边线的右上交点Z（图10-34），以相对坐标@0,150确定矩形的左下角，再输入右上角的相对坐标＠1000,350回车，完成雨蓬顶盖的绘制。
3．单击【绘图】工具栏中的直线命令按钮，按住键盘上的Shift键，单击鼠标右键，单击“捕捉自”命令，捕捉到雨蓬顶盖的右下角A（图10-34），以相对坐标@-100,0确定直线的起点，再输入下一点的相对坐标＠0,2150回车，再回车退出直线命令。
　　4．单击【修改】工具栏中的偏移命令按钮，设置偏移距离为50，将刚才所绘制的直线依次向左偏移三条，绘制完圆柱。
　　绘制完的雨蓬如图10-34所示。

图10-34
10．3．14 绘制梁
　 梁设置在楼板的下面，或者设置在门窗的顶部、楼梯的下面。本章所绘的建筑剖面图中，共有如图10-35所示的四种形状的梁。其中外墙上的“C”形梁、“工”形梁与“L”形梁尺寸是固定的，而矩形梁的尺寸有多种。因此最好是用块操作并结合复制与阵列命令完成梁的绘制任务。

图10-35
1．创建梁的图块
　　第1步：设0层为当前层，打开“端点”、“中点”与“交点”捕捉方式。
　　第2步：利用矩形命令、修剪命令与填充命令画出图10-35所示梁的四个截面图形。其中矩形的梁画成尺寸为100×100的。
　　第3步：利用创建块命令，将四个图形分别创建为块，名称分别为“LC”（“C”形梁）、“LG” （ “工”形梁）、“LL” （“L”形梁）与“LJ”（矩形梁），“LC”“LG”“LL”三种块的插入点均设置为图形自身的左上角。矩形梁块“LJ”的插入点设置为图形自身的左下角。
　　2．插入梁块
　　利用插入块命令，对尺寸与形状各异的梁分别画出一个。
　　第1步：打开“辅助线”层，设置“梁”层为当前层。设置对象捕捉方式为“端点”与“交点”捕捉方式。
第2步：单击【绘图】工具栏中的插入块命令按钮，弹出【插入】对话框，选择块名为“LC”，单击【确定】按钮，捕捉到二层楼板及左外墙交接处的左上角B（图10-36），画出一个“C”形的梁。
　　第3步：空格键重复插入块命令，弹出【插入】对话框，选择块名为“LJ”，设置x方向比例为2.4，y方向比例为1.5，单击【确定】按钮，捕捉到底层240墙上窗的左上角C（图10-36），画出一个矩形梁。
　　第4步：多次重复第3步，绘制出二层楼板下与底层门上所有的矩形梁，以及楼梯梁、右侧外墙与阁楼侧墙上的所有矩形梁。
　　对矩形梁，有如下几种尺寸：门上过梁高度均为150，宽为墙宽；楼板及墙体相交部位，梁高均为400，宽为墙宽； 楼梯间外门上的过梁尺寸为370×300；楼梯梁的尺寸均为200×330；四层楼梯休息平台及外墙的交点处及其上下的两个窗附近的梁尺寸均为370×200。在绘制这些梁时，【插入】对话框中x方向与y方向的比例必须按实际情况输入相应的比例。
第5步：空格键重复插入块命令，弹出【插入】对话框，选择块名为“LG”，单击【确定】按钮，捕捉到二层楼面的辅助线及右侧外墙交接处的左上角D（图10-36），画出一个“工”形梁。
　　3．阵列其他形状与尺寸相同的梁
　 第1步：单击【修改】工具栏中的阵列命令按钮，弹出【阵列】对话框。
　　第2步：在【阵列】对话框中选择【矩形阵列】单选按钮，单击选择对象按钮，退出【阵列】对话框，选择前五步中所画的B、C、D、E、F、G、H各点（图10-36）处的梁，单击右键后，又弹出【插入】对话框，输入阵列行数4，列数1，行偏移距离3000，列偏移距离0，单击【确定】按钮，绘制完大部分梁。
　 4．修改并补画其他的梁
　　删除右侧外墙上多阵列出的“工”形梁，然后利用直线、移动与填充等命令画出阁楼坡屋面及墙交点部位的梁，再利用复制、直线、填充、修剪等命令补画或修改梁。
　　绘制完梁之后的剖面图如图10-36所示。

图10-36
10．3．15 绘制底层楼梯
剖面图中，楼梯剖面是最常见的，也是绘制时最复杂的。在本章绘制的剖面图中，楼梯共有三种样式：底层楼梯；二、三层楼梯；四层楼梯。对二三层的楼梯，可只画出二层的，然后利用复制命令将绘制好的二层楼梯复制到第三层。一般情况下，如果很多相邻层楼梯的样式完全相同，则只需画其中一层的，然后用阵列命令复制出其他层的楼梯。
　　根据建筑模数，标准的楼梯踏步尺寸为300×150，但本例中，不同样式楼梯的踏步尺寸均不相同。在画图时必须注意尺寸。
1．打开“辅助线”层，将“楼梯” 层设置为当前层，设置对象捕捉方式为“端点”与“中点”捕捉方式，打开正交方式。
　　2．绘制踏步
　　第1步：依次绘制第一梯段的所有踏步。单击【绘图】工具栏中的直线命令按钮，捕捉到辅助线的交点I（图10-36）作为起点，向上画165，向右画280 ，向上画165 ，向右画280，依此类推，一直画到J点（图10-36） 。
　　注意：如感觉这种画法太麻烦，可只画出一个踏步，然后用AutoCAD2007默认的多重复制结合端点捕捉完成第一跑的所有踏步。
　 第2步:依次绘制第二梯段的所有踏步。空格键重复直线命令，捕捉到底层休息平台左上位置J（图10-36）作为起点，向上画168.75，向左画315，向上画168.75，向左画315，依此类推，一直画到H点（图10-36）。
　　此时的效果如图10-37所示。

图10-37
3．绘制梯段板
　　第1步:空格键重复直线命令，分别捕捉第一梯段的左下角I（图10-37）与右上角K（图10-37）画一直线。
　　第2步:单击【修改】工具栏中的偏移命令按钮，将所绘直线IK向右下方偏移120。
　　第3步:单击【修改】工具栏中的删除命令按钮，将第一条直线IK删除。
　　第4步:再利用延伸命令与修剪命令修改偏移出的直线，绘制完成第一梯段的梯段板LM。如图10-38所示。
　　第5步:重复第1至第4步，绘制第二梯段的梯段板。

图10-38
第6步:单击【绘图】工具栏中的填充命令按钮，弹出【图案填充与渐变色】对话框，选择图案为“SOLID”，单击【添加：拾取点】按钮，退出【图案填充与渐变色】对话框，返回到绘图界面，在第一梯段IKLM（图10-38）内单击，确定后又弹出【图案填充与渐变色】对话框，单击【确定】按钮，完成第一梯段剖切截面的绘制。
　　此时，底层的楼梯如图10-39所示。

图10-39
4．绘制护栏
　　第1步:绘制护栏的栏杆。护栏的栏杆可使用多线命令绘制，然后分解，再使用复制命令将其余的栏杆绘制出来。
　　输入ML回车，执行多线命令，将当前多线样式修改为STANDARD，将多线比例改为15当前设置: 对正 = 无，比例 = 15.00，样式 = STANDARD，捕捉第一梯段第一踏步的中点N（图10-39），向上画900到Q点（如图10-40所示），回车结束命令

图10-40
单击【修改】工具栏中的分解命令按钮，将前面画的多线NQ（图10-40）分解。
　　单击【修改】工具栏中的复制命令按钮，选择由多线NQ分解出来的两条直线，作为源对象，捕捉第一梯段第一踏步的中点N作为基点，将两线段向左下方复制到地坪上，移动@-280,-165，完成后为RS（图10-40），然后，捕捉第二踏步中点O（图10-39），捕捉第三踏步中点P（图10-39），依此类推，直至绘制完成底层楼梯所有踏步上的栏杆。
　　以相对坐标@2540,1485在底层楼梯休息平台上复制一栏杆，以相对坐标@-300, 2835在二层地面上复制一栏杆，回车结束复制命令。
　 第2步:绘制护栏扶手。护栏扶手也可使用多线命令绘制，然后分解。
　　输入ML回车，执行多线命令，将多线比例改为30，捕捉点S（图10-41），捕捉点T（图10-41），向右画150，回车结束命令。
　　空格键重复多线命令，捕捉点T（图10-41），捕捉点U（图10-41），向左画450。回车结束命令。

图10-41
单击【修改】工具栏中的分解命令按钮，将前面绘制的护栏扶手分解，此时的底层楼梯如图10-41所示。
　　第3步:删除掉多余的栏杆RS（图10-41），然后利用修剪命令、直线命令对护栏的栏杆与扶手进行修改，完成护栏的绘制。
　　绘制完成的底层楼梯如图10-42所示。

图10-42
10．3．16 绘制二、三层楼梯
1．绘制二层楼梯
　　二层楼梯的绘制方法及底层楼梯的绘制方法完全相同，在此不再赘述。
　　但必须注意，二层第一梯段的踏步宽为280、高为158；第二梯段的踏步宽为280、高为157.78，第二梯段最后一个踏步高为157.76。绘制完成二层楼梯后的楼梯剖面图如图10-43所示。

图10-43
2．绘制三层楼梯
　　前面讲过，如果相邻几层的楼梯完全相同，可只画出其中的一层，然后利用阵列命令将已画出的楼梯进行阵列，绘制完成其他层及此相同的楼梯。但本例中，只有第三层的楼梯及二层的楼梯完全相同，因此可用复制命令将二层楼梯整体复制到第三层。然后再综合利用修剪、删除与延伸等命令对复制出的楼梯进行修改。绘制完成三层楼梯后的楼梯剖面图如图10-44所示。

图10-44
10．3．17绘制四层楼梯
绘制完楼梯后的剖面图如图10-45所示。
在本章所绘的剖面图中，楼梯休息平台下面设有配电箱。配电箱的画法非常简单，先在四层休息平台下的相应位置画一个矩形，表示配电箱，再利用阵列命令，阵列出其他各层的配电箱。可将配电箱绘制在“其他”图层中。
　　1．将“辅助线”层保持关闭状态，将“其他”层设置为当前层，设置对象捕捉方式为“端点”、“交点”捕捉方式。
　　2 ．画四层楼梯休息平台下的配电箱。
单击【绘图】工具栏中的矩形命令按钮，捕捉四层楼梯休息平台左下角点V（图10-45）作为参照点，输入相对坐标@200,-100确定矩形的第一个角点，利用相对直角坐标@500,-400确定矩形的另一个角点 。

图10-45
　　3．单击【修改】工具栏中的阵列命令按钮，弹出【阵列】对话框。单击【选择对象】按钮，退出【阵列】对话框，返回到绘图界面，选择上一步所画的矩形，单击鼠标右键又弹出【阵列】对话框，选择【矩形阵列】单选按钮，阵列行数4，列数1，行偏移-3000，列偏移0，单击【确定】按钮，完成配电箱的绘制。
　 到此为止，剖面图的图形绘制任务已全部完成，如图10-46 所示。

图10-46
10．3．18尺寸标注
　　在剖面图中，应该标出被剖切部分的必要尺寸，包括竖直方向剖切部位的尺寸与标高。外墙需要标注门窗洞口的高度尺寸以及相应位置的标高。
　　在建筑剖面图中，还需要标注出轴线符号，以表明剖面图所在的范围，本章的剖面图需要要标注出4条轴线的编号，分别是A轴、B轴、C轴与E轴。
　 剖面图标高的标注方法及立面图相同，先绘制出标高符号，再以三角形的顶点作为插入基点，保存成图块。然后依次在相应的位置插入图块即可。
　　剖面图细部尺寸与轴号的标注方法及平面图完全相同，在此不再赘述。
10．3．19 文字注释
　　在建筑剖面图中，除了图名外，还需要对一些特殊的结构进行说明，比如详图索引、坡度等。文字注释的基本步骤及平面图与剖面图的文字标注基本相同，在此不再赘述。
完成尺寸标注与文字标注后的剖面图如图10-47所示。
　　打开“标题栏”层，绘制完成的剖面图如图10-1所示。
　　剖面图绘制完成后，注意保存文件。

图10-47
习 题
绘图题
绘制图10-48所示的某建筑的A-A剖面图。

图10-48

401 / 63
