手柄杆零件机械加工工艺过程卡片.doc

西航职院

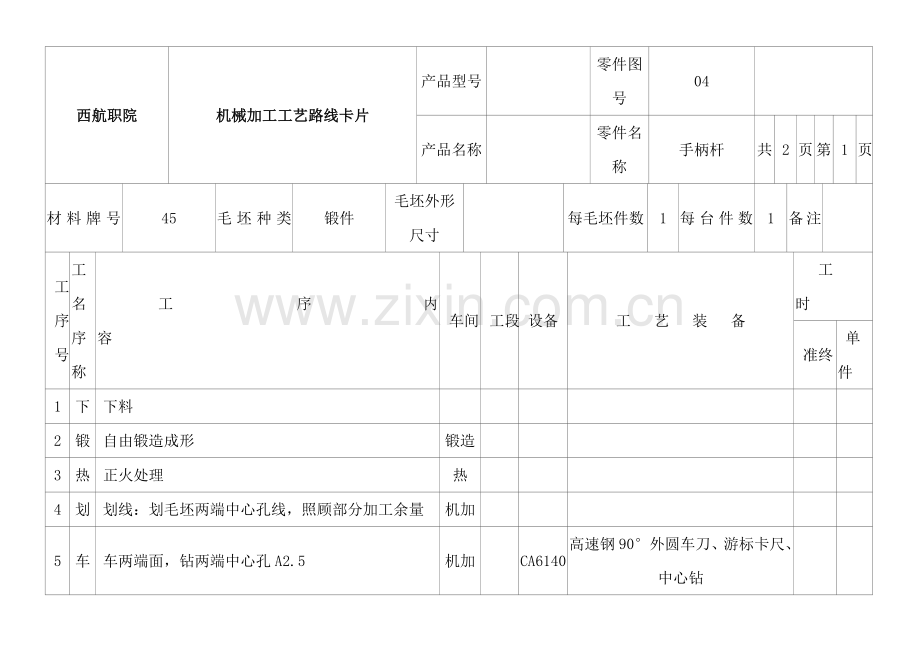

机械加工工艺路线卡片
产品型号

零件图号
04

产品名称

零件名称
手柄杆
共
2
页
第
1
页
材 料 牌 号
45
毛 坯 种 类
锻件
毛坯外形尺寸

每毛坯件数
1
每 台 件 数
1
备 注

工
序
号
工名
序称
工 序 内 容
车间
工段
设备
工 艺 装 备
工 时
准终
单件
1
下
下料

2
锻
自由锻造成形
锻造

3
热
正火处理
热

4
划
划线：划毛坯两端中心孔线，照顾部分加工余量
机加

5
车
车两端面，钻两端中心孔A2.5
机加

CA6140
高速钢90°外圆车刀、游标卡尺、中心钻

6
车
粗车Φ18、Φ22、Φ24单边余量0.5mm
机加

CA6140
高速钢90°外圆车刀、游标卡尺

7
车
粗车SΦ32、SΦ20单边余量0.5mm车槽3×Φ14
机加

CA6140
高速钢90°外圆车刀、游标卡尺

8
热
调质处理HRC35—38

9
车
精车Φ18、Φ22、Φ24、槽2×1、倒角M22×1.5至图样要求尺寸
机加

CA6140
高速钢90°外圆车刀、游标卡尺、塞规

10
车
精车SΦ32、SΦ20至图样要求尺寸
机加

CA6140
高速钢90°外圆车刀、游标卡尺、塞尺

11
钻
钻通孔Φ8、沉孔Φ17.3至图样要求尺寸
机加

Z525
硬质合金直柄长麻花钻、游标卡尺

12
铣
粗铣，18×18尺寸至16×16
机加

XA6132
YT6细齿盘铣刀、游标卡尺

13
铣
精铣，16×16尺寸至14×14
机加

XA6132
YT6细齿盘铣刀、游标卡尺

14
抛
抛光
机加

设 计（日 期）
校 对（日期）
审 核（日期）
标准化（日期）
会 签（日期）

标记
处数
更改文件号
签 字
日 期
标记
处数
更改文件号
签 字
日 期

西航职院
机械加工工艺路线卡片
产品型号

零件图号
04

产品名称

零件名称
手柄杆
共
2
页
第
2
页
材 料 牌 号
45
毛 坯 种 类
锻件
毛坯外形尺寸

每毛坯件数
1
每 台 件 数
1
备 注

工
序
号
工名
序称
工 序 内 容
车间
工段
设备
工 艺 装 备
工 时
准终
单件
15
镀
镀铬
机加

16
钻
钻，铰Φ5mm孔
机加

Z525
硬质合金直柄麻花钻、游标卡尺、塞尺

17
钳
去毛刺
机加

游标卡尺、塞尺

18
检
终检

设 计（日 期）
校 对（日期）
审 核（日期）
标准化（日期）
会 签（日期）

标记
处数
更改文件号
签 字
日 期
标记
处数
更改文件号
签 字
日 期
西航职院
机械加工工序卡片
产品型号

零件图号
04

产品名称

零件名称
手柄杆
共
8
页
第
1
页

车间
工序号
工序名称
材 料 牌 号
机加
6
粗车
45
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
锻件

1
1
设备名称
设备型号
设备编号
同时加工件数
CA6140

1
夹具编号
夹具名称
切削液

三爪卡盘

工位器具编号
工位器具名称
工序工时 (分)
准终
单件

工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
1
粗车Φ28至Φ25外圆、粗糙度12.5
90°外圆车刀、游标卡尺
289
22.68
0.5
1.5
1
1.07
4
2
粗车Φ25至Φ23外圆、粗糙度12.5
90°外圆车刀、游标卡尺
350
22.68
0.5
1
1
0.186
0.8
3
粗车Φ25至Φ19外圆、粗糙度12.5
90°外圆车刀、游标卡尺
315
22.68
0.4
3
1
0.64
0.9

设 计（日 期）
校 对（日期）
审 核（日期）
标准化（日期）
会 签（日期）

标记
处数
更改文件号
签 字
日 期
标记
处数
更改文件号
签 字
日 期

西航职院
机械加工工序卡片
产品型号

零件图号
04

产品名称

零件名称
手柄杆
共
8
页
第
2
页

车间
工序号
工序名称
材 料 牌 号
机加
7
粗车
45
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
锻件

1
1
设备名称
设备型号
设备编号
同时加工件数
CA6140

1
夹具编号
夹具名称
切削液

三爪卡盘

工位器具编号
工位器具名称
工序工时 (分)
准终
单件

工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
1
车槽3×Φ14、粗糙度12.5
切槽刀

2
粗车SΦ36至 SΦ33球面、粗糙度12.5
90°外圆车刀、游标卡尺
219
22.68
0.5
1.5
1
0.517
3.5
3
粗车SΦ24至 SΦ21球面、粗糙度12.5
90°外圆车刀、游标卡尺
344
22.68
0.5
1.5
1
0.274
0.7

设 计（日 期）
校 对（日期）
审 核（日期）
标准化（日期）
会 签（日期）

标记
处数
更改文件号
签 字
日 期
标记
处数
更改文件号
签 字
日 期

西航职院
机械加工工序卡片
产品型号

零件图号
04

产品名称

零件名称
手柄杆
共
8
页
第
3
页

车间
工序号
工序名称
材 料 牌 号
机加
9
精车
45
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
锻件

1
1
设备名称
设备型号
设备编号
同时加工件数
CA6140

1
夹具编号
夹具名称
切削液

三爪卡盘

工位器具编号
工位器具名称
工序工时 (分)
准终
单件

工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
1
精车Φ25外圆至图样尺寸、粗糙度3.2
90°外圆车刀、游标卡尺
464
34.992
0.3
0.5
1
0.31
2.7
2
精车Φ23外圆至图样尺寸、粗糙度3.2
90°外圆车刀、游标卡尺
507
34.992
0.3
0.5
1
0.48
0.5
3
车螺纹M22×1.5
60°硬质合金螺纹车刀，塞规
290
20
0.5
0.5
3
0.2
1.8
4
精车Φ19外圆至图样尺寸、粗糙度3.2
90°外圆车刀、游标卡尺
620
34.992
0.3
0.5
1
0.39
1.6

设 计（日 期）
校 对（日期）
审 核（日期）
标准化（日期）
会 签（日期）

标记
处数
更改文件号
签 字
日 期
标记
处数
更改文件号
签 字
日 期

西航职院
机械加工工序卡片
产品型号

零件图号
04

产品名称

零件名称
手柄杆
共
8
页
第
4
页

车间
工序号
工序名称
材 料 牌 号
机加
10
精车
45
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
锻件

1
1
设备名称
设备型号
设备编号
同时加工件数
CA6140

1
夹具编号
夹具名称
切削液

三爪卡盘

工位器具编号
工位器具名称
工序工时 (分)
准终
单件

工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
1
精车SΦ33球面至图样尺寸、粗糙度3.2
90°外圆车刀、游标卡尺
445
34.992
0.3
0.5
1
0.462
2.5
2
精车SΦ21球面至图样尺寸、粗糙度3.2
90°外圆车刀、游标卡尺
636
34.992
0.3
0.5
1
0.301
0.7

设 计（日 期）
校 对（日期）
审 核（日期）
标准化（日期）
会 签（日期）

标记
处数
更改文件号
签 字
日 期
标记
处数
更改文件号
签 字
日 期

西航职院
机械加工工序卡片
产品型号

零件图号
04

产品名称

零件名称
手柄杆
共
8
页
第
5
页

车间
工序号
工序名称
材 料 牌 号
机加
11
钻孔Φ8
45
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
锻件

1
1
设备名称
设备型号
设备编号
同时加工件数
Z525

1
夹具编号
夹具名称
切削液

专用夹具

工位器具编号
工位器具名称
工序工时 (分)
准终
单件

工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
1
钻通孔Φ8
直柄长麻花钻
140
3.5168
0.20

1
4
2
2
调头钻通孔Φ8
直柄长麻花钻
140
3.5168
0.20

1
4
2
3
钻孔Φ17.3，深17
麻花钻
140
7.6051
0.32

1
0.4
2

设 计（日 期）
校 对（日期）
审 核（日期）
标准化（日期）
会 签（日期）

标记
处数
更改文件号
签 字
日 期
标记
处数
更改文件号
签 字
日 期

西航职院
机械加工工序卡片
产品型号

零件图号
04

产品名称

零件名称
手柄杆
共
8
页
第
6
页

车间
工序号
工序名称
材 料 牌 号
机加
12
粗铣
45
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
锻件

1
1
设备名称
设备型号
设备编号
同时加工件数
CX6132

1
夹具编号
夹具名称
切削液

专用夹具

工位器具编号
工位器具名称
工序工时 (分)
准终
单件

工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
1
粗铣18×18至尺寸16×16表面1，表面粗糙度6.3
YT6细齿盘铣刀、游标卡尺
439
110.3
1.2
1
2
0.059
1
2
粗铣18×18至尺寸16×16表面2，表面粗糙度6.3
YT6细齿盘铣刀、游标卡尺
439
110.3
1.2
1
2
0.059
1
3
粗铣18×18至尺寸16×16表面3，表面粗糙度6.3
YT6细齿盘铣刀、游标卡尺
439
110.3
1.2
1
2
0.059
1
4
粗铣18×18至尺寸16×16表面4，表面粗糙度6.3
YT6细齿盘铣刀、游标卡尺
439
110.3
1.2
1
2
0.059
1

设 计（日 期）
校 对（日期）
审 核（日期）
标准化（日期）
会 签（日期）

标记
处数
更改文件号
签 字
日 期
标记
处数
更改文件号
签 字
日 期

西航职院
机械加工工序卡片
产品型号

零件图号
04

产品名称

零件名称
手柄杆
共
8
页
第
7
页

车间
工序号
工序名称
材 料 牌 号
机加
13
精铣
45
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
锻件

1
1
设备名称
设备型号
设备编号
同时加工件数
CX6132

1
夹具编号
夹具名称
切削液

专用夹具

工位器具编号
工位器具名称
工序工时 (分)
准终
单件

工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
1
精铣16×16至图样尺寸表面1，表面粗糙度3.2
YT6细齿盘铣刀、千分尺
494
124.1
1.2
1
2
0.074
1
2
精铣16×16至图样尺寸表面2，表面粗糙度3.2
YT6细齿盘铣刀、千分尺
494
124.1
1.2
1
2
0.074
1
3
精铣16×16至图样尺寸表面3，表面粗糙度3.2
YT6细齿盘铣刀、千分尺
494
124.1
1.2
1
2
0.074
1
4
精铣16×16至图样尺寸表面4，表面粗糙度3.2
YT6细齿盘铣刀、千分尺
494
124.1
1.2
1
2
0.074
1

设 计（日 期）
校 对（日期）
审 核（日期）
标准化（日期）
会 签（日期）

标记
处数
更改文件号
签 字
日 期
标记
处数
更改文件号
签 字
日 期

西航职院
机械加工工序卡片
产品型号

零件图号
04

产品名称

零件名称
手柄杆
共
8
页
第
8
页

车间
工序号
工序名称
材 料 牌 号
机加
16
钻铰Φ5孔
45
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
锻件

1
1
设备名称
设备型号
设备编号
同时加工件数
Z525

1
夹具编号
夹具名称
切削液

专用夹具

工位器具编号
工位器具名称
工序工时 (分)
准终
单件

工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/z
mm
机动
辅助
1
钻Φ4.8孔
Φ4.8直柄麻花钻、游标卡尺
140
2.1
0.17

1
0.84
4
2
铰Φ5孔
Φ5手用铰刀、塞规

设 计（日 期）
校 对（日期）
审 核（日期）
标准化（日期）
会 签（日期）

标记
处数
更改文件号
签 字
日 期
标记
处数
更改文件号
签 字
日 期

班级

检 验 卡 片
产 品 型 号

工厂

零组件图号

车间
机加
共 1 页
共 1 页

材 料
工序名称
检 验
名称
优质碳素结构用钢
牌号
45

规格

一个毛坯制造之零件数
1
检验后交：
序号
检验内容
检验设备及工具
1
Φ18、3×Φ14、24、M22×1.5、R3
游标卡尺、塞规
2
Φ8、Φ17.3
游标卡尺
3
SΦ20h11、SΦ20h11
千分尺
4
14×14
千分尺
5
热处理
洛氏硬度机
6
检验至图纸要求

编制

批准
文件编号

校对

审核

更改号
文件号
签字
日期
更改号
文件号
签字
日期

工 艺 规 程

产品型号 产品名称
零组件号 零组名称 手柄杆
指导教师 雷伟斌 总页数 11
班 级 编 制 周龙

2011 年 12 月
西安航空职业技术学院
