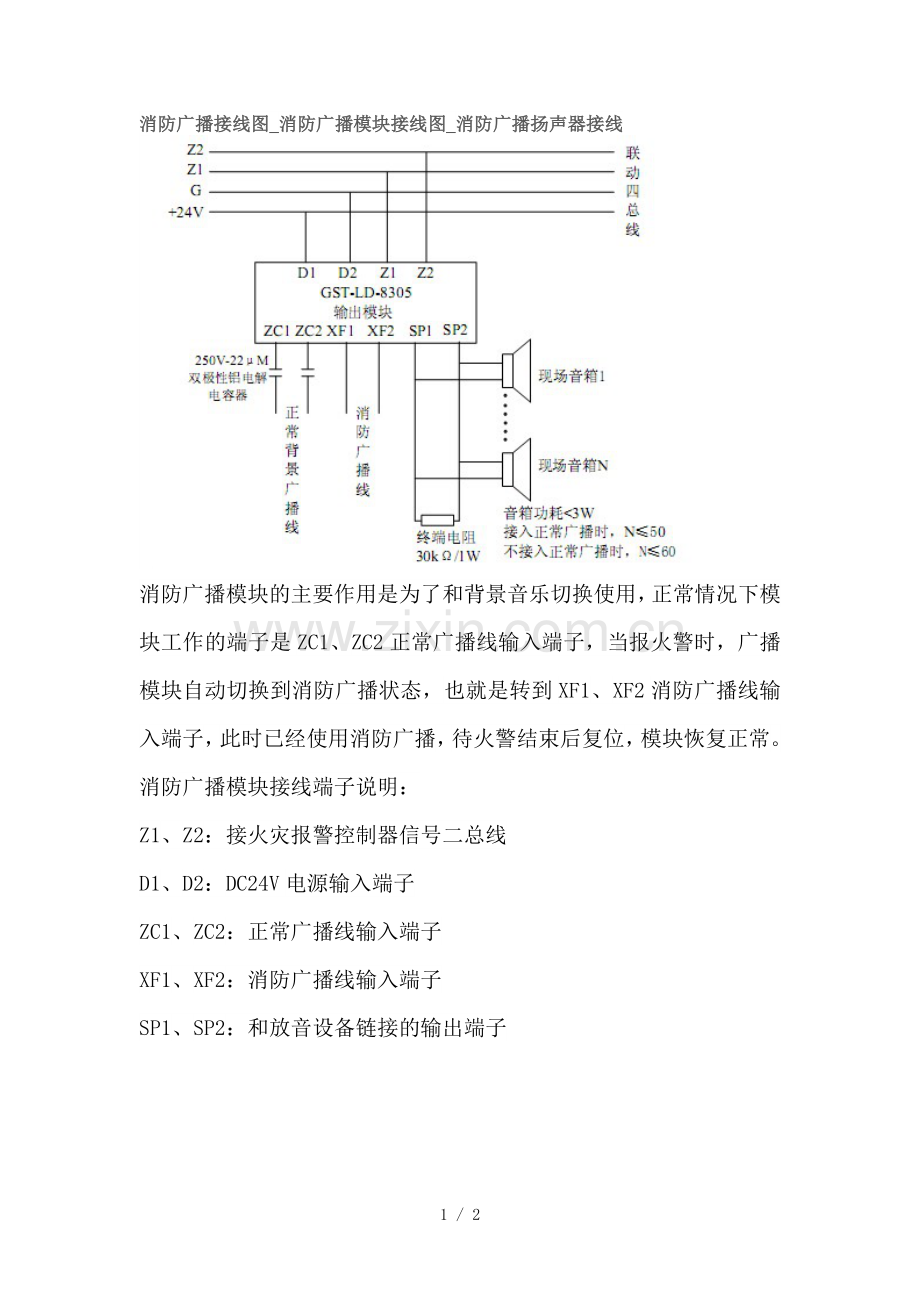

消防广播接线图_消防广播模块接线图_消防广播扬声器接线

消防广播模块的主要作用是为了和背景音乐切换使用，正常情况下模块工作的端子是ZC1、ZC2正常广播线输入端子，当报火警时，广播模块自动切换到消防广播状态，也就是转到XF1、XF2消防广播线输入端子，此时已经使用消防广播，待火警结束后复位，模块恢复正常。
消防广播模块接线端子说明：
Z1、Z2：接火灾报警控制器信号二总线
D1、D2：DC24V电源输入端子
ZC1、ZC2：正常广播线输入端子
XF1、XF2：消防广播线输入端子
SP1、SP2：和放音设备链接的输出端子

消防广播系统接线原理图
