银湖三路路沿石平石安装施工方案.doc

1. 编制依据
1.1合同
合同（协议）名称
编 号
签订日期
南昌县象湖新城银湖三路（抚生西路-抚生路）新建工程BT投资建设合同

待定
1.2施工图纸
图纸名称
工程编号
出图日期
南昌县象湖新城银湖三路（抚生西路-抚生路）新建工程施工图设计
2013-19-2-012
2014年10月
南昌县银湖三路（抚生西路-抚生路）新建工程岩土工程勘察报告
2014ZT004
2014年6月

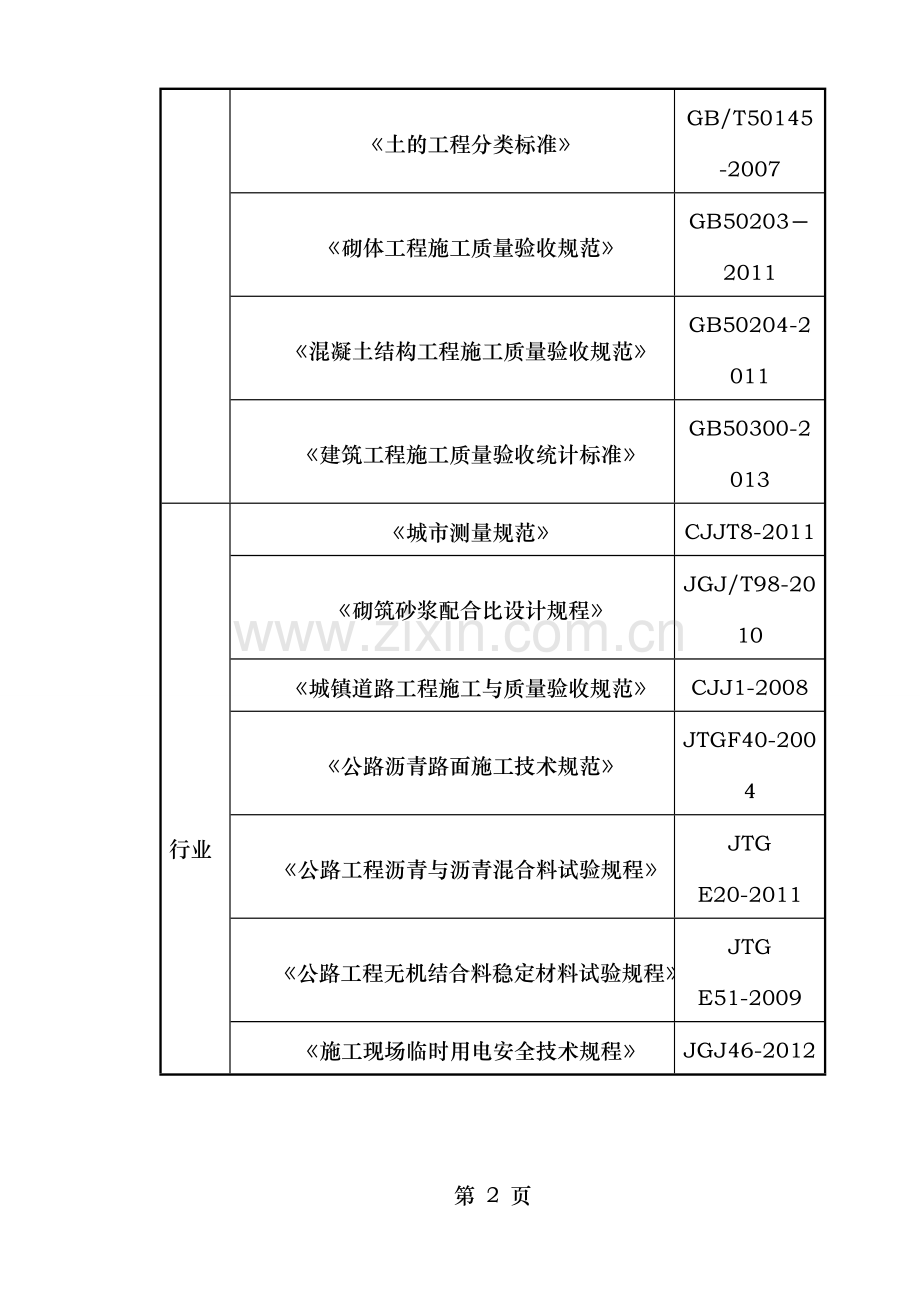

1.3主要规范规程
类 别
名称
编号
国标
《工程测量规范》
GB50026-2007
《土工试验方法标准》
GBT50123-99
《土的工程分类标准》
GB/T50145-2007
《砌体工程施工质量验收规范》
GB50203－2011
《混凝土结构工程施工质量验收规范》
GB50204-2011
《建筑工程施工质量验收统计标准》
GB50300-2013

行业
《城市测量规范》
CJJT8-2011
《砌筑砂浆配合比设计规程》
JGJ/T98-2010
《城镇道路工程施工与质量验收规范》
CJJ1-2008
《公路沥青路面施工技术规范》
JTGF40-2004
《公路工程沥青与沥青混合料试验规程》
JTG E20-2011
《公路工程无机结合料稳定材料试验规程》
JTG E51-2009
《施工现场临时用电安全技术规程》
JGJ46-2012
1.4主要法规条例
类 别
名称
编号
国
家
中华人民共与国建筑法
主席令2011第46号
中华人民共与国环境保护法
主席令1989第22号
《中华人民共与国安全生产法》
主席令2002第70 号
《中华人民共与国消防法》
主席令2008第6号
《建设工程质量管理条例》
国务院令第279号
《建设工程安全生产管理条例》
国务院令第393 号
关于进一步做好建筑业10项新技术推广应用的通知
建质[2005]26号
1.5其他
类别
名称
编号/单位
企
业
管理手册与程序文件
2014版
管理制度汇编
2014版
《综合管理手册》
2014版
《技术质量管理分册》
2014版
2工程概况
2.1总体简介
序号
项目
内容
1
工程名称
南昌县象湖新城银湖三路（抚生西路至抚生路）新建工程
2
工程地址
象湖新城银湖三路
3
建设单位
南昌县城市投资发展
4
设计单位
江西省交通设计研究院有限责任公司
5
监理单位
江西中天建设工程监理咨询
6
质量监督单位
南昌县建筑工程质量监督站
7
施工总承包单位
中国建筑一局（集团）
8
资金来源
BT融资
9
合同承包范围
道路工程、桥梁工程、排水工程、交通工程、弱电工程
10
结算方式
/
11
合同工期
365天
12
质量目标
合格工程
2.1.1工程位置
银湖三路新建工程是南昌县东新乡的一条西东向城市次干道，起点为抚生西路交叉路口，终点为抚生路。
2.2分（部）项工程概况
2.2.1工程总体概况
银湖三路新建工程是南昌县东新乡的一条西东向城市次干道。工程范围：起点于抚生西路K1+000，终点至抚生路K1+992.383，全长992.383米。为城市次干道，双向四车道，路幅总宽30米，路幅为两块板横断面型式，其中机动车道宽8×2米，绿化带为3×2米，人行道为4×2米。工程内容由道路与各种管线工程组成。
2.2.2分（部）项工程概况
1、设计概况
机动车道、人行道路沿石、路平石全部采用花岗岩。主要尺寸为：
（1） 机动车道花岗岩路沿石尺寸：75cm×15cm×35cm；
（2）路平石尺寸为75cm×25cm×8cm；
（3）人行道路沿石尺寸75cm×10cm×20cm。
2、主要工程数量
车道
路沿石（m）
侧石(m)
路平石(m)
C15现浇砼底座与靠背(m3)
75cm×15cm×35cm
75cm×10cm×20
75cm×25cm×8
机动车道
2503.6

2503.6

人行道

3861.1

319.2
以上工程数量为设计提供数量，具体数量以实际发生数量为准。
2.3施工要求
2.3.1路沿石、路平石外观质量要求
1、外形尺寸必须符合设计要求
2、路沿石表面光洁，必须棱角完整、直顺。
3、路沿石表面不能有造成渗透、粘结的污染物，清理杂物时不能破坏其光洁表面
2.3.2路沿石、路平石安装质量要求
1、安装必须稳固、砂浆饱满、外露面清洁、线条直顺，曲线圆滑美观，顶面平整无错牙，缝宽均匀。
2、路沿石后背加固混凝土必须密实，并还土夯实。还土夯实宽度不宜小于50cm，高度不宜小于15cm，压实度不小于90%。
2.3.3路沿石、路平石检测项目
项次
检查项目
允许偏差
检查方法与频率
1
直顺度（mm）
10
20米拉线：每200米测4处
2
预制铺设
相邻两块高差(mm)
3
水平尺：每200米测4处
相邻两块缝宽(mm)
±3
尺量：每200米测4处
3
顶面高程(mm)
±10
水准仪：每200米测4处
2.4工程特点、施工重点、难点分析
2.4.1工程特点
1、道路沿线住户多、小区进出口多。
2、与其他道路交叉。
2.4.2工程管理重点、难点
1、路沿石、平石圆安装，如何保证直线段线型直顺、圆弧段圆滑，缝隙规整是现场管理重点。
2、如何保证施工过程砂浆拌与符合要求，是管理重点。
3.施工安排
3.1施工时间
3.1.1本次安排施工内容为路缘石、平石安装
3.1.2计划施工时间：
1、机动车道：2017年12月01日至2017年12月15日。
2、人行道南：2017年12月5日至2017年12月20日。
3、人行道北：2018年01月15日至2018年01月30日。
3.2劳动力组织与职责分工
3.2.1管理层负责人
3.2.2劳务层负责人
劳务负责人：陈友华，现场技术员：金杰锋。
3.2.3工人数量与分工
技术工人：16人，普通工人32人。
4.施工准备
4.1技术准备
4.1.1组织项目部相关人员熟悉图纸，全面了解设计意图。
4.1.2施工之前作好书面技术交底资料。
4.1.3技术负责人组织相关人员进行规范、规程的学习，加深对规范的理解，并认真学习现行版本的强制性条文。
4.1.4下承层检查
下承层检查包括外形检查：高程、中线偏位、宽度、横坡与平整度；基层压实度检查、修补与验收，基层应进行压实度与弯沉检查，凡不符合要求的路段，应挖除后重新摊铺碾压，直至达到设计与规范要求。
4.2材料准备
1、原材料已准备到位，并对各项指标进行了自检与抽检，满足设计、规范要求与施工需要，对各种原材料进行分类存放，水泥搭棚存放，以防雨淋。
水泥：采用海螺牌P.C32.5袋装水泥
砂：采用江西赣昌砂场生产的中粗砂
水：采用洁净无污染的井水。
2、C15现浇混凝土路沿石底座与靠背采用南昌三联商品混凝土生产厂家的混凝土。
3、路沿石底座与靠背混凝土施工所用钢模板已全部进场。
4.3机具准备
1、已进场机械准备
序号
设备名称
规格型号
数量
进场时间
1
运输车
5T
2
2017-12-01
2
发电机

2
2017-12-01
3
砂浆搅拌机

2
2017-12-01
4
台秤

2
2017-12-01
5
振动棒

4
2017-12-01
6
计量筒

3
2017-12-01
7
洒水车
东风
1
2017-12-01
8
水准仪
赛博DSZ3-1
2
已年检
9
全站仪
拓普康GTS-102N
1
已年检
5.主要施工方法
5.1流水段划分
5.1.1机动车道
1、路缘石、平石安装根据现场交叉路口交通情况共划分为2个段落
第一段：抚生西路至银湖中路（K1+000~K1+500)
第二段：银湖中路至抚生路（K1+500~K1+992.383)
5.1.2人行道路缘石
1、人行道路缘石根据施工进度安排划分为4个施工段落
第一段：抚生西路至银湖中路南（K1+000~K1+500)
第二段：银湖中路至抚生路南（K1+500~K1+992.383)
第三段：抚生西路至银湖中路北（K1+000~K1+500)
第四段：银湖中路至抚生路北（K1+500~K1+992.383)
5.2施工工艺
5.2.1路沿石运输
1、路沿石的运输，要求厂家对路沿石块与块、层与层之间安设夹板，并进行四角包装，确保路沿石的完好。
2、路沿石在经业主与监理批复的厂家进行加工制造，路沿石出厂时必须检验合格，运到施工现场后，材料质检员按规范要求对其构件进行查收检验，与时抽样送检与见证取样，并有质量合格证与质量检验报告。
3、第一次运输，由加工厂用叉车装车，汽车运到现场指定位置堆放，并设安全提示标识。
4、第二次运输安装前，施工小型叉车运到安装地点间隔码放，随使用随运输。安装后，剩余的路沿石与时运回堆放地点，并用绿网覆盖设安全提示标志。
5、路沿石在运输过程中，保证不碰撞轻拿轻放，避免损坏。运到施工现场的路沿石要与时安装。
5.2.2工艺流程
1、机动车道施工工艺流程
2、人行道施工工艺流程
5.2.3主要施工方法
1、机动车道路沿石、路平石安装施工方法
（1）路沿石、路平石检查
对运到施工现场的路沿石再次进行检查，色泽不一致、外观尺寸误差5mm、存在明显的表观缺陷的不得使用。
（2）测量放样
基层施工完并经监理工程师验收合格后，路沿石、路平石安装前，应恢复道路中线，测设路沿石安装控制桩，单幅直线段每10m设一处，曲线段每5m设一处。安装设计高程进行放样测量。
（3）底座砼模板安装
底座混凝土施工模板采用钢模板，模板内面涂脱模挤或机油，模板拼接处为防止漏浆，用油毛毡内衬于模壁。模板拼装尺寸要准确，模板连接牢固，板缝紧密，外侧支撑牢固。
（4）底座混凝土浇筑
在各项准备工作就绪，浇筑前要清除松散物料、杂物，并预先洒水湿润，经监理工程师检验合格后方可开始混凝土浇筑。由于底座混凝土厚度较薄只有6cm，浇筑时采用平板振捣器进行振捣，以排除混凝土中的气泡，防止蜂窝、麻面现象。
（5）路沿石、路平石安装
1）砂浆垫层严格按设计要求的1:3水泥砂浆配比进行拌与，现场设磅秤，按每袋水泥重量，称砂水的重量，砂水各设标准桶计量。
2）路沿石、路平石安装统一采用作浆法施工，垫层砂浆厚2cm，不允许污染路沿石、路平石与路面。人工按放线位置安装路沿石。安装前，基础要先清理干净，并保持湿润。安装时，先用线绳控制路沿石的直顺度，再用水平尺进行检查。当路沿石安装长度达到20~30m时，进行路平石的安装，路平石安装工艺同路沿石工艺相同。路沿石、路平石砌筑应平顺，相邻花岗岩路沿石、路平石缝应均匀一致，路平石与路面无缝隙、不漏水。
3）事先计算好每段路口路沿石、路平石块数，路沿石、路平石调整块应用机械切割成型。路沿石、路平石安装时要与开口、结构物圆滑地相接，线条直顺，曲线圆滑美观。
4）路沿石、路平石安装速度应能满足现场施工需要，必须在下面层施工之前安装完成。
（6）后背砼模板安装
路沿石、路平石安装完成后，在下面层施工前，必须进行后背混凝土浇筑。后背混凝土模板安装参照底座混凝土模板安装工艺。
（7）后背混凝土浇筑
在各项准备工作就绪，浇筑前要清除松散物料、杂物，并预先洒水湿润，经监理工程师检验合格后方可开始混凝土浇筑。浇筑时采用振动棒进行振捣，以排除混凝土中的气泡，防止蜂窝、麻面现象。
2、人行道路沿石施工工艺
人行道路沿石安装施工工艺按施工流程参照机动车道施工工艺施工。
3、检测与养生
施工中采用水平尺进行控制，砌筑应稳固，顶面平整，线条直顺，曲线圆滑，缝宽均匀，无杂物污染，采用塑料薄膜覆盖进行成品保护。
6.施工安全保证措施
6.1施工机械与施工人员安全
6.1.1施工机械安全
1、所有机械与人员必须严格遵守本项目的安全生产规章制度与安全操作规程。
2、所有机械操作人员与特种设备操作人员必须持证上岗。
6.1.2人员安全保证
1、坚持班前安全教育与检查。进入施工现场人员均须穿戴反光背心，严禁穿拖鞋进场作业。
2、所有施工人员上下班时必须乘坐指定的交通工具。
3、现场施工人员必须在指定的区域内工作，并设有专人负责警戒与指挥交通。
4、测量人员在高压线附近工作时，必须保持足够的安全距离，遇雷雨时不得在高压线下与大树下停留。
5、测量人员在测量时，必须在防护区内，必须穿戴反光背心，并设专人警戒。
6、施工指挥车、施工运输车辆与上下班车辆必须严格遵守交通规则。注意施工警示标识，不开英雄车。
6.2交通安全
1、在施工路口设置醒目标志与警示标记，引导交通。
2、在施工区，设置车辆减速条，安全警示标志、减速标志，以利于提醒过往车辆，确保车辆安全通行。
3、施工路口设专职安全员，引导车辆通行。
6.3建立安全预警系统
6.3.1组织系统的建立与运转
1、建立从公司一级领导到施工现场的施工作业班组的直线领导系统，依靠施工现场的项目经理组织实施。
2、一旦事故发生，不管在工地内还是在工地外发生，其结果导致直接施工人员或第三方人员伤亡时应立即将受伤人员送往医院进行救治并向业主代表报告，首先口头报告，然后在事故发生后24小时内提交书面报告，分事故的类别与大小向相关部门汇报。
6.3.2救助系统的建立
1、设施保证系统
现场驻地指挥部、项目部大门口设立醒目的救急、应急 指示牌，上面明确急救 为120、火警 119，报警 110，并为 的拨打提供必须的固定 设施（手机）。
2、共建安全系统
与当地的医疗系统建立直线的对联联系，并在施工现场设立受专业医护培训的临时人员；在办公室与农工驻地张贴当地医疗救助联系 。本工程的驻地医疗联系单位为南昌县人民医院，联系 为，直接上级医疗单位为999急救中心，可直接用 拨打120、110、114等 联系。
3、保证系统
凡是施工现场有工人上班，现场的管理人员必须有人值班，以保证现场发生紧急情况时，能够有管理人员进行统一的组织、安排应急管理措施的实施。
4、安全教育的落实
以积极的态度搞好班前的安全生产教育，对现场的施工人员的安全教育必须有专人负责并长期坚持。
6.4安全保证体系框图
7. 施工质量保证措施
7.1质量保证措施
7.1.1组织保证
1、健全质量管理机构，完善以施工负责人、现场负责人结合施工班组为一体的质量控制体系，实行岗位责任制，每道工序，每个施工环节实行定人、定岗、定责并有明确的奖惩措施。
2、加强原材料的质量控制，严禁不合格材料进场，破损的路沿石、路平石严禁使用。
3、严格执行三检制，积极配合监理工程师的工作，发现问题与时纠正。对顶面高程、直顺度等重要指标进行检测，要做到与时发现，与时处理。
4、完善技术管理体系，做好工工序技术交底
（1）经理部、施工队、工班三级技术管理网。现场施工过程中出现的问题，影响到工程质量的与时与设计监理部门沟通，妥善处理。编写好工序作业指导书。
（2）经理部每旬组织施工一次质量大检查，对质量情况进行讲评，指出存在的问题，制定整改措施。
（3）施工前组织施工人员对施工中注意事项培训。
7.1.2体系保证
1、项目经理部成立质量管理领导小组，项目经理为组长，技术主管为副组长，各专业工程师与职能部门主管参加。
2、施工队成立质量管理小组，施工队长为组长，技术主管为副组长，
工班长与队的职能人员参加。
3、项目部各管理层配专职质量检查人员。
4、加强质量教育与岗前培训。进行质量教育，提高质量意识。开工前进行专业、规范、操作要求、岗位责任的培训，规范每个参加项目施工的人员的行为。做到人人懂规范、讲规范、按规范施工。施工质量与每个人利害关系明确，做到人人胸中有数，达到科学化、标准化、规范化、程序化施工。
5、质检员紧盯现场，严把质量关。
7.1.3材料保证措施
1、材料进场后，通知质监站取样复检不合格材料严禁用于工程实体。
2、要求分包队伍对施工现场码放的材料制定一定的保护措施，不可随意堆放。
7.1.4施工阶段保证措施
1、施工前应熟悉图纸，如发现结构位置冲突，提前制定变更方案，并征得有关部门认可，防止后道工序破坏工序成果。
2、施工管理人员要合理安排工序，减少各工种交叉作业，杜绝各工种相互损坏。
3、路沿石必须挂通线进行施工,按侧平面顶面示高标线绷紧，按线码砌侧平
石，侧平石要安正，切忌前仰后合，侧面顶线顺直圆滑平顺，无高低错牙现象，平面无上下错台、内外错牙现象。
　　4、路沿石必须座浆砌筑，座浆必须密实，严禁塞缝砌筑。
　　5、路沿石接缝处错位不超过1mm；侧石与平石必须在中间均匀错缝。
　　6、路沿石侧平石应保证尺寸与光洁度满足设计要求。外观美观，对弯道部分侧石应按设计半径专门加工弯道石，砌筑时保证线形流畅、圆顺、拼缝紧密。弧形侧石必须人工精凿后抛光处理。
　　7、路沿石后背应还土夯实，夯实宽度不小于50mm，厚度不小于15mm。
　　8、路沿石勾缝：勾缝时必须再挂线，把侧石缝内的杂物剔除干净，用水润湿，然后用水泥砂浆灌缝填实勾干。
7.2质量保证体系框图
8.季节性施工措施
雨期要做好施工现场与各种临时设施的防排水工作，备齐必要的防雨器材与设备，要保持排水沟渠的畅通。备足工程常用材料，防止因雨天路滑交通受阻影响材料进场与施工正常进行
8.1技术准备
与气象部门取得联系，随时掌握气象预报，掌握汛情，以便更为合理地安排与指导施工。
8.2混凝土施工
雨期浇筑砼，对砼质量影响很大，主要表现在：
1、砼配合比将有轻微变化：雨水降临时，骨料的含水率会不同程度增加，解决办法：下雨浇筑时，加强对混凝土粗细骨料含水率与塌落度的测定，与时调整混凝土搅拌时用水量。
2、砼强度：遇到大雨时，浇筑完的砼被雨水冲刷后，表面的水泥浆被稀释或顺雨水流走，导致砼表面蜂窝麻面或露出骨料，甚至露出钢筋。解决办法：遇到大雨要停止浇注混凝土，已浇筑部位用彩条布覆盖，正在浇混凝土应根据结构情况考虑几道施工缝的留设位置。且模板隔离层在涂刷前要与时掌握天气预报，以防止隔离层被水冲掉，冲掉的隔离层应再涂刷一遍，消除拆模后出现蜂窝麻面与难以拆除等现象。
3、量大的混凝土浇注前要了解2-3天的天气预报，尽量避开雨天，混凝土浇筑现场要预备大量防雨材料，以备浇筑时突然遇雨时进行覆盖。
8.3现场材料
1、雨期施工时，现场排水系统应贯通，并派专人进行疏通，保证排水沟畅通，施工道路不积水，潮汛季节随时收听气象预报。
2、水泥、白灰等材料进场前，必须有堆放条件，料场应选在相对地势较高处，防止被水浸泡，并在周围挖排水沟以防积水。
3、小型构配件辅助材料要码放在事先备好的库房内，其余较大物资设备等要做好毡布覆盖工作。
9.绿色施工措施
9.1文明施工与环境保护目标
9.1.1文明施工目标
按建设部文明施工的管理规定要求，严格做好施工现场的各项文明施工措施，争创安全文明工地。
9.1.2环境保护目标
以维护良好自然环境与业主的良好社会形象为中心思想，做好环境保护无投诉，最大限度降低施工区域的扬尘，做到施工现场散装材料与土方堆放覆盖率100%，办公生活区黄土不露天；施工场界噪声排放达标，固定使用机械设备100%采取降噪措施。
9.1.3文明施工与环境保护管理体系
1、实行项目经理负责制，项目经理对施工期间的文明施工、环境保护管理工作负全面责任，由文明施工、环境保护领导小组负责协调、监督、检查项目部各部室、作业队的文明施工、环境保护工作。文明施工、环境保护领导小组，由11人组成，项目经理任组长，设副组长2人，组员4人。项目部《文明施工、环境管理体系》见下图。
组长：王顺强

副组长：汪毅
副组长：王顺彬

施工安全员：
卢坤杰
文明施工员：
王兰东方
环保检查员：
张建华

交通检查员：
蒋电波

现场保卫小队：黄振
文明施工小队：韩国强
交通疏导小队：张扬
卫生清扫小队:王治伟

施工现场

2、文明施工、环境保护领导小组积极开展创建活动，组织职工进行职业道德思想教育与质量安全技术教育，大力提倡职工文明与卫生，树立项目部全体员工良好的精神面貌。
3、文明施工、环境保护领导小组经常与现场监督员、建设单位、监理单位、市建委保持密切联系，与时了解信息、意见，把上级领导来现场检查指导作为学习机会，以学习经验、开拓视野、提高创建文明工地的整体水平。
4、保持与社区的密切联系，与时听取各种意见与建议，与时采取有力的防止环境污染措施。维护社区的安定与与谐。
5、由文明施工、环境保护领导小组按照各项指标规范要求，全面展开文明工地创建实施活动；有项目经理认真组织工地创建的各项决策；由各管理人员认真学习文明工地创建思想与实施内容，落实各项文明工地管理、各负其责，完成本岗位的工作职责。
第 1 页
10.应急措施
1、对于在施工期间由于正常行车不慎而发生轻微刮蹭施工设施与交通疏导设施的社会车辆，由施工指挥人员视其情况，请事主回项目部协商解决，并通知交通管理部门进行适当处理。
2、对于在施工期间由于违章行车而发生刮蹭施工设施与交通疏导设施的社会车辆，由施工指挥人员与时安排人员维护事故现场，疏导后方车辆，并立即通知交通管理部门进行事故处理。若发生人员伤亡情况，应立即拨打120或999急救 ，并在医务人员到场前，严禁自行抢救重伤员，以免因医疗急救知识不足，加重伤员病情；对事故中的轻伤员应与时采取施救措施，并将其代理事故现场。
3、对于在施工期间由于行车不当而发生大型车辆或危险品运输车辆的交通事故，在通知交通管理部门同时应与时安排起重设备与运输设备，与时清理道路并保护现场；必要时必须通知消防部门进行危险品泄露处理，防止危险品运输车辆泄露而带来的危险。
