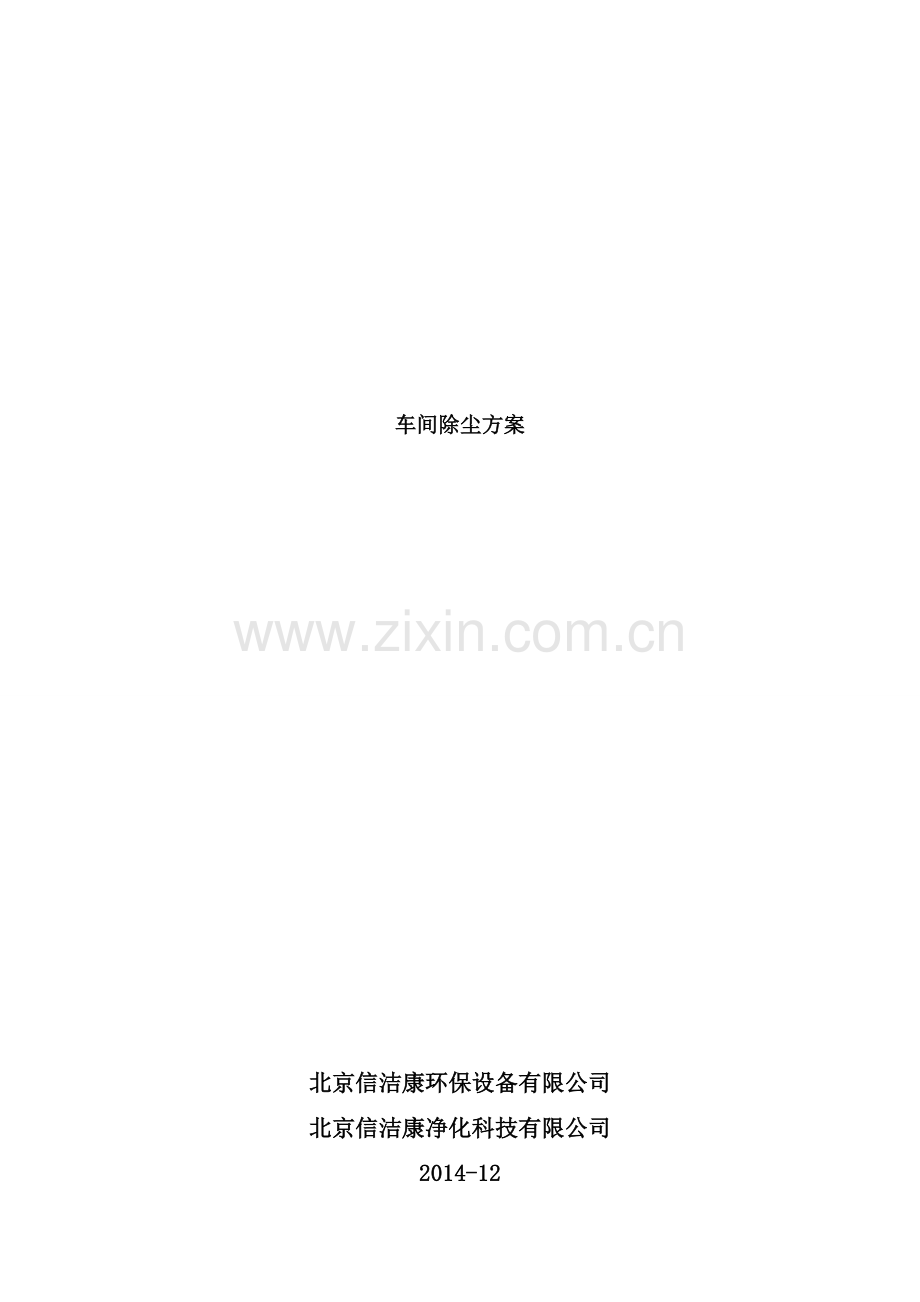

车间除尘方案

北京信洁康环保设备有限公司
北京信洁康净化科技有限公司
2014-12

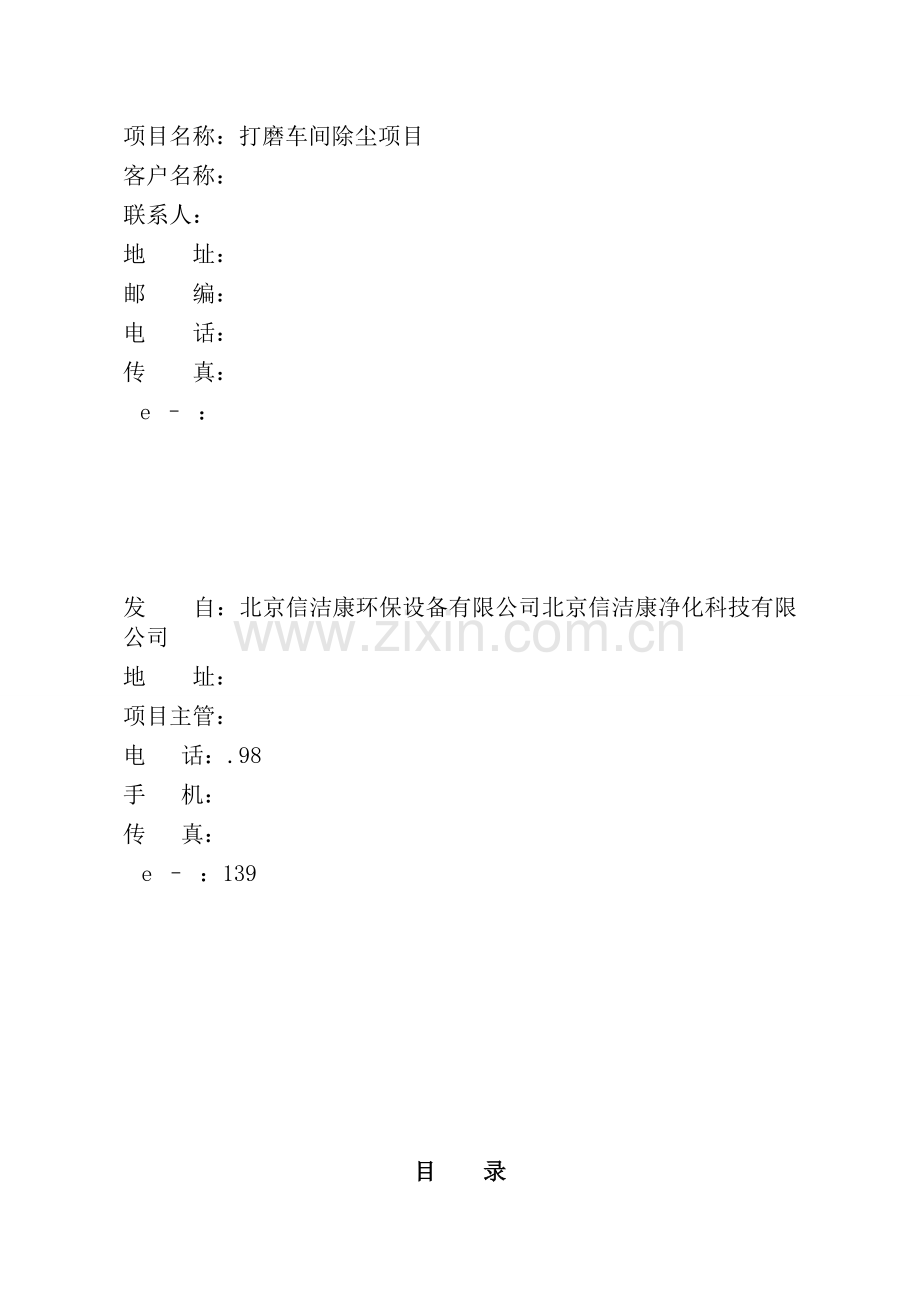

项目名称：打磨车间除尘项目
客户名称：
联系人：
地 址：
邮 编：
电 话：
传 真：
e – ：

发 自：北京信洁康环保设备有限公司北京信洁康净化科技有限公司
地 址：
项目主管：
电 话：.98
手 机：
传 真：
e – ：139

目 录
一、公司简介4
二、项目概况6
2.1项目基本情况6
2.2设计依据6
2.3设计参考资料6
三、 方案综述6
四、系统配置和报价9
五、安装调试工程及售后服务9
5.1 安装调试说明9
5.2 售后服务承诺9

一、公司简介

信洁康燕郊国际产业基地园区 北京信洁康环保设备有限公司是一家集环保产品研发、设计、制造、销售及安装服务于一体的环保企业。专业从事工业厂房内环境治理、大气污染治理、固体废弃物处理、烟气治理、水、气、土壤重金属治理等业务。
公司拥有整体厂房恒温恒湿控制和除尘、有机废气、有毒气体综合治理相结合的高端系统工程技术，是目前国内能解决这一关键性技术的企业之一。信洁康环保产品广泛应用于铁路、汽车、重工、电器、钢铁、冶金、电厂、电子、造纸、陶瓷、烟草、化工、玻璃制造等领域。
信洁康环保秉承“引进—吸收—集成—提高”的科研理念，在和德国、法国、丹麦等多家知名环保企业的长期技术合作中，不断追求技术创新，其产品技术及系统工程设计能力已达到国际最先进水平。
树百年企业，创世界品牌。让信洁康的事业造福于全人类，改善提高人文生态环境，让全世界的劳动者都能享受一个五星级的绿色工业场所，进而实现我们环保人的人生目标和价值。
信洁康环保，让空气更清新，让生活更美好！

二、项目概况
2.1项目基本情况
车间不定点除尘。
相关设计参数如下：
工程地点北京市
建筑概况
生产工艺
室外气象参数室外计算（干球）温度：夏季：33.2℃冬季：-12℃
夏季室外计算（湿球）温度：26.4℃
室外计算相对湿度：冬季空调45%，最热月平均78%
2.2设计依据
1. 贵方提供的技术资料和相关图纸
2. 现场勘察及技术交流
3．搜集的相关项目数据
2.3设计参考资料
（1） 《大气污染综合排放标准》 16297-1996
（2） 《采暖通风和空气调节设计规范》50019-2003
（3） 《通风和空调工程施工质量验收规范》50243-2002
（4） 《工业场所有害因素职业接触极限值》2-2007
（5） 《生产设备安全卫生设计守则》5083-1999
（6） 《工业企业厂界噪声标准》12348-90
（7） 《简明通风设计手册》，中国建筑工业出版社
（8） 《三废处理工程技术手册》，化学工业出版社
（9） 《除尘装置系统及设备设计选用手册》，中国化学工业出版社
三、 方案综述

车间除尘设计方案

车间除尘：在车间内安装除尘设备，能够迅速除去切割、打磨、喷漆等所产生的漂浮在空气中的粉尘。保持车间空气处于清洁状态。
车间温度：该方案应充分考虑冬季车间温度情况，应该尽可能减少排风量，避免车间在冬季暖气温度的损失。
适合大厂房：设备为我公司发明产品（专利正申请过程中）！
除尘机组运行原理图：

原理说明：
根据空气运动学原理，组织整个车间内空气有组织，有方向运动，该设备不仅可以快速收回漂浮在空气中的一切颗粒，保障车间始终处于清洁状态，有效解决了车间面积大，粉尘收集困难的问题。同时，也解决了大风量的排风带来的车间温度损失。该设备无需安装基础，使用方便，维护简单等优点。
设计特点：
1.造价经济：此方法是在传统吸风除尘机组上，减少了抽风管路。可节省管道、风罩制作费用。
2.运行经济：因减少风管阻力，电机功率选缩小约30%，减少运行成本。本机功率仅4.5.
3.除尘彻底：两级过滤，全铝过滤网过滤阻挡大颗粒粉尘，无纺布过滤单元对空气过滤效率可达到5颗粒大于95%。
4.运行可靠：已经在玻璃钢制造和家具制造厂等行业使用，除尘效果非常明显，客户非常满意。
5.车间温度：机组采用内循环方式，对室内温度没有改变，有利于保持车间暖气温度。
6运行成本低：对于大面积厂房，选择多台设备，可根据生产情况选择运行除尘设备的台数，避免中央除尘机组全负荷运行造成的资源浪费。

单台除尘机组原理及参数：

机组外形尺寸（宽）2700*（高）2700*（厚）900。
机组外框：标准净化铝型材框架。
机组箱板：25厚纯平净化彩钢板，白色。
过滤器：600*600*500-3600 ，计8块。
600*600*20-3600 全铝过滤计8块。
风机：低噪音轴流式风机，风量10000×3台。
电机：380501.5×3台，转速1440。
电控箱：风机启停控制，电机过流、缺相保护功能。
导流风罩：尺寸600×600×500×3台。
其它：检修门、底架、脚轮按照工厂标准配置。
安装：该机组安装无需地基，一般贴墙放置即可，可以移动。

安装说明：
机组放置位置仅表明安装方位，尽量贴墙放置，本图暂不另标注安装位置尺寸，现场另行调整。

四、系统配置和报价

综 合 报 价 单

序号
名称
用途
数量
单价（万元）
小计（万元）
1
内循环除尘机
除尘
8
1.8
14.4
合计总价14.4万元

以上价格包含设备、运输、安装、调试及增值税发票税费用。
五、安装调试工程及售后服务
5.1 安装调试说明
安装调试由信洁康公司完成，信洁康公司将依据工程大小派技术人员进行现场指导，派相应名额经验丰富的安装人员现场安装。为使安装顺利进行，客户必须考虑以下必要条件，即现场是否具备安装条件，设备基础是否完工，必要的安装支持是否具备。
安装过程中，客户需提供如下必要支持：起重机、带驾驶员的叉车、电焊机等，以及现场协调专业人员。
客户应提供三相五芯电源(38050)线，连接到主电控柜位置。
为安全施工，安装前客户需明确告知现场安全注意事项及特别规定。提供必要的安全识别标志和灭火装置。
5.2 售后服务承诺
北京信洁康环保设备有限公司配备有高素质的工程技术服务工程师，专门负责售后服务工作。方便及时为用户提供优质满意的服务是我公司的承诺。
设备主机保修一年，保修期从设备安装调试完毕之日起计算。
我方将为贵方建立专门的售后服务全天候联系渠道，对于贵方的服务要求或技术咨询，我方在收到贵方的具有准确信息的通知后2小时内做出反应，对于普通故障，我方将以电话、传真或形式联系贵方，尽快恢复生产。对于仍然不能解决的故障，我方将在6小时内保证售后服务的技术人员赶到贵方现场，同时，如果属于一般故障，我方保证在到达现场之后24小时内恢复设备正常运行。
向贵方提供的售后服务及技术支持内容还包括远程技术指导、远程技术咨询及不定期的上门服务等。
设备现场安装照片
