铁艺栏杆施工设计.doc

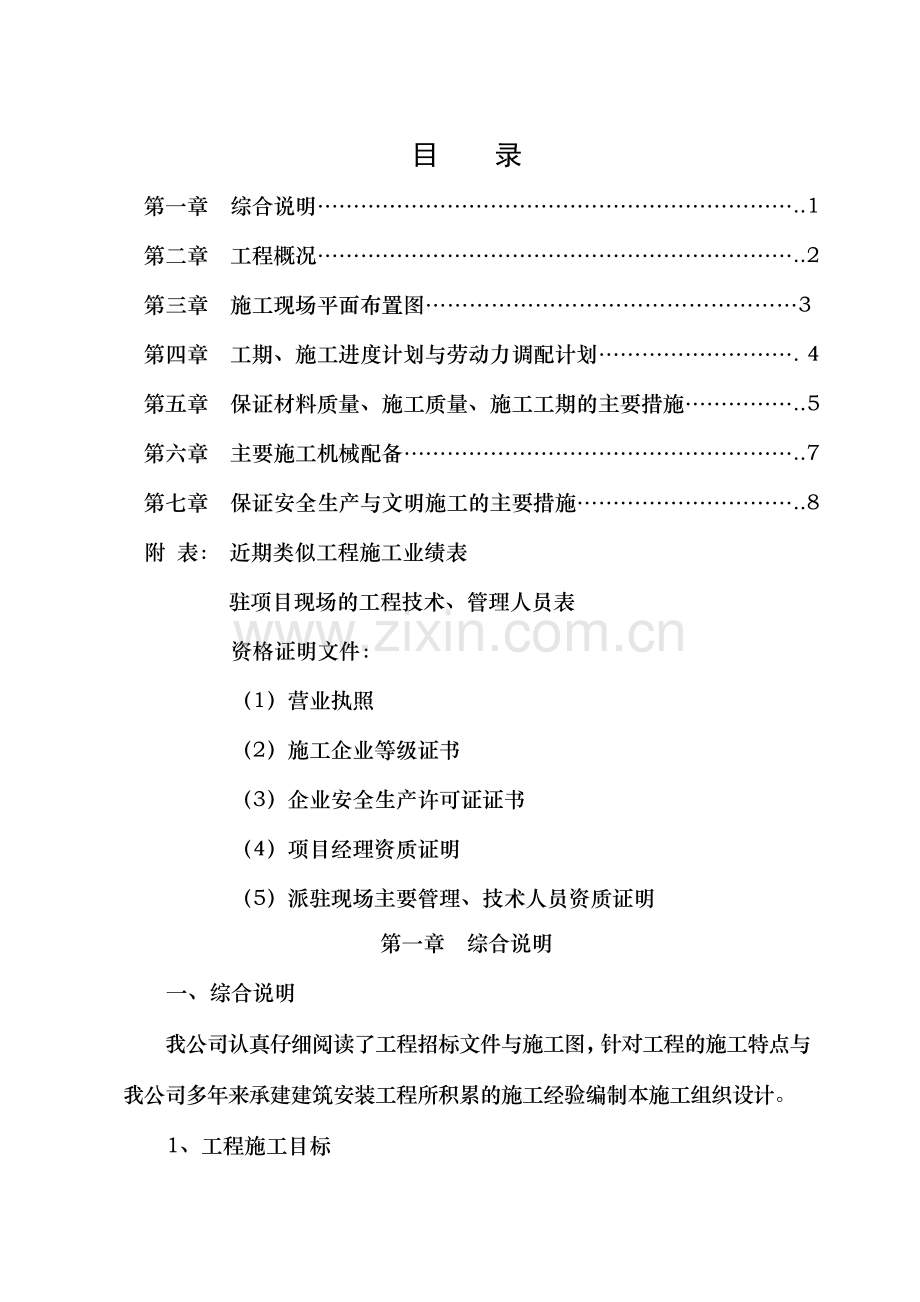

目 录
第一章 综合说明…………………………………………………………..1
第二章 工程概况…………………………………………………………..2
第三章 施工现场平面布置图……………………………………………3
第四章 工期、施工进度计划与劳动力调配计划………………………. 4
第五章 保证材料质量、施工质量、施工工期的主要措施……………..5
第六章 主要施工机械配备………………………………………………..7
第七章 保证安全生产与文明施工的主要措施…………………………..8
附 表： 近期类似工程施工业绩表
驻项目现场的工程技术、管理人员表
资格证明文件：
（1）营业执照
（2）施工企业等级证书
（3）企业安全生产许可证证书
（4）项目经理资质证明
（5）派驻现场主要管理、技术人员资质证明
第一章 综合说明
一、综合说明
我公司认真仔细阅读了工程招标文件与施工图，针对工程的施工特点与我公司多年来承建建筑安装工程所积累的施工经验编制本施工组织设计。

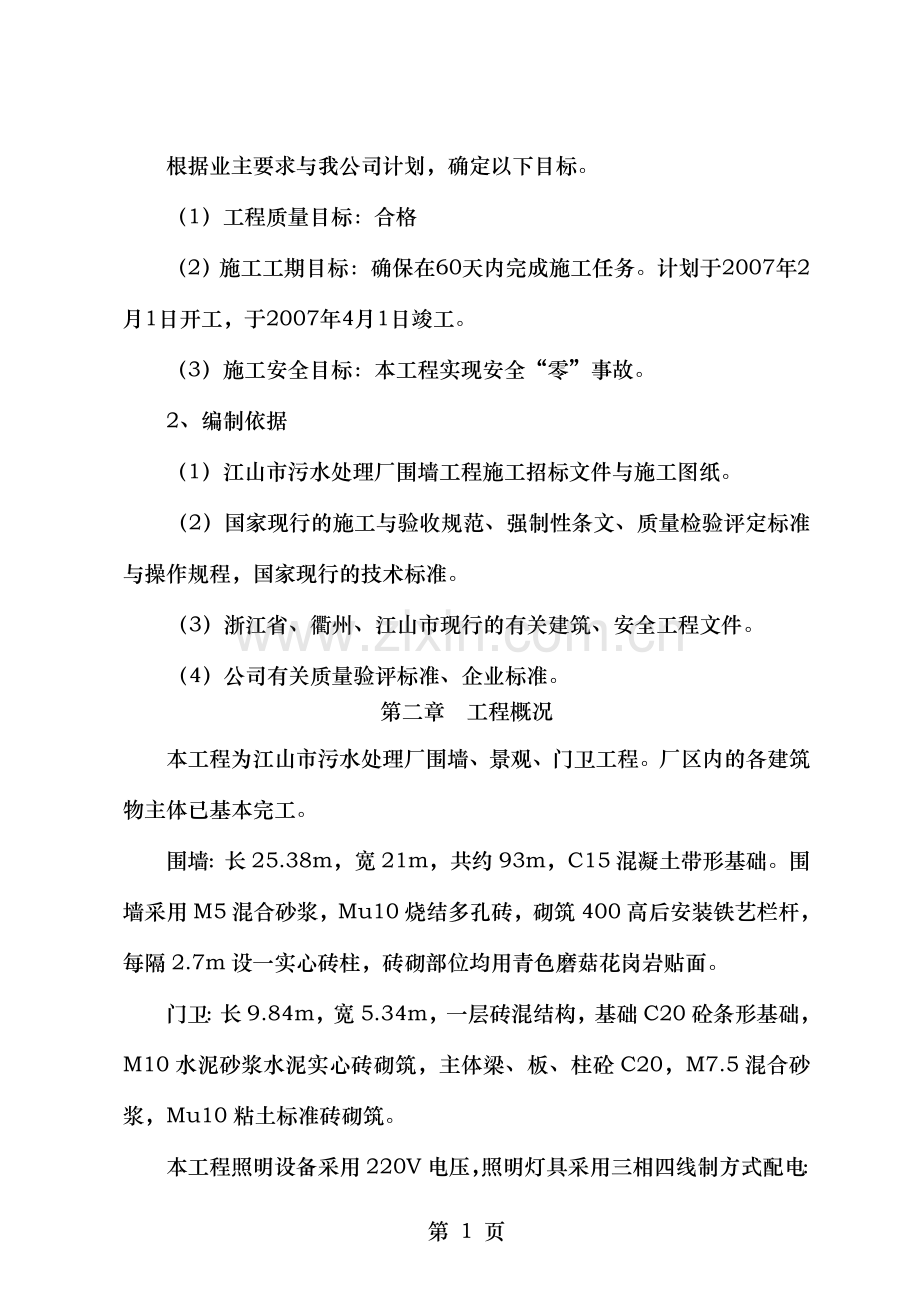

1、工程施工目标
根据业主要求与我公司计划，确定以下目标。
（1）工程质量目标：合格
（2）施工工期目标：确保在60天内完成施工任务。计划于2007年2月1日开工，于2007年4月1日竣工。
（3）施工安全目标：本工程实现安全“零”事故。
2、编制依据
（1）江山市污水处理厂围墙工程施工招标文件与施工图纸。
（2）国家现行的施工与验收规范、强制性条文、质量检验评定标准与操作规程，国家现行的技术标准。
（3）浙江省、衢州、江山市现行的有关建筑、安全工程文件。
（4）公司有关质量验评标准、企业标准。
第二章 工程概况
本工程为江山市污水处理厂围墙、景观、门卫工程。厂区内的各建筑物主体已基本完工。
围墙：长25.38m，宽21m，共约93m，C15混凝土带形基础。围墙采用M5混合砂浆，Mu10烧结多孔砖，砌筑400高后安装铁艺栏杆，每隔2.7m设一实心砖柱，砖砌部位均用青色磨菇花岗岩贴面。
门卫：长9.84m，宽5.34m，一层砖混结构，基础C20砼条形基础，M10水泥砂浆水泥实心砖砌筑，主体梁、板、柱砼C20，M7.5混合砂浆，Mu10粘土标准砖砌筑。
本工程照明设备采用220V电压，照明灯具采用三相四线制方式配电：配电回路的灯具接线按a、b、c相连续连接。
灯光采用集中控制，控制方式采用手动控制、时间控制两种方式，每种控制方式分为平日照明与节日照明两种开灯模式，自动控制采用时控开关（KJ316T）。
管线采用YJV电缆穿PVC管保护，埋地暗敷，埋深0.7m，沿围墙铺设两个配电回路，每个回路间隔一个围墙灯连续接线。
第 9 页
第三章 施工现场平面布置图
第四章 工期、施工进度计划
与劳动力调配计划
本工程施工工期目标：60天。
1、根据施工工期与工程实际情况，科学合理的安排施工顺序与施工时间，结合平面与立面交叉施工，投入足够的材料、机具、劳动力、精心组织施工，使工程顺利进行，以实现加快施工进度。
2、工程进度计划在实际施工执行过程中，还要根据客观变化的情况，进行修改与调整，通过月施工作业计划与施工现场生产会议来完成施工进度的控制与局部调整。
3、项目劳动组织根据月度劳动力计划，进行调配，使各阶段、各工种互相搭配合理，均衡施工，确保项目对各种劳动力需要，确保施工进度计划的完成。
4、施工进度计划表（附后）
5、劳动力调配计划表（附后）
第五章 保证材料质量、施工质量、施工工期的主 要 措 施
一、材料质量、施工质量主要措施
（一）砌体工程
1、材料要求：材料进场时必须进行试验合格后方可使用；块石灰在熟化时间必须≥7d，磨细石灰粉（袋灰）必须≥2d。
2、质量要求
(1)砌体必须符合“横平竖直，上下错开，内外搭接，砂浆饱满”原则。
(2)原材料计量应准确，砂浆搅拌时间必须≥2min，并随拌随用，水泥砂浆、混合砂浆分别在3h与4h内使用完毕，温度>30度时，应分别在2h与3h内使用完毕。
(3) 垂直度、平整度、灰缝厚度、水平灰缝等必须符合有关施工质量验评标准。
(4) 落地砂浆与时清除，以免与地面粘结，影响下道工序施工。
3、施工措施：
砌筑前，先把基层清理干净，高低不平整超过20mm处用素砼找平，20mm的用水泥砂浆找平，保证砌体的水平度。砌体转角与交接处应同时砌筑。
（二）磨菇面花岗岩贴面工程
磨菇面花岗岩安装前，墙面清理干净，浇水润湿后，用1:3水泥砂浆打底，就手带毛。然后用水平尺定出水平标准线。再量出镶贴花岗岩墙面的面积，算好纵横的皮数，划出皮数杆。
对镶贴磨菇面花岗岩的墙面，上下用托线板挂直，横向用长靠尺或小弦线拉平，随即用废石料抹上混合灰贴灰饼，灰饼的间距为1.5m左右。
打底后一般2~3天开始贴磨菇面花岗岩。先浇水湿润墙面，根据皮数杆在最下一皮面砖的下口放好垫尺板，作为贴第一行磨菇面花岗岩的依据。按设计要求挑选规格、颜色一致的面砖，用水浸泡2~3h，取出阴干备用。
磨菇面花岗岩镶贴时，一般由下往上进行。贴磨菇面花岗岩的砂浆为配合比1:0.3:3的水泥、石灰膏、砂混合灰。磨菇面花岗岩贴上后，用木质小铲轻轻敲击，使之灰浆饱满，与基层粘结牢固，并用靠尺纵横按灰饼靠平。
粘贴墙面磨菇面花岗岩时，一般从阳角开始，使不成整块的磨菇面花岗岩留在阴角。
每层磨菇面花岗岩缝须横平竖直，特别是上口须成一线。
下班前须将磨菇面花岗岩面上的砂浆用棉纱擦净。
（三）建筑电气工程
电气工程包括照明、避雷接地系统。
材料要求：进场的材料必须有合格证、检测报告，并优先选用推广性优质产品。
主要施工方法：
1、配管
A、根据图纸要求，沿墙、埋地暗敷。
B、塑料管敷设：
a、对使用塑料管，必须预先选择管子不能有破裂与砂眼。
b、预埋前检查管子是否堵塞，管子接口处必须严密。
c、管线明时应做到横平竖直，在进入配电箱落孔时应做插直弯。在进入接线盒、灯头盒、开关盒或配电箱进应用配套的零件固定。
d、管线安装时就先布管后穿线，严禁管线同敷。
e、管线电线在塑料管内不得有接头，分支接头应接线盒内进行。
2、配电箱：
a、配电箱柜内接线须整齐，接地完好，静态调试完毕后，方可送电试验。
二、工期保证措施
工程进度的快慢不仅直接影响到建设单位的投资效益，而且影响到经济建设与社会形象，同时也是对我公司进行实力与信誉考核，为保证该工程在规定时间内完成，将采取以下主要措施：
1、工程中标由我公司承建后，立即进行施工准备工作，项目经理部人员进入施工现场，熟悉地形、地质情况、搭建临时设施。
2、公司工程经营科派专人与甲方代表共同办理有关许可证，尽可能早开工。
3、根据施工进度计划，公司与项目经理签订包工期、包质量、包安全责任书，项目经理根据施工进度，与各配合工种签订确保工期责任书。
4、配齐必要的雨具，保证工程连续作业。
5、将工期奖罚落实到项目经理部，未在规定工期内完工，罚金全部由项目经理部承担，以激励项目经理部的积极性。
6、合理安排施工程序，且配备足够劳动力。
7、根据目标工期科学地制定施工进度网络计划，合理安排施工顺利，工序相互交叉，缩短工期，每三天检查一次，使施工情况始终处于动态实时控制中。
8、放弃节假日休假，增加有效工作日。
9、加强土建与安装配合，准确留置预留孔洞，避免引起的返工。
第六章 主要施工机械配备
施工机具配备应便于施工，根据工程进度与时进场。水平运输采用手推车。拟投入的主要施工机械设备详见下表。
序号
机械名称
牌号、产地
已使用年 限
规格型号
功率
数
量
单
位
目 前
在何处
进场时间
退场时间
1
挖土机
1
PC-230
1
台
仓 库
开 工
土方结束
2
载重式自卸汽车
1
5T
1
台
仓 库
开 工
土方结束
3
混凝土搅拌机
2
JZC350
7.5KW
1
台
仓 库
开 工
砼工程结束
4
砂浆搅拌机
1
UJW200
5.5KW
1
台
仓 库
开 工
砌体工程结束
5
插入式振动器
2
ZN50
1.5KW
1
台
仓 库
开 工
砼工程结束
6
木工机具
2
MJ104
9KW
15
台
仓 库
开 工
砼工程结束
7
翻 斗 车
1
GO40
30
辆
仓 库
开 工
竣 工

第七章 保证安全生产与文明施工的主要措施
　　一、安全生产保证措施
　　1、安全管理目标
　　安全生产目标：杜绝重大伤亡事故与机械安全事故，轻伤事故频率控制在1.5‰以下。
　　文明施工目标：把本工地建成无烟工地、整洁工地、创江山市标化工地。
　　2、安全管理制度与方法
　　①执行安全交底制度。
　　在施工作业前，由安全员向班组作书面的安全交底，班长签字，并与时向全体操作人员交底。
　　②执行施工前安全检查制。
　　各班组在施工前对所施工的部位进行安全检查，发现隐患与时报告，经处理解决后方可进行施工操作。
　　③加强对施工人员的安全意识教育，提高自我防护意识。
　　建立安全进场前进行三级安全教育，以后定期不定期地进行安全生产教育，加强安全生产、文明施工的意识。
　　④建立安全生产责任制，定期组织安全生产大检查。
　　建立安全生产评定制度，根据安全生产责任制的规定进行评比，对安全生产优良的班组与个人给予奖励，对不注意安全生产的则给予批评甚至处罚。
　　3、主要预防与控制措施
　　①所有机电设备实行专人负责操作，并持证上岗，非专业人员不得运用设备，供电设备要遮盖严密，经常检修，并设备漏电保护器。
　　②现场施工用电严格遵照《施工现场临时用电安全技术规范》的有关规定与要求进行布置与架设，不定期对闸刀开关、插座与漏电保护器的灵敏度进行常规的使用安全检查。
　　③随时听取气象预报资料，根据气象预报，提前作好防风防雨措施，并切实按措施严格执行，并合理安排现场施工生产。
　　4、安全生产管理
　　①每一位进场工人，应与时对其进行进场安全教育，发放安全知识手册，与其签订安全生产责任合同，使工人们能够提高警惕，把安全生产常记在心。
　　②同样项目经理部将与每一位管理人员签订安全责任合同，以利本工程所有参加人员都能将安全生产意识大提高一步。
　　5、安全岗位责任制
安全生产是关系到职工的生命安全与国家财产不受损失，因此，必须贯彻“安全第一、预防为主”的方针，加强安全管理，做好安全生产文明生产，为了贯彻执行安全生产方针，切实加强管理，保证职工在生产过程中安全与健康，促进生产的发展，制定安全岗位责任制。
　　7、安全管理制度
　　①实行安全教育交底制度
　　三级安全教育与分部分项工程质量安全交底。
　　②施工现场安全纪律
　　严格遵守施工现场安全生产六大纪律，安全防护标准与建筑安装工人安全技术操作规程。
　　二、现场文明施工保证措施
①结合本工程现场的文明施工要求，提高工程的健康水平，以饱满的精神，完成本工程。
　　②利用各种宣传形式，开展爱国卫生教育，积极配合城管指挥部搞好周围环境保洁工作，由项目部综合办公室负责监督。
　　③施工现场道路应畅通、平坦、整洁、建筑材料与周围材料按平面图分类堆放整齐，定期检查。
　　④现场四周设排水沟，与时排除积水，对砼搅拌机、砂浆机等冲洗用水必须经澄清后排入排水沟。
⑤现场设置厕所、垃圾桶，并安排人员定期清洁。
近期类似工程施工业绩表
序号
工 程 名 称
完工
日期
工程结构
特 征
工程
规模
结算造价
(万元)
质量评定
项目经理
技术负责
1
华顿服饰厂房工程
05.11
框混/四层
3469m2
117.0
合格
蒋石水
余善富
2
顺泰化工结构厂房工程
06.1
钢结构
3400m2
194.9
合格
蒋石水
余善富
驻项目现场的工程技术、管理人员表
姓 名
本工程拟任岗位
年龄
性别
专业
学历
专业年限
现任职务与职称
安排上岗
起止时间
到位率
(日历天)
类似工程的经历、业绩介绍
蒋石水
项目经理
54
男
初中
26
助 工
开工~竣工
70%
顺泰化工结构
厂房工程
余善富
技术负责
46
男
高中
20
助 工
开工~竣工
100%
顺泰化工结构
厂房工程
严荣生
现场施工
51
男
高中
30
工程师
开工~竣工
100%
顺泰化工结构
厂房工程
姜正平
质量监督
50
男
高中
30
工程师
开工~竣工
100%
顺泰化工结构
厂房工程
童娟芳
安全管理
29
女
高中
5
助 工
开工~竣工
100%
顺泰化工结构
厂房工程
周方勇
资料员
29
男
高中
10
助 工
开工~竣工
100%
顺泰化工结构
厂房工程
范芝梅
材料员
30
女
高中
5
助 工
开工~竣工
100%
顺泰化工结构
厂房工程
周小蓉
财 务
40
女
高中
10
助 工
开工~竣工
100%
顺泰化工结构
厂房工程
毛雪琴
合同管理
32
女
高中
5
助 工
开工~竣工
100%
顺泰化工结构
厂房工程
注：1、我方与分包单位的项目经理、技术负责、施工、质量、安全、材料、财务、合同以与各主要专业工种负责人均已列入。
2、列入本表人员的更换须经发包单位同意，擅自更换或不到位均属违约行为。
劳动力调配计划
工 种
人数
目前在何工地上岗
计划进场时间
计划退场时间
挖土工
3
待 岗
开 工
土方工程结束
木 工
5
待 岗
开 工
砼工程结束
泥 工
5
待 岗
开 工
砼工程结束
砼 工
10
待 岗
开 工
砌体工程结束
普 工
10
待 岗
开 工
竣 工
电 工
3
待 岗
开 工
竣 工
镶贴工
5
待 岗
砌体结束
竣 工
铁件安装工
3
待 岗
砌体结束
竣 工
合 计
44

劳动力资源动态分布

人数（每格 人）

50

10
40

30

20

10

月度
2007.2
2007.3
2007.4
