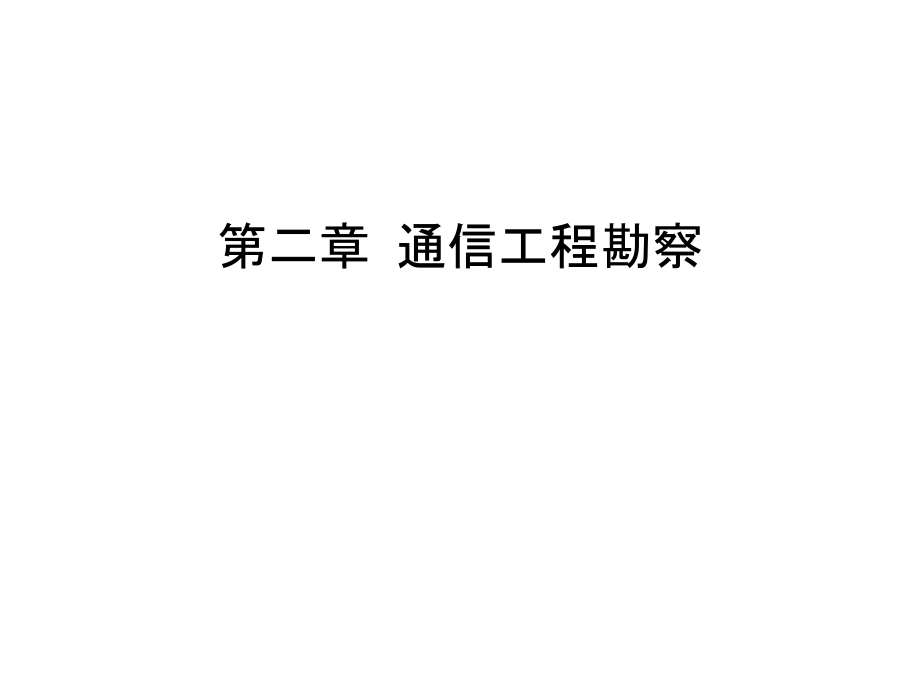

第二章-通信工程勘察演示教学.ppt_第1页
第1页 / 共50页
第二章-通信工程勘察演示教学.ppt_第2页
第2页 / 共50页


点击查看更多>>
资源描述
,第二级,第三级,第四级,第五级,通信工程勘察,第二章 通信工程勘察,2,工程勘察的目的,工程勘察的目的是为设计和施工提供可靠的依据,,包括工程可行性研究报告查勘、工程方案查勘、初步设计查勘和施工图测量等内容。,在现场勘察中,如果发现与设计任务书有较大出入的问题,应上报原下达任务书的单位重新审定,并在设计中特别加以论证说明。,勘察主要侧重于项目可行性的了解;应多方案一起进行,并积极征询分建设单位、各相关部门的意见,注意近期与远期、局部与整体的发展情况,收集配套工程与设施的相关资料。,3,工程勘察的内容,通信工程勘察包括,查勘,和,测量,两个工序,根据工程规模大小可分为方案查勘、初步设计查勘和现场测量三个阶段。对建设规模较大、技术较复杂的工程,需要首先进行方案查勘;对于二阶段设计的工程,应根据设计任务书的要求进行初步设计查勘后进行测量;对于一阶段设计,则查勘和测量同时进行。,2.2,通信工程查勘,2.2.1,查勘前准备工作,1.,研究设计任务书或可行性报告的内容与要求。了解工程概况和要求,明确工程任务和范围,如工程性质、规模大小、建设理由、近、远期规划等等。,2.,收集与工程有关的文件、图纸和资料。一项工程的资料收集工作将贯穿勘察设计的全过程,主要资料应在查勘前和查勘中收集齐全。为避免和其他部门发生冲突,或造成不必要的损失,应提前向相关单位和部门调查了解、收集相关其他建设方面的资料,并争取他们的支持和配合。,相关部门为:计委、建委、电信、铁路、交通、电力、水利、农田、气象、燃化、冶金工业、地质、广播电台、军事等部门。对改扩建工程,还应收集原有工程资料。,3,制定查勘计划。根据设计任务书和所收集的资料,对工程概貌勾出一个粗略的方案作为制定查勘计划的依据。在,1,:,50000,地形图上初步标出拟定的通信路由方案,初步拟定无人站站址的设置地点,并测量标出相关位置。,4,人员组织。查勘小组应由设计、建设维护、施工等单位组成,人员多少视工程规模大小而定。,5,准备查勘工具。可根据不同查勘任务准备不同的工具,一般通用工具有:望远镜、测距仪、地阻测试仪、罗盘仪、皮尺、绳尺(地链)、标杆、随带式图板、工具袋等,以及查勘时所需要的表格、纸张、文具等。,2.2.2,明确查勘任务,1,选定线路与沿线城镇、公路、铁路、河流、水库桥梁等地形地物的相对位置,选定进入城区内所占用街道的位置,选定在特殊地段的线路敷设具体位置。,2,配合通信、电力土建专业人员,根据设计任务书的要求,选定站址,并商定有关站的总平面布置以及线缆的进线方式和走向位置。,3,拟定有人段内各项系统的配置方案,拟定无人站的具体位置,无人站的建筑结构和施工工艺要求,确定中继设备的供电方式和业务联络方式。,4,根据地形自然条件,首先拟定线路的敷设方式,然后由敷设方式确定各地段所使用的线缆规格和型号。,5,拟定线路上需要防雷、防蚀、防强电、防洪、防鼠及机械损伤的地段和防护措施。,6,拟定维护段、巡房、水线房的位置,提出维护工具、仪表及交通工具的配置,结合监控报警系统,提出维护工作的安排意见。,7,对于穿越铁路、公路、重要河道、大堤、路肩以及进入市区等处的线路,应协同建设单位与相关主管单位协商线路需要穿越的地点保护措施及进局路由。,2.2.3,硅芯管道查勘,硅芯管是一种内壁带有硅胶质固体润滑剂的新型复合管道,用来包裹光缆,广泛运用于光电缆通信网络系统。,1,总体要求,(,1,)勘察前先由设计负责人对全程路由分段进行熟悉、确定大致路由和测量分界点,随后按人员安排表分组测量。,(,2,)对选定的路由进行详细测量,对障碍需要提出具体的处理办法,并在现场使用仪器在指定点打桩做标记。标桩和油漆记号在现场标志必须醒目易找,符号正确,距离准确。,(,3,)查勘定标确定的路由位置必须和现场有关各种地下管线,在平面上和立面上相互间不受任何影响,力求达到各自行业规范的技术标准。对路由上的主要障碍,如是否过大桥、大河、涵洞、铁路等进行合理的处理,并就处理这些障碍的赔补等问题征求当地建设方的意见。,(,4,)对在管道中心线两侧,各边,6,至,12m,周边的地面上下一切设施状况进行测量,如:地面的树木、广告牌、消防栓、信号箱、车站、路程桩、花台等及燃气井盖、自来水盖、下水道盖、化粪池盖、其他通信井盖等都要分别作距离、大小尺寸测量,绘制管道平面图。对地下部分要测量埋深,地下管线规格程式数量,横穿各类管道上下情况及相互距离,了解水源流向,污染程度。询问或测量当地标高,根据土石情况,水位情况,测绘管道纵断面图。,(,5,)查勘时应认真统计管道占用绿化带面积,砍伐移栽树木,估计各段土石比例,开挖各种路面数据,摆摊设点迁移方案,迁改其他管网地点、数量及措施等。,(,6,)尽量不要在已建管道中开孔。,(,7,)查勘完毕向建设方汇报,形成查勘纪要报设计院存档。,2.2.4,管道线路查勘,1,硅芯管管道线路查勘要求,定位、测量每个标石长度,同时记录每个人手孔至相邻标石的段长。,在草图上具体区分人手孔是人孔还是手孔,同时要求尽量能够区分人手孔尺寸。,目前硅芯管内穿放光缆的具体情况,光缆接头的人手孔内的接头布放情况,包括布放几个接头以及在人手孔哪一侧,预留光缆的盘放情况。,记录线路需要过特殊障碍点的人手孔位置。,打开每个人手孔,记录硅芯管的子管的颜色,并且了解哪一种颜色管为本期使用。,记录积水情况,确定本工程是否需要抽水。,2,城区管道查勘要求,记录管道路由及人手孔间段长、人手孔位置。,打开每个人手孔,记录管孔断面图、管孔占位图。如管道两侧人手孔断面不一致要求绘出。,本期线路敷设在哪一个管孔。,对合建管道应着重注意管位情况,一定要弄清建设方的管孔情况。,本期管道是否新放子管,如果新放确定放在哪个管孔内,如果不新放子管,则标注本期工程需要放的子管。,记录积水情况,确定本工程是否需要抽水。,记录人手孔内已有的线路接头情况,以及线路预留盘放情况。,2.2.5,架空杆路查勘,1,查勘内容,与建设单位核定总体建设方案后确定查勘内容,包括:,通信网络结构;,建设段落,连接站址数;,基本杆高;,线路容量的选择;,支线线路连接方案;,主要障碍的处理方式;,明确基本杆距、拉线程式的选择原则、拉线上把中把固定方式等。,2,查勘要求,总体要求,根据已确定的建设方案,会同建设方、公路、规划、城建等部门拟定杆路路由,了解沿线地形、地貌、建筑设施等情况。,平坦及直线段落可用测距仪测量长度,拐角处钉桩,段落内部存在主要障碍时,如过河流、水塘、公路等则需要增设障碍桩,并需测量障碍离桩的位置以及障碍宽度,以方便今后排列杆子时能避开障碍。,拐弯较多及地形复杂段落采用拖地链方式测量。,在拟定的路由上如遇到穿越公路、铁路、涵洞时,要求绘出涵洞的立面图,标明线路的安装位置。,测出线路跨越河流、公路等处跨距,并根据跨距、公路路面高度、河流最高水位等确定特殊杆位的杆高,并在勘察草图中注明跨越档、飞线段落正辅吊线程式、拉线设置规格与位置。,对杆路沿线与电力线或其他通信线等发生交越时,应提出本线路与电力线等交越的保护方案。,2,钉桩要求,(,1,)直线段,每,200,300m,定桩。,(,2,)一些比较大的障碍,如过河流、塘,需要增设障碍桩。,(,3,)终端杆、转角杆处需要三点定位。拐弯处需要测量转向角,转角小于,45,时,新设单股拉线,当大于,45,时,应分设顶头拉线。,3,记录要求,勘察过程中要求记录路由方向、拐弯角度、道路路名、离路距离、周围建筑环境以及地理地貌、其他运营商线路、电力线、河流桥梁名称、地名、道路坡度等。此外,对于沿线遇到的主要障碍,如辅助吊线过河、钢管过桥、顶管过路、过铁路、高速公路、涵洞等,要绘出相应的平面图和侧面图,必要时应与建设方沟通,确定保护方式。,2.2.6,基站查勘,1,准备查勘工具,在对基站机房进行查勘时,需要准备以下查勘工具:,站表,用来提供基站名称、地址等基本信息;,GPS,,用来读取基站经纬度;,指北针,用来提供机房、铁塔的方位;,卷尺,用来测量机房尺寸、铁塔位置等;,相机,用来记录局部难点与周围环境;,地图,用来方便尽快找到基站。,2,基站机房内查勘要点,机房应具备适当的面积,便于扩容和引入,4G/5G,系统;,机房净高应保证至少比最高设备高度高出,20cm,,否则难以走线;,有线缆相连的设备间要保证有走线架连通;,信号线与电力线之间尽可能减少交叉,尽可能避免馈线在室内拐大角度弯;,要预留设备维护、人员走动的空间;,新开馈孔时应注意室外情况,避开梁、柱;,若在机房中有下水管,要做隔板封起来,避免漏水;,自建隔板上不能使用壁挂设备;,要注意空调外机的安装位置,以免发生建设纠纷。,3,基站电源查勘要点,基站交流电可通过铠装电缆,采用地埋或架空方式引入机房,交流引入容量一般为,15,20KW,。,基站机房内应设置交流配电屏或交流配电箱,内置浪涌保护器,SPD,,负责基站内的所有负荷,包括开关电源、空调、照明、墙壁插座等的电源分配。,交流配电屏或交流配电箱的容量应根据引电方式和基站位置确定,多用,400A,或,630A,的进线容量。,市电供应可设置稳压器或采用专用变压器。,基站机房的直流供电系统可按图,2-1,所示进行配置。,基站开关电源应是综合的小容量电源,具有电源,LVD,功能,当一次下电时,应脱离非重要设备,如,BTS,等,二次下电时,应脱离重要设备,如蓄电池组、传输设备等。,开关电源整流模块数量按,N+1,冗余方式配置。,2.3,施工图测量,查勘工作结束后,应进行施工图测量,它实际上是与现场设计的结合过程,是施工用图的具体测绘工作,设计过程中很大一部分问题需在测量时解决。通过测量使线路的路由位置、安装工艺、各项防护措施进一步具体化,为编制工程预算提供编制依据。施工测量的准确性和可靠性直接影响到工程的安全、质量、投资、施工维护等。,2.3.1,测量准备,人员准备,测量人员一般分为五个大组,即大旗组、测距组、测绘组、测防组及对外调查联系组。应根据测量规模和难度,配备相应人员,定制日程进度,具体人员配备表可参照表,1-2.,。,序号,工作内容,技术人员,技工,普工,备注,1,大旗组,1,2,人员可视情况适度增减,2,测距组:等级和障碍处理,1,前链、后杆、传标杆、,1,2,钉标桩,1,1,3,测绘组,1,1,1,4,测防组,1,1,5,对外调查联系,1,合计,2,6,7,资料及工具准备,为了保证测量工作能够顺利开展,测量之前要准备好相关资料并配备好工具,具体准备内容如下:,基础资料的准备,。包括初步设计文件、沿线各地区地图、本期通信线路网络路由示意图、电话簿、通信线路安装设计规范。,测量工具及辅助工具,。常用到工具包括红白大旗及附件、标桩、经纬仪、标尺、绳尺、水准仪、测距仪、地链、指南针、望远镜、皮尺、砍刀、指南针、望远镜、榔头、手锯、红黑漆等。,记录工具,。包括记录板、卷纸或,A4,纸、铅笔、橡皮、黑笔、红笔。,通信工具。,如对讲机、手机。,此外,由于通信线路的测量工作多在户外进行,因此在测量时还要做好必要的安全保护措施,如带好帽子,/,头盔、手套、解放鞋、外伤药物、口罩、护肤霜、雨伞等。,2.3.2,测量分工,每组都有自己明确的工作任务。,大旗组,:,负责通信线路敷设的具体位置;,测距组,:,负责路由测量长度的准确性,;,测绘组,:,负责现场测绘图纸,保证图纸的完整性与准确性,经整理后作为施工图纸,;,测防组,:,负责配合测距组、测绘组提出防雷、防蚀的意见,了解接地装置设置处的土壤电阻率的有关情况,并对其进行测量,.,联系组,:,进入现场作详细的调查工作,以解决初步设计中所留的问题。,2.4,工程测量方法,2.4.1,直线定线,在,距离测量,时,得到的结果必须是直线距离,一般测量的距离都比整尺要长,当侧量的距离超过一个整尺段时,一次不能量完,需要在直线方向上标定一些点,这项工作就叫直线定线。直线定线的方法有目测定线和,经纬仪,定线。,1,目测定线,目测定线是通信工程勘察测量中常用的一种定线方法,当对定线精度要求不高时,可以采用此方法。定线方法如图,2-5,所示。设,A,、,B,两点互相通视,要在,A,、,B,两点的直线上标出分段点,1,、,2,点。先在,A,、,B,两点竖立标杆,甲站在,A,点标杆后约,1m,处,同侧观测,A,、,B,杆,构成视线,指挥乙在分段点,2,点左右移动标杆,直到甲从,A,点沿标杆的同一侧看到,A,、,2,、,B,三只标杆成一条线为止。两点间定线,一般应由远到近,即先定,2,点,再定,1,点。,2,经纬仪定线,经纬仪定线主要用于精密量距。如图,2-6,所示。设,A,、,B,两点互相通视,将经纬仪放置在,A,点,用望远镜纵丝瞄准,B,点,制动照准部,上下转到望远镜,指挥在两点间某一点上助手,左右移动测钎,直到测钎与望远镜纵丝重合。,2.4.2,钢尺量距,1,所用工具,钢尺量距是通信工程测量中对距离测量的一种最基本的方法,所用的工具有钢卷尺、皮尺,如图,2-7,、,2-8,所示,此外还会用到花杆、测钎、垂球等辅助工具,2,量矩方法,(,1,)平坦地面测距,当被测地面较为平坦时,可沿地面从起点开始以整尺长度逐段丈量,最后加上不足整尺段的余长,具体方法如图,2-10,所示。前尺员在前尺定点,后尺员从,A,点起记录所量测段数,并读取末段尺子的读数,最后可用公式,2-1,计算出,A,、,B,两点间的水平距离。,D=nl+q,(,2-1,),其中:,DA,、,B,两点直线的总长度,n,尺段数,l,尺子长度,q,不足一尺的余数,(,2,)倾斜地面测距,沿倾斜地面丈量距离,当地面坡度变化不大时,可将钢尺拉平丈,如图,2-11,(,a,)所示,丈量时由,A,向,B,进行,甲立于,A,点,指挥乙将尺拉在,AB,方向线上。甲将尺的零端对准,A,点,乙将尺子抬高,并且目估使尺子水平,然后用垂球尖将尺段的末端投于地面上,再插以测钎。若地面倾斜较大,将钢尺抬平有困难对,可将一尺段分成几段来平量。,当倾斜地面的坡度均匀时,可以沿着斜坡丈量出,AB,的斜距,L,,测出地面倾斜角,然后利用公式,2-2,或,2-3,计算,AB,的水平距离,D,,如图,2-11,(,b,)。,2.4.3,角深测量,设角杆,A,在左右两边相邻电杆方向距离为,50,米处得到两点,E,、,F,,连接,E,、,F,两点得到中点,G,,则,A,、,G,两点间的距离就是角杆的角深。角深是用来表示线路转弯时转角的大小和程度的,内角越大,角深越小,内角越小,角深越大。,在实际角深的测量中,常用一种简单的测量方法,即从,A,点出发,在,AE,、,AF,两边上各取,5m,距离得到,AB,和,AC,,在,B,、,C,两点连线上取中点,D,,测出,AD,距离,再根据相似三角形各边成比例的关系,得到,所以角深,AG=10AD,2.4.4,拉线定位,1,名词解释,拉距 是指自拉线入土点至电杆中心线之间的水平距离,用,L,表示,单位是米。,拉高 是指自拉线在电杆上部的固定点至拉线入土点与电杆中心线水平线之间的垂直高度,用,H,表示,单位是米。,距高比 是指拉距与拉高的比值,即距高比,=,拉距,/,拉高,如图,2-13,所示。拉线的距高比一般取作,1,,因地形限制时,可适当伸缩,但不得小于,0.75,。,2,终端杆拉线方位测量,在终端杆,A,背线路方向一侧用标杆测定,C,点,使得,C,点在原线路方向的反向延长线上,则,AC,方向为终端杆,A,的拉线方向,再在,AC,方向上根据拉线距高比,确定,D,点为拉线的入土点。,3,角杆拉线方位测量,角杆承受较大的内角平分线方向的不平衡张力,为抵消这一不平衡张力,防止电杆倾倒,必须在角杆内角平分线的反侧延长线上加设拉线,使之稳固竖立。确定角杆拉线方位的方法是在角杆,O,两侧直线路由上分别取点,B,、,C,,使得,OB=OC,,然后按测量角深的方法确定角深,OD,,在,OD,的反向延长线上得到,A,点,则,OA,方向即为角杆,O,的拉线方向,再根据拉线距高比在,AD,方向上确定,E,点为拉线的入土点。,4,双方拉线方位测量,双方拉线也称为抗风拉线,它是装设在线路电杆的两侧与线路方向垂直。正常气候下,双方拉线并不发挥作用,只有当大风从线路侧面吹过来,对杆线产生风压,其迎风一侧的一条拉线才发挥抗风作用。具体测量方法如下:,在电杆,A,的两侧线路上取点,E,、,F,,使,AE=AF=3m,,使用皮尺将,0,端和,10m,端分别固定在,E,、,F,点。用手抓住皮尺,5m,端朝线路两侧拉紧,分别测得,B,、,C,两点,则,AB,、,AC,是电杆,A,的双方拉线方位,然后根据距高比在,AB,、,AC,方位上取,G,、,H,点为拉线的入土点,5,三方拉线方位的测定,由于线路跨越河流等地段,杆距较长或因电杆竖立位置土质松软,电杆承受张力较大,为了使得电杆稳固竖立,须对电杆进行三方拉线的装设。三方拉线方位互成,120,,其中一根与长杆距反方向,另两根和线路方位成,60,。具体测量方法如下:先测定电杆,A,的顺档拉线位置,它须装在顺线方向跨越档的反侧,即在跨越杆,A,的反向线路上取点,C,,则,AC,为第一拉线方向,然后在,A,杆顺线方向上取点,D,使,AD=3m,,取一皮尺将,0,端和,6m,端分别固定在,A,、,D,两点上,用手捏紧皮尺,3m,端朝线路两侧分别拉直,测得,E,、,F,两点,则,AE,为第二拉线方位,,AF,为第三拉线方位。然后根据距高比在,AC,、,AE,、,AF,方位上取,G,、,H,、,I,点为拉线入土点,利用相同方法可测出,B,跨越杆的三方拉线方位。,2.4.5,高程测量,1,测量方法,在通信工程建设中进行高程测量主要用水准测量的方法,水准测量是高程测量中精度最高、应用最广的一种测量方法,其原理是利用水准仪提供的“水平视线”,测量两点间高差,从而由已知点高程推算出未知点高程。,测量方法如图,2-18,所示,设:,a,后视读数;,A,后视点,b,前视读数;,B,前视点,则,A,、,B,两点间高差,=,后视读数,前视读数,即,若已知后视点,A,高程为,则可得前视点,B,的高程,=,后视点高程,+,后视读数,前视读数,即,2,管道高程测量要求及注意事项,在新建管道时,需要对管道高程进行测量,测量时应先在管道沿线上每隔,400-500m,处测出一临时水准点,作为核对高程和施工时底沟抄平之用,以保证施工质量。在测量中,测点一般以,60-80m,为宜,可视气候条件考虑增减。,管道高程测量通常应测绘如下几点:,人手孔中心及距离人手孔中心各,5m,处;自人手孔中心起每隔,20-30m,的各点;,坡度转换及高程突然变化各点;与其他大型障碍物的交越点。,高程测量时,各测点的距离可用皮尺量得,并钉设标桩,测量时应注意以下事项:,每个水准点选定后要核对两次,以免发生差错而大量返工。选定的临时水准点应位于管道的同侧或易于寻找的地方。水准仪应安放在安全并易于观察的地方。水准支好后,观察者不应离开仪器。观察时,切勿用手扶仪器或三角架。不得将未放入箱内的仪器扛在肩上,移动仪器时仪器与人体的角度不应大于,30,。,2.4.6,角度测量,在通信工程勘察中,有时还需要确定新建局站点的具体位置、无线基站扇区的方位角、架挂天线的俯仰角以及线路、人手孔拐角的位置等,这就需要通过角度测量来获得所需数据。角度测量分为水平角测量与竖直角测量。水平角是指地面上一点至两目标方向线在水平面上投影的夹角,取值范围为,0,360,,水平角测量用于确定测点的平面位置。竖直角是指在同一竖直面内,测量站点对某一目标方向的观测视线与水平线所夹角度,取值范围为,0,90,,竖直角测量用于测定高差或将倾斜距离转化成水平距离。目标方向线在水平线以上时,竖直角称为仰角,以正值表示,在水平线以下时,竖直角称为俯角,以负值表示。,此课件下载可自行编辑修改,仅供参考!感谢您的支持,我们努力做得更好!谢谢,
