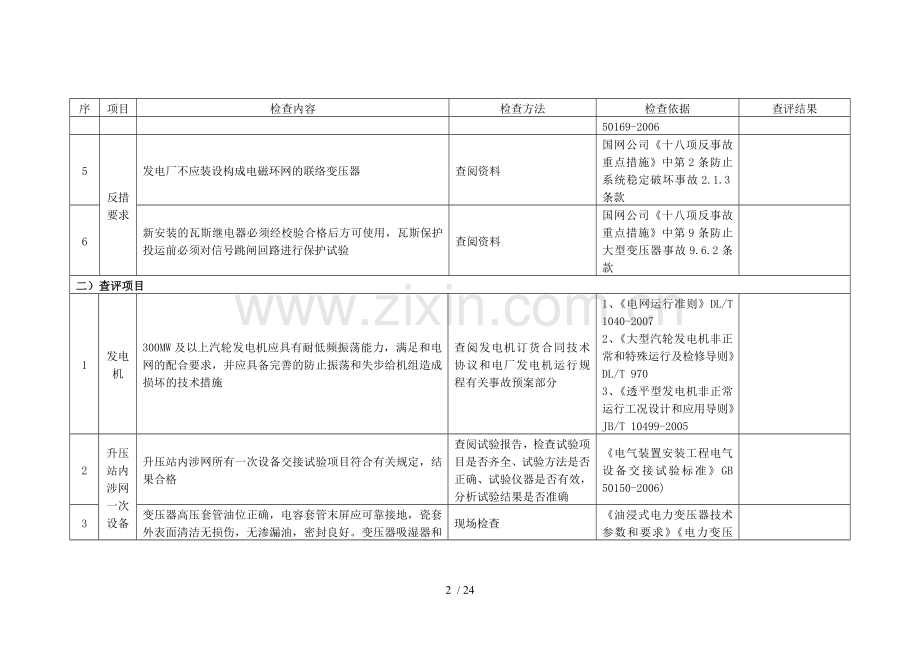

附件1 新疆电网火电厂并网前技术监督评估标准序项目检查内容检查方法检查依据查评结果一、电气一次一）必备项目 1 高压电气设备 110kV及以上变压器中性点接地方式应当经电力调度机构审批，并按有关规定执行；和电网直接联接的断路器遮断容量应满足电网的安全要求。查所在电网调度机构110kV及以上变压器中性点接地方式审批文件、现场检查《防止电力生产重大事故的二十五项重点要求》国电发[2000]589号 2 外绝缘校核发电厂的开关站和输电线路的绝缘水平应保持一致。所有户外电气设备外绝缘应满足防污等级要求。查阅资料《十八项电网重大反事故措施》 3 电气试验变压器交接试验合格，完成局部放电量（220kV及以上）及绕组变形（110 kV及以上）试验，油色谱分析结果合格，220kV级及以上变压器油中含水量未超标，气体继电器、压力释放阀校验合格；断路器、组合电器（GIS）及隔离开关交接试验应齐全、合格，SF6断路器密度继电器及压力表应校验合格，SF6气体微水试验合格；电压互感器、电流互感器、耦合电容器及过电压保护装置交接试验项目齐全，合格；110kV及以上避雷器宜采用同类型氧化锌避雷器，避免混装；电缆及相关设备交接试验项目齐全，合格。 1、查阅资料 2、现场检查《十八项电网重大反事故措施》《电气装置安装工程接地装置施工及验收规范》GB 50169-2006 4 接地网和过电压 1）接地装置、接地引下线截面积应满足热稳定校验要求； 2）主设备及设备架构等宜有两根和主地网不同干线连接的接地引下线，接地网接地阻抗合格。 1、查阅资料 2、现场检查 3、检查接地阻抗测试报告。《十八项电网重大反事故措施》《交流电气装置的接地》DL/T 621-1997 《电气装置安装工程接地装置施工及验收规范》GB 50169-2006 5 反措要求发电厂不应装设构成电磁环网的联络变压器查阅资料国网公司《十八项反事故重点措施》中第2条防止系统稳定破坏事故2.1.3条款 6 新安装的瓦斯继电器必须经校验合格后方可使用，瓦斯保护投运前必须对信号跳闸回路进行保护试验查阅资料国网公司《十八项反事故重点措施》中第9条防止大型变压器事故9.6.2条款二）查评项目 1 发电机 300MW及以上汽轮发电机应具有耐低频振荡能力，满足和电网的配合要求，并应具备完善的防止振荡和失步给机组造成损坏的技术措施查阅发电机订货合同技术协议和电厂发电机运行规程有关事故预案部分 1、《电网运行准则》DL/T 1040-2007 2、《大型汽轮发电机非正常和特殊运行及检修导则》DL/T 970 3、《透平型发电机非正常运行工况设计和应用导则》JB/T 10499-2005 2 升压站内涉网一次设备升压站内涉网所有一次设备交接试验项目符合有关规定，结果合格查阅试验报告，检查试验项目是否齐全、试验方法是否正确、试验仪器是否有效，分析试验结果是否准确《电气装置安装工程电气设备交接试验标准》GB 50150-2006) 3 变压器高压套管油位正确，电容套管末屏应可靠接地，瓷套外表面清洁无损伤，无渗漏油，密封良好。变压器吸湿器和储油柜间的连接密封应良好，呼吸畅通，吸湿剂应干燥。本体、散热器、套管和附件、有载开关部分的油无渗漏现象。变压器母线桥上应装设绝缘热缩材料。现场检查《油浸式电力变压器技术参数和要求》《电力变压器运行规程》 4 110kV及以上变压器、并联电抗器、高压厂用备用变压器的中性点过电压保护应符合规程要求现场检查，查阅有关图纸资料《交流电气装置的过电压保护和绝缘配合》(DL/T 620-1997)第4条和第7.3.5条 5 强迫油循环变压器冷却装置的投入和退出符合规程要求；冷却系统应有两个独立电源并定期进行自动切换试验；变压器的冷却系统（潜油泵、风扇等）不应存在缺陷查阅运行规程，查阅一次电源图和运行试验记录，现场检查《电力变压器运行规程》第3.1.4、4.4、5.1.5条b；《变电站运行导则》第6.2.1.15、6.2.3.6条。 6 变压器的铁芯不应存在多点接地现象查阅试验记录（含预试、大修或交接试验），查阅铁芯外引电流测试记录《电气装置安装工程电气设备交接试验标准》第7.0.6条；《电力设备预防性试验规程》 7 单支避雷针和接地引下线的接地电阻测试合格查资料．试验报告．现场检查 GB 50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 621-1997《交流电气装置的接地》 8 防止电气误操作技术措施电气一次系统模拟图应和实际电气一次系统设备和运行状况相符。现场检查微机型防止电气误操作系统通用技术条件DL/T 687-201 9 高压电器设备应装设调度编号和设备、线路名称的双重编号牌，且字迹清晰，标色正确，现场检查《微机型防止电气误操作装置通用技术条件》DL/T 687-2010 附件1 新疆电网火电厂并网前技术监督评估标准序项目检查内容检查方法检查依据查评结果二、继电保护及安全自动装置一）必备项目 1 反措检查并网火电站继电保护和安全自动装置、故障录波装置及故障信息子站系统的配置应满足规程要求。220kV及以上电压等级线路、变压器、高压电抗器、串联补偿装置等设备微机保护应双重化配置。每套保护均应含有完整的主、后备保护功能检查继电保护装置和安全自动装置的配置是否满足规程要求《国家电网公司十八项电网重大反事故措施》《国家电网公司关于印发<大型发电机组涉网保护技术管理规定>标准的通知》国家电网企管〔2013〕965号 √ 2 机组的失磁保护、低励限制定值；失步保护定值；低频保护、过频保护定值；过激磁保护定值；发电机定子低电压、过电压保护定值；过励限制及保护、转子绕组过负荷保护定值；负序过电流保护定值及振荡解列装置、发电机励磁系统（包括 PSS）等设备定值,主变过流、零序过流保护的电流值和时间必须报有关调度部门备案检查机组高频、低频、过电压、低电压、过激磁、失磁、失步等保护定值是否满足电网的要求；是否报电网调度机构确认 3 所有继电保护和安全自动装置二次电缆都应采用屏蔽电缆，屏蔽层在开关场和控制室同时接地，严禁采用电缆芯两端接地的方法作为抗干扰措施。压器本体箱、断路器机构箱、隔离开关和电流、电压互感器本体至断路器端子箱的二次电缆屏蔽层在端子箱处单端接至二次地网，在一次设备的接线盒（箱）处不接地。检查电缆屏蔽层接地方式 √ 4 电流互感器及电压互感器的二次回路必须分别有且只能有一个接地点。有电气直接连接的电流互感器的二次回路，其接地点应在控制室一点接地；经控制室零相小母线（N600）连通的几组电压互感器的二次回路必须在控制室一点接地，各电压互感器的中性线不得接有可能断开的开关和接触器检查电流、电压回路是否按要求进行了一点接地 √ 5 电厂静态型保护应在装置箱体和保护屏下部设置等电位接地母线，和接地网的联接应符合要求。敷设和厂、站主接地网紧密连接的二次等电位接地网。二次接地和一次地网应有效隔离，防止二次接地线误碰、误接一次地网。检查开关场的电缆沟及各端子箱是否敷设了等电位接地铜排 6 电厂升压站直流系统和机组直流系统应相互独立并且双重化配置；直流系统的设计配置及蓄电池的放电容量应符合相关规程的技术要求。；新安装的阀控密封蓄电池组应进行全核对性放电试验。现场检查、蓄电池组核对性容量放电试验报告 7 发变组及厂用保护定值通知单应有计算人、审核人签字并加盖公章，调度部门下发的界口定值应及时进行整定。查阅定值管理制度，定值报告、定值通知单及调度部门下发的界口定值《微机继电保护装置运行管理规程》 8 新、扩建变电工程及主设备经技术改造后，防误闭锁装置应和主设备同时投运国家电网公司《十八项反事故重点措施》中第4条防止电气误操作事故4.2.1 条款查现场设备 √ 9 断路器或刀闸闭锁回路不能用重动继电器，应直接用断路器或隔离开关的辅助触点；操作断路器或隔离开关时，应以现场状态为准国家电网公司《十八项反事故重点措施》中第4条防止电气误操作事故4.2.2 条款查阅资料 √ 10 防误装置电源应和继电保护及控制回路电源独立国家电网公司《十八项反事故重点措施》中第4条防止电气误操作事故4.2.3 条款查阅资料 √ 11 新安装的瓦斯继电器必须经校验合格后方可使用。瓦斯保护投运前必须对信号跳闸回路进行保护试验国家电网公司《十八项反事故重点措施》中第9条防止大型变压器损坏事故9.6.2 条款查阅资料 12 变压器本体保护应加强防雨、防震措施国家电网公司《十八项反事故重点措施》中第9条防止大型变压器损坏事故9.6.4 条款查现场 13 差动保护用电流互感器的相关特性应一致国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.3.7 条款查阅资料 14 基建单位应至少提供以下资料：一次设备实测参数；通道设备的参数和试验数据、通道时延等（包括接口设备、高频电缆、阻波器、结合滤波器、耦合电容器等）；电流互感器的试验数据（如变比、伏安特性及10％误差计算等）；瓦斯继电器试验报告；全部保护竣工图纸（含设计变更）国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.4.2 条款查阅资料 15 两套保护装置的交流电压、交流电流应分别取自电压互感器和电流互感器互相独立的绕组。其保护范围应交叉重叠，避免死区国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.2.1.1 条款查阅资料 √ 16 两套保护装置的直流电源应取自不同蓄电池组供电的直流母线段国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.2.1.2 条款查阅资料 √ 17 两套保护装置的跳闸回路应分别作用于断路器的两个跳闸线圈国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.2.1.3 条款查阅资料 √ 18 两套保护装置和其他保护、设备配合的回路应遵循相互独立的原则国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.2.1.4 条款查阅资料 √ 19 两套保护装置之间不应有电气联系国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.2.1.5 条款查阅资料 √ 20 变压器、电抗器宜配置单套本体保护，应同时作用于断路器的两个跳闸线圈。未采用就地跳闸方式的变压器本体保护应设置独立的电源回路（包括直流空气小开关及其直流电源监视回路）和出口跳闸回路，且必须和电气量保护完全分开。非电量保护中开关场部分的中间继电器，必须由强电直流起动且应采用起动功率较大的中间继电器，其动作速度不宜小于10ms 国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.2.5 条款查阅资料 √ 21 发电机变压器组的断路器三相位置不一致保护应启动失灵保护国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.2.6.2 条款查阅资料 √ 22 200MW及以上容量发电机定子接地保护宜将基波零序保护和三次谐波电压保护的出口分开，基波零序保护投跳闸国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.2.6.3 条款查阅资料 23 200MW及以上容量发电机变压器组应配置专用故障录波器国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.2.6.4 条款查阅资料 24 200MW及以上容量发电机应装设起、停机保护国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.2.6.5 条款查阅资料 25 采用双重化配置的两套保护装置应安装在各自保护柜内，并应充分考虑运行和检修时的安全性国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.3.1 条款查阅资料 √ 26 有关断路器的选型应和保护双重化配置相适应，必须具备双跳闸线圈机构国家电网公司《十八项反事故重点措施》中第14条防止继电保护事故14.3.2 条款查阅资料 √ 二）查评项目 1 电流电压回路交流电流和交流电压回路、不同交流电压回路、交流和直流回路、强电和弱电回路，以及来自开关场电压互感器二次的四根引入线和电压互感器开口三角绕组的两根引入线均应使用各自独立的电缆。检查各回路是否分别采用各自独立电缆《国家电网公司十八项电网重大反事故措施》 √ 2 主变差动保护和母线保护电流绕组不能复用。查阅图纸，并检查保护屏及室外端子箱 √ 3 电压互感器(包括线路PT)回路中，除开口三角形绕组外，应在其出口装设空气开关。电压A、B、C相回路应使用带有辅助触点的三联动空气开关，线路电压、开口试验芯线上应使用带有辅助触点的单极空气开关。检查电压回路空开设置及容量是否满足要求 √ 4 电压切换箱应采用单接点切换方式，现有的双接点电压切换箱告警接点应采用双位置继电器的接点。现场检查 5 微机型继电保护装置屏柜内的交流供电电源（照明、打印机）零线不应接入等电位接地网。现场检查交流电源零线是否按要求接在了一次地网上 √ 6 断路器本体涉及直接跳闸的重要回路应采用动作电压在额定直流电压的55%-70%范围内的中间继电器，其动作功率不低于5W。重点检查三相不一致保护和重瓦斯保护的出口继电器。检查中间继电器校验报告《国家电网公司十八项电网重大反事故措施》 7 是否采用断路器本体防跳功能，并通过试验验证功能完好查阅校验报告 8 断路器本体应具备三相不一致保护功能；按双重化配置；工作电源取自两组不同的直流母线段；时间应整定为2秒，三相不一致保护应经出口压板投退，且标示正确。操作回路分合闸的同期性。现场检查 √ 9 断路器本体应具备SF6气压低闭锁分、合闸功能查阅资料 √ 10 装置配置原则两套保护装置的直流电源应取自不同蓄电池组供电的直流母线段现场检查 √ 11 220kV及以上断路器必须具备双跳闸线圈机构；两套保护跳闸回路应和断路器的两个跳闸线圈分别一一对应。现场检查 √ 12 两套保护的交流电流应分别取自电流互感器互相独立的绕组；交流电压宜分别取自电压互感器相互独立的绕组。查阅设计图纸及电流、电压互感器二次回路接线 √ 13 双重化配置的保护装置、母差和断路器失灵等重要保护的启动和跳闸回路均应使用各自独立的电缆。现场检查，查阅设计图纸及电缆清册 √ 14 主变保护变压器、电抗器非电量保护应同时作用于断路器的两个跳闸线圈。未采用就地跳闸方式的变压器非电量保护应设置独立的电源回路（包括直流空气小开关及其直流电源监视回路）和出口跳闸回路，且必须和电气量保护完全分开。当变压器、电抗器采用就地跳闸方式时，应向监控系统发送动作信号。现场检查及查阅设计资料《国家电网公司十八项电网重大反事故措施》 √ 15 变压器的断路器失灵时，除应跳开失灵断路器相邻的全部断路器外，还应跳开本变压器连接其他电源侧的断路器。查阅设计图纸及变压器保护二次回路接线 √ 16 瓦斯保护投运前必须对信号跳闸回路进行保护试验。变压器本体保护应加强防雨、防振措施，户外布置的压力释放阀、气体继电器和油流速动继电器应加装防雨罩。现场检查防雨罩的安装，查阅保护传动试验记录 17 发电机保护 100MW及以上容量发电机变压器组应按双重化原则配置微机保护（非电量保护除外）。大型发电机组和重要发电厂的启动变压器保护宜采用双重化配置。现场检查保护配置《国家电网公司十八项电网重大反事故措施》 √ 18 发电机变压器组的断路器电气量的三相不一致保护应启动失灵，原有断路器本体的三相不一致保护应给电气量的三相不一致保护提供动作接点作为判据。断路器为分相操作机构需满足此要求，检查断路器及二次回路 √ 19 200MW及以上容量发电机应装设启、停机保护及断路器断口闪络保护。查阅发电机保护资料 20 励磁调节器调节器中的伏/赫限制、过励限制、低励限制、无功电流补偿等功能单元按设计及定值要求投入运行；低励限制的整定应按发电机进相试验结果整定并符合运行的要求，励磁系统的稳态增益满足调压精度要求 GB/T 7409.3-2007《同步电机励磁系统大、中型同步发电机励磁系统技术条件》 DL/T 843-2003《大型汽轮发电机交流励磁机励磁系统技术条件》 DL/T 650-1998《大型汽轮发电机自并励静止励磁系统技术条件》查出厂、现场试验记录及发电机进相试验报告 21 稳控装置每套220kV线路保护屏各引出两组单跳、三跳接点（或跳A、跳B、跳C接点），分别经压板接入稳控A、B屏。查阅线路保护屏、稳控屏压板、电流回路及跳闸回路《继电保护及安全自动装置技术规程》 GB/T 14285-2006 22 电流回路必须接入电流互感器保护级绕组，每套稳控屏的跳闸回路同时作用于各单元的两个跳闸线圈。 23 同期装置同期装置是否满足电网需求，装置定值是否合理查同期装置的相关资料 √ 24 快切装置厂用备自投/快切装置是否满足厂用电需求，装置定值是否合理查快切装置的相关资料 √ 25 故障录波器系统发电厂升压站应装设故障记录装置。单机容量为200MW及以上（看调度的要求）的发电机或发电机变压器组应装设专用故障记录装置。现场检查故障录波器配置《国家电网公司输变电工程通用设计220千伏变电站二次系统部分》 26 故障录波装置应具有统一对时功能，各间隔的开入（模拟量、开关量）是否进行了定义并按要求接入、电压应经空开接入装置。现场检查 √ 27 高频收发信机收信输出接点应接入故障录波器，高频通道模拟量不应接入故障录波器在故障录波屏处检查二次接线《国家电网公司十八项电网重大反事故措施》 28 220kV及以上系统电压互感器的开口三角电压应接入故障录波器在故障录波屏处检查二次接线《西北电网220kV及以上系统继电保护若干设计要求》西电调字【2010】46号 √ 29 信息子站 220kV设备及低压电容、电抗设备保护及故障信息管理子站系统和监控系统宜根据需要分别采集继电保护装置的信息。查阅设计图纸（国家电网公司输变电工程通用设计220千伏变电站二次系统部分）《继电保护和电网安全自动装置检验规程》DL/T995—2006 30 保护及故障信息管理子站系统应能通过电力调度数据网、专用通信通道或拨号方式和调度中心通信。完成和调度故障信息管理子站系统联合调试现场检查试验报告，信息上送功能是否正常 31 AVC AVC自动电压控制系统和调度联合调试完毕。查阅调试报告，和省调核对相关信息 32 PMU PMU同步向量测量装置和调度联合调试完毕。查阅调试报告，和省调核对相关信息 33 直流系统母线保护、变压器差动保护、发电机差动保护、各种双断路器接线方式的线路保护等保护装置和每一个断路器的操作回路，应分别由专用的直流熔断器或自动开关供电。现场检查，所列保护装置和断路器操作回路直流专用自动开关对应性《国家电网公司十八项电网重大反事故措施》 √ 34 直流总输出回路、直流分路均装设自动开关时，必须确保上、下级自动开关有选择性地配合，自动开关的额定工作电流应按最大动态负荷电流的2.0倍选用。现场抽查开关的名牌、参数，查设计图纸 35 升压站直流系统的馈出网络应采用辐射状供电方式，严禁采用环状供电方式。现场检查，查阅设计图纸 36 直流系统对负载供电，应按电压等级设置分电屏供电方式，不应采用直流小母线供电方式。现场检查直流供电方式 37 新、扩建或改造的变电所直流系统用断路器应采用具有自动脱扣功能的直流断路器，严禁使用普通交流断路器。检查断路器技术说明书 38 直流系统的电缆应采用阻燃电缆，两组蓄电池的电缆应分别铺设在各自独立的通道内，尽量避免和交流电缆并排铺设，在穿越电缆竖井时，两组蓄电池电缆应加穿金属套管。现场检查附件1 新疆电网火电厂并网前技术监督评估标准序项目检查内容检查方法检查依据适用范围三、通信一）必备项目 1 通信系统并入电力通信网的通信设备技术指标和运行条件应符合电力通信网运行要求。通信系统应能满足继电保护、安全自动装置、调度自动化及调度电话等业务对电力通信的要求。和电网调度联系，确认通信通道是否畅通《电网运行准则》《电力通信运行管理规程》《十八项电网重大反事故措施》二）查评项目 1 通信设备和电路电厂至电网调度机构应具备两条独立路由或不同通信方式的调度通信通道，其中主用通信路由应实现光纤化。在暂不能满足上述要求的特殊情况下，由并网双方协商解决。查阅资料《电力系统调度通信交换网设计技术规程》《电网运行准则》《国家电网公司十八项电网重大反事故措施》《电力通信运行管理规程》《电力系统数字调度交换机》《电力系统光纤通信运行管理规程》《风电场接入电力系统技术规定》《大型风电场并网设计技术规范》《风力发电场运行规程》 2 通信设备应有序整齐，标识清晰准确。承载继电保护及安全稳定装置业务的设备及缆线等应有明显区别于其他设备的标识。现场检查 3 同一条220kV及以上线路的两套继电保护和同一系统的有主/备关系的两套安全自动装置通道应由两套独立的通信传输设备分别提供，并分别由两套独立的通信电源供电，重要线路保护及安全自动装置通道应具备两条独立的路由，满足“双设备、双路由、双电源”的要求。现场检查 4 通信站内主要设备的告警信号（声、光）及装置应真实可靠。通信动力环境和无人值班机房内主要设备的告警信号应接到有人值班的地方或接入通信综合监测系统。现场检查 5 厂内通信调度台的配置和工况应满足安全生产的要求；应有两种不同路由的调度电话，调度录音系统应运行可靠、录音效果良好现场检查 6 应制定和完善光传输设备、PCM设备、微波设备、载波设备、调度及行政交换机设备以及通信专业管辖的通信专用电源系统的突发事件现场处置方案。查阅资料 7 应具备以下技术资料并齐全，资料应和实际运行情况相符：①设备原理图、说明书，②系统接线图，③电源接线示意图，④配线资料，⑤工程竣工验收资料，⑥通信电路的运行方式图，⑦纤芯、话路及2M分配使用资料等查阅资料 DL-T 544-94《电力系统通信管理规程》 8 通信电源电力系统通信必须设置独立、可靠的通信专用供电电源。通信专用电源系统一般应由两路独立的交流输入电源、整流器和蓄电池组组成；二路交流输入应能实现手动和自动切换。现场检查《电力系统通信设计技术规定》《电力系统用蓄电池直流电源装置运行和维护技术规程》《国家电网公司十八项电网重大反事故措施》 9 新安装的阀控蓄电池组，应进行全核对性放电试验。查全核对性放电试验报告 10 高频开关组合电源的交流输入应有防止雷击及过电压保护措施现场检查 11 通信设备应采用独立的空气开关或直流熔断器供电，禁止多台设备共用一只分路开关或熔断器。各级开关或熔断器保护范围应逐级配合。现场检查 12 通信站过电压防护通信机房内所有设备金属外壳、金属框架、各种电缆的金属外皮及其他金属构件接地良好，并满足相关规范要求。接地电阻应符合设计规定现场检查查阅接地电阻测试报告《电力系统通信站过电压防护规程》《电气装置安装工程接地装置施工及验收规范》《电力光纤通信工程验收规范》 13 通信机房应敷设环形接地母线，环形接地母线一般应采用截面不小于90mm2的铜排或120mm2的镀锌扁钢。机房接地母线及设备接地线截面积应合格。现场检查 14 带金属铠装的缆线从机房外接入配线架时，缆线外铠装必须和机架地线相连接，音频电缆芯线必须经过过流、过压保护装置方能接入设备现场检查 15 运行环境通信机房应有环境保护控制设施，防止灰尘和不良气体侵入现场检查《电力通信运行管理规程》 16 室内温度、湿度满足要求。现场检查 17 通信机房（含电缆竖井）应完备防火、防潮、防小动物侵入等安全措施；进、出机房的电缆沟和孔洞应用防火材料进行封堵现场检查 18 通信设备机架（含蓄电池）应固定牢固，采取可靠的防震措施现场检查 19 通信机房（含电源机房和蓄电池室）应保证可靠的工作和事故照明现场检查 20 通信电缆应和其他动力电缆分沟道布放穿敷，确实不具备基础条件的，应当采取隔板、分层、分区等方式实现物理上明显的隔离。现场检查《国家电网公司十八项电网重大反事故措施》 21 具备两条及以上通信光缆入站的电厂，应当具备两条及以上完全独立的光缆通道进入通信机房，并完善防火阻燃、醒目标识等措施。如不具备条件的，应采取电缆沟道（竖井）内部分隔离等措施进行有效隔离。现场检查四、调度自动化一）必备项目 1 调度自动化系统调度自动化设备的功能及技术指标，应符合国家和电力行业的有关技术标准；应完成和所在电网调度机构调度自动化系统（EMS）、电能量采集计量系统（TMR）、电网实时动态监测系统（WAMS）及调度数据专网调试工作，应用系统接入合理。查阅调试记录、设备验收报告等；和相关调度部门核对是否完成各项调试工作。检查各应用系统接入调度数据网的情况。《并网调度协议（范本）》《电网运行准则》 2 单机容量100MW及以上火电和燃气机组、单机容量20MW及以上非灯泡贯流式水电机组和抽水蓄能机组应具备自动发电控制(AGC)功能查阅机组相关资料《电网运行准则》 3 电力二次系统安全防护工作应当坚持安全分区、网络专用、横向隔离、纵向认证的原则，统一安装网络杀病毒软件,保障电力监控系统和电力调度数据网络的安全。查阅图纸、电力二次系统安全防护方案、现场检查《电力二次系统安全防护规定》《电力二次系统安全防护总体方案》二）查评项目 1 调度自动化信息和通道远动信息已按电网要求配置，遥测精度(远动设备的遥测精度应达到0.2级)、遥信可靠性达到设计要求并能正确传送至电网调度机构（根据要求包括国分调、省调和地调）自动化系统，能正确接收电网调度机构自动化系统下发的遥控 / 遥调命令。现场检查《电力系统调度自动化设计技术规程》《电力调度自动化系统运行管理规程》《国家电网公司光伏电站接入电网技术规定（试行）》） 2 单机容量为300MW及以上或电厂总容量为800MW及以上的发电厂，以及参加自动发电控制的电厂，应有1路数据网络和1路专用远动通道；当数据网络不能到达时，应设置2个独立的专用远动通道，当1个通道故障时，可进行人工和自动切换。现场检查 3 远动系统和通信设备的接口处应设置通道防雷保护器现场检查 4 接入自动化设备的信息应满足电网要求查阅资料，和调度部门核对 5 自动化设备采集信息应和调度自动化主站系统的相关信息表一致。查阅资料、现场检查 6 PMU采集信息和调度自动化主站系统显示一致，通道正常；需接入键相信号计算发电机功角。现场检查，和调度部门核对 7 电力二次系统安全防护电力调度数据网应在专用通道上使用独立的网络设备组网，在物理层面上实现和电力企业其它数据网及外部公共信息网的安全隔离查阅资料现场检查《电力二次系统安全防护规定》《电力二次系统安全防护总体方案》 8 在生产控制大区和管理信息大区之间必须设置经国家指定部门检测认证的电力专用横向单向安全隔离装置。现场检查 9 在生产控制大区和广域网的纵向交接处应当设置经过国家指定部门检测认证的电力专用纵向加密认证装置或者加密认证网关及相应设施现场检查 10 应制定电力二次系统安全防护应急预案，相关人员应熟练掌握预案查阅资料、现场检查 11 调度自动化设备要求自动化设备和其他设备连接通信（进行信息传递以及遥控等功能）应稳定可靠，要有可靠的网络安全隔离设施，并符合二次安全防护规定现场检查《国家电网公司十八项电网重大反事故措施》《电力系统调度自动化设计技术规程》《电气装置安装工程盘、柜及二次回路接线施工及验收规范》《风电场接入电力系统技术规定》《大型风电场并网设计技术规范》 12 自动化设备使用的TA端子应采用专用电流端子。接入远动设备的信号电缆应采用屏蔽电缆，屏蔽层(线)应可靠接地。现场检查 13 远动设备应有可靠的接地系统，运行设备金属外壳、框架应和接地系统牢固可靠连接现场检查 14 自动化系统设备应安装牢固，设备机柜底部应使用防火材料全部封堵现场检查 15 设备机柜应有标示牌；设备电缆（线）/ 光缆两端应有清晰的标识牌，布线整齐现场检查 16 远动装置、计算机监控系统及其测控单元、变送器等自动化设备应采用冗余配置的不间断电源(UPS)或站内直流电源供电。具备双电源模块的装置或计算机，两个电源模块应由不同电源供电。现场检查 17 发电厂自动化设备通信模块应冗余配置。现场检查 18 自动化设备的供电电源采取分路独立开关或熔断器，电源出口应安装防雷装置。现场检查 19 应制定自动化设备安全应急措施和故障恢复措施；查阅资料附件1 新疆电网火电厂并网前技术监督评估标准序项目检查内容检查方法检查依据适用范围五、电能计量一）必备项目 1 计量点确认并网计量方式必须得到新疆电力公司营销部或相关供电部门的确认 1.检查是否具备关口计量点会签单或其它的计量方式确认的文件；新疆电力公司关口计量装置管理办法（2009） DL/T 448-2000《电能计量装置技术管理规程》新疆电力公司计量装置典型安装方案（2011） 2 施工要求所有计量设备安装到位，采集终端应安装到位、485通讯线应施工到位；二次接线施工完毕。 1.检查是否施工完毕； 2.现场查看采集终端安装是否完毕；458线路是否施工到位； 3 证书条件电流电压互感器、电能表具备法定计量检定机构检定后出具有效合格的证书。 1.查阅现场使用的计量的电能表、互感器检定证书是否具备，证书信息和现场设备是否一致。 4 电能表配置关口计量应采用双方认可的0.2s级三相多功能电能表，采取正反向有功计量、四象限无功计量，电流过载倍数4倍以上。 1.查阅关口电能表说明书； 2.现场核对电能表信息是否满足要求； DL/T 448-2000《电能计量装置技术管理规程》 5 互感器配置采用电流或电压互感器应有专用计量二次绕组。电流互感器等级为0.2s级，电压互感器等级为0.2级。电流互感器为国标变比。 1.现场检查互感器精度等级是否满足要求； 2.核对互感器变比是否属于国标变比； 6 采集终端配置电能量计费系统的采集终端、集中器、通讯协议必须满足接入新疆电力公司用电信息采集系统的要求。通信规约应符合新疆102规约及国标645规约的要求。查阅采集终端的说明书，核对通讯规约； 7 采集终端调试和采集系统管理部门采集主站调试通讯正常；应具备和国网新疆电力公司计量中心采集主站的调试记录；检查是否具备和国网新疆电力公司计量中心采集主站的调试记录，现场核实采集结果； 8 二次回路计量回路应接入专用计量绕组。现场核实互感器专用计量绕组的接线是否接入计量回路； 9 电流互感器接线安全要求电能表接线盒的电压电流联片应在正确位置，应满足电能表现场检验的要求、电流回路不得处于开路状态。查看电能表接线盒的电流联片是否在正确的位置，是否满足现场试验要求；二）查评项目 1 二次回路正确性电流和电压互感器二次回路接线应正确。接线盒和电能表的接线应正确、应具备计量回路的通压通流实验记录。 1.核对接线盒和电能表的接线是否正确； 2.查阅电压、电流互感器的通压、通流实验记录或校线结果是否满足要求； DL/T 448-2000《电能计量装置技术管理规程》 √ 2 计费表配置采用主副电能表同时运行计费方式。计费电能表是否采用主副表配置； 3 二次回路配置互感器二次回路导线应采用铜质单芯绝缘线，电流回路的导线截面不小于4mm2,电压回路不小于2.5mm2。现场检查二次回路导线截面积是否合格； √ 4 计量装置制式 110kV及以上的关口采用三相四线方式计量。电压互感器宜采用y/y或y0/y0的接线方式，电流互感器采用六线连接方式。 1.查阅设计图纸是否满足设计要求； 2.现场查看互感器接线方式是否满足要求； 3.现场查看电能表配备情况是否满足要求； 5 计量装置接地检查计量回路不得两点接地。检查接地方式是否满足要求； √ 附件1 新疆电网火电厂并网前涉网检查标准序项目检查内容检查方法检查依据查评结果六、涉网试验一）必备项目 1 反措检查 100MW及以上容量的火力发电机组和50MW及以上容量的水轮发电机组，或接入220kV电压等级及以上的同步发电机组应配置PSS。检查机组是否按要求配置了PSS装置，查阅试验报告《国家电网公司十八项电网重大反事故措施》 2 水电机组应具备黑启动能力检查机组是否具备黑启动能力，查阅相关资料二）查评项目 1 励磁系统励磁系统的强励能力（强励电流倍数、强励电压倍数、强励持续时间等）应满足国家标准和行业标准的要求查阅发电机和励磁系统技术协议及试验报告《同步电机励磁系统大、中型同步发电机励磁系统技术条件》GB/T 7409.3-2007 《国家电网公司十八项电网重大反事故措施》（修订版）《大型汽轮发电机自并励静止励磁系统技术条件》DL/T 650-1998 2 发电厂应制定完备的发电机带励磁失步振荡故障的应急措施，并按有关规定作好保护定值整定。查阅应急措施及定值资料 3 发电机的自动调节励磁装置，应接到两组不同的机端电压互感器上。即励磁专用电压互感器和仪用测量电压互感器。现场检查，查阅设计资料 4 应附有过励、低励、励磁过电流反时限制和 V/
