的根底知识
1.  电源
      的电源可以分为三类：
      主电源与，
      主电源的要求是，是给
      供电的电源，是给但是一般的使用中都是把与合成一个电源使用。有的芯片还有，是给供电的，也与使用同一电源即可。
      电源设计时，需要考虑电压，电流是否满足要求，电源的上电顺序与电源的上电时间，单调性等。
      电源电压的要求一般在±5%以内。
      电流需要根据使用的不同芯片，及芯片个数等进展计算。由于的电流一般都比拟大，所以设计时，如果有一个完整的电源平面铺到管脚上，是最理想的状态，并且在电源入口加大电容储能，每个管脚上加一个10010的小电容滤波。
      参考电源，
      参考电源要求跟随，并且2，所以可以使用电源芯片提供，也可以采用电阻分压的方式得到。由于一般电流较小，在几个几十的数量级，所以用电阻分压的方式，即节约本钱，又能在布局上比拟灵活，放置的离管脚比拟近，严密的跟随电压，所以建议使用此种方式。需要注意分压用的电阻在100~10K均可，需要使用1%精度的电阻。
      参考电压的每个管脚上需要加10的点容滤波，并且每个分压电阻上也并联一个电容较好。

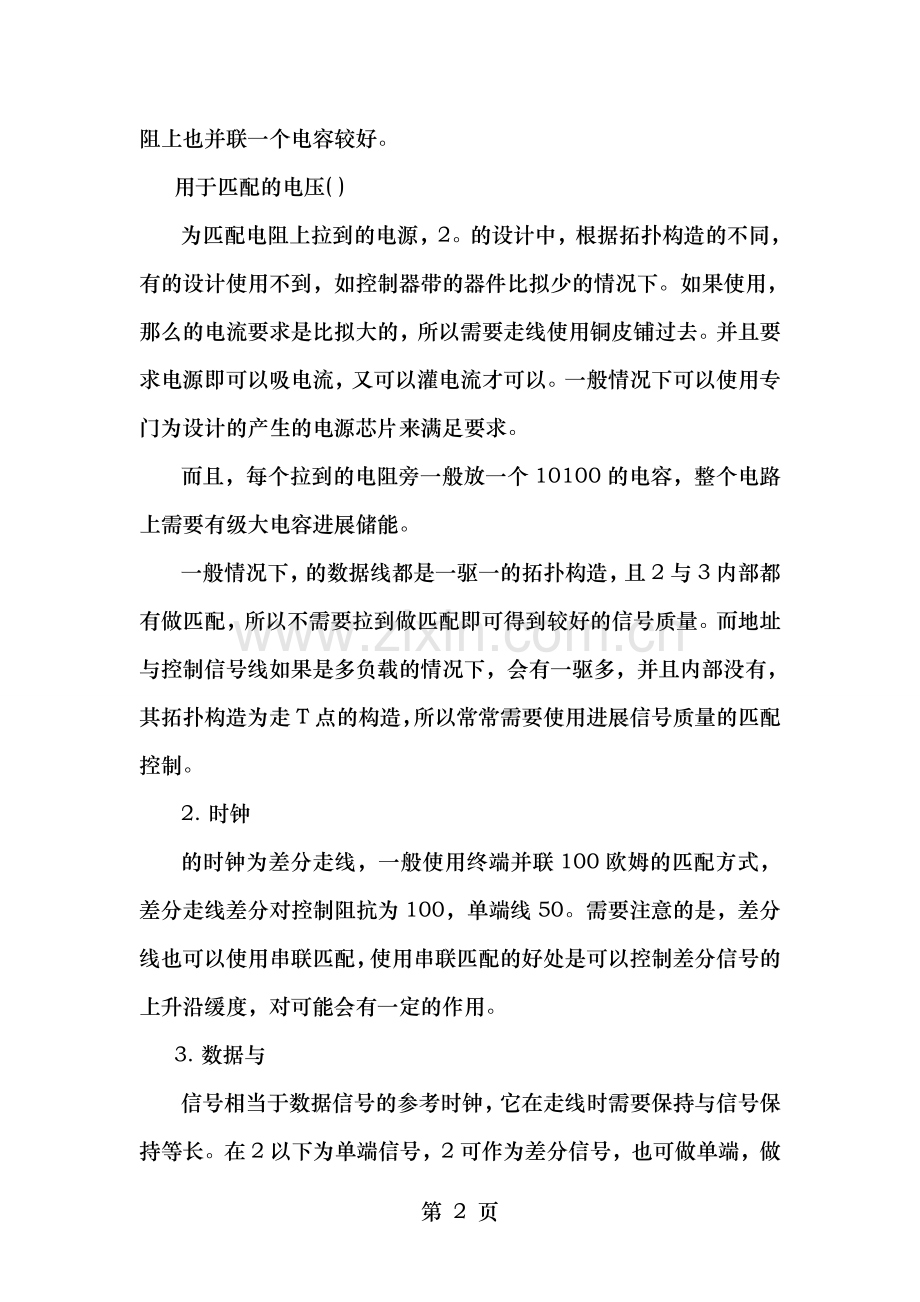

     用于匹配的电压( )
      为匹配电阻上拉到的电源，2。的设计中，根据拓扑构造的不同，有的设计使用不到，如控制器带的器件比拟少的情况下。如果使用，那么的电流要求是比拟大的，所以需要走线使用铜皮铺过去。并且要求电源即可以吸电流，又可以灌电流才可以。一般情况下可以使用专门为设计的产生的电源芯片来满足要求。
      而且，每个拉到的电阻旁一般放一个10100的电容，整个电路上需要有级大电容进展储能。
      一般情况下，的数据线都是一驱一的拓扑构造，且2与3内部都有做匹配，所以不需要拉到做匹配即可得到较好的信号质量。而地址与控制信号线如果是多负载的情况下，会有一驱多，并且内部没有，其拓扑构造为走T点的构造，所以常常需要使用进展信号质量的匹配控制。
      2. 时钟
      的时钟为差分走线，一般使用终端并联100欧姆的匹配方式，差分走线差分对控制阻抗为100，单端线50。需要注意的是，差分线也可以使用串联匹配，使用串联匹配的好处是可以控制差分信号的上升沿缓度，对可能会有一定的作用。
     3. 数据与
      信号相当于数据信号的参考时钟，它在走线时需要保持与信号保持等长。在2以下为单端信号，2可作为差分信号，也可做单端，做单端时需要将接地，而3为差分信号，需要走线100差分线。由于内部有，所以不需要终端并联100电阻。每8数据信号对应一组信号。
      信号在走线时需要与同组的信号保持等长，控制单端50的阻抗。在写数据时与的中间对齐，在读数据时，与的边沿对齐。信号多为一驱一，并且2与3有内部的匹配，所以一般在进展串联匹配就可以了。
     4. 地址与控制
     地址与控制信号速度没有的速度快，以时钟的上升沿为依据采样，所以需要与时钟走线保持等长。但如果使用多片时，地址与控制信号为一驱多的关系，需要注意匹配方式是否适合。
     5. 布局考前须知
     布局时，需要把颗粒尽量靠近控制器放置。每个电源管脚需要放置一个滤波电容，整个电源上需要有10以上大电容放在电源入口的位置上。电源最好使用独立的层铺到管脚上去。串联匹配的电阻最好放在源端，如果是双向信号，那么要统一放在同一端。如果是一驱多的匹配构造，上拉电阻需要放在最远端，注意芯片的排布需要平衡。下列图是几种的拓扑构造，首先，一驱二的情况下分为树状构造，菊花链与构造，是一种很小的菊花链构造。2与3走菊花链构造都是比拟适合的。走树状构造可以把两片芯片贴在的正反两面，对贴减小分叉的长度。一驱多的拓扑构造比拟复杂，需要仔细进展仿真。
     6. 布线考前须知
     布线时，单端走线走50，差分走线走100阻抗。
      注意控制差分线等长±10以内，同组走线根据速度的要求也有不同，一般为±50。
      控制与地址线及线与时钟等长，数据线与同组的线等长。
      注意时钟及与其他的信号要分开3W以上距离。
      组间信号也要拉开至少3W宽的距离。
      同一组信号最好在同一层布线。
      尽量减少过孔的数目。
      7. 问题
      由于其速度快，访问频繁，所以在许多设计中需要考虑其对外的干扰性，在设计时需要注意一下几点
      原理有性能指标要求的，易受干扰的电路模块与信号，如模拟信号，射频信号，时钟信号等，防止对其干扰，影响指标。
      的电源与不要与其他易受干扰的电源模块使用同一电源，如必须使用同一电源，要注意使用电感、磁珠或电容进展滤波隔离处理。
      在时钟及信号线上，预留一些可以增加的串联电阻与并联电容的位置，在超出标准时，在信号完整性允许的范围内增大串联电阻或对地电容，使其信号上升延变缓，减少对外的辐射。
      进展屏蔽处理，使用金属外壳的屏蔽构造，屏蔽对外辐射。
      注意保持地的完整性。
      8. 测试方法
      注意示波器的探头与示波器本身的带宽能够满足测试要求。
      测试点的选择要注意选到尽量靠近信号的承受端。
      由于信令比拟复杂，因此为了能快速测试、调试与解决信号上的问题，我们希望能简单地别离读/写比特。此时，最常用的是通过眼图分析来帮助检查信号是否满足电压、定时与抖动方面的要求。
      触发模式的设置有几种，首先可以利用前导宽度触发器别离读/写信号。根据标准，读前导的宽度为0.9到1.1个时钟周期，而写前导的宽度规定为大于0.35个时钟周期，没有上限。第二种触发方式是利用更大的信号幅度触发方法别离读/写信号。通常，读/写信号的信号幅度是不同的，因此我们可以通过在更大的信号幅度上触发示波器来实现两者的别离。
      测试中要注意信号的幅度，时钟的频率，差分时钟的穿插点，上升沿是否单调，过冲等。
      时序中最重要，最需要注意的就是建立时间与保持时间。
