一、 组织教学
检查学生出勤情况
二、 复习提问
我们已经学习过加工中心安全操作规程，请说出主要几点。
三、新授课：
课题 数控加工中心操作面板介绍
一、实训目的及要求
（1） 了解数控加工中心的基本操作；
（2） 学习数控系统的基本操作方法；
二、实训设备及仪器
配哈斯数控系统立式数控加工中心；
三、相关知识讲解
尽管数控机床的种类是多种多样的，其所使用的数控系统种类繁多，其操作面板的形状、操作键的位置也不一样，操作方法也各不相同，但是其功能大都相差无几。在学习数控机床操作时，应认真了解厂家提供的操作手册，了解有关操作规定，以便熟练掌握相应的数控机床操作。
1、数控机床的组成
数控机床主要由计算机数控系统与机床本体两部分组成。而数控系统主要包括：
1） 输入/输出设备
2） CNC数控装置
3） 伺服单元
4） 驱动装置
5） 可编程控制器（PLC）等
2、哈斯立式数控加工中心操作

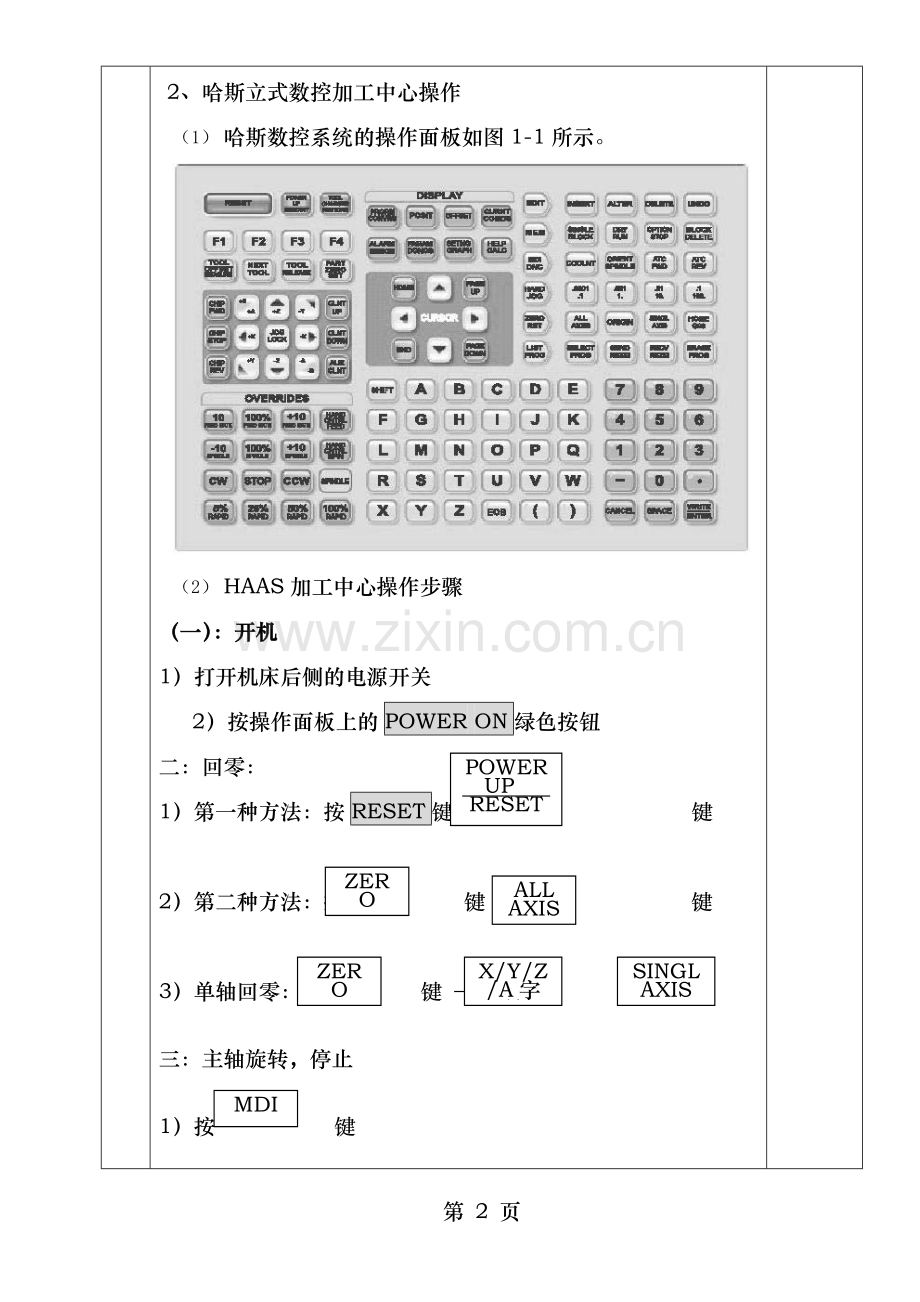

（1） 哈斯数控系统的操作面板如图1-1所示。

（2） HAAS加工中心操作步骤
（一）：开机
1）打开机床后侧的电源开关
2）按操作面板上的POWER ON绿色按钮
POWER
UP
RESET
二：回零：
1）第一种方法：按RESET键 → 键
ZERO
RET

ALL
AXIS
2）第二种方法：按 键 → 按 键
SINGL
AXIS
X/Y/Z/A字母
ZERO
RET

3）单轴回零：按 键 → 按 键 →

三：主轴旋转，停止
MDI

1）按 键

WRITE
ENTER
2）输入 M03 S800 后按回车键（ ）

CW
3）按 键 → 正转

STOP
按 键 → 停转

CCW
按 键 → 反转

-10%
SPINDLE
+10%
SPINDLE
4）加速按 减速按
四：手动进给
HAND
JOG
1）手轮进给：I）按 键

Z
Y
X
II）选 键 （选进给轴）
.1
.01
.0001
.0001
III）选 倍率键
IV)转动手轮,移动工作台
2)点动(快动)：I）选进给倍率键（同上）
X-
Y-
Z-

Z+
Y+
X+
II）直接按 使工件接近或

远离铣刀
五．装刀，选刀。
MDI
JOG
按 或 再按主轴旁黑色按钮即可装卸刀具。

CYCLE START
WRITE
ENTER

MDI
按 输入M06 T01后按 按 换刀

ATC
REV
ATC
FWD

MDI
按 输入T01后直接按 或 换刀

ATC
REV
ATC
FWD
MDI
按 按 或 按顺序换刀

六：对刀
1） 手动装好夹具，工件

2） 校调刀具至工件相对位置 例如：铣刀中心及工件原点重合

OFFSET
3） 按 键两次进入G54界面

4） 光标 分别选中G54中的X，Y，Z

PART
ZERO
SET
5）按 键

七．输入程序：

LIST
1）按 键→按光标＞键→输入程序号→按回车键

PROG
EDIT
2）按 键 → 键

3）输入程序
八．输入刀补

OFFSET
1）按 键，进入刀号 刀长 刀半径界面

2）输入刀补值
按F1键替换原有值，按回车键在原有值上累加
九．图形模拟
LIST
1）按 →按＞光标键→按∨ ∧键选程序号—回车
CYCLE START

SETNG
GRAPH
MEN
2）按 → 按 键两次 → 按

HOME
F2
→ 显示原始图形尺寸

F3

→显示坐标

F4
→显示程序

轨迹定位放大：

U P
F2

DOWN
按 →按 及 键

CYCLE START
把图形置于方框中，再按回车键后→按

十．加工（自动）
LIST
1） →光标＞键→光标∨ ∧键选中程序号 回车↙
CYCLE START

MEN
2）按 →按 —→自动加工
CYCLE START
SINGLE
BLOCK

↘按 →按 键，单段加工

十一，拷贝（从机床中拷入A盘）

LIST
PROG
按 键→光标＞键→光标∨ ∧键选中程序号→ 回车→按﹤光标键
FLOPPY
→光标∨ ∧键选中 键→ F4 键→ F2 键→按 Y 键

十二 从A盘传送程序到HAAS机床电脑中

FLOPPY
LIST
PROG
按 键 →光标﹤键→光标∨ ∧键选中 →按光标∨ ∧键选中A盘中的程号→回车→按F2 键→按 Y 键

四、实训内容
（1） 现场了解数控机床的组成及功能。
（2） 接通电源，启动系统，练习数控铣床“开机”、 “回零”、“点动”、“手动”、“关机”等操作。
（3） 用MDI功能控制机床运行（程序指令：G91G00X-10Y-10Z-20），观察程序轨迹及机床坐标系变化。
（4） 用“手动”模式，移动各运动轴，判别X、Y、Z轴的运动方向。
（5） 在数控系统中输入以下程序，进行程序校验与仿真加工，在实训报告上画出轮廓图象。
O2；
G90G54G00Z100.0S800M03；
X0Y0；
Z5.0；
G01Z-5.0F100；
G42X6.0Y-6.0F120D31；
G03X0Y-12.0R6.0；
G01X-8.0；
G03X-13.0Y-8.0R5.0；
G01Y8.0；
G03X-1.0R6.0；
G01Y5.0；
X1.0；
Y8.0；
G03X13.0R6.0；
G01Y-8.0；
G03X8.0Y-12.0R5.0；
G01X0；
G03X-6.0Y-6.0R6.0；
G01G40X0Y0；
G00Z100.0；
M05；
M30；
五、实训总结
数控机床具有加工精度高、能作直线与圆弧插补以及在加工过程中能进行多轴联动等功能特点。数控铣床是数控加工中最常用的数控机床。数控铣床主要用于各类较复杂的平面、曲面与箱体类零件的加工，并具有铣槽及钻、扩、铰、镗孔的功能。
六、实训报告
（1） 数控机床有哪几部分组成？
（2） 为什么每次启动系统后要进行“回零”操作？
（3） 执行程序段“G91G00X-10Y-10Z-20”过程中，机床进给速度是多少？为什么？
（4） 绘出运行程序的仿真轨迹。
