通用技术选考试题及参考答案.docx

20211102选考 通用技术〔共50分〕
一、选择题〔本大题共13小题，每题2分，共26分，每题列出的四个备选项中只有一个是符合题目要求的，不选、错选、多项选择均不得分。〕
1．无人驾驶汽车能根据路况信息优化行车路线，缩短行车时间，智能识别车辆与行人等，自动控制车速，减少交通事故，目前，受交通法规限制，无人驾驶汽车还不能投入使用。以下关于无人驾驶技术的说法中，不恰当的是〔 〕
A．涉及定位、感知、智能决策及控制等方面的技术，表达了技术的综合性
B．受现行交通法规的限制，表达了技术的两面性
C．能提高出行效率，表达了技术具有解放人的作用
D．能降低事故发生率，表达了技术具有保护人的作用
第2题图
2．如下图是一款适合儿童使用的智能姿势提醒器。采用无辐射方式检测姿势，整机仅重6.5g，外壳柔软防滑，富有弹性，具有语音提示与信息存储功能，家长可以通过手机APP了解孩子的姿势情况。以下关于该姿势提醒品质分析评价中，不正确的选项是〔 〕
A．采用了无辐射方式检测姿势，实现了人机关系的安康目标
B．整机仅重6.5g，外壳柔软防滑，及耳朵贴合良好，实现了人机关系的舒适目标
C．外壳有弹性，适用于不同大小的耳朵，符合人体的动态尺寸
D．通过手机APP显示存储在提醒器中的姿势信息，实现了人机关系的信息交互
第3题图
3．如下图的水净化过滤吸管，采用7种物理过滤层，可过滤脏水中的固体杂质、寄生虫与细菌等，保证喝到嘴里的水是干净的，具有平安可靠、携带方便、使用简单等特点，有一定的使用寿命与性价比，被多个机构评为年度最正确创造，受到徒步旅行与露营者的喜爱，已经被一些国际救援组织用于非洲地区的净水工程。以下评价坐标图中及描述相符的是〔 〕
4．如下图是一款背包式手推婴儿车。以下关天该产品的设计分析与评价中不正确的选项是〔 〕
A．构造新颖，符合设计的创新原那么
B．可折叠成背包形式，主要考虑了人的因素
C．用铰连接实现折叠，主要考虑了物的因素
D．展开后的宽度与高度要适当，主要考虑了环境的因素

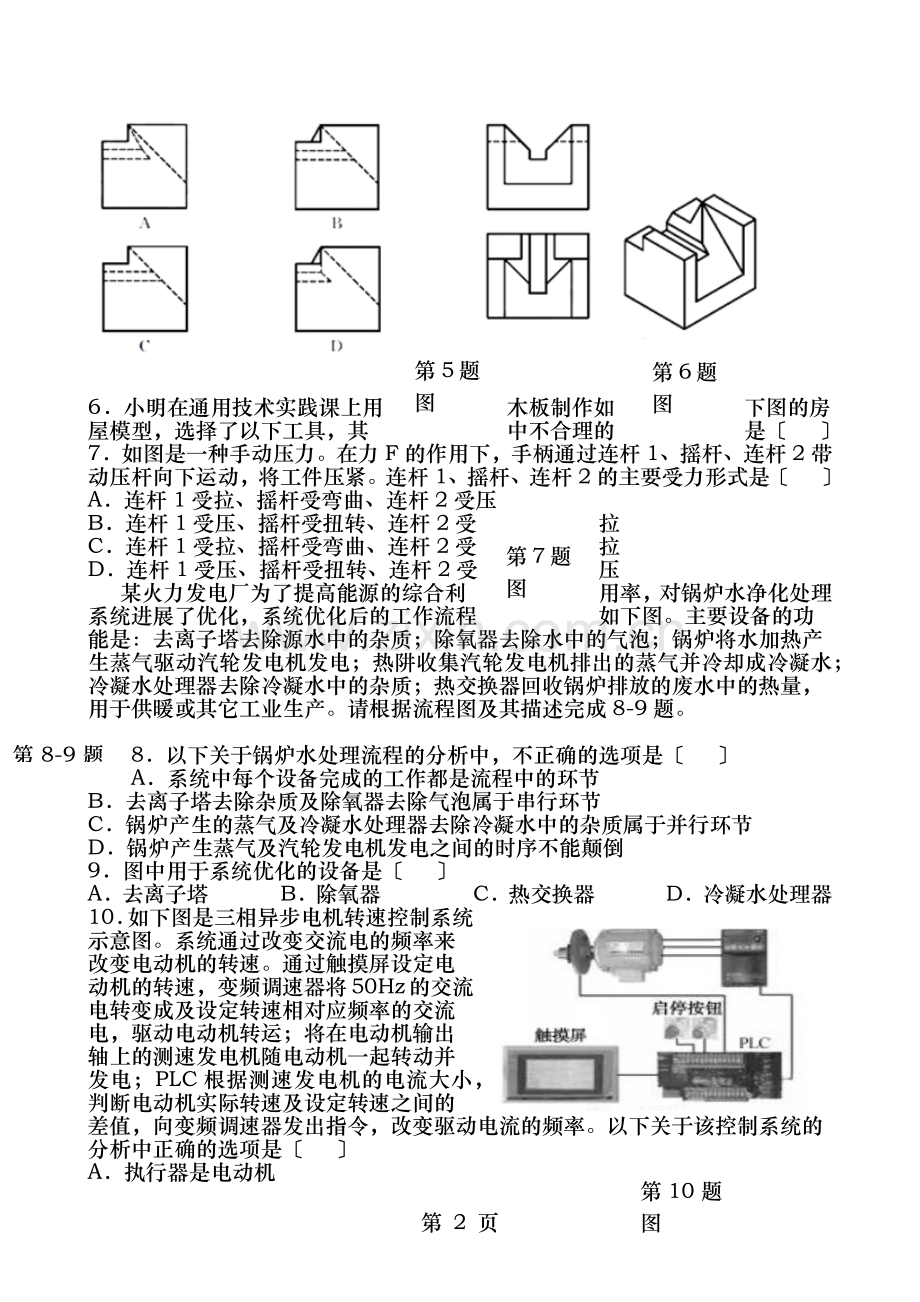

5．如下图是某形体的轴测图、主视图与俯视图，正确的左视图是〔 〕
第4题图

第5题图

6．小明在通用技术实践课上用木板制作如下图的房屋模型，选择了以下工具，其中不合理的是〔 〕
7．如图是一种手动压力。在力F的作用下，手柄通过连杆1、摇杆、连杆2带动压杆向下运动，将工件压紧。连杆1、摇杆、连杆2的主要受力形式是〔 〕
A．连杆1受拉、摇杆受弯曲、连杆2受压
第6题图
第7题图
B．连杆1受压、摇杆受扭转、连杆2受拉
C．连杆1受拉、摇杆受弯曲、连杆2受拉
D．连杆1受压、摇杆受扭转、连杆2受压
某火力发电厂为了提高能源的综合利用率，对锅炉水净化处理系统进展了优化，系统优化后的工作流程如下图。主要设备的功能是：去离子塔去除源水中的杂质；除氧器去除水中的气泡；锅炉将水加热产生蒸气驱动汽轮发电机发电；热阱收集汽轮发电机排出的蒸气并冷却成冷凝水；冷凝水处理器去除冷凝水中的杂质；热交换器回收锅炉排放的废水中的热量，用于供暖或其它工业生产。请根据流程图及其描述完成8-9题。
第8-9题图

8．以下关于锅炉水处理流程的分析中，不正确的选项是〔 〕
A．系统中每个设备完成的工作都是流程中的环节
B．去离子塔去除杂质及除氧器去除气泡属于串行环节
C．锅炉产生的蒸气及冷凝水处理器去除冷凝水中的杂质属于并行环节
D．锅炉产生蒸气及汽轮发电机发电之间的时序不能颠倒
9．图中用于系统优化的设备是〔 〕
A．去离子塔 B．除氧器 C．热交换器 D．冷凝水处理器
10．如下图是三相异步电机转速控制系统示意图。系统通过改变交流电的频率来改变电动机的转速。通过触摸屏设定电动机的转速，变频调速器将50Hz的交流电转变成及设定转速相对应频率的交流电，驱动电动机转运；将在电动机输出轴上的测速发电机随电动机一起转动并发电；PLC根据测速发电机的电流大小，判断电动机实际转速及设定转速之间的差值，向变频调速器发出指令，改变驱动电流的频率。以下关于该控制系统的分析中正确的选项是〔 〕
第10题图
A．执行器是电动机
B．控制器是变频调速器
C．输出量是测速发电机的电流信号
D．控制量是变频调速器输出的电流频率
11．【加试题】小明用多用电表判断电子元器件的好坏，以下测试结果说明电子元器件坏的是〔 〕
第12题图
12．【加试题】如下图的光控电路，当光线暗到一定程度时，继电器J吸合，V1亮。555集成电路6脚电位升至电源电压的三分之二时，3脚输出低电平；2脚电位降至电源电压的三分之一时，3脚输出高电平。调试中发出V1始终不亮，以下故障原因分析中合理的是〔 〕
A．Rp虚焊 B．Rg及Rp位置接反了
C．R1阻值偏小 D．继电器J额定电压偏大
13．【加试题】如下图是一种两位二进制译码器的逻辑电路图，XY表示输入，F1F2F3F4表示输出。当X为1、Y为0时F1F2F3F4为〔 〕
A．0000 B．0100
第13题图
C．0010 D．0001
二、非选择题〔本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分〕
14．如下图是一种回转工作台的构造示意图。滑动轴承安装并固定在机座的孔，轴在轴承内转动。工作台安装在轴的上端，通过圆柱销与内六角螺栓固定在轴上；槽轮安装在轴的下端，通过平键及轴连接，并用轴端挡圈、弹簧垫圈与六角螺栓锁紧。
回转工作台装配需要以下环节：A．安装滑动轴承；B．安装槽轮；C．安装轴端挡圈；D．安装平键；E．安装弹簧垫圈；F．安装六角螺栓；G．安装轴；H．安装内六角螺栓；I．安装工作台；J．安装圆柱销。第14题图

第14题图
〔1〕合理的装配流程为：__▲__→G__▲__→__▲__→C→E→F→__▲__→J→H〔在“__▲__〞处填写装配环节的编号〕；
〔2〕防止六角螺栓松动的零件是__▲__〔在A．轴端挡圈；B．弹簧垫圈中选择正确的选项，将序号填入“__▲__〞处〕；
〔3〕以下零件中，不属于标准件是__▲__〔在A．六角螺栓；B．弹簧垫圈；C．轴；D．平键中选择正确的选项，将序号填入“__▲__〞处〕。
15．小明参考网上的杯托新产品图片，用1.5mm厚的钢板制作了如下图的简易杯托，安装在书桌侧面的木板上，用来放置水杯。为了观察水杯在杯托中是否稳定，他找来各种不同直径的水杯与饮料瓶分别放到杯托中，发现当水杯或饮料瓶直径小到一定程度时，受到触碰后容易晃动，甚至会从杯托中翻出来。请帮助小明在原有杯托的根底上进展改良设计，设计要求如下：
〔1〕在原有杯托上增加调节件，用于防止水杯或饮料瓶晃动，使用时方便可靠；
第15题图
〔2〕调节件能适用于直径在Φ35mm~Φ80mm之间的水杯或饮料瓶；
〔3〕改良后的杯托仍保持足够的承载能力；
〔4〕主要材料仍采用1.5mm厚的钢板，辅助材料自选。
请根据描述与设计要求完成以下任务：
〔1〕小明发现问题的途径是__▲__〔在A．观察日常生活；B．技术研究及技术试验；C．收集与分析信息中选择正确的选项，将序号填入“__▲__〞处〕；
〔2〕画出改良后的杯托的设计草图，必要时可用文字说明；
〔3〕在设计草图上标注调节件的主要尺寸；
〔4〕杯托安装到书桌侧面，合理的连接件是__▲__〔在以下选项中选择适宜的选项，将序号填入“__▲__〞处〕；
〔5〕改良后的杯托需要进展试验，以下试验中不合理的是__▲__〔在A．杯托中分别放入Φ35mm与Φ80mm的水杯或饮料瓶，并调整调节件，观察水杯或饮料瓶是否容易晃动；B．反复调整并固定调节件，沿调节方向推拉调节件，观察是否可靠；C．杯托中分别放入Φ35mm与Φ80mm的水杯或饮料瓶，逐渐加满水或饮料，观察杯托是否变形中选择正确的选项，将序号填入“__▲__〞处〕。
16．【加试题】请补全三视图中所缺的三条图线〔超过三条图线倒扣分〕
第16题图

17．【加试题】小明设计了如下图的温度报警电路。当检测到的温度高于设定值后，V3随温度升高逐渐变亮，如果温度继续上升到一定值后，V4、V5开场变亮，最后蜂鸣器HA发出报警声。根据电路图与功能要求完成以下任务：
第17题图

〔1〕Rt应选择 ▲ 〔在A.正温度系数热敏电阻；B. 负温度系数热敏电阻；C.可调电阻；D.定值电阻中选择适宜的选项，将序号填入“ ▲ 〞处〕；
〔2〕从V3变亮到V4、V5变亮的过程中，V1集电极c与发射极e之间的电压 ▲ 〔在A.降低；B.升高；C.保持不变中选择适宜的选项，将序号填入“ ▲ 〞处〕；
〔3〕小明搭建了测试电路，测试中，先固定Rp1，然后改变温度，发现发光二极管V3、V4、V5温度高时不亮，温度低时反而亮。造成该现象不可能的原因是 ▲ 〔在误用了PNP型；及Rp1位置接反了；阻值偏小中选择适宜的选项，将序号填入“ ▲ 〞处〕；
〔4〕小明在调试电路时，不小心损坏了三极管V1，准备用电压比拟器代替三极管V1来实现温度过高报警，请你帮助小明在电路图虚线框中将比拟器连接好；
（5） 修改后的电路相比原电路 ▲ 〔在A.功能完全一样；、V4、V5同时亮灭；与Rp2能分别设定报警温度的上限与下限中选择适宜的选项，将序号填入“ ▲ 〞处〕。
参考答案〔仅供参考〕
一、选择题 〔每题2分，共26分〕
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
答案
B
C
A
D
C
B
A
C
C
D
B
A
D
二、非选择题
14.①A、D、B、I ②B ③C
15.①B
④B ⑤B
16.
17.①B ②A ③C ④如以下图所示 ⑤B
第 5 页
