经济适用住宅小区工程地下防水施工方案.doc

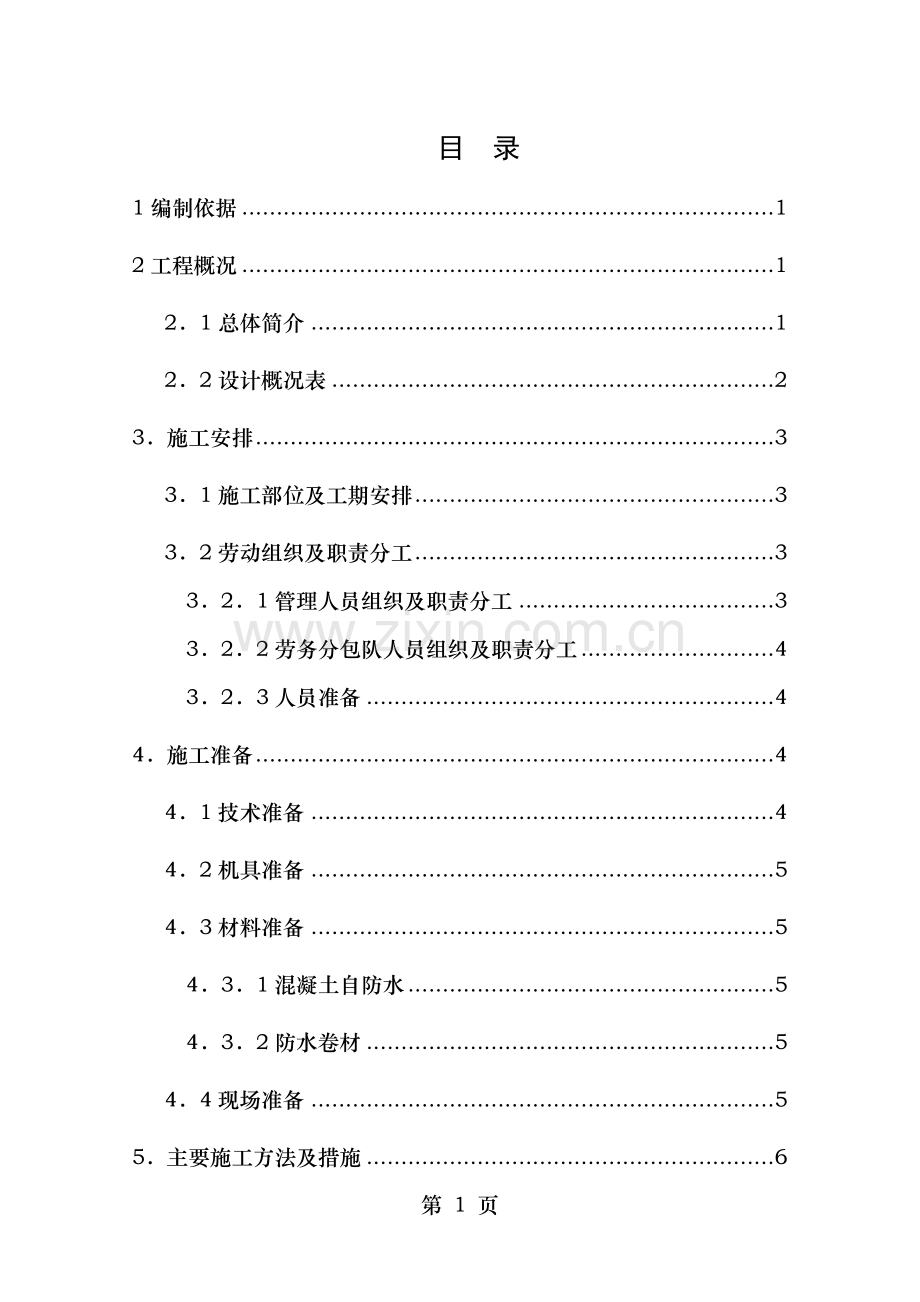

目 录
1编制依据 1
2工程概况 1
2．1总体简介 1
2．2设计概况表 2
3．施工安排 3
3．1施工部位及工期安排 3
3．2劳动组织及职责分工 3
3．2．1管理人员组织及职责分工 3
3．2．2劳务分包队人员组织及职责分工 4
3．2．3人员准备 4
4．施工准备 4
4．1技术准备 4
4．2机具准备 5
4．3材料准备 5
4．3．1混凝土自防水 5
4．3．2防水卷材 5
4．4现场准备 5
5．主要施工方法及措施 6
5．１工艺流程 6
5．１．１底板防水 6
5．１．２地下室外墙防水 6
5．２施工方法 7
5．２．1混凝土自防水 7
5．２．2底板防水 9
5．２．3地下室外墙防水 13
6．质量标准及质量保证措施 16
6．１保证项目 17
6．２基本项目 18
6．3允许误差项目 18
6．４质量保证措施 18
6．４．１人员要求 18
6．４．２现场要求 19
7注意事项 19
7．1成品保护 19
7．2消防及文明施工措施 20
第 14 页
1编制依据
序号
名 称
编 号
1
施工
图纸
某经济适用住宅小区3、4号楼施工图纸（结构分册）
设计号：
L2003148
2
某经济适用住宅小区5号楼施工图纸（结构分册）
3
施组
某经济适用住宅小区3、4、5号楼
施工组织设计

4
规范规程
地下工程防水技术规范
GB50108-2001
5
地下防水工程质量验收规范
GB50208-2002
6
建筑工程施工质量验收统一标准
GB50300-2001
7
新型沥青卷材防水工程技术规程
DBJ01-16-94
2工程概况
2．1总体简介
序号
项 目
内 容
1
工程名称
某经济适用住宅小区3、4、5号楼工程
2
工程地址

3
建设单位

4
设计单位

5
监理单位

6
质量监督单位位

7
建筑面积
48795 m2
8
结构形式
剪力墙结构、筏板基础
9
建筑层数
地上4、5、7、8、24层，地下3、2层
10
招标范围
施工图所示全部项目，包括建筑工程、装饰工程、给排水工程、采暖工程、通风工程、电气工程。户门以内所有房间粗装修（户内装修只作底层，不作面层；防水作至保护层）；公共部分一次到位；户内木门不作（阳台封，通往阳台门做）；灯具按座灯头；电视、 只作预埋。
11
工期
取得竣工备案表总工期664日历天
12
质量目标
合格，确保结构长城杯
2．2设计概况表
序号
项目
内 容
1
建筑面积（m2）
总建筑面积
48795
地下面积
18713
占地面积
9600
地上面积
30082
2
层数
地下(层)
3
地上(层)
24
3
防水等级
一级
迎水面钢筋保护层厚度（mm）
50
3
建筑层高（m）
地下部分层高(m)
地下三层
3.3
地下二层

地下一层

地上部分层高(m)
首层至标准层
2.9
4
防水面积
底板（m2）
6202
外墙（m2）
3390
车库顶板（m2）
2374
5
地下防水
混凝土自防水
C30/P8防水混凝土
柔性防水
SBS(Ⅲ+Ⅳ)改性沥青防水卷材
肥槽回填土
2：8灰土
3．施工安排
3．1施工部位及工期安排
根据施工总进度计划要求施工部位及工期安排如下
序号
施工部位
完成时间
工期（天）
备注
1
底板防水
2005年09月10日～2005年09月26日
17

2
地下室外墙防水
2005年11月03日～2005年11月30日
28
交叉作业
3
肥槽回填
2005年11月12日～2005年12月06日
26
3．2劳动组织及职责分工
3．2．1管理人员组织及职责分工
主任工程师：
负责经理部全面技术、质量工作。

3、4、5号楼技术负责人：
全面负责3、4、5号楼技术工作。

土建质检员：

1.对防水工程质量进行监控、检查，督促不合格质量的整改；
2.对建材质量进行检查、监控
防水技术负责人：

1．对防水工程进行技术交底；
2．对施工过程进行监控；
3．负责防水工程验收。
试验员

1.负责原材复试及见证取样等工作。

项目部技术部
3．2．2劳务分包队人员组织及职责分工

技术负责人：
1. 全面负责防水技术工作。
2.负责防水交底执行情况。

防水工长：
张合方
1．对防水卷材的铺设、搭结等向工人交底。并在现场进行指导施工。
质检员：
崔东明
1.对防水工程质量进行监控、检查，落实不合格质量的整改；
2．负责防水工程自检。

3．2．3人员准备
防水施工专业施工人员20人。
4．施工准备
4．1技术准备
项目主任工程师组织经理部技术、生产人员熟悉图纸，认真学习掌握施工图内容、要求与特点，熟悉各部位防水方法。
4．2机具准备
汽油喷灯、油桶、扫帚、剪刀、皮鼓、铁管(Φ30×150mm)、铁压辊(30kg)、皮尺、灭火器等。
4．3材料准备
4．3．1混凝土自防水
底板混凝土、外墙、人防顶板、地下二层车库顶板混凝土为C30 /P8抗渗混凝土。水泥选用普通硅酸盐水泥，水泥强度不低于32.5MPa，石子粒径不大于40mm，砂子采用中砂，不得使用碱活性材料，在混凝土要掺入UEA微膨胀剂以补偿混凝土收缩，并掺入外加剂改善混凝土抗渗性能。
4．3．2防水卷材
产品供货方应提供下列文件经复试合格后方可使用，并做好有见证取样工作。本年度具有CAL与CMA章法定检验单位出具全项检验报告。产品合格证内容包括：产品出厂检验报告；标志（生产厂名；商标；产品标记；生产日期或批号；生产许可证号；贮存及运输注意事项）
4．4现场准备
铺贴防水层基层应干燥、平整、牢固，不得有起砂、空鼓、开裂等现象。阴阳角处应做成圆弧形钝角，圆弧半径5cm，按施工工艺与规范要求砌永久性240砖保护墙，并用1：3水泥砂浆抹好找平层。
5．主要施工方法及措施
5．１工艺流程
5．１．１底板防水
垫层上砌240㎜厚保护砖墙→抹砂浆找平层→基层清理→涂刷冷底子油→做防水附加层→铺贴底板及保护墙墙底部防水层→平面浇筑豆石砼防水保护层→保护墙立面防水保护层。
5．１．２地下室外墙防水
地下结构外墙施工→结构外墙面修补找平→刷冷底子油→铺防水卷材→防水收头→防水保护层→肥槽回填
5．１．3车库顶板防水
车库顶板结构施工→面层修补找平→刷冷底子油→铺设防水卷材→平面浇筑豆石混凝土保护层→回填2：8灰土
5．２施工方法
5．２．1混凝土自防水
5．2．1．1混凝土采用泵送混凝土，入泵前坍落度控制在120±20mm，缓凝时间6～8h。
5．2．1．2防水混凝土拌合物在运输后如出现离析，必须进行二次搅拌。当坍落度损失后不能满足施工要求时，加入减水剂进行搅拌，严禁直接加水。
5．2．1．3防水混凝土振捣必须采用高频振捣棒振捣密实，振捣时间为10～30s，以混凝土泛浆与不冒气泡为准，避免漏振、欠振与过振。
5．2．1．4防水混凝土必须连续浇筑，底板施工缝及结构后浇带划分重合，底板及外墙交接处施工缝留置于高出底板不小于300mm墙体上，垂直施工缝避开地下水与裂隙水较多地段。
5．2．1．5水平施工缝浇筑混凝土前，将表面浮浆与杂物清除，先铺净浆，再铺30～50厚1：1水泥砂浆并及时浇筑混凝土。
5．2．1．6垂直施工缝浇筑混凝土前，将表面清理干净，并涂刷水泥净浆并及时浇筑混凝土。
5．2．1．7所有施工缝二次浇筑混凝土时均设置遇水膨胀止水条，其7天膨胀率不得大于最终膨胀率60％。
5．2．1．8遇水膨胀止水条采用水泥钉牢固安装在施工缝表面，水泥钉间距500mm，详见下图：
5．2．1．9 汽车坡道出口及人防出入口采用中埋式橡胶止水带，止水带宽度300mm厚10mm，变形缝中间用30mm厚浸乳化沥青木丝板填充，外侧用垫牛皮纸然后用聚氯乙稀胶泥封堵。回填之前砌筑120砖墙保护甩头。
5．2．1．10防水混凝土拆模后立即进行养护，养护时间不得少于14d。
5．2．1．11防水混凝土结构内部设置各种钢筋与绑扎丝，不得接触模板，固定模板用穿墙螺栓采用三节鞭止水螺栓，整个螺杆均有螺纹达到止水效果。
5．２．2底板防水
底板防水在砌筑完底板保护墙后外防内贴法施工防水层，地下室外墙防水采用外防外贴法施工，底板垫层混凝土平面部位卷材采用空铺法，其他部为均采用满粘法。
5．２．2a后，在垫层上沿四周砌筑永久保护砖墙240㎜厚，砌筑高度＝底板厚度＋10cm。
5．２．2．２基层处理：在底板及保护墙及集水井、电梯井边阴阳角处，均用1：2.5水泥砂浆做成半径为5cm圆弧。剔除垫层及保护墙上残留灰浆硬块，坑洞处用1：水泥砂浆抹平。清扫基层表面灰土、杂物，检查找平层有无空鼓、开裂、起砂、脱皮等缺陷，方可进行下道施工工序。
(基层含水率现场检查方法：在基层表面平放一块1m2卷材，3-5小时后看下面有无水珠，如基本无水珠即可施工)。
5．2．2．３涂冷底子油：待基层检验合格后，方可涂刷冷底子油，冷底子油涂刷应均匀。小面积或细部不易喷刷时，用胶刷均匀涂刷，不得有麻点、漏刷等缺陷，干燥5小时后方可铺贴卷材。
5．2．2．４卷材：
5．2．2．４．１弹线分块：按卷材宽度及搭接长度弹粉线分割，以水平面距离边墙60cm处为卷材搭接起点，平面卷材长边搭接长度100mm,短边100mm。
5．2．2．４．２附加层：为防止卷材在阴阳角转角部位拉裂，预先铺4mm厚卷材50cm宽附加层一道，每边25cm。经检查合格后方可进行下道工序施工。先铺贴阴阳角附加层，再铺贴平面及立面相连卷材，先铺贴立面卷材，然后由上向下铺贴平面卷材，要求保证卷材紧贴阴角。
5．2．2．４．３底板大面积铺贴：首层4mm卷材采用空铺法施工及将卷材防水层沿底板外边缘粘贴800mm宽，集水坑上下口每边各400mm。粘贴时将卷材先打开，按线铺好位置，留出接缝搭茬，然后将卷材倒退卷1m，一人扶卷材，另一个人手持喷灯点燃后调明火焰呈蓝色，将喷灯对准卷材及基层交接面，使喷灯及卷材保持最佳距离40-50cm。从卷材一侧向另一侧缓缓移动，使基层及卷材同时加热，当卷材底面热熔胶熔化并发出黑色光泽时，负责卷材铺贴人员缓缓滚压粘贴，滚压操作应紧密配合加热熔化速度进行。要求铺贴紧密、平整，不要卷入空气及异物，无皱折、无起鼓，结合部位涂满粘合剂，干燥20分钟后，用力滚压，使其粘结密实、牢固。
5．2．２．４．４卷材接缝及收头处理：卷材搭接宽度短边为10cm、长边10cm，同一层相临两幅卷材铺贴时横向接头错开不小于1/2幅宽。上下层长边搭接错开1/3幅宽，短边搭接错开不小于1/2幅宽，上下层卷材不能垂直铺贴。立面及平面交接处卷材接缝应留在平面上距两边不小于60cm。如图示：
5．2．2．４．５保护墙立面粘贴完，在上部甩槎处（即保护墙上口）采用二皮砖压牢卷材端头做临时保护。
5．2．2．４．６保护层：防水卷材铺贴检查完毕，平面浇筑5cm厚C20豆石砼，立面抹20㎜厚1：3水泥砂浆做保护层。
5．2．2．４．７后浇带防水：后浇带垫层上附加一层防水卷材宽度2.8米。
5．２．3地下室外墙防水
5．２．3．１地下室外墙结构施工完后，清理外墙面及修补，拆除底板处临时保护墙，剥出卷材接头，将接头卷材表面及墙上浮灰、污物清除干净后对外墙面做基层处理，使之达到做防水要求。
5．２．3．２涂刷冷底子油一道，干燥5小时左右（以不粘手为宜），铺贴阴阳角附加层防水卷材，然后由下向上铺贴立面防水层，要求满粘铺贴，铺法同底板防水层。在铺贴过程中做好墙角卷材搭接，以确保防水质量，防水层做完之后及时做保护层，聚苯板保护层为50mm厚，聚苯板容重必须符合设计要求。
5．２．3．３穿墙螺栓根部用膨胀水泥砂浆补平。
5．２．3．4穿墙套管处做法：穿过防水层管道及防水层连接处，增设一层环形附加层，粘贴宽度不小于20cm，并在铺贴前将套管上锈蚀杂物清理干净。详见下图：
5．２．3．5卷材顶部收口作法详见下图：
5．２．3．5外墙后浇带处用混凝土预制板挡护，见下图。
5．２．4．地下二层车库顶板防水
5．２．4．1 车库顶板防水卷材铺设方法同地下外墙。
5．２．4．2 车库顶板后浇带处防水待主体封顶，后浇带浇筑后铺设，留设方法如下图。
5．２．4．3卷材上平面浇筑5cm厚豆石混凝土保护层。
5．２．4．4在保护层上回填2 ：8灰土。
6．质量标准及质量保证措施
6．１保证项目
6．１．１防水卷材与胶结材料品种,牌号必须符合设计要求与规范规定,检查产品出厂合格证及试验报告。防水卷材进场后，由项目部试验员、监理单位、建设单位联合进行有证取样，试验结果合格后方可在工程中使用，严禁使用不合格材料。
6．１．２卷材防水层，严禁有渗漏现象。
6．２基本项目
6．２．１卷材防水层基层表面平整，牢固，洁净，阴阳角处呈圆弧形，冷底子油涂刷均匀，无漏涂，检查隐检记录。
6．２．２卷材防水层铺贴方法、压接顺序与搭接长度符合规范规定，粘结牢固，无滑移、翘边、起泡、皱折等缺陷。
6．２．３卷材防水层及保护层应粘贴牢固，结合紧密，厚度均匀一致。
6．3允许误差项目
序号
项 目
允许偏差
检验方法
1
砖保护墙垂直度
5mm
尺量检查
2
找平层平整度
±2mm
2m靠尺
3
砖保护墙平整度
±5mm
2m靠尺
4
砖保护墙高度
±1cm
尺量检查
5
附加层宽度
-1cm
尺量检查
6
卷材搭接宽度
-1cm
尺量检查
6．４质量保证措施
6．４．１人员要求
防水工程必须由防水专业队或防水工施工，严禁非防水专业队或非防水工进行防水施工。
6．４．２现场要求
6．４．２．１进行铺贴卷材施工时，现场必须通风，严禁明火，非施工人员不得进入现场。施工人员不准穿高跟鞋、钉子鞋进入施工现场，以防成品破坏。
6．４．２．２防水隐蔽工程容易忽略是阴阳角及基层连接管件部位。为保证防水质量，阴阳角及特殊部位处理要着重注意，不允许有皱折、漏涂、渗漏现象。
6．４．２．３风雨天采取相应措施，避开风雨天气，减少风雨带来最小不利因素。施工完毕一应采取保护措施，直至做好防水保护层。
7注意事项
7．1成品保护
7．1．１己做好卷材防水层，要加强成品保护，及时采取措施，不得损伤碰坏，从而减少不必要返修。
7．1．２施工人员必须穿软底鞋进入现场操作，尽量减少在施工完防水层上行走，以免尖硬物将防水层划破。
7．1．３穿过墙面套管，不得损伤与变位，也不得堵塞杂物。
7．1．４己做好防水层上严禁堆放物品，尤其是金属物品，手推车、经纬仪支腿采取包裹胶皮垫、垫砖等方式保护防水成品。
7．1．５外防内贴法防水层贴在永久性保护墙上，在防水层铺完后，及时做好保护层。
7．1．６外防外贴法防水层铺贴完成后，及时做好保护层，并进行回填土施工。
7．1．７卷材端头甩槎必须保护好，以防止断裂与损伤，底板防水卷材铺完后，顶端做好临时固定并加以保护。
7．2消防及文明施工措施
7．2．１施工人员必须配戴安全帽与防护手套。
7．2．２外墙防水施工时，高空操作人员须带安全带，不得过分集中。
7．2．３人员工作期间严禁酗酒、打闹。
7．2．４施工材料码放现场须通风良好，阴凉干燥，严禁烟火。
7．2．５由于防水涂料是易燃物品，现场及材料堆放区必须配有足够防火设施，以免突发事故。
7．2．６施工前认真进行安全技术交底工作。
7．2．７患有皮肤病、支气管火病、眼病以及对沥青，橡胶刺激过敏人员，不得参加操作。
7．2．8按有关规定配给劳动用品并合理使用。操作人员不得光脚或穿短袖衣服进行作业，将裤脚袖口扎紧，接触有毒材料需戴口罩并加强通风。
7．2．９现场消防保卫人员有权制止一切违反规定行为，对违反治安消防规定人员，保卫干部有权给予批评教育与处罚，直至停止施工。
7．2．10参加施工所有人员，入场前都要进行“四防”教育，学习现场各项规章制度与国家法规，使每个施工人员做到制度明确，安全生产、文明施工。
7．2．１１施工人员上下基坑走基坑西南角及东南角利用脚手架搭设专用人行马道；
7．2．１２严禁从上至下往基坑内抛掷任何物品；
7．2．１３施工人员施工操作时要求精力集中，禁止开玩笑与打闹；
7．2．１４雨、雪天及大风天禁止防水层施工；
7．2．１５施工用电由电工安装，非此专业人员严禁乱动。
7．2．１６现场配备足够消防器材，操作工人严格按规程操作，防止火灾发生。
