专升本模具设计及CAD技术基础试卷答案.doc

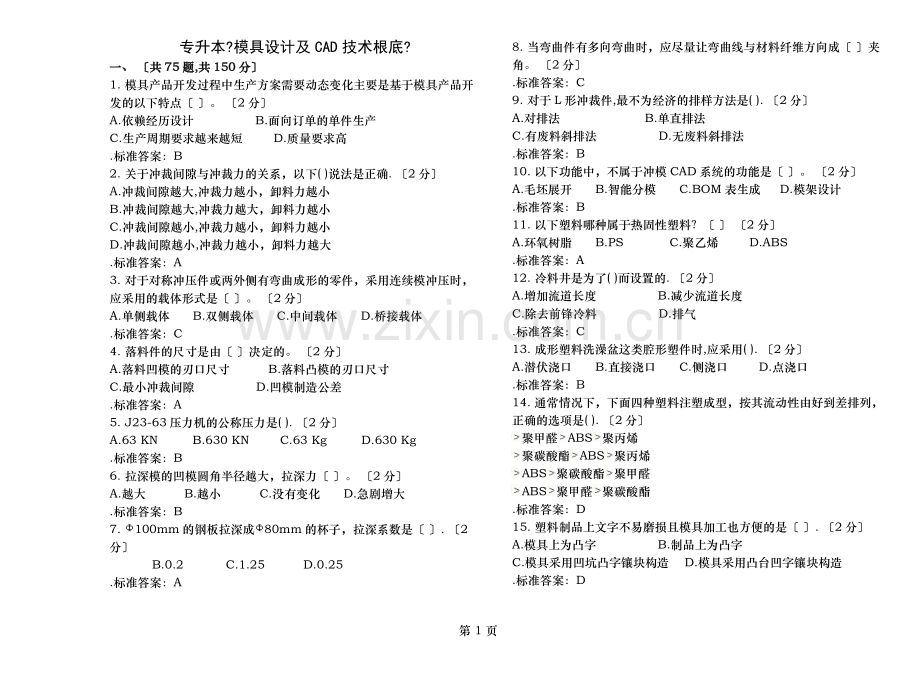

专升本?模具设计及CAD技术根底?
一、 〔共75题,共150分〕
1. 模具产品开发过程中生产方案需要动态变化主要是基于模具产品开发的以下特点〔 〕。 〔2分〕
A.依赖经历设计 B.面向订单的单件生产
C.生产周期要求越来越短 D.质量要求高
.标准答案：B
2. 关于冲裁间隙与冲裁力的关系，以下( )说法是正确. 〔2分〕
A.冲裁间隙越大,冲裁力越小，卸料力越小
B.冲裁间隙越大,冲裁力越大，卸料力越小
C.冲裁间隙越小,冲裁力越小，卸料力越小
D.冲裁间隙越小,冲裁力越小，卸料力越大
.标准答案：A
3. 对于对称冲压件或两外侧有弯曲成形的零件，采用连续模冲压时，应采用的载体形式是〔 〕。 〔2分〕
A.单侧载体 B.双侧载体 C.中间载体 D.桥接载体
.标准答案：C
4. 落料件的尺寸是由〔 〕决定的。 〔2分〕
A.落料凹模的刃口尺寸 B.落料凸模的刃口尺寸
C.最小冲裁间隙 D.凹模制造公差
.标准答案：A
5. J23-63压力机的公称压力是( ). 〔2分〕
A.63 KN B.630 KN C.63 Kg D.630 Kg
.标准答案：B
6. 拉深模的凹模圆角半径越大，拉深力〔 〕。 〔2分〕
A.越大 B.越小 C.没有变化 D.急剧增大
.标准答案：B
7. 100mm的钢板拉深成80mm的杯子，拉深系数是〔 〕. 〔2分〕
B.0.2 C.1.25 D.0.25
.标准答案：A
8. 当弯曲件有多向弯曲时，应尽量让弯曲线与材料纤维方向成〔 〕夹角。 〔2分〕
.标准答案：C
9. 对于L形冲裁件,最不为经济的排样方法是( ). 〔2分〕
A.对排法 B.单直排法
C.有废料斜排法 D.无废料斜排法
.标准答案：B
10. 以下功能中，不属于冲模CAD系统的功能是〔 〕。 〔2分〕
A.毛坯展开 B.智能分模 C.BOM表生成 D.模架设计
.标准答案：B
11. 以下塑料哪种属于热固性塑料？〔 〕 〔2分〕
A.环氧树脂 B.PS C.聚乙烯 D.ABS
.标准答案：A
12. 冷料井是为了( )而设置的. 〔2分〕
A.增加流道长度 B.减少流道长度
C.除去前锋冷料 D.排气
.标准答案：C
13. 成形塑料洗澡盆这类腔形塑件时,应采用( ). 〔2分〕
A.潜伏浇口 B.直接浇口 C.侧浇口 D.点浇口
.标准答案：B
14. 通常情况下，下面四种塑料注塑成型，按其流动性由好到差排列，正确的选项是( ). 〔2分〕
聚甲醛ABS聚丙烯
聚碳酸酯ABS聚丙烯
ABS聚碳酸酯聚甲醛
ABS聚甲醛聚碳酸酯
.标准答案：D
15. 塑料制品上文字不易磨损且模具加工也方便的是〔 〕. 〔2分〕
A.模具上为凸字 B.制品上为凸字
C.模具采用凹坑凸字镶块构造 D.模具采用凸台凹字镶块构造
.标准答案：D
16. 一般地，对塑件外表粗糙度影响较大的除了( )外就是模具温度，( )模温可改善塑件外表状态. 〔2分〕
A.模具构造、降低 B.模具构造、提高
C.型腔外表加工质量、降低 D.型腔外表加工质量、提高
.标准答案：D
17. 以下哪个零件是属于注射模的成型工作零件？〔 〕 〔2分〕
A.导柱 B.锁紧块 C.型芯 D.斜导柱
.标准答案：C
18. 注射模浇口尺寸对塑件的质量影响很大，一般地浇口长度L应为〔 〕。 〔2分〕
A.L=0.5~2mm B.L=2~5mm C.L=5~10mm D.L=10~15mm
.标准答案：A
19. 由于模具设计的经历依赖性强，所以在模具设计时常采用〔 〕验证设计结果的正确性。 〔2分〕
C.CAE分析 D.精细化设计
.标准答案：C
20. 下面是关于注塑模冷却系统的设计，哪一个说法是错误的？ 〔2分〕
A.采用多而细的冷却水道，比采用独根大冷却管道好
以内
.标准答案：C
21. 冲裁模使用一段时间后，出现磨损，此时，模具的间隙( ) 〔2分〕
A.变大 B.变小
C.凹模刃口尺寸变小 D.凸模刃口尺寸变小
.标准答案：A,D
22. 为了减少回弹，应采取的弯曲方式是( ). 〔2分〕
A.自由弯曲 B.校正弯曲 C.拉弯 D.滚弯
.标准答案：B,C
23. 建立标准件库系统的三个要素是〔 〕。 〔2分〕
A.模型文件 B.数据文件
C.中性交换文件 D.索引文件
.标准答案：A,B,D
24. 模具CAD二次开发目标是〔 〕。 〔2分〕
A.提高设计质量 B.提高设计效率
C.降低工作强度 D.强化企业标准的应用
.标准答案：A,B,C,D
25. 注射模的排气方有〔 〕  〔2分〕
A.开设排气槽 B.开设排气孔
C.利用模具零件配合间隙排气 D.利用推出机构排气
.标准答案：A,C
26. 并行设计技术应用的主要目标是〔 〕。 〔2分〕
A.提高设计质量 B.缩短设计时间
C.缩短设计制造周期 D.设计工作更轻松
.标准答案：C
27. 冲孔件的尺寸是由〔 〕决定的。 〔2分〕
A.冲孔凹模的刃口尺寸 B.冲孔凸模的刃口尺寸
C.最小冲裁间隙 D.凸模制造公差
.标准答案：B
28. 冲裁模的卸料板的作用是〔 〕。 〔2分〕
A.将条料从凸模上卸除下来 B.将工件从凹模中卸除下来
C.将废料从凹模上卸除下来 D.将废料从凸模上卸除下来
.标准答案：A
29. 冲裁工艺性良好的冲裁件，其构造形状与尺寸应该是〔 〕。 〔2分〕
C.形状简单与对称，尺寸精度不宜过高
.标准答案：C
30. 模具企业采用3D设计方法进展模具设计并能取得比拟好的效果的关键是〔 〕 〔2分〕
.标准答案：C
31. 对于T形冲裁件,最为经济的排样方法是( ). 〔2分〕
A.对排法 B.单直排法 C.斜排法 D.混排法
.标准答案：A
32. 7冲制材料厚度较大，形状较为复杂的制件，应采用哪种构造形式的凹模？〔 〕 〔2分〕
A.孔口上方是圆柱形，下方是圆锥形
D.孔口上方是圆柱形，下方是圆柱形
.标准答案：A
33. 在压力机的一次冲程中，在一副模具的同一位置，同时完成两道以上工序的模具叫〔 〕. 〔2分〕
A.简单模 B.连续模 C.复合模 D.冲裁模
.标准答案：C
34. 为了防止弯裂，一般凸模的圆角半径要〔 〕。 〔2分〕
A.做大些 B.做小些
C.等于0 D.小于最小弯曲圆角半径
.标准答案：A
35. 在用UG进展模具设计时，以下哪种技术不用于显示控制。〔 〕 〔2分〕
A.图层的设置 B.属性设置 C.装配树 D.参考集
.标准答案：B
36. 11通常情况下，下面四种塑料注塑成型，按注射成型加工温度由高到低排列，正确的选项是( ). 〔2分〕
ABS聚氯乙烯聚丙烯
聚砜聚氯乙烯聚丙烯
AB聚丙烯聚氯乙烯
聚砜聚丙烯聚氯乙烯
.标准答案：C
37. 圆筒拉深件出现破裂的部位一般在工件的〔 〕。 〔2分〕
A.口部 B.底部圆角处 C.底部 D.直壁局部
.标准答案：B
38. 注射机的注射量应与塑件的体积相适应，一般来说，塑件及浇注系统的总体积不能超过注射机最大注射量的〔 〕。 〔2分〕
A.20％ B.50％ C.80％ D.100％
.标准答案：C
39. 注射模流道的布置形式有〔 〕。 〔2分〕
A.对称式 B.非对称式
C.平衡式或非平衡式 D.紧凑式
.标准答案：C
40. 浇口是指料流进入型腔前最狭窄局部，其作用是〔 〕。 〔2分〕
A.使料流进入型腔前加速 B.利于冷却时封闭型腔口
C.便于成型后冷料与塑件别离 D.以上皆是
.标准答案：D
41. 注塑模整体式型腔与组合式型腔比拟,整体式型腔( ). 〔2分〕
A.强度较差 B.刚度较差 C.不易变形 D.维修方便
.标准答案：C
42. 当塑料熔体通过一个狭小的浇口，进入一个宽度与厚度都较大的型腔时，会产生〔 〕现象，使塑件出现明显的熔接痕。 〔2分〕
A.烧伤 B.缺料
C.喷射与蠕动〔蛇形流〕 D.起泡
.标准答案：C
43. 以下不属于浇注系统的是〔 〕。 〔2分〕
A.主流道 B.分流道 C.型芯 D.冷料井
.标准答案：C
44. 在计算注塑模的凹模与型芯的尺寸时，应采用塑料的〔 〕。 〔2分〕
A.最大收缩率 B.最小收缩率 C.平均收缩率 D.实际收缩率
.标准答案：C
45. 斜滑块内侧抽芯机构〔斜顶抽芯〕在开模时，斜滑块〔斜顶〕除了( )运动外，还完成( )运动，从而在完成顶出制品的同时，完成内侧抽芯动作. 〔2分〕
A.纵向顶出、纵向抽芯 B.横向顶出，横向抽芯
C.横向顶出、纵向抽芯 D.纵向顶出、横向抽芯
.标准答案：D
46. 多工位级进模的凹模的构造形式有( )。 〔2分〕
A.整体式 B.拼块式 C.嵌块式 D.焊接式
.标准答案：A,B,C
47. 目前模具生产中经常用二维工程图，主要原因是〔 〕等无法通过三维图形表达。 〔2分〕
A.公差与配合 B.技术要求
C.零件热处理信息 D.尺寸
.标准答案：A,B,C
48. 注射模的一次推出机构有( )的形式. 〔2分〕
A.推杆推出机构 B.推管推出构造
C.推板推出机构 D.斜导柱分型抽芯机构
.标准答案：A,B,C
49. 脆性较大的板材，如磷青铜、铍青铜、弹簧钢等，弯曲时〔 〕。 〔2分〕
A.易开裂 B.采用较大的相对弯曲半径
C.加热弯曲 D.采用较小的相对弯曲半径
.标准答案：A,B,C
50. ( )是非结晶型塑料. 〔2分〕
A.ABS B.聚苯乙烯 C.聚乙烯 D.聚碳酸酯
.标准答案：A,B,D
51. 模具产品开发过程中生产方案需要动态变化主要是基于模具产品开发的以下特点〔 〕。 〔2分〕
A.依赖经历设计 B.面向订单的单件生产
C.生产周期要求越来越短 D.质量要求高
.标准答案：B
52. 关于冲裁间隙与冲裁力的关系，以下( )说法是正确. 〔2分〕
A.冲裁间隙越大,冲裁力越小，卸料力越小
B.冲裁间隙越大,冲裁力越大，卸料力越小
C.冲裁间隙越小,冲裁力越小，卸料力越小
D.冲裁间隙越小,冲裁力越小，卸料力越大
.标准答案：A
53. 对于对称冲压件或两外侧有弯曲成形的零件，采用连续模冲压时，应采用的载体形式是〔 〕。 〔2分〕
A.单侧载体 B.双侧载体 C.中间载体 D.桥接载体
.标准答案：C
54. 落料件的尺寸是由〔 〕决定的。 〔2分〕
A.落料凹模的刃口尺寸 B.落料凸模的刃口尺寸
C.最小冲裁间隙 D.凹模制造公差
.标准答案：A
55. J23-63压力机的公称压力是( ). 〔2分〕
A.63 KN B.630 KN C.63 Kg D.630 Kg
.标准答案：B
56. 拉深模的凹模圆角半径越大，拉深力〔 〕。 〔2分〕
A.越大 B.越小 C.没有变化 D.急剧增大
.标准答案：B
57. 100mm的钢板拉深成80mm的杯子，拉深系数是〔 〕. 〔2分〕
B.0.2 C.1.25 D.0.25
.标准答案：A
58. 当弯曲件有多向弯曲时，应尽量让弯曲线与材料纤维方向成〔 〕夹角。 〔2分〕
.标准答案：C
59. 对于L形冲裁件,最不为经济的排样方法是( ). 〔2分〕
A.对排法 B.单直排法
C.有废料斜排法 D.无废料斜排法
.标准答案：B
60. 以下功能中，不属于冲模CAD系统的功能是〔 〕。 〔2分〕
A.毛坯展开 B.智能分模 C.BOM表生成 D.模架设计
.标准答案：B
61. 以下塑料哪种属于热固性塑料？〔 〕 〔2分〕
A.环氧树脂 B.PS C.聚乙烯 D.ABS
.标准答案：A
62. 冷料井是为了( )而设置的. 〔2分〕
A.增加流道长度 B.减少流道长度
C.除去前锋冷料 D.排气
.标准答案：C
63. 成形塑料洗澡盆这类腔形塑件时,应采用( ). 〔2分〕
A.潜伏浇口 B.直接浇口 C.侧浇口 D.点浇口
.标准答案：B
64. 通常情况下，下面四种塑料注塑成型，按其流动性由好到差排列，正确的选项是( ). 〔2分〕
聚甲醛ABS聚丙烯
聚碳酸酯ABS聚丙烯
ABS聚碳酸酯聚甲醛
ABS聚甲醛聚碳酸酯
.标准答案：D
65. 塑料制品上文字不易磨损且模具加工也方便的是〔 〕. 〔2分〕
A.模具上为凸字 B.制品上为凸字
C.模具采用凹坑凸字镶块构造 D.模具采用凸台凹字镶块构造
.标准答案：D
66. 一般地，对塑件外表粗糙度影响较大的除了( )外就是模具温度，( )模温可改善塑件外表状态. 〔2分〕
A.模具构造、降低 B.模具构造、提高
C.型腔外表加工质量、降低 D.型腔外表加工质量、提高
.标准答案：D
67. 以下哪个零件是属于注射模的成型工作零件？〔 〕 〔2分〕
A.导柱 B.锁紧块 C.型芯 D.斜导柱
.标准答案：C
68. 注射模浇口尺寸对塑件的质量影响很大，一般地浇口长度L应为〔 〕。 〔2分〕
A.L=0.5~2mm B.L=2~5mm C.L=5~10mm D.L=10~15mm
.标准答案：A
69. 由于模具设计的经历依赖性强，所以在模具设计时常采用〔 〕验证设计结果的正确性。 〔2分〕
C.CAE分析 D.精细化设计
.标准答案：C
70. 下面是关于注塑模冷却系统的设计，哪一个说法是错误的？ 〔2分〕
A.采用多而细的冷却水道，比采用独根大冷却管道好
以内
.标准答案：C
71. 冲裁模使用一段时间后，出现磨损，此时，模具的间隙( ) 〔2分〕
A.变大 B.变小
C.凹模刃口尺寸变小 D.凸模刃口尺寸变小
.标准答案：A,D
72. 为了减少回弹，应采取的弯曲方式是( ). 〔2分〕
A.自由弯曲 B.校正弯曲 C.拉弯 D.滚弯
.标准答案：B,C
73. 建立标准件库系统的三个要素是〔 〕。 〔2分〕
A.模型文件 B.数据文件
C.中性交换文件 D.索引文件
.标准答案：A,B,D
74. 模具CAD二次开发目标是〔 〕。 〔2分〕
A.提高设计质量 B.提高设计效率
C.降低工作强度 D.强化企业标准的应用
.标准答案：A,B,C,D
75. 注射模的排气方有〔 〕  〔2分〕
A.开设排气槽 B.开设排气孔
C.利用模具零件配合间隙排气 D.利用推出机构排气
.标准答案：A,C
第 5 页
