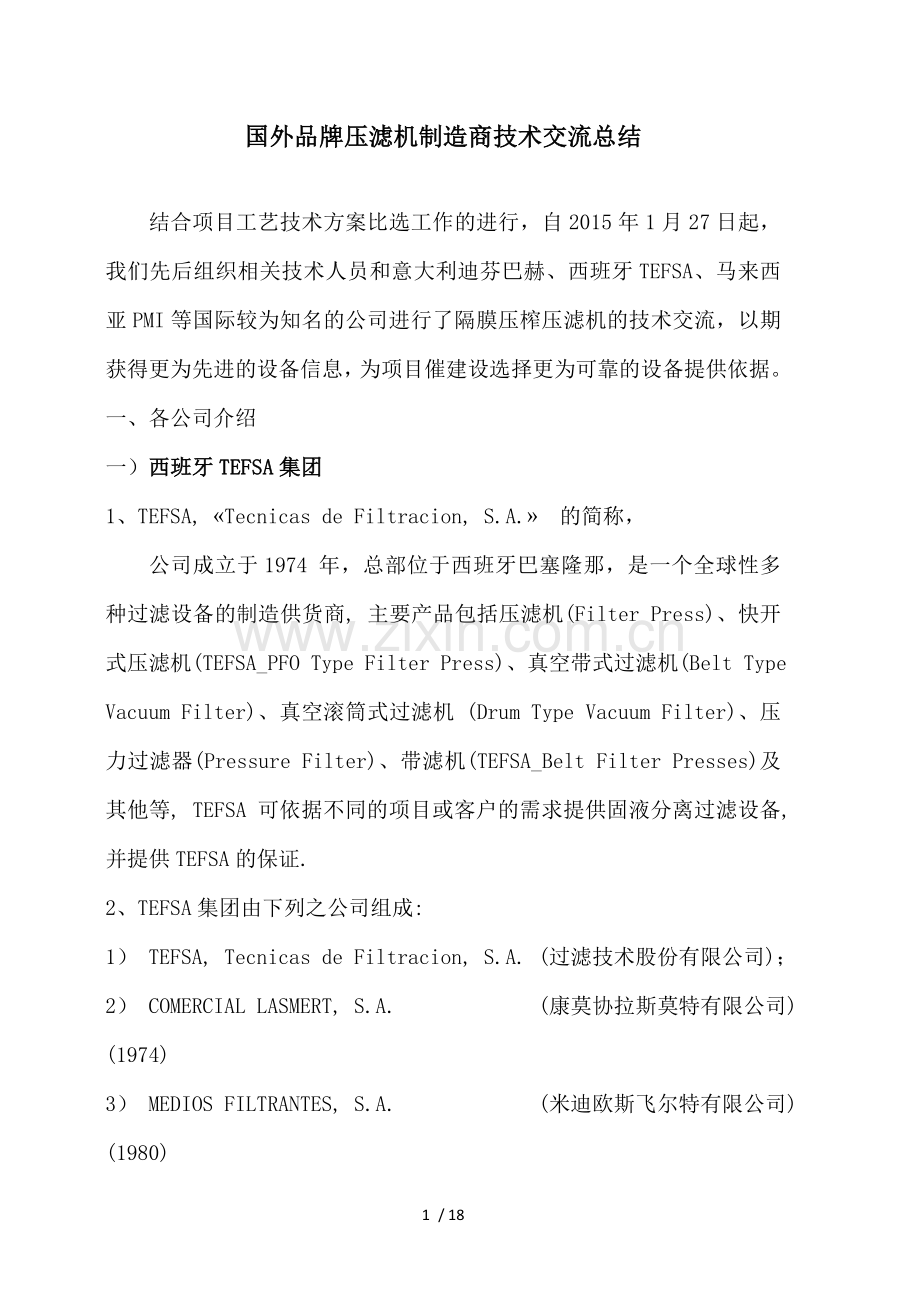

国外品牌压滤机制造商技术交流总结

结合项目工艺技术方案比选工作的进行，自2015年1月27日起，我们先后组织相关技术人员和意大利迪芬巴赫、西班牙TEFSA、马来西亚PMI等国际较为知名的公司进行了隔膜压榨压滤机的技术交流，以期获得更为先进的设备信息，为项目催建设选择更为可靠的设备提供依据。
一、各公司介绍
一）西班牙TEFSA集团
1、TEFSA, «Tecnicas de Filtracion, S.A.» 的简称，
公司成立于1974 年，总部位于西班牙巴塞隆那，是一个全球性多种过滤设备的制造供货商, 主要产品包括压滤机(Filter Press)、快开式压滤机(TEFSA_PFO Type Filter Press)、真空带式过滤机(Belt Type Vacuum Filter)、真空滚筒式过滤机 (Drum Type Vacuum Filter)、压力过滤器(Pressure Filter)、带滤机(TEFSA_Belt Filter Presses)及其他等, TEFSA 可依据不同的项目或客户的需求提供固液分离过滤设备, 并提供TEFSA的保证.
2、TEFSA集团由下列之公司组成:
1） TEFSA, Tecnicas de Filtracion, S.A. (过滤技术股份有限公司)；
2） COMERCIAL LASMERT, S.A. (康莫协拉斯莫特有限公司) (1974)
3） MEDIOS FILTRANTES, S.A. (米迪欧斯飞尔特有限公司) (1980)
4） ECOTEC, Ecologia Tecnica, S.A. (恩寇铁克生态技术有限公司) (1990)
5） TALLERES ALFER, S.A. (塔勒斯阿菲尔有限公司) (1975)
其中
TEFSA, Tecnicas de Filtracion, S.A. (过滤技术股份有限公司) (1974)
适用行业: 化学工业, 矿业, 陶瓷业, 制药业, 纸业, 钢铁厂, 酒厂, 糖厂,自来水厂, 都市生活废水处理厂, 电厂烟气脱硫, 电子业, 半导体业,染整业, 各种环保工程之水处理厂等.
3、TEFSA集团的产品主要大型过滤设备有：
1）压滤机 (悬梁型或侧梁型, 手动/半自动/全自动操作, 滤板尺寸：从 300 x 300 mm到 2000 x 2000 mm)，从建厂至今共生产压滤机17500台左右，其悬梁式的压滤机的制造能力主要见下表：

2）带滤式脱水机 (高/中/低压型, 滤布宽度：0.5 M～3 M)
3）加压叶滤机 (水平式, 或垂直式)
4）真空滚筒型过滤机 (材质：不锈钢/聚丙烯/FRP)
5）真空带式过滤机 (环形胶带)
4、TEFSA集团：亚太各地业绩表
用户名称 规格型号 过滤面积 数量/台 购买时间

二）马来西亚PMI压滤机公司
PMI公司是一家德国技术公司背景的马来西亚过滤设备制造企业，公司成立于1986年以来，共有4个生产基地。总部位于吉隆坡，三个工厂位于怡保，距吉隆坡约200公里。主要业务为5个基本业务单元有： 1 >过滤； 2>混合； 3>工程； 4>过程自动化； 5 >环保。
1、主要应用于：
⑴ TDI、MDI、TDA生产过程中各个分离步骤；
⑵  BDO、PTMEG生产过程中各个分离步骤；
⑶ 环氧树脂生产；
⑷ 脂肪酸加氢；
⑸ 从PTA废液中回收聚合物颗粒；
⑻ 从食用油中分离脱色剂和活性炭；
⑼ 各种脱色及吸附有毒物质后，活性炭的去除；
⑽ 各种塑料、燃料和润滑油添加剂的过滤；
⑾ 各种精细化工和制药工艺过程；
⑿ 各种贵金属催化剂的回收；
⒀ 从工业废水中回收可供再生的产品；
⒁ 钛白粉生产过程中各个分离步骤；
⒂ 氯碱工业中盐水精滤、除汞；
⒃ 黑色金属氯化物生产过程中去除杂质；
⒄ 多晶硅硅粉回收、废酸（氢氟酸和硝酸)的过滤；
⒅ 电解液过滤 ；
⒆  硅有机树脂回收；
⒇ 黏胶纤维生产；

3、主要业绩
可提供500x500~2000x2000规格范围内的侧杠式隔膜板框压滤机。
主要见附件二：PMI业绩表
三）意大利迪芬巴赫压滤机有限公司
1.简介
意大利迪芬巴赫公司成立于1907年，是压滤机行业为数不多的百年老厂，专注于制造板框式和厢式压滤机。设备规格从500x500mm到2000x2000mm不等。除为特殊工艺要求服务的产品类型外，普遍采用悬梁式结构。
2、应用领域

3、中国主要业绩
序号
压滤机
型号
项目名称
项目地点
签约
时间
数量
合同执行状况
1
DE 800
贵州安顺电厂2 x 300MW机组
安顺
2002
1
2003年11月投运
2
DE 800
浙能长兴电厂二期 2 x 300MW机组
长兴
2004
1
2006年1月投运
3
DE 1000
浙江国华宁海电厂4X600MW机组
宁海
2005
1
2006年9月投运
4
DE 1200
神华国华沧东电厂2X600MW机组
黄骅
2005
1
2006年6月投运
5
DE 1000
浙能兰溪电厂4X600MW机组
兰溪
2005
1
2006年9月投运
6
DE 800
广深沙角B电厂2x350MW机组
东莞
2005
1
2006年12月投运
7
DE 800
贵州华电大方电厂新建机组4X300MW机组
大方
2006
1
2007年4月投运
8
DE 800
贵州国电安顺电厂2x300MW机组脱硫
安顺
2006
1
2008年2月投运
9
DE 1000
泰州电厂2X1000MW机组
泰州
2007
1
2008年5月投运
10
DE 1000
浙能乐清电厂2x600MW机组
乐清
2007
1
2008年12月投运
11
HB 800
国华陈家港电厂2x660MW机组
响水
2008
1
2010年10月交货
12
KP1000
上海吴泾热电厂2x300MW机组
上海
2008
1
2010年3月投运
13
HB1000
广东河源电厂2x600MW机组
河源
2009
1
2009年11月投运
14
HB1000
大唐马头电厂2x300Mw机组
马头
2009
1
2009年10月交货
15
HB1200
华能长春电厂2x300MW机组
长春
2009
1
2009年10月交货
16
HB1000
国华徐州电厂2x1000MW机组
徐州
2009
2
2010年6月交货
17
HB1500
安徽淮北虎山发电项目
淮北
2012
1
2013年交货
18
HB1500
包钢新体系给水系统建设工程
包头
2013
2
2013年交货
19
SB1000
内蒙古丰镇电厂脱硫废水及回收工程
丰镇
2013
1
2013年交货
20
HB1000
华能桐乡天然气热电联产工程
桐乡
2013
2
2013年交货
21
HB1200
华能荆门“上大压小”热电联新建工程
荆门
2013
1
2014年交货
22
HB1200
神华哈密电厂脱硫废水工程
哈密
2013
1
2014年交货
23
SB1000
神华准格尔矸石发电炉外脱硫废水工程
准格尔
2014
1
2014年交货
24
HB1200
华能应城“上大压小”热电联新建中水处理工程
应城
2013
1
2014年交货
25
HB800
华能荆门“上大压小”热电联项目污泥脱水系统
荆门
2014
2
2014年交货
26
HB1000
华能苏州燃机热电联项目污泥脱水系统
苏州
2014
2
2014年交货
27
HB1500
神华新疆煤制油含盐废水膜处理
新疆
2014
2
2014年交货
28
SB1000
神华焦作电厂上大压小异地扩建脱硫废水系统
焦作
2014
1
2014年交货
29
SB1000
中山火电“上大压小“热电联扩建工程烟气脱硫工程
中山
2014
1
2015年交货
30
SB1500
华能北京热电厂污泥脱水系统
高碑店
2014
1
2015年交货
31
HB1500
神华国华寿光发电厂一期工程
寿光
2014
2
2015年交货
32
HB1500
华能长兴电厂“上大压小”工程废水浓缩结晶系统
长兴
2014
1
2014年底交货

二、各公司技术特点及比较

18 / 18
项目
德国安德里茨
意大利迪芬巴赫
西班牙TEFSA
马来西亚PMI
特点

全自动侧入式滤布清洗头，节省安装空间。
耐腐蚀防水布将拉板系统和滤板隔离，防止物料及滤液腐蚀拉板系统。

生产能力
1、 可提供500 X500 ~2500 X2500规格的压滤机。
2、 侧杠式压滤机佛山工厂生产，悬梁式压滤机德国进口
1、可提供500 X500 ~2000 X2000mm规格产品，但亚太地区业绩最大规格1500 X1500mm
2、可生产侧杠式、悬梁式压滤机
1、可提供500 X500 ~2000 X2000mm规格产品，亚太业绩最大2000 X2000mm；
2、可生产侧杠式、悬梁式压滤机
1、可提供500 X500 ~2000 X3000mm规格产品
2、只生产侧杠式压滤机
已有行业业绩
洗煤厂，钢铁、环保
环保、矿山分离、工业污泥、污水处理、冶金、制药、石化、汽车、纺织家电
工业污泥及生活污泥处理，化工及石化污泥处理，矿业分离及无机污泥处理、食品工业，如酒厂、糖厂、制药等
从食用油中分离脱色剂和活性炭；工业污泥及生活污泥处，矿业，钛白粉行业，食品、化工
售后服务
在佛山安德里茨中国公司，大柳塔有售后服务站
北京、上海代理机构
上海有售后服务点，台湾有亚太办公室
北京设代理机构
推荐
方案
1、 推荐方案：
悬梁式8台x1332m2/侧杠式（8+2）台x883 m2；
1、推荐方案：全自动悬梁式
待定
侧杠式：（8+2）x816 m2；8x1020 m2
1.推荐方案：全自动悬梁式
8x856 m2；（8+2）x584 m2

1、推荐方案：
侧杠式，未报价

2、 选用滤板：连恩舍

2、选用滤板： JVK

2、选用滤板：连恩舍、克林高或JVK；
2、选用滤板：连恩舍、克林高或JVK；
3、滤板型号：方形2000 X2000/
2450 X2450、中心孔进料，隔膜可更换；
3、滤板型号：方形2000 X2000、
中心孔进料，隔膜可更换；

3、滤板型号：方形2000 X2000、
中心孔进料，隔膜可更换；

3、滤板型号：方形；2000 X3000、
中心孔进料、；

4、压榨形式：水/气压榨，可选；
4、压榨形式： 水/气压榨，可选；
4、压榨形式： 水/气压榨，可选；
4、压榨形式： 水/气压榨，可选；
5、拉板形式：液动4拉板/电动变频连续拉板；
5、拉板形式：电动变频连续拉板；

5、拉板形式：电动变频连续拉板；

5、拉板形式：电动变频连续拉板；

6、液压油站：油缸驱动移动板，翻板。最高400bar；
6、液压油站：油缸驱动移动板，翻板。最高360bar；
6、液压油站：油缸驱动移动板，翻板。最高360bar；
6、液压油站：油缸驱动移动板，翻板。最高220bar
7、进料方式：两端进料
7、进料方式：两端进料；
7、进料方式：两端进料；
7、进料方式：两端进料；
8、吹风方式：中心反吹、边吹可选
8、吹风方式：中心反吹、边吹可选；
8、吹风方式：中心反吹、边吹可选；
8、吹风方式：中心反吹、边吹可选；

从交流的情况来看：
1、 各国际厂商都有较强的研发、制造能力和系统集成能力，控制系统可以满足我们所提要求（集成到DCS系统中）（安德里茨需要谈判明确）。
2、 由于安德里茨在中国设有公司，因此在侧杠式压滤机的制造、售后及价格方面优势明显。
3、 各家产品都有在食品行业应用业绩，这种压滤机一般属于高端行业压滤机，密封好，泄露少，也都有在矿业、化工等行业应用业绩，产品大型化（1000m2以上）方面都不存在问题；
4、 各家均采用国际知名三大滤板制造商连恩舍、克林高或JVK的滤板；
5、 迪芬巴赫和TEFSA已对物料取样，将通过实验最终确定方案；
6、 对压滤机操作环境的改善，各家都没有明确提出较可行的方案，需要在设备选型确定后设计。
7、 对于大型设备、操作环境苛刻、循环时间短、工作负荷高、稳定性要求高、介质具有腐蚀性、滤布更换周期短的应用工况，多数厂商建议推荐采用悬梁式压滤机的设计方案。

三、侧杠式压滤机和悬梁式压滤机的优缺点进行比较

Ø 侧杠式压滤机的主梁承受滤板（或物料）的重力，为减少弯曲变形，需设置几组中间支撑，给土建设计带来不便，而悬梁式压滤机的悬梁采用双工字型结构，参考桥梁设计做起拱处理，可以承受更大的重力承载，更大的跨距。所以侧杠式压滤机一般应用于大中小型压滤机设计中，悬梁式压滤机一般用于滤板在1500X1500以上大型、超大型压滤机设计中；
Ø 侧杠式压滤机的两个主梁为直线分布，需要承受来自油缸的压力，在实际使用中，由于加工、安装误差和操作失当等问题难以避免，两个主梁的在受油缸的推力时容易产生不平衡现象，造成主梁侧弯变形，影响拉板的传动的可靠性；而悬梁式压滤机的上面悬梁和下面两个立梁形成三角形关系，这种结构使压滤机在受力时更加稳固安全。
Ø 侧杠式压滤机的两个主梁位于压滤机的两侧。自动拉板一般位于主梁的侧面梁上，这样滤饼或滤液容易掉落在主梁上或拉板内，造成在滤板闭合或打开时，受力过大主梁抖动或拉板故障或两个拉板不均衡造成滤板拉偏造成停车。更换、检查、清洗滤布及运行时，由于侧梁的阻挡，造成滤布检修空间和视线受阻。悬梁式压滤机由于主梁位于上方，侧面和底面完全处于开放状态，这样操作及检修人员完全可以不受限制的检查更换滤布。拉板系统的传动装置安装于悬梁的内部，并有防护布和滤板隔离，这样避免物料、滤液进入悬梁内部腐蚀悬梁及传动机构。
Ø 侧杠式压滤机的两个主梁位于压滤机的两侧，所以滤饼或滤液更容易溅落在两个主梁内侧，容易造成主梁腐蚀。而悬梁式压滤机由于主梁位于上方，则主梁尽可能避免了滤饼或滤液更容易溅落于其表面。
Ø 侧杠式压滤机拉板系统采用两点传动，需要采用液压马达驱动，一旦由于两点动作不同步，滤板会拉偏斜卡滞甚至损坏滤板；悬梁式压滤机采用单点传动，平滑顺畅，滤板不会偏斜卡机，采用变频电机驱动，故障率低，可连续拉板卸料，并可根据需要调整拉板速度，调整卸料速度。
Ø 悬梁式压滤机的缺点：同等过滤面积悬梁式压滤机较侧杠式压滤机设备重，安装空间大，价格高。
三、结论
1、从综合能力上讲，安德里兹、 TEFSA、迪芬巴赫均能满足要求；
2、从适用工况、降低运行维护费用分析，在设备结构上悬梁式压滤机具有比较优势；
3、在滤板的选择上，连恩舍、克林高或JVK都是不错的选择；
4、在滤板结构的选择上，隔膜滤板优先采用膜片可更换式滤板，可降低运行费用。

悬梁式压滤机

悬梁式压滤机

悬梁式压滤机滤布安装（更换）

悬梁式压滤机和侧杠式压滤机

隔膜

左边及中间两个隔膜滤板的膜片可更换，右边隔膜滤板的膜片不可更换

技术选择小组
2015年4月
