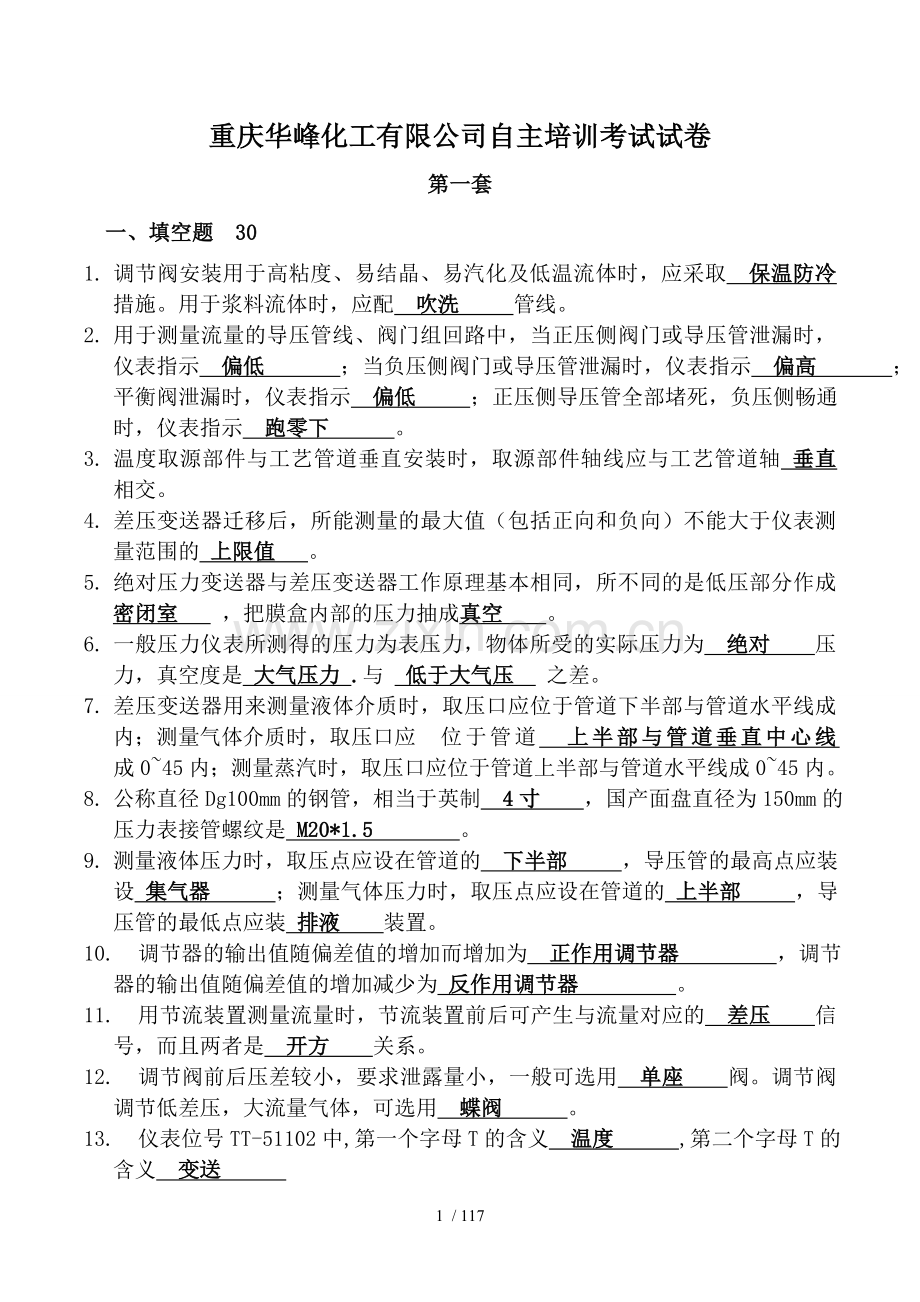

重庆华峰化工有限公司自主培训考试试卷
第一套
一、填空题 30
1. 调节阀安装用于高粘度、易结晶、易汽化及低温流体时，应采取 保温防冷 措施。用于浆料流体时，应配 吹洗 管线。
2. 用于测量流量的导压管线、阀门组回路中，当正压侧阀门或导压管泄漏时，仪表指示 偏低 ；当负压侧阀门或导压管泄漏时，仪表指示 偏高 ；平衡阀泄漏时，仪表指示 偏低 ；正压侧导压管全部堵死，负压侧畅通时，仪表指示 跑零下 。
3. 温度取源部件与工艺管道垂直安装时，取源部件轴线应与工艺管道轴 垂直 相交。
4. 差压变送器迁移后，所能测量的最大值（包括正向和负向）不能大于仪表测量范围的 上限值 。
5. 绝对压力变送器与差压变送器工作原理基本相同，所不同的是低压部分作成 密闭室 ，把膜盒内部的压力抽成真空 。
6. 一般压力仪表所测得的压力为表压力，物体所受的实际压力为 绝对 压力，真空度是 大气压力 .与 低于大气压 之差。
7. 差压变送器用来测量液体介质时，取压口应位于管道下半部与管道水平线成 内；测量气体介质时，取压口应 位于管道 上半部与管道垂直中心线 成0~45内；测量蒸汽时，取压口应位于管道上半部与管道水平线成0~45内。
8. 公称直径Dg100mm的钢管，相当于英制 4寸 ，国产面盘直径为150mm的压力表接管螺纹是 M20*1.5 。
9. 测量液体压力时，取压点应设在管道的 下半部 ，导压管的最高点应装设 集气器 ；测量气体压力时，取压点应设在管道的 上半部 ，导压管的最低点应装 排液 装置。
10. 调节器的输出值随偏差值的增加而增加为 正作用调节器 ，调节器的输出值随偏差值的增加减少为 反作用调节器 。
11. 用节流装置测量流量时，节流装置前后可产生与流量对应的 差压 信号，而且两者是 开方 关系。
12. 调节阀前后压差较小，要求泄露量小，一般可选用 单座 阀。调节阀调节低差压，大流量气体，可选用 蝶阀 。
13. 仪表位号TT-51102中,第一个字母T的含义 温度 ,第二个字母T的含义 变送

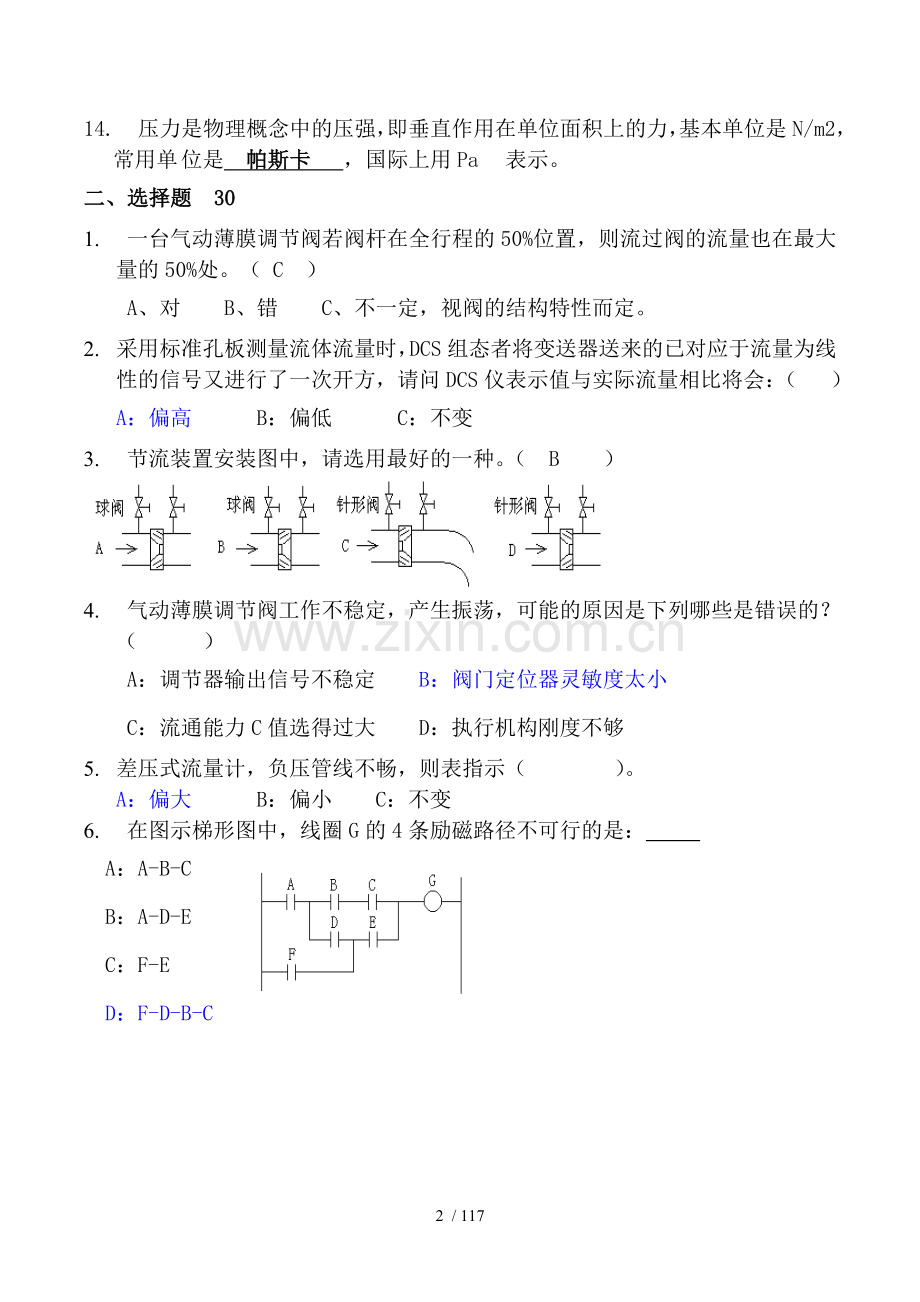

14. 压力是物理概念中的压强，即垂直作用在单位面积上的力，基本单位是N/m2，常用单 位是 帕斯卡 ，国际上用Pa 表示。
二、选择题 30
1. 一台气动薄膜调节阀若阀杆在全行程的50%位置，则流过阀的流量也在最大量的50%处。（ C ）
A、对　　B、错　　C、不一定，视阀的结构特性而定。
2. 采用标准孔板测量流体流量时，DCS组态者将变送器送来的已对应于流量为线性的信号又进行了一次开方，请问DCS仪表示值与实际流量相比将会：（ ）
A：偏高 B：偏低 C：不变
3. 节流装置安装图中，请选用最好的一种。（ B ）

4. 气动薄膜调节阀工作不稳定，产生振荡，可能的原因是下列哪些是错误的？（ ）
A：调节器输出信号不稳定 B：阀门定位器灵敏度太小
C：流通能力C值选得过大 D：执行机构刚度不够
5. 差压式流量计，负压管线不畅，则表指示（   ）。
A：偏大　　　B：偏小　　C：不变
6. 在图示梯形图中，线圈G的4条励磁路径不可行的是：
nA：A-B-C
nB：A-D-E
nC：F-E
nD：F-D-B-C

7. （ ）会影响UPS在故障状态下运行时间的长短
A、 蓄电池容量 B 、蓄电池个数
C、 负荷大小 D 、以上三项都是
8. 旋涡式流量计是应用（ ）而制成的流量测量仪表。
A、流体动压原理 B、流体自然振荡原理
C、仪表本身具有一定的容积空间 D、流体动量矩原理
9. 下列关于电阻温度计的叙述中，不恰当的是（ ）
A、电阻温度计的工作原理是利用金属丝的电阻随温度作几乎线性的变化
B、电阻温度计在温度检测时，有滞后的缺点
C、与电阻温度计相比，热电偶所测温度相对较高一些
D、因为电阻体的电阻丝是用较粗的导线做成的，所以有较强的耐振性能
10. 我们常说“蒸汽压力只有40公斤”，换算成国际标准单位近似为（ ）
A、 40MPa B 、4MPa C、 400MPa D 、 0.4MPa
11. 恒浮力式液位计是根据（ ）随液位的变化而变化来进行液位测量的。
A、浮子（浮球、浮标）的位置 B、浮筒的浮力
C、浮子的浮力 D、浮筒的位置
12. 仪表自控流程图中，在调节阀附近标注缩写字母“FO”表示该阀是（ ）
A 、风开阀 B、风关阀 C、故障开阀 D、故障关阀
13. 用差压计或差压变送器测量液位时，仪表安装高度（ ）下部取压口
A、应高于 B、不应高于 C、不宜高于
14. 转子流量计制造厂为了便于成批生产，在进行刻度时，是在标准状态下，用水或空气对仪表进行标定并给出曲线的，对于测量液体来讲是代表(　 　)时水的流量。
A、0℃ B、4℃ C、20℃ D、32℃
15. 如图所示，在翌径管道上安装3个取压表；如果管道中有流体流过，那个表指示最高（ ）

A、ABC三点相同； B、A点最大； C、B点最大； D、C点最大
16. 现场启动差压变送器的顺序是( )。
A、关闭平衡门,打开正压室,打开负压室
B、打开负压门,关闭平衡门,打开正压门
C、同时打开正,负压门,关闭平衡门
17. 液位测量双法兰变送器表体安装位置最好安装在（ ）。
A、正负压法兰之间　 B、负压法兰上方　 C、正压法兰下方　
18. 变送器和普通压力测量仪表的接头螺纹一般是（ ）。
A、M20×1.5 B、 M22×1.5 C、 M16×1.5 D、M27×2

三、理解计算题 40

1、 热电阻100在三线制接法中，（1）问在机柜室测量时，如何得出热电阻的真实值？（2）问在机柜室测量时,若1和2之间为125Ω，1和3之间为5Ω，请问实际温度有多少？（假设三根线一样长同材料，；为电阻，为电阻，可以看作温度与电阻成线性关系） 8’
Y=0.385X+100
120

2、简述差压式流量计的工作原理。
按照流体流动的节流原理测量流量的。在圆管中与管道轴线垂直方向固定一个中间具有 圆孔而孔径比管道直径小的阻挡件，称为节流件。当流体流过节流件时，流速增加，静压减少，在节流件前后产生静压力差。这个静压力差与管内平均流速或流量之间有一定的函数关系。用差压计测出阻挡件前后的压差．即可间接求出流体的流量。

3、 热电阻安装有什么要求?
热电阻安装应注意避免靠近发热物体和带磁场的地方，应安装在振动小或没有振动的地方，为了避免受热对流和辐射的影响，应加装保温装置，安装时应垂直或逆流，电阻芯应过管道中心位置，如果公称直径小于80mm，应安装与加装的扩大管上。

4、已知 H。=0.2m h=2m ρ1=1.2g/cm3 ρ。=0.93g/cm3 ρ2=0.8g/cm3 g=10m/s2
求：图中双法兰界位仪表量程范围值？（注：界位不低于最低液位） 10’
量程P=ρ1(h-H0)g-ρ。(h-H0)g
迁移量=

5、测量误差的分类及各个误差的概念是什么？
绝对误差=测量值-真值

6、气动薄膜调节阀工作不稳定，产生振荡的主要原因是？
（1）调节器输出信号不稳定，（2）管道与基座激励振动（3）阀杆摩擦过大，容易产生迟滞性振荡，（4）执行机构刚性不够，在全行程中易产生振荡，弹簧预尽量过大，在低行程中发生振荡.

7、与节流装置配套的差压变送器的测量范围为0-39.24kap，二次表刻度为0-10t/h.(1)若二次表指示50%，变送器输入差压Δp为多少？变送器输出电流为多少？

8、有一台调节阀（被调介质300℃，1.6MPa）上盖漏，现让你去处理，应当注意什么？

第二套
一、填空题 35
1、爆炸必须具备的三个条件：（爆炸性物质）、（氧气 ）、（ 点燃源 ）。
2、温度测量有（ 接触式 ）和（非接触式 ）测量方式。
3、显示仪表分类为：（ 数字显示 ）、（模拟显示 ）及（ 图像显示 ）仪表。
4、执行机构能源中断时控制阀的4种位置用字母表示为（ FO ）、（FC ）、FI、FL
5、被测变量可与修饰字母D（差）、F（比）、M（瞬间）等组合去表示另外一个含义的被测变量，则PDI表示（ 压差指示 ）
6、仪表位号由（ 字母代码组合 ）和（ 回路编号 ）两部分组成。仪表位号中，第一位字母表示（ 被测变量 ），后继字母表示（仪表功能 ）；回路编号可以按装置或工段（区域）进行编制，一般用三位至五位数字表示
7、标准状态下气体体积流量为（ NM3/h ）,体积流量为（ M3/h ）、l/h,质量流量为（ Kg/h ）、t/h;
8、用于测量流量的导压管线、阀门组回路中，当正压侧阀门或导压管泄漏时，仪表指示（偏低 ）；当负压侧阀门或导压管泄漏时，仪表指示（ 偏高 ）；平衡阀泄漏时，仪表指示偏低）；正压侧导压管全部堵死，负压侧畅通时，仪表指示（ 跑零下 ）。
9、流量仪表分为（ 速度式 ），（ 容积式 ），（ 质量式 ）三大类
10、孔板的（ 流量 ）与（ 差压 平方根 ）成正比。
11、热电偶产生热电势的条件是：（ 两热电极材料相异 ）与( 两接点温度相异 )。
12、温度越高，铂、镍、铜等材料的电阻值越（ 大 ）。
13、电磁流量计安装应符合　流量计　、　被测介质和 工艺管道
三者之间应连成　等电位　，并　应可靠接地　。

二、选择题 20
1、隔爆型仪表的防爆措施是：
A、危险物质与点火源隔开；B、限制点火源的能量；C、隔离存在的点火源
2、下列适用于0区（zone0）防爆型式仪表，其代号为：
A、d; B、ia C、iib
3、 防爆标志为 ExdⅡB T4 ，其安全的物体表面温度指：
A、≤135℃； B、≤200℃； C、≤100℃
4、下面关于ia及ib防爆等级的描述，其错误的是：
A、ia 等级指在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备
B、ib 等级指在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备
C、ia 等级指在正常工作、二个故障时有可能点燃爆炸性气体混合物的电气设备
5、下图执行机构能源中断时，阀保持原位（以带弹簧的薄膜执行机构控制阀为例）的是：
C、 、
B、
A 、

6、在DDZ-Ⅲ型仪表中，现场与控制室之间采用（ ）的信号。
A、4-20mA B、1-5V C、0-10mA
7、转子流量计中转子上下的压差由（ ）决定：
A、流体的流速 B、流体的压力 C、转子的重量
8、在管道上安装孔板时，如果将方向装反了会造成（ ）
A、压差计倒指示 B、压差计指示变大 C、压差计指示变小
9、已知k型热电偶的热端温度为300℃，冷端温度为20℃。查热电偶分度表得：300℃时12.209mV，20℃时0.798mV,280℃时11.382mV，求在热电偶回路内发出的电势（ ）
A、11.382 B、11.411 C、12.18
1、 下列关于电阻温度计的叙述中，那条不恰当（ ）
A、 电阻温度计的工作原理，是利用金属线的电阻随温度作几乎线性的变化
B、 电阻温度计在温度检测时，有时间延迟的缺点
C、 因为电阻体的电阻丝是用较粗的线做成的，所以有较强的耐震性能

三、理解计算题 45
二、 过热蒸汽的质量流量M=100t/h,选用的管道内径D=200mm.若蒸汽的密度ρ=38kg/m3,则蒸汽在管道内的平均流速为多少？ 7’
Qv=M/ρ Qv=sV s=(D/2）2π
v=Qv/S

三、 与节流装置配套的差压变送器的测量范围为0-39.24kap，二次表刻度为0-10t/h.(1)若二次表指示50%，变送器输入差压Δp为多少？变送器输出电流为多少？ 10

四、 热电阻100在三线制接法中，（1）问在机柜室测量时，如何得出热电阻的真实值？（2）若1和2之间为125Ω，1和3之间为5Ω，请问实际温度有多少？（假设三根线一样长同材料，；为电阻，为电阻，可以看作温度与电阻成线性关系） 8

五、 安装远传转子流量计时应注意什么？5
1. 必须垂直安装，被测介质流动方向自下而上，故安装时必须用水平仪严格校准垂直度。
2. 为使转子导杆有上下活动的余地，必须保证有一定的直管道。
3. 为了是拆卸方便，在流量计上安装短节，拆卸时应连同短节拆下，避免破坏到转子导杆。

5、铂热电阻的引出线除二线制外，还采用三线制和四线制，其目的是什么? 5
采用三线制是为了减少热电阻也测量仪表之间的连接导线电阻的影响，以及导线电阻随温度的变化而变化所带来的测量误差，采用四线制可以消除连接导线电阻的影响。

6、简述差压式流量计的工作原理。5
差压式流量计是按照流体流动的节流原理来测量流量的，在圆管道中与管道垂直轴线方向上固定一个中间具有圆孔而孔径比管道直径小的阻挡件。也称节流件，当流体流过节流件是，流速增加，静压减小，在节流件前后产生静压力差。这个静压力差跟平均流速或流量有一定的函数关系，用差压计测量出阻挡件前后的压差就可以间接求出流体流量。

7、 热电阻安装有什么要求? 5
热电阻的安装地点应避免靠近发热物体和有强磁场的地方，应尽量安装在没有振动或振动很小的地方。为了避免受热对流和热辐射所引起的测量误差，必要时还应加装保温装置；安装方向应垂直或逆流，电阻芯应过安装管道的中心位置，如果管道公称直径小于80mm，应将温度计安装于加装的扩大管上；

第三套
一、 填空 20
1） 安全联锁系统的基本功能和要求有 （ 保证生产正常运转，事故安全联锁 ）、安全联锁报警、（ 联锁动作和 投运显示 ）；
2） ESD是（紧急停车系统 ），SIS是（ 安全联锁系统 ）；
3） 信号三取二是（ 三个信号两个 满足则成立 ）；
4） 在复杂控制系统中，有（ 两 ）个被控过程、（ 两 ）套测量变送装置、（ 两 ）台控制器和（一 ）个控制阀构成的系统称为串级控制系统。
5） 我们工厂用的哪家的dcs（ ）；
6） 我们厂区有（ ）、（ ）、（ ）、（ ）和电厂仪表机柜室。
7） 我们工厂仪表电源是（ ）V，电动门电源是（ ）V；
8） PIC-31001中的P表示（ ），C表示（ ）；
9） 蒸汽流量一般要进行（温度 ）和（压力 ）补偿；
10） 二、判断题20（每题5分）
11） 1、当测量温度高于60℃的液体、蒸汽和凝性气体的压力时，就地压力表取源部件应带有环或U形冷凝湾。（　对　　　）
12） 2、在节流元件下游安装温度计时，温度计于节流元件之间的直管距离不宜小于3倍工艺管道内径。（　错　　　）
13） 3、涡轮流量计的前置器与变送器之间的距离不宜大于5米。（错　　　）
14） 4、液动执行机构的安装位置应低于调节器，当必须高于调节器时，两者之间最大高度差不应超过10米，且管路集气处有排气阀，靠近调节器处应有止逆阀和自动截断阀。（　　对　　）

二、解释说明 60
1）说明下列梯形图符号的名称和含义 5‘ 共15’
19.
20.
21.
2）请画出具有启停输入一输出的电机控制梯形图 10‘

2、 某干燥器的流程图如下。干燥器采用夹套加热和真空抽吸并行的方式来干燥物料。夹套内通入的是经列管式加热器加热后的热水，而加热器采用的是饱和蒸汽。为了提高干燥速度，应有较高的干燥温度θ，但θ过高会使物料的物性发生变化，这是不允许的，因此要求对干燥温度θ进行严格控制。如果蒸汽压力波动是主要干扰，应采用何种控制方案？为什么？试确定这时控制阀的气开、气关型与控制器的正、反作用。15

3、 如下图，请你描述一下它是什么控制，解释一下这个控制器。10

4、 对运行中的联锁保护系统进行维修时，应注意哪些问题？10

第四套
一、 填空25分
1、仪表安装以后，必须对测量管道进行强度和密封性试验。采用液压实验时，实验压力应为设计压力的（ ）倍；当达到实验压力后，保压（ ）分钟，无泄漏为合格。采用气压实验时，实验压力应为设计压力的（ ）倍；当达到实验压力后，保压（ ）分钟，压力下降值不大于实验压力的（ ）为合格。
2、 有一压力表的型号为YZ-100，第一个字母Y表示（ ），Z表示（ ），数字表示（ ）。
3、调节阀前后压差较小，要求泄露量小，一般可选用（ ）阀。调节阀调节低差压，大流量气体，可选用（ ）
4、仪表日常维护大致进行以下几项工作内容：（ ）（ ）（ ）（ ）
5、绝对压力变送器与差压变送器工作原理基本相同，所不同的是低压部分作成 ，把膜盒内部的压力 。
6、节流或测量装置有 ， 和文丘利管三种标准形式，都是利用流体流经 节流装置时产生的 而实现流量测量。它与流量成 关系。
7、电磁流量计既不是容积式流量计，也不是质量式流量计，而是一种 。
8、安全管理的“三不伤害”是指 ， ， 。
9、仪表“四率”是指 ； ； ； 。
10、气动执行器中，若气源总管泄露或气源阀门没有打开，则调节阀 。
11、差压变送器一般情况都与三阀组配套使用,当正压侧阀门有泄露时,仪表指示偏 。
12、用双法兰液位计测量容器液位时，液位计的零点和量程均已校正好，后因维护需要，仪表的安装位置上移了一段距离，则液位计的零点 ，量程 。
二、 问答计算75分
13、测量物位仪表按其工作原理主要有哪些类型？

14、 调节阀按结构形式可分为哪几类？

15、 气动薄膜执行机构有何特点？有哪两种形式？

16、 阀门定位器的作用有哪些？

17、 一台运行的气动薄膜调节阀，如果阀芯与阀杆脱节，会出现什么现象？

18、 什么是在线分析仪?在线分析仪表如何分类？

19、 什么是精度等级？精度越高越灵敏对不对？为什么？

20、 直接比较法校验仪表即采用被校表与标准表的示值直接比较来校验，如何选择标准表？

21、 请说明测量蒸汽流量的差压变送器安装后初次起动的操作步骤。(难)

22、 用DDZ-Ⅲ型差压变送器测量流量，流量范围是0-16m3/h，问当流量为12m3/h时，输出

23、已知被测液体的最低液位与最高液位H=2540cm，被测液体的密度ρ=1.1g/cm3，试确定变送器的压力测量范围。

24、今有一台差压计测量某贮槽的液位，已知H=5m，h 0=1.2m，H0=7.2m，试求：1.迁移量，并判断是正迁移还是负迁移；2.该变送器量程范围是多少？（设液位密度ρ=0.96g/cm3）

25、现场某测温点，采用分度号Pt100的热电阻，已测得电阻Rt为130.89Ω试估算该点温度为多少？

26、一台安装在锅炉下方5m处，测量锅炉汽相压力的压力表，测得压力值为500kPa，问锅炉汽相压力实际值为多少？

27、锅炉汽包的差压式液位计，平衡容器安装与现场玻璃管液位计安装高度都一致，冷调试时仪表显示与现场水位一样。可是投入运行后，操作工就反映两个水位不一样。请分析是何原因？差压式仪表的显示应该低还是高？

第五套
一、选择题 27
1.差压式流量计在满量程的(　 　)以下一般不宜使用。
A、１０% B、２０% C、３０% 　 D、４０%
2.用孔板流量计测量蒸汽流量设计时蒸汽密度为4.0kg/m3,而实际工作时的密度为3.0kg/m3，则实际指示流量是设计流量的(　 　)倍。
A、0.896 B、0.866 C、1.155 　 D、1.100
3.用孔板流量计测量气氨体积流量,设计压力是0.2MPa(表压)，温度为20℃；而实际压力0.15MPa(表压) ，温度为30℃。则实际指示流量是设计流量的(　 　)倍。
A、0.897 B、0.928 C、1.078 　 D、1.115
4.用差压变送器测管道内的流体流量，当流量为零时，差压变送器因零位误差指示为２％，则流量指示误差为(　 　)。
A、1.41% B、2.00% C、4.00% 　 D、14.14%
5.在联校由差压变送器和二次记录仪组成的测量系统时，先向差压变送器输入标准差压，然后读二次记录仪的相应示值，结果测得测得输入输出间的百分误差为0.7%。若变送器事先已校为０.５级组，则二次表的精度为 (　 　)。
A、0.70% B、% ＝0.49% C、%＝0.86% 　
6.校验电Ⅲ型差压变送器的精度时，用0.2级的标准压力表测量它的差压，用0.1级标准电流表测量它的输出，结果校得该表的误差为0.5%，则该变送器的精度为（ ）
A、0.5% B、% ＝0.41%
C、% ＝0.54% 　 D、% ＝0.55%
7.法兰变送器的响应时间比普通变送器要长，为了缩短法兰变送器的传送时间（ ）
A、膜盒内的填充液热膨胀系数要小 B、填充液的粘度要小 C、 填充液的密度要小
8.法兰变送器的响应时间比普通变送器要长，为了缩短法兰变送器的传送时间（ ）
A、变送器的环境温度要恒定 B、环境温度不宜太低 C、 环境温度不宜太高
9.压力表的使用范围一般在它量程的1/3～1/2处。
①如果超过了2/3，则（ ）
A、接头或焊口要漏 B、压力表的传动机构要变形 C、时间长了精度要下降
②如果低于1/3，则（ ）
A、因压力过低仪表没有指示 B、精度等级下降 C、相对误差增加
10.在检修校验表时，有人总结了以下几条经验，你认为哪条不对？（ ）
A、当液柱式压力计的工作液为水时，可在水中加入一点红墨水或其他颜色，以便于读数
B、在精密压力测量中，U形管压力计不能用水作为工作液
C、在冬天应用酒精或酒精、甘油、水的化合物，而不用水来校验浮筒液位计
D、更换倾斜微压计的工作液时，酒精的重度差不了多少，对仪表几乎无影响
11.校对0～1.6MPa，1.5级的工业压力表时，应使用标准压力表：（ ）
A、0～1.6MPa，0.5级；
B、0～2.5MPa，0.35级；
C、0～4.0MPa，0.25级。
12.Pt100热电阻在0℃时的电阻值为（ ）。
A、0Ω B、53Ω C、101.1Ω D、100Ω
13.热电偶测温系统采用补偿电桥后，相当于冷端温度恒定在（ ）。
A、0℃ B、补偿电桥所处温度 C、补偿电桥平衡温度 D、环境温度
14.下列温度系数为负温度系数的是（ ）。
A、Pt100 B、Pt10 C、Cu50 D、热敏电阻
15.双金属温度计的型号是（ ）。
A、WNG B、WNY C、WSS D、WTZ
16.用热电阻测量温度时，显示仪表指示值低于实际值或指示不稳的原因不可能是（ ）
A、保护管内有金属屑、灰尘； B、接线柱间积灰；
C、热电阻短路； D、热电阻断路。
17.一支热电偶的热电势可以用两个并联的显示仪表同时测量，这两个显示仪表是（ ）。
A、电子电位差计和配热电偶的动圈式仪表　
B、两个电子电位差计
C、两个配热电偶的动圈式仪表
18.用热电偶与其匹配的补偿导线测量温度，但在接线中把补偿导线的极性接反了，则仪表的指示（ ）。
A、偏大　　　　　 B、偏小　　　 C、可能大，也可能小，视具体情况而定
19.补偿导线的正确敷设，应该从热电偶起敷设到（ ）为止。
A、就地接线盒 B、仪表端子板 C、二次仪表 D、与冷端温度补偿装置同温的地方。
20.用电子电位差计测热偶温度，如果热端温度升高2℃，室温（冷端温度）下降2℃，则仪表的指示（ ）。
A、升高2℃ B、下降℃ C、不变 D、升高4℃
21.热电偶热电极材料的( )，是衡量热电偶质量的重要指标之一。
A、粗细 B、长短 C、均匀
22.在分度号S、K、E三种热电偶中，允许误差最小，测量精度最高的是（ ）型热电偶。
A、S B、K C、E
23.在分度号S、K、E三种热电偶中，热电势最大，灵敏度最高的是（ ）。
型热电偶。
A、S B、K C、E
24.绝对零点是（ ）℃。
A、273 B、0 C、273.15 D、－273.15
25.耐磨热电偶一般应用在催化等反应装置上，根据经验，下面不是耐磨热电偶保护套管的特点的是(　 　)。
A、坚固耐磨 B、耐高温
C、保护管带有切断阀 D、套管是陶瓷物质
26.在热电阻的测量电路里，有热电阻和测量仪表，在对于接线的二线制、三线制、四线制的说法里，不正确的是( 　)。
A、在二线制里，导线不宜过长
B、在三线制里测量精度比二线制高
C、二线制电路连接仪表与三线制无误差区别
D、在高精度测量的场合，采用四线制方式
二、问答计算 74
1、气动薄膜调节阀工作不稳定，产生振荡的主要原因是？

2、调节阀维修中应重点检查哪几个部位？

3、气动调节阀的辅助装置有哪些？各起什么作用？

4、工业分析仪表一般由哪几部分组成

5、安全阀的基本工作要求

6、有一台调节阀（被调介质300℃，1.6MPa）上盖漏，现让你去处理，应当注意什么？

7、有一台正在运行中的气关单座阀，老是关不死，一般有那些原因造成？

8、在测量回路中有以下状态，应如何分析处理？（难）
（1）在同一径向的X、Y轴探头，如图所示。
（2）前置器输出与公共端间电压高，但低于电源电压？
（3）前置器输出与公共端间电压与电源电压相近？

9、试述径向振动探头的安装调试步骤。（难）

10、与节流装置配套的差压变送器的测量范围为0～39.24kPa，二次表刻度为0～10t/h。求：
①若二次表指示50%，变送器输入差压为多少？变送器输出电流为多少？
②若将二次表刻度改为0～.5t/h，应如何调整差压变送器的测量范围？

第六套

一、填空题 15
1、气相色谱仪常用的检测器有（ ），（ ），（ ）。
2、可燃气体的一级报警设定值（ ），可燃气体的二级报警设定值（ ），有毒气体的报警设定值（ ），当试验用标准气调制困难时，报警设定值可为（ ）。
3、如果一个系统按4：1衰减振荡进行整定后，其整定参数有多组，而其中P与Ti乘积（ 最小 ）的一组就是最佳参数。
4、调节阀所能控制的最大流量（QMax ）与最小流量（ Qmin ）之比，称为调节阀的（可调比 ），以R表示。我国生产的直通单、双座调节阀，R值为（ 30 ）。
5、当阀两端压差保持恒定时，上述流量比称为（理想可调比 ），理想可调比取决于（ 阀芯结构 ）。
6、实际使用中，阀两端压差是变化的，这时上述流量比称为（实践可调比 ）。实际可调比取决于（ 阀芯结构 ）和（配管情况 ）。
7、安装取源部件的开孔与焊接工作，必须在工艺管道或设备的（ 防腐 ）；（ 衬里 ）；（ 吹扫 ）；和（ 压力 ）试验前进行。
8、温度取源部件与工艺管道垂直安装时，取源部件轴线应与工艺管道（轴线 ）垂直相交。
9、现场总线通讯传送的是（ 数字 ）信号，模拟通信传送的是4～20mA模拟信号。
10、测量一个电路的电流，电流表必须和电路（ 串联 ）。
11、1.5级仪表的测量范围为20℃~100℃，那么它的量程为( 80 )。
12、压力变送器的接头螺纹与压力表接头一样，是（ M20*1.5 ）。
13、1mmH2O=( 998 )Pa , 2英寸=（ 50.8 ）mm。
14、一台量程为100Kpa的压力表，在标准压力为50Kpa时，指示为50.5Kpa，其绝对误差为（ 0.5KPa ）、相对误差为（ 1% ）、引用误差为（0.5% ）。
二、选择题 20
1.差压式流量计在满量程的(　B 　)以下一般不宜使用。
A、2０% B、3０% C、4０% 　 D、5０%
2.用孔板流量计测量蒸汽流量设计时蒸汽密度为4.0kg/m3,而实际工作时的密度为3.0kg/m3，则实际指示流量是设计流量的(　A 　)倍。
A、0.866 B、0.896 C、1.155 　 D、1.100
3.用孔板流量计测量气氨体积流量,设计压力是0.2MPa(表压)，温度为20℃；而实际压力0.15MPa(表压) ，温度为30℃。则实际指示流量是设计流量的(　D 　)倍。
A、0.997 B、0.978 C、0.878 　 D、0.897
4.用差压变送器测管道内的流体流量，当流量为零时，差压变送器因零位误差指示为２％，则流量指示误差为(　 　)。
A、1.41% B、2.00% C、4.00% 　 D、14.14%
5.在联校由差压变送器和二次记录仪组成的测量系统时，先向差压变送器输入标准差压，然后读二次记录仪的相应示值，结果测得测得输入输出间的百分误差为0.7%。若变送器事先已校为０.５级组，则二次表的精度为 (　 　)。
A、0.70% B、% ＝0.49% C、%＝0.86% 　
6.下列对KVVRP这种电缆名称描述正确的是（ ）
A、铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆
B、铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软控制电缆
C、铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆
D、铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽控制电缆
7.法兰变送器的响应时间比普通变送器要长，为了缩短法兰变送器的传送时间（ ）
A、膜盒内的填充液热膨胀系数要小 B、填充液的粘度要小 C、 填充液的密度要小
8.法兰变送器的响应时间比普通变送器要长，为了缩短法兰变送器的传送时
