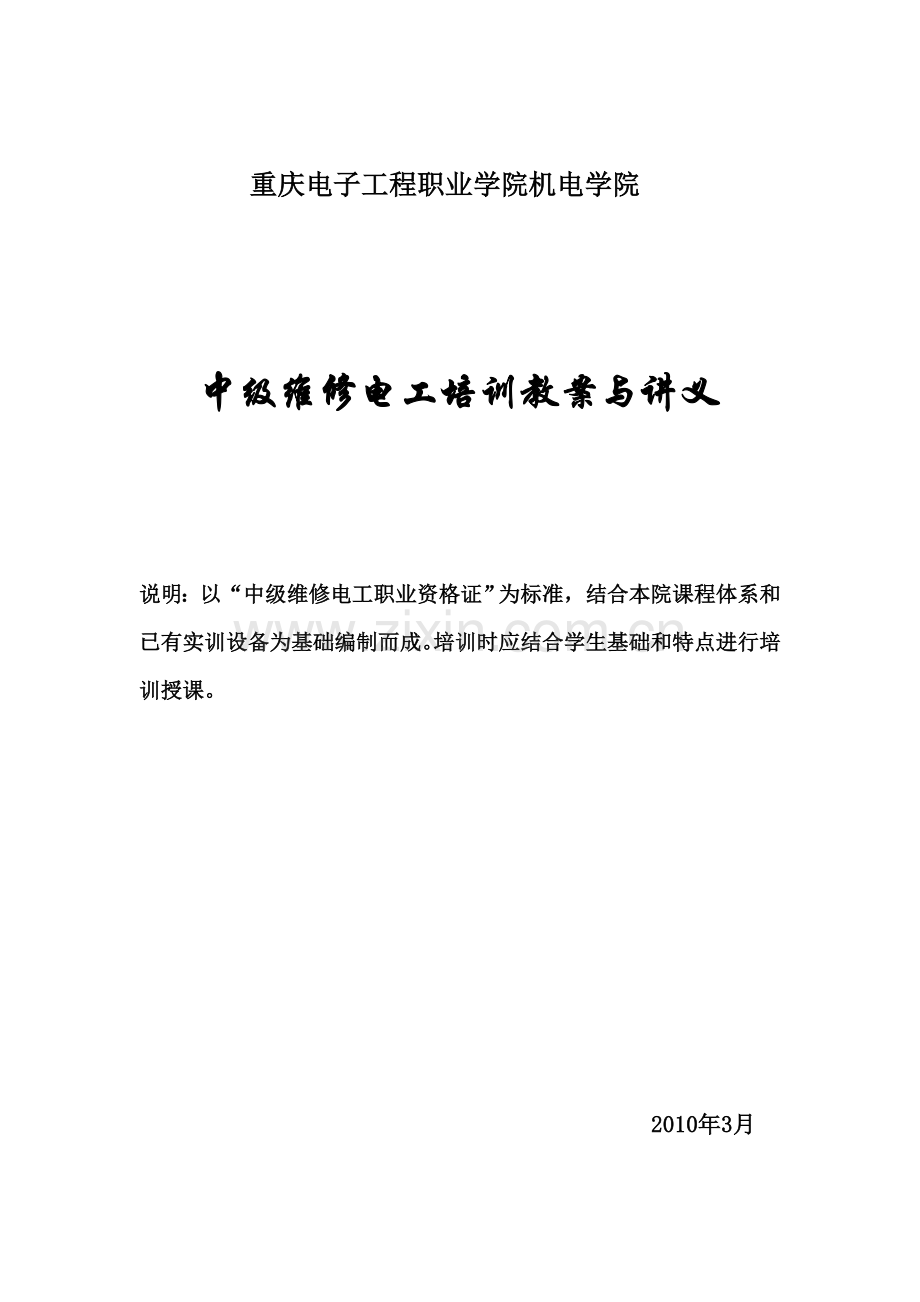

重庆电子工程职业学院机电学院

中级维修电工培训教案与讲义

说明：以“中级维修电工职业资格证”为标准，结合本院课程体系和已有实训设备为基础编制而成。培训时应结合学生基础和特点进行培训授课。

2010年3月

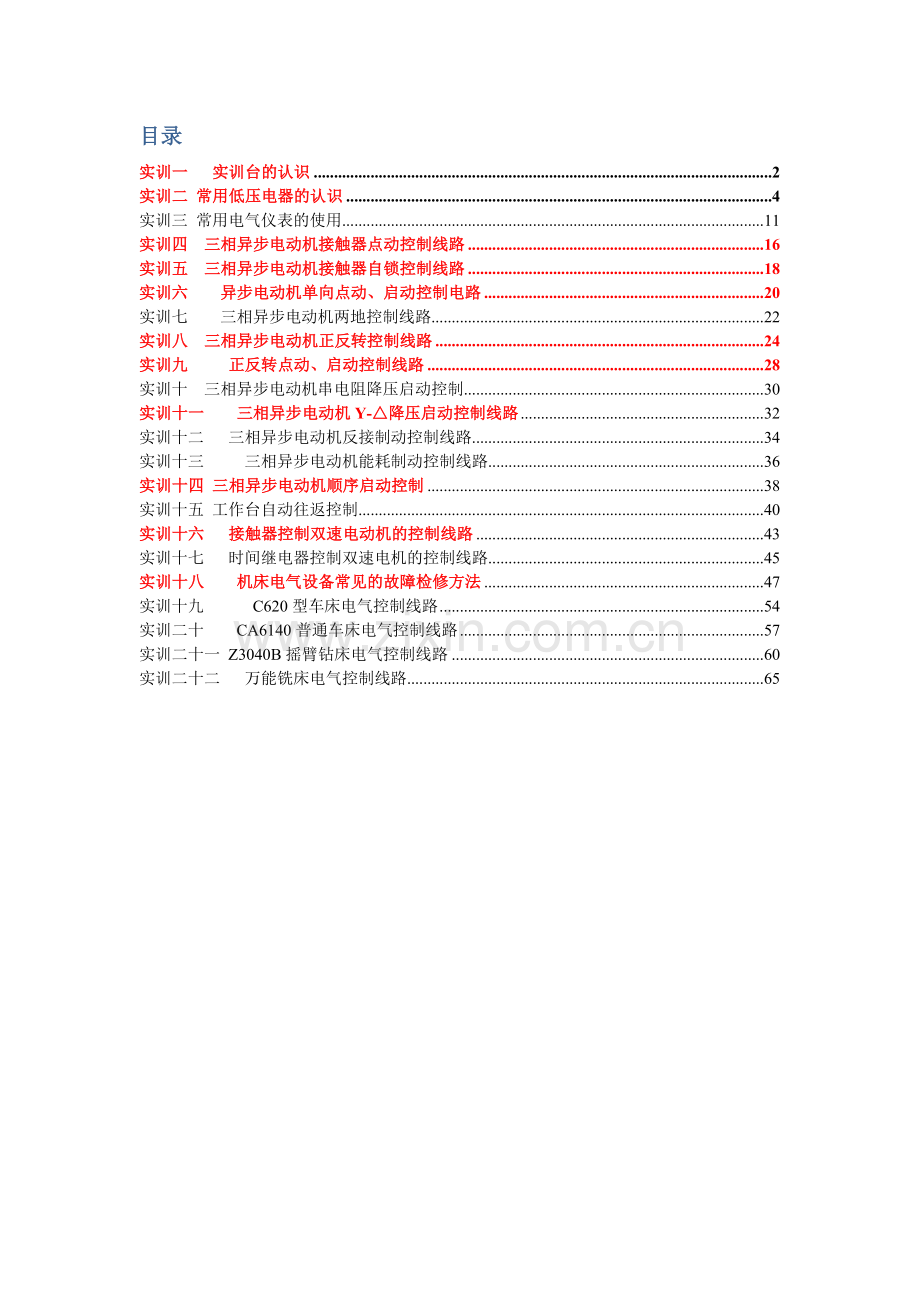

目录
实训一 实训台的认识 2
实训二 常用低压电器的认识 4
实训三 常用电气仪表的使用 11
实训四 三相异步电动机接触器点动控制线路 16
实训五 三相异步电动机接触器自锁控制线路 18
实训六 异步电动机单向点动、启动控制电路 20
实训七 三相异步电动机两地控制线路 22
实训八 三相异步电动机正反转控制线路 24
实训九 正反转点动、启动控制线路 28
实训十 三相异步电动机串电阻降压启动控制 30
实训十一 三相异步电动机Y-△降压启动控制线路 32
实训十二 三相异步电动机反接制动控制线路 34
实训十三 三相异步电动机能耗制动控制线路 36
实训十四 三相异步电动机顺序启动控制 38
实训十五 工作台自动往返控制 40
实训十六 接触器控制双速电动机的控制线路 43
实训十七 时间继电器控制双速电机的控制线路 45
实训十八 机床电气设备常见的故障检修方法 47
实训十九 C620型车床电气控制线路 54
实训二十 CA6140普通车床电气控制线路 57
实训二十一 Z3040B摇臂钻床电气控制线路 60
实训二十二 万能铣床电气控制线路 65

实训一 实训台的认识
一、实训目的
通过本次实训，了解实训台的组成、功能和特点，实训台的内部原理，掌握实训台的操作规程。
二、实训设备
THWD-3型维修电工技能实训考核装置
三、实训内容
1、参观实训室，认识了解实训室。在老师的指导下，学习给实训台送电、停电。
2、实训室及实训台的实物认识。
3、控制屏功能及操作使用。
控制屏在实验挂板下面的长条板上，屏上选择三相电网线电压指示仪表及指示切换开关；总电源开关、控制按钮及三相电源的输出端；熔断器、漏电保护装置、短路保护装置、告警灯及复位按钮；交流低压电源、二极管、电阻器；定时器兼报警记录仪。
(1) 三相电网线电压指示
为指示电网的线电压值，共装有一只电压表和一个切换开关，通过开关的切换可分别指示电网的UUV、UVW及UUW的线电压值。
(2) 总电源开关、漏电保护器及三相电源的输出
总电源开关在控制屏的最左边，当手柄拨向上时为接通，这时按“启动”按钮，则U、V、W三个端子可输出三相交流电源，若三相输出电源中任一相和控制屏壳发生漏电（只要漏电流超过一定值）、则漏电保护装置动作，切断交流电源的输出。
(3) 熔断器、告警及复位
控制电路熔断器外观为黑色，若熔丝烧断，按下“启动”按钮不能启动三相电源。三相熔断器为带有氖泡的熔断器，如果熔丝熔断，则氖泡会发光指示。
如果漏电保护动作、则相应的告警发光管发亮，同时蜂鸣器发出声响，三相电源自动切断。若再要输出交流电源，应先按下复位按钮，才能再次启动交流电源。
(4) 定时器兼报警记录仪
该记录仪平时作为时钟使用，具有设定操作培训的时间、定时报警、提前提醒后切断电源功能，还具有自动记录由于接线或操作错误所造成的告警次数。
5、变压器及其使用方法
变压器原边加220V，变压器副边即可输出26V和6.3V交流电压

实训二 常用低压电器的认识
一、实训目的
对维修电工实训中常用的低压电器有基本的了解，形成感性认识，了解各种电器的基本功能。
二、实训设备
THWD-3型维修电工技能实训考核装置
各种低压电器。
三、低压电器概述
我国现行标准将工作在交、直流电压1200V 以下的电气线路中的电气设备称为低压电器。低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式，以下介绍两种分类方式：
1、按用途和控制对象不同，可将低压电器分为配电电器和控制电器。
2、按操作方式不同，可将低压电器分为自动电器和手动电器。
低压电器在电路中的用途是根据外界信号或要求，自动或手动接通、分断电路，连续或断续的改变电路状态，对电路进行切换、控制、保护、检测和调节。
为保证电气设备安全可靠的工作，国家对低压电器的设计、制造规定了严格的标准，合格的电器产品具有国家标准规定的技术要求。我们在使用电器元器件时，必须按照产品说明书中规定的技术条件选用。低压电器的主要技术指标有以下几项：
1、 绝缘强度 指电
2、 器元件的触头处于分断状态时，动静头之间耐受的电压值（无击穿或闪络现象）。
2、耐潮湿性能 指保证电器可靠工作的允许环境潮湿条件。
3、极限允许温升 电器的导电部件，通过电流时将引起发热和温升，极限允许温升指为防止过度氧化或烧熔而规定的最高温升值。
4、操作频率 电器元件在单位时间（1小时）内允许操作的最高次数。
5、寿命 电器的寿命包括电寿命和机械寿命两项指标。
电寿命：指电器元件的触头在规定的电路条件下，正常操作额定负荷电流的总次数。
机械寿命：指电器元件在规定使用条件下，正常操作的总次数。
低压电器产品的种类多、数量大，用途极为广泛。我们在购置和选用低压电器元件时，也要特别注意检查其结构是否符合标准，防止给今后的运行和维修工作留下隐患和麻烦。
四、常用低压电器简介
1、低压断路器
低压断路器又称为自动空气开关，是自动控制电器，兼有保护作用。在控制线路中用作电路的短路、过载和失压保护。

图2.1 常用低压断路器
图2.2 空气断路器的机构图
低压断路器一般由触点、灭弧装置、过流脱扣器、失压脱扣器等组成，如图2.2 所示。当操作手柄使开关处在闭合位置时，过流脱扣器的衔铁是释放着的，当电路发生短路或严重过载时，过流脱扣器的线圈因流过大电流而产生较大的电磁吸力，把衔铁往下吸而顶开锁钩，使主触点断开，起过流保护作用。失压脱扣器在正常情况下吸住衔铁，主触点闭合，当电压严重下降或断电时释放衔铁而使主触点断开，实现失压保护；当电源电压恢复正常时，必须重新合闸才能工作。
低压断路器结构紧凑，体积小，工作安全可靠，切断电流的能力大，且开关时间短，目前应用非常广泛。
低压断路器用于保护笼型异步电动机时，电磁脱扣器整定电流等于8～15倍电动机的额定电流；用于保护绕线转子异步电动机时，电磁脱扣器整定电流等于3～6倍电动机的额定电流。
2、熔断器
熔断器是配电电路及电气设备控制电路中用作过载和短路保护的电器。它串联在被保护的电路中，在电路中是人为设置起保护作用的“薄弱环节”。当电路或电器设备发生短路或过载时，熔断器中熔体首先熔断，使电路或电气设备脱离电源，起到保护作用。

图2.3 常用熔断器
熔断器作为保护电器，具有结构简单、价格低廉、使用方便等优点，应用极为广泛。
熔断器由熔体和熔管（或熔座）组成。熔体常做成片状或丝状。熔管（熔座）是熔体的保护外壳，在熔体熔断时兼有灭弧作用。常用的低压熔断器有磁插式、螺旋式、封闭管式及快速熔断器等几类。
在选用熔断器时，应根据被保护电路的需要，首先确定熔断器的形式，然后选择熔体的规格，再根据熔体确定熔断器的规格。
（1）熔体额定电流的选择
选择熔体的额定电流时，必须按照电路中实际需要的工作电流为依据，又要考虑负荷的性质。具体选用方法如下：
（a）对于电炉和照明等负载的短路保护，熔体的额定电流应稍大于线路负载的额定电流，一般可按负荷电流的1.1～1.5倍选择。
（b）对于单台电动机采用熔断器短路保护时，熔体的额定电流可按电动机额定电流的1.5～2.5倍选择。
（c）多台电动机在同一条线路上采用熔断器短路保护时，熔体的额定电流应为其中最大容量电动机额定电流的1.5～2.5倍再加上其余电动机额定电流的总和。
（d）并联电容器采用熔断器保护时，对于单台并联电容器，熔体的额定电流应为电容器额定电流的1.5～2.5倍；对于并联电容器组，熔体的额定电流应为电容器组额定电流的1.3～1.8倍。
（2）熔断器的选择
（a）熔断器的额定电压必须大于或等于线路的工作电压。
（b）熔断器的额定电流必须大于或等于所装熔体的额定电流。
3、按钮
按钮是一种短时接通或分断小电流电路的手动电器。它不直接控制主电路的通断，而在控制电路中发出“指令”去控制接触器、继电器等电器的电磁线圈，再由它们控制主电路的通断。

图2.4 常用按钮实物图

图2.5 按钮原理图
按钮一般由按钮帽、复位弹簧、动触头、静触头和外壳组成。按钮因其用途和触头的结构不同分为常闭按钮、常开按钮和复合按钮。所谓常开、常闭是指按钮未动作时触头的状态。当手指按下按钮时，常闭触点断开，常开触点闭合；手指放开后按钮自动复位，常开触点恢复断开而常闭触点恢复闭合。对于复合按钮来说，当手指按下按钮时，常闭触点首先断开，常开触点随后闭合；手指放开后，常开触点首先复位，常闭触点随后复位闭合。按钮的触头允许通过的电流很小，一般不超过5A。按钮的选择主要根据使用场合、触头数目和所需要的颜色来选择。
4、接触器
接触器是电动机控制电路和其他自动控制电路中，使用最多的一种低压电器元件。接触器可以远距离频繁的接通、断开负荷电路；具有在电源电压消失或降低到某一定值以下时，自动释放而切断电路的零压及欠压保护功能。按接触器所控制的电流种类可分为交流接触器和直流接触器两种。本实训台只用了交流接触器。

图2.6 交流接触器
交流接触器的基本结构包括：电磁机构、触头系统、灭弧装置和外壳及支持部件。交流接触器的主要技术参数有额定工作电压、额定绝缘电压、主触头额定工作电流和辅助触头额定工作电流。
在选择交流接触器时应注意：
（1）选择接触器的型号。
（2）确定接触器的额定电流。
（3）选择接触器电磁线圈的额定电压。
接触器的辅助触点，主要用于控制回路，可以用作自锁、互锁、带接触器状态指示灯等作用。一般情况下，接触器本身带有一个触点，如果在控制线路中，自身的触点不够用，则需要添加辅助触头，以达到控制的需要。辅助触点和按钮一样，也有常开(NO)、常闭(NC)两种。常开触点在平时断开，一旦接触器得电吸合，常开触电就导通；而常闭触点正好与常开触点相反。

图2.7 辅助触头
5、继电器
继电器是自动控制、远距离控制的基本元件之一，可用于交、直流小容量控制电路，也可用作传递信号的中间元件。继电器具有输入、输出回路，当输入量（电量或非电量信号）达到预定值时继电器动作，输出量发生跃变性并与原状态相反的变化。继电器种类很多，这里只介绍常用热继电器、中间继电器和时间继电器。
（1）热继电器
热继电器是用于电动机或其他电气设备、电气线路的过载保护的保护电器。

图2.8 常见热继电器
使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一段适当的距离。当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触。常闭触头处于闭和状态，交流接触器保持吸合，电动机正常运行。若电动机出现过载情况，绕组中电流增大，通过热继电器热元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。
（2）时间继电器
时间继电器是在电路中用来控制动作时间的继电器。

图2.9 时间继电器
某些自动控制电路中需要继电器得到信号后不要求立即动作，而是要顺延一段时间后再动作并输出控制信号，以达到按时间顺序进行控制的目的。时间继电器可以满足这种要求。常用的时间继电器有空气阻尼式（气囊式）、晶体管式、电动式等几种。按延时方式分有：通电延时型、断电延时型和通断电均延时型等类型。
（3）中间继电器

图2.10 中间继电器
中间继电器在各种控制电路中起信号的传递、放大、翻转、分路、隔离和记忆等作用。由于中间继电器的触头数目较多，可以用来增加控制电路中的信号数量，有时也用来控制微电机。中间继电器的种类很多，应用最广泛的是电磁式中间继电器。

实训三 常用电气仪表的使用
一、实训目的
常用电气仪表的使用，了解其工作原理。
二、实训设备
1 、THWD-3型维修电工技能实训考核装置
2 、常用电气仪表 1 套
三、实训内容
1、钳表的使用
钳表是一种用于测量正在运行的电气线路的电流大小的仪表，可以在不用断电的情况下测量电流。钳表有指针式钳表和数显式钳表，它们只是在显示的方式上不一样，其基本工作原理一样。

指针式钳表 数显式钳表
图3.1 钳表
（1）钳表的结构及原理
钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系仪表所组成。它的工作原理和变压器一样。 初级线圈就是穿过钳型铁芯的导线，相当于1 匝的变压器的一次线圈，这是一个升压变压器。 二次线圈和测量用的电流表构成二次回路。当导线有交流电流通过时，就是这一匝线圈产生了交变磁场，在二次回路中产生了感应电流，电流的大小和一次电流的比例，相当于一次和二次线圈的匝数的反比。 钳表用于测量大电流，如果电流不够大，可以将一次导线在通过钳型表增加圈数，同时将测得的电流数除以圈数。
（2）钳表的使用方法
（a）测量前要机械调零。
（b）选择合适的量程，先选大，后选小量程或看铭牌值估算。
（c）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数＝指示值×量程 / 满偏×匝数。
（d）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。
（e）测量完毕，要将转换开关放在最大量程处。
（3）注意事项
（a）被测线路的电压要低于钳表的额定电压。
（b）测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
（c）钳口要闭合紧密，不能带电换量程。
2、兆欧表的使用
兆欧表也叫摇表，用于测量电机或变压器等设备线圈对地的绝缘电阻。

图3.2 兆欧表
（1）兆欧表使用注意事项
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。使用前，首先要做好以下各种准备：
（a）量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
（b）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
（c）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
（d）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。
（e）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
（2）兆欧表的使用
做好上述准备工作后就可以进行测量了，在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端（也叫保护环），一般被测绝缘电阻都接在“L”“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路，而不在流过兆欧表的测量机构（动圈）。这样就从根本上消除了表面漏电流的影响，特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽端钮“G”，因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环，与兆欧表的“G”端相连。
当用兆欧表摇测电器设备的绝缘电阻时，一定要注意“L”和“E”端不能接反，正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽端接被测设备的绝缘部分。如果将“L”和“E”接反了，流过绝缘体内及表面的漏电流经外壳汇集到地，由地经“L”流进测量线圈，使“G”失去屏蔽作用而给测量带来很大误差。另外，因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低，当兆欧表放在地上使用时，采用正确接线方式时，“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当“L”与“E”接反时，“E”对地的绝缘电阻同被测绝缘电阻并联，而使测量结果偏小，给测量带来较大误差。
3、数字式万用表的使用
万用表是电子、电气领域常用的仪表。可测量交直流电压、电流和电阻等。在这里我们以3位半数字万用表的使用为例。
3 位半数字万用表数字万用表由液晶显示屏，量程转换开关和测试孔等组成，显示最大数字为±1999，故称为3位半数字万用表。仪表面板结构如图3.3所示.。

图3.3 3位半数字万用表仪表面板结构
（1）测量范围：(型号：DT890D)
（a）直流电压：200mV～1000V.
（b）交流电压：200mV～700V.
（c）直流电压：20mA～20A。
（d）交流电压：20mA～20A。
（e）电阻：0Ω～20MΩ。
（f）二极管及带声响的通断测试。
（g）晶体管放大系数hFE：0～1000。
（2）操作前注意事项：
（a）将“ON/OFF”开关置于“ON”位置，检查9V电池的电压值。若电池电压值不足，显示器左边将显示“LOBAT”或“BAT”字符，此时应打开后盖，更换F22.9V层叠电池。如无上述字符显示，则可继续操作。
（b）测试棒插孔旁边的正三角形中有符号感叹号的，表示输入的电压或电流不应超过指示值。
（c）测试前功能开关应置于需要的量程。
（3）使用方法：
（a）直流、交流电压的测量。首先将黑表棒插入COM 插孔，红表棒插入V/Ω插孔。然后将功能开关置于DCV（直流）或ACV（交流）量程。并将测试表棒连接到被测电压两端，显示器将显示被测电压值。在显示直流电压值的同时，将显示红表棒端的极性。如果显示器只显示“1”，表示超过量程，功能开关应置于更高的量程（下同）。
（b）直流、交流电流的测量。首先将黑棒插入COM插孔，测量最大为2A 的电流，将红棒插入A孔，若测量最大值为20A的电流，则将红棒插入20A插孔。将功能开关置于DCA或ACA量程式，测试表棒串联接入被测负载电路，显示器即显示被测电流值，在显示直流电流的同时，将显示红表棒端的极性。
（c）电阻的测量。首先将黑表棒插入COM插孔，红表棒插入V/Ω插孔。然后将功能开关置于OHM量程，两表棒连接到被测电阻上，显示器将显示被测电阻值。如果被测电阻值超过了所选的量程的最大值，显示器将显示“1”。应换向更高的量程。电阻开路或无输入时，也显示“1”，应注意区别。
（d）二极管测试。首先将黑表棒插入COM插孔，红表棒插入V/Ω插孔，然后将功能开关置于二极管档，将两表棒连接到被测二极管两端，显示器将显示二极管正向压降的mV值，当二极管反向时过载。
（e）带声响的通断测试。与二极管测试过程相同，将功能开关置于通断测试档，将测试表棒接到被测电阻两端，若表棒之间的阻值低于30Ω，蜂鸣器发声。
（f）晶体管放大hFE测试。首先将功能开关置于hFE档。然后确定晶体管NPN型或PNP型，并将E，B，C 极分别插入相应的插孔。此时显示器将显示晶体管放大系数hFE的值（此时测试条件为I=10μA，VCE=2.8V）。

实训四 三相异步电动机接触器点动控制线路
一、实训目的
1、学会基本的接线原则，认识并了解低压断路器、熔断器及交流接触器的功能。
2、学会认识基本电气控制图，区分开主回路与控制回路。
二、实训设备
代号
名 称
型 号
规 格
数量
备 注
ＱＳ
低压断路器
DZ108-20/10-F
0.63-1A
1只

ＦＵ
螺旋式熔断器
RL1-15
配熔体3A
3

ＫＭ
交流接触器
LC1-K0910Q7
线圈AC380V
1

ＳＢ
按钮开关
LAY16
一常开一常闭
自动复位
1

Ｍ
三相鼠笼式
异步电动机
WDJ24
UN380V(Y)
1台

三、实训电路图

图4.1
四、实训原理说明
当合上电源开关QS时，电动机是不会起动运转的，因为这时接触器KM的线圈未通电，它的主触头处在断开状态，电动机M的定子绕组上没有电压。若要使电动机M转动，只要按下按钮SB，使线圈KM通电，主电路中的主触头KM闭合，电动机M即可起动。但当松开按钮SB时，线圈KM即失电，而使主触头分开，切断电动机M的电源，电动机即停转．这种只有当按下按钮电动机才会运转，松开按钮即停转的线路，称为点动控制线路。这种线路常用作快速移动或调整机床。
五、实训步骤
1、先断开总电源，然后按照图4.1进行接线。
2、接线完毕，仔细检查线路，确认接线无误后，接通交流电源，“合”开关QS，此时电机不转，按下按钮SB，电机即可起动，松开按钮电机即停转。若电机不能点动控制或熔丝熔断等故障，则应“分”断电源，分析排除故障后使之正常工作。
六、注意事项
1、接线前（包括改接线路后）都必须断开总电源，严格遵守“先断电，后拆线”的原则。
2、电机在运转时，电压和转速均很高，切勿触碰导电和转动部分，以免发生人身和设备事故。
3、接好线路后必须经过指导老师检查，方可通电。
七、思考题
1、电动机的连接方式有哪些？如何进行连接？请画出不同连接方式的电动机定子绕组的连线图。

2、缺相是电动机运行中的一大常见故障，在启动或运转时电动机若发生缺相，会出现什么现象？长时间运行对电动机有何影响？

实训五 三相异步电动机接触器自锁控制线路
一、实训目的
1、了解自锁的含义，深刻理解点动与连续运行的区别。
2、更进一步学会认识基本电气控制原理图。
二、实训设备
代号
名 称
型 号
规 格
数量
备 注
QF
低压断路器
DZ108-20/10-F
0.63-1A
1

FU
螺旋式熔断器
RL1-15
配熔体3A
3

KM
交流接触器
LC1-K0910Q7
线圈AC380V
1

SB1
SB2
按钮开关
LAY16

2
SB1绿色
SB2红色
M
三相鼠笼式
异步电动机
WDJ24
UN380V(Y)
1

FR
热继电器
LR2-K0306
整定电流0.63A
1

三、实训电路图

图5。1
四、实训原理说明
线路的动作过程：当按下起动按钮SB1，线圈KM通电主触头闭合，电动机旋转；当松开按钮时，电动机M不会停转，因为这时，接触器线圈KM可以通过并联在SB1两端已闭合的辅助触头KM继续维持通电，保证主触头KM仍处在接通状态，电动机M就不会失电，也就不会停转。这种松开按钮而仍能自行保持线圈通电的控制线路叫做具有自锁（或自保）的接触器控制线路，简称自锁控制线路。与SB1并联的这一对常开辅助触头KM叫做自锁（或自保）触头。
五、实训步骤
1、先断开总电源，然后按照图5.1进行接线。
2、接线完毕，仔细检查线路，确认接线正确后，接通交流电源L1、L2、L3并“合”开关QF，按下SB1，电机应起动并连续转动，按下SB2电机应停转。若按下SB1电机起动运转后，电源电压降到320V以下或电源断电，则接触器KM的主触头会断开，电机停转。再次恢复电压为380V（允许±10%波动），电机应不会自行起动——具有欠压或失压保护。
六、注意事项
1、通电观察接触器动作情况时，要注意安全，防止触碰带电部位。

实训六 异步电动机单向点动、启动控制电路
一、实训目的
1、学会认识电气原理图。
2、能完成异步电动机单向点动、启动控制线路的接线。
二、应用场合
摇臂钻床控制、铣床铣刀控制、牛头刨电气控制等。
三、实训设备
代号
名 称
型 号
规 格
数量
备 注
QF
低压断路器
DZ108-20/10-F
0.63-1A
1

FU1
螺旋式熔断器
RL1-15
配熔体3A
3

FU2
直插式熔断器
RT14-20
配熔体2A
1

KM1
交流接触器
LC1-K0910Q7
线圈AC380V
1

SB1
SB2
SB3
按钮开关
LAY16

3
SB1红色
SB2绿色
SB3黑色
M
三相鼠笼式
异步电动机
WDJ24
UN380V(Y)
1

FR
热继电器
LR2-K0306
整定电流0.63A
1

四、实训电路图

图6.1
五、实训原理说明
线路的启动过程：按下启动按钮SB2，线圈KM1通电吸合，主触头闭合接通电动机电源，电动机旋转；同时KM1（4-5）闭合，与SB3（3-5）构成自锁电路，当松开按钮时，电动机不会停转。
停止过程：按下按钮SB1，KM1线圈失电释放，电动机停止。
点动控制过程：按下点动控制按钮SB3，SB3常闭触点SB3（3-5）先断开，切断KM1的自锁回路；SB3常开触点SB3（3-4）后闭合，KM1线圈得电吸合，电动起动运行，虽然此时KM1（4-5）闭合，但SB3（3-5）已断开，KM1不能自锁。松开SB3，SB3（3-4）先断开，KM1失电释放，SB3（3-5）后闭合，电路恢复初始状态，为下次启动作准备。
六、实训步骤
1、先断开总电源，然后按照图6.1进行接线。
2、接线完毕，仔细检查线路，确认接线正确后，接通交流电源L1、L2、L3并“合”开关QF，按下SB2，电机应起动并连续转动，按下SB1电机应停转。按下SB3，电动机运行，松开SB3，电动机停转。
六、注意事项
1、不能带电进行接线操作。
2、应先调试控制回路后调试主回路。

实训七 三相异步电动机两地控制线路
一、实训目的
1、了解两地控制一台电机的基本要求。
2、理解两地及多地控制的实现方法以及连线原则。
二、应用场合
机床的多地点控制线路。
三、实训设备
代 号
名 称
型 号
规 格
数量
备 注
QF
低压断路器
DZ108-20/10-F
0.63-1A
1

KM
交流接触器
LC1-K0910Q7
线圈AC380V
1

FR
热继电器
LR2-K0306
整定电流0.63A
1

SB11 SB12
SB21 SB22
按钮开关
LAY16

4
SB11、SB21绿色
SB12、SB22红色
M
三相鼠笼式异步电动机
WDJ24
UN380V（Y）
1

四、实训电路图

图7.1
五、实训原理说明
该线路图中，SB11和SB12为甲地的起动和停止按钮；SB21和SB22为乙地的起动和停止按钮。它们可以分别在两个不同地点上，控制接触器KM的接通和断开，进而实现两地控制同一电动机起、停的目的。
六、实训步骤
1、先断开总电源，然后按照图7.1进行接线。
2、经检查接线无误后，接通交流电源并进行操作，若操作中出现不正常故障，则应自行分析加以排除。
七、注意事项
1、不能带电进行接线操作。

实训八 三相异步电动机正反转控制线路
一、实训目的
1、认识交流接触器和辅助触头，掌握其连接方法及所起到的作用。
2、理解掌握互锁的含义、作用以及实现互锁的方法。
3、学会实现电机正反转的各种方法以及注意事项。
二、应用场合
车床主轴控制、行车控制（大车的前进、后退，小车的前进、后退，吊车的升降）、电动葫芦升降控制等。
三、实训设备
代号
名 称
型 号
规 格
数量
备 注
QF
低压断路器
DZ108-20/10-F
0.63-1A
1

FU
螺旋式熔断器
RL1-15
配熔体3A
3

KM1
KM2
交流接触器
LC1-K0910Q7
线圈AC380V
2

FR
热继电器
LR2-K0306
整定0.63A
1

SB1
SB2
SB3
按钮开关
LAY16
一常开一常闭
自动复位
3
SB2 SB1用绿色
SB3红色
M
三相鼠笼式
异步电动机
WDJ24
UN380V（Y）
1

四、实训电路图

图8.1 按钮联锁的三相异步电动机正反转控制线路

图8.2 接触器联锁的三相异步电动机正反转控制线路

图8.3 双重联锁的三相异步电动机正反转控制线路
五、实训原理说明
图8.1当需要改变电动机的转向时，只要直接按反转按钮就行了，不必先按停止按钮。这是因为，如果电动机已按正转方向运转，线圈是通电的。这时，如果按下按钮SB2，SB2串在KM1线圈回路中的常闭触头首先断开，将KM1线圈回路断开，相当于按下停止按钮SB3的作用，使电动机停转，随后SB2的常开触头闭合，接通线圈KM2的回路，使电源相序相反，电动机即反向旋转。同样，当电动机已作反向旋转，若按下SB1，电动机就先停转后正转。该线路是利用按钮动作时，常闭先断开、常开后闭合的特点来保证KM1与KM2不会同时通电，由此来实现电动机正反转的联锁控制。所以SB1与SB2的常闭触头也称为联锁触头。
图8.2控制线路的动作过程是：
（1）正转控制 合上电源开关QF，按正转起动按钮SB2，正转控制回路接通：
L1 2 FR SB1 SB2 KM2常闭触头
KM1线圈 KM1常开触头闭合自锁

1
KM1常闭触头断开对KM2联锁
接触器KM1的线圈通电动作，主触头闭合，主电路按U1、V1、W1相序接通，电动机正转。
（2）反转控制 要使电动机改变转向（即由正转变为反转）时，应先按下停止按钮SB1，使正转控制电路断开，电动机停转，然后才能使电动机反转，为什么要这样操作呢？
因为反转控制回路中串联了正转接触器KM1的常闭触头。当KM1通电工作时，它是断开的，若这时直接按反转按钮SB3，反转接触器KM2是无法通电的，故电动机仍然处在正转状态，不会反转，当先按下停止按钮SB1，使电动机停转以后，再按下反转按钮SB3，电动机才会反转。这时，反转控制线路为：
L1 2 FR SB1 SB3 KM1常闭触头
KM2线圈 KM2常开触头闭合自保

1 KM2常闭触头对KM1联锁
反转接触器KM2通电动作，主触头闭合，主电路按W1、V1、U1相序接通，电动机电源相序改变了，故电动机作反向旋转。
图8.3该控制线路集中了按钮联锁和接触器联锁的优点，故具有操作方便和安全可靠等优点，为电力拖动设备中所常用。
六、实训步骤
1、先断开总电源，然后按图接线。
2、接线完毕，仔细检查线路，确认接线正确后，图8.1接通交流电源，按下SB1，电机应正转；按下SB2，电机应反转；按下SB3，电机应停转。若不能正常工作，则应分析并排除故障。
图8.2接通交流电源，按下SB2，电机应正转（电机右侧的轴伸端为顺时针转，若不符合转向要求，可停机，换接电机定子绕组任意两个接线即可）。按下SB3，电机仍应正转。如要电机反转，应先按SB1，使电机停转，然后再按SB3，则电机反转。若不能正常工作，则应分析并排除故障，使线路能正常工作。
图8.3按下SB1（或SB2），电机应正转（或反转）；按下SB3电机应停转；按下SB1，电机应正转；松开SB1，再按下SB2，电机应从正转状态变为反转状态。按下SB2，电机应反转；松开SB2，再按下SB1，电机应从反转状态变为正转状态。若控制线路不能正常工作，则应分析排除故障后才能重新操作。
七、思考题
为什么要采用双重联锁？如果单采用按钮或接触器联锁，可能会有什么意外事故发生。

实训九 正反转点动、启动控制线路
一、实训目的
1、进一步掌握实现正反转控制的方法。
2、学会正反转点动、启动控制线路的接线。
二、实训设备
代号
名称
型号
数量
备注
QF
低压断路器
DZ108-20/10-F
1

FU1
螺旋式熔断器
RL1-15
3
装熔芯3A
FU2
直插式熔断器
RT14-20
1
装熔芯2A
KM1、KM2
交流接触器
LC1-K0910Q7
2
线圈AC380V
FR
热继电器
LR2-D1305N/0.63-1A
1

SB1~SB5
按钮开关
LAY16
5
2绿2红1黑
M
三相鼠笼异步电机
WDJ24（厂编）
1
380V/Y
三、实训电路图

图9.1
四、实训原理说明
图9.1控制线路的动作过程是：
（1）正转启动控制 合上电源开关QF，按正转起动按钮SB2，正转控制回路接通，KM1的线圈通电动作，其常开触头闭合自锁、常闭触头断开对KM2联锁，同时主触头闭合，主电路按U1、V1、W1相序接通，电动机正转。
（2）正转点动控制 合上电源开关QF，按点动按钮SB4，触头SB4（3-4）接通，KM1的线圈通电动作，电动机正转，由于此时触头SB4（3-6）断开，KM1不能自锁；松开SB4，SB4（3-4）先断开，SB4（3-6）后闭合，KM1失电释放，电机停止。
（3）反转启动控制 合上电源开关QF，按反转起动按钮SB3，反转控制回路接通，KM2的线圈通电动作，其常开触头闭合自锁、常闭触头断开对KM1联锁，同时主触头闭合，主电路按W1、V1、U1相序接通，电动机反转。
（4）反转点动控制 合上电源开关QF，按点动按钮SB5，触头SB5（3-7）接通，KM2的线圈通电动作，电动机反转，由于此时触头SB5（3-9）断开，KM2不能自锁；松开SB5，SB5（3-7）先断开，SB5（3-9）后闭合，KM1失电释放，电机停止。
五、实训步骤
1、先断开总电源，然后按图9.1进行接线。
2、确认接线正确后，接通交流电源，按下SB2，接触器KM1吸合并自锁，电机正转；按下SB1，再按SB3电机应反转；按下SB1，电机应停转。按下SB4，电机正转，松开SB4，电机停止；按下SB5，电机反转，松开SB5，电机停止；若不能正常工作，则应分析并排除故障。

实训十 三相异步电动机串电阻降压启动控制
一、实训目的
1、了解降压启动的原理及方法。
2、认识时间继电器并了解其功能与应用。
二、实训设备
代号
名称
型号
数量
备注
QF
低压断路器
DZ108-20/10-F
1

FU1
螺旋式熔断器
RL1-15
3
