爬架安全培训.ppt

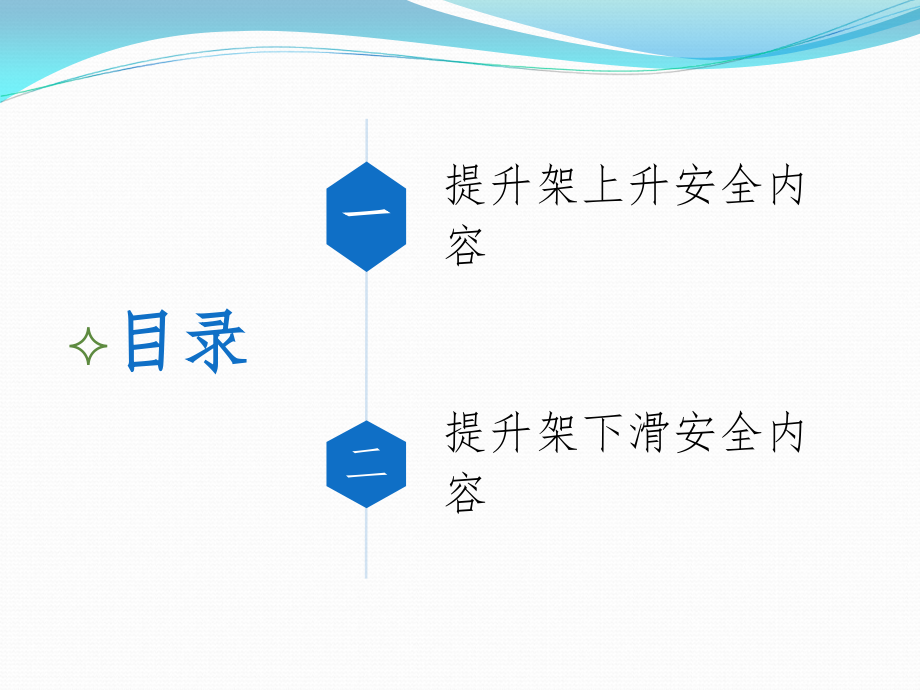

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,提升架安全培训,提升架下滑安全内容,二,目录,一,提升架上升安全内容,附着升降式脚手架在安装完毕提升前以及升降前、后都必须进行检查与验收。首次使用时，根据表格要求和施工方案现场审查，目测以及吊线测量等，相关部门验收合格后方可投入使用。升降前主要检查的项目有：升降是否同步。当相邻两点行程高差大于30mm时，应停止升降，通过点控将架子调平；支架是否出现明显变形。若变形明显，应停止升降，找出原因，进行处理；检查葫芦运行是否正常，链条是否翻链，扭曲；是否有影响升降的障碍物（升降前检查时就应该排除掉）。升降后主要检查的项目有：,各受力杆件是否完备且充分受力,、底部翻板是否覆盖严密等。,前言,一、提升架上升安全内容,1,、提升架,技术规范,2,、提升架验收,3,、提升架安装前及升降过程注意事项,4,、提升架安装使用存在通病问题,（,1,）、附着式升降脚手架（提升架）,架体构造,附着式升降式脚手架构造：,附着式升降脚手架应由竖向主框架、水平支撑桁架、架体构造、水平支撑结构、防倾装置、防坠装置组成。,1,）架体总高度含防护栏杆，严禁大于,5,倍楼层高度,2,）架体宽度,1.2m,3,）水平支撑跨度为,6.5m,，折线布置只允许一跨二折，其支撑跨度为,5m,，且折点外边离该跨中心距不得大于,2m,4,）架体的水平悬挑长度为,2m,，且不得大于跨度的二分之一,5,）升降和使用情况下，架体的悬臂高度均不得大于架体高度的五分之二，且不得大于,6m,6,）,脚手架支撑跨度与架体全高的乘积,100,1,、提升架,技术规范,（,2,）、提升架安装和安全装置,1,）、附着式升降式脚手架安装,附着升降脚手架安装应符合以下规定,（,1,）预留螺栓孔或预埋件的中心位置偏差应小于,15mm,；,（,2,）相邻竖向主框架的高差应不大于,20mm,；,（,3,）竖向主框架和防倾导向装置的垂直偏差应不大于,5,和,60mm,；,（,4,）连接处混凝土强度不应小于,C10,；,（,5,）升降机构连接正确且牢固可靠；,（,6,）安全控制系统的设置和试运行效果应符合设计要求；,（,7,）升降动力设备工作正常。,2,）、附着式升降脚手架必须具有防倾覆、防坠落和同步升降控制等安全装置,3,）、附墙装置（导座）,使用情况下，,附墙装置不得少于三道,；附墙支座受拉螺栓的螺母不得少于两个，或应采用弹簧垫圈和单螺母，,螺杆露出螺母端的长度不应少于,3,扣,，且不小于,10mm,，垫板尺寸不得小于,100mm,100mm,10mm,；附墙支座支撑在建筑物上连接处混泥土的强度应按设计要求确定，不得小于,c20,；,尤其是冬季施工和抢工期阶段，特别重点关注。,（,3,）、附着式升降式脚手架的升降,附着升降脚手架升降操作应符合下列规定：,1,）应按升降作业程序和操作操作规程进行作业,;,2,）操作人员不得停留在架体上,;,3,）升降过程中不得有施工荷载；,4,）所有妨碍升降的障碍物应已拆除；,5,）,所有影响,升降,作业的约束应已解除,；,6,）各相邻提升点间的高度差不得大于,30mm,，整体架最大升降差不得大于,80mm,（,4,）、附着式升降式脚手架的使用,附着式升降脚手架在使用过程中不得进行下列作业,1,）利用架体吊运物料；,2,）在架体上拉结吊装缆绳；,3,）在架体上推车；,4,）任意拆除结构件或松动连接件；,5,）拆除或移动架体上的安全防护设施；,6,）利用架体支撑模板或卸料平台。,(5),、,附着式升降式脚手架的拆除,附着式升降脚手架的拆除工作应按专项施工方案及安全操作规程的有关要求进行,。,2,、提升架验收,附着式升降脚手架安装前应具有下列文件：,1,、相应资质证书及安全生产许可证；,2,、附着式升降脚手架的鉴定或验收证书；,3,、产品进场前的自检记录；,4,，特殊作业人员和管理人员岗位证书；,5,、各种材料、工具的质量合格证、材质单、测试报告；,6,、主要部件及提升机构的合格证。,附件,1,：附着式升降脚手架首次安装完毕及使用前检查验收表；附件,2,：,提升架每日自检表,附件,1,、提升架首次安装完毕及使用前检查验收表,附件,2,、提升架每日自检表,3,、提升架安装前及升降过程,注意事项,1,）提升架进场前材料不符合规范，现场存在使用不合格产品,2,）未按照施工方案安装，不符合现场实际情况,3,）导座的正确预埋及安装（存在偏位、夹带、离结构间距上下不统一）,4,）使用过程监控（工人违章操作、随意破坏）,5,）验收记录（资料与现场进度不同步，情况不相符；,做好爬架升降前检查记录表；做好爬架升降后使用检查交接表；记录好爬架升降过程人员分工检查记录表,）,6,）各班组应及时清理本班组堆放出在爬架上的杂物和垃圾。,7,）在爬架上严禁集中堆放材料和机具。,8,）爬架料台使用严格控制堆码荷载。,提升架升降过程重点注意事项,1、架体升降过程中，架体严禁上人，升降架操作人员必须在楼层内操作电控系统进行架体的升降工作，在架体提升或下降到位后升降架特种作业人员方可上架体进行卸荷定位工作。,2,、架体升降前，及过程中严格检查提升架同步装置有效且正常工作。,3,、架体升降前必须要求在架体上作业的钢筋工、木工、架子工、抹灰工等所有人员离开架体，方可进行升降运行操作，严防发生安全事故。,4,、架体升降过程中，应在架体作业区域下方设置安全警戒区，并有专人值守，严禁人员进出警戒区域。,5,、升降到位后，通过三方联合验收，在架体具备使用条件、并经验收合格履行签字手续后，其它工种方可上架使用。,提升架安全生产八必保项,1、保证附墙支座安装合格到位,2、保证卸荷装置安装合格到位,3、保证防坠装置安装合格到位,4、保证同步装置有效并且工作正常,5、保证上下吊点安全可靠,6、保证水平密封与立面防护严密、有效,7、保证架体升降过程中严禁上人,8、保证升降前检查及升降后验收程序到位,4,、提升架安装使用存在通病问题,1,）、导座、机位：导座与墙面间隙过大；导座上垃圾过多未清理；导座位置安装倾斜：导座没有顶撑支撑；,导座、机位下方塞木方；机位位置墙面开裂；,机位变形严重,2,）、导轨：导轨变形严重；导轨对接位置变形严重或间距过大；导轨材料不匹配,3,）、顶撑：,爬架机位顶,撑未回顶到位且存在变形,4,）、斜拉杆：斜拉杆变形严重；斜拉杆设置不符合规范,5,）、上下吊点：,爬架上吊点位置装置歪斜且存在变形严重；下吊点变形严重,6,）、电动葫芦：电动葫芦外壳没有保护,7,）、主框架：竖向主框架未连接到位,8,）、链条：链条未打油,9,）、走道板：走道板变形严重；,走道板垃圾过多未及时清理；走道板倾斜,10,）、密目网片：密目网片存在缺失或固定不到位,11,）、,塔吊附墙与提升架位置冲突,12,）、爬架上材料堆放较多,1,）、爬架导座、机位存在问题,爬架导座与墙面之间的缝隙过,大，螺杆伸出螺帽长度不足三丝,爬架导,座垃圾,过多未清理干净，导,座,顶,撑未受力在导轨上,导座违规加塞木方,导座没有顶撑支撑,导座位置墙面开裂,导座位置安装倾斜,机位变形严重,2,）、爬架导轨存在问题,爬架导轨变形严重，使爬架上升或下滑时，不能完全正常更有利的滑行。,导轨材料不匹配,导轨接缝处间隙过大,导轨对接位置变形严重,3,）、爬架机位顶撑存在的问题,爬架机位顶,撑下滑过程中未安装防坠器且未固定好，导致 顶撑回弹，造成变形,爬架机位顶,撑螺杆滑丝，导致长度过,短,4,）、爬架斜拉杆存在问题,斜拉杆变形严重,斜拉杆设置不规范,5,）、爬架上、下吊点位置存在问题,爬架上吊点位置装置歪斜,爬架下吊点变形严重,爬架上吊点位置断裂,爬架上吊位置变形严重,电动葫芦没有保护,6,）,、爬架电动葫芦存在问题,7,）,、爬架竖向主框架存在问题,竖向主框架未连接,8,）、爬架链条存在问题,链条未打油,链条断裂,链条打结,9,）,、爬架走道板存在问题,爬架走道板变形严重,爬架走道板垃圾过多未及时清理,走道板位置倾斜,10,）,、爬架密目网片存在问题,密目网片缺失,密目网片固定不规范,塔吊附墙与提升架位置冲突,11,）,、塔吊附墙与提升架位置存在问题,12,）,、爬架上材料堆放较多,二、提升下滑安全内容,1,、提升架下降作业前检查验收表,2,、提升架下滑过程注意事项,3,、提升架下滑过程出现的安全问题,附着式升降脚手架提升、下降作业前检查验收表,工程名称,栋号,所在楼层,验收机位,总包单位,项目经理,租赁单位,项目经理,安拆单位,项目经理,序号,检查项目,标准,检查结果,1,保,证,项,目,支撑结构与工程结构连接处混领土强度,达到专项方案计算值，且,C20,合格 不合格,2,附墙支座,设置情况,每个竖向主框架所覆盖的每一楼层处应设置一道附墙支架,合格 不合格,3,附墙支座上应设有完整的防坠、防倾、导向装置,合格 不合格,4,升降装置设置情况,单跨升降式可采用手动葫芦；整体升降式采用电动葫芦或液压设备；应启动灵敏，运转可靠。旋转方向正确；控制柜工作正常，功能齐备,合格 不合格,1,、提升架下降作业前检查验收表,5,保,证,项,目,防坠落装置,防坠落装置应设置在竖向主框架处并附着在建筑结构上,合格 不合格,6,每一升降点不得小于一个，在使用和升降工作下都能起到作用,合格 不合格,7,防坠落装置与升降设备应分别独立固定在建筑结构上,合格 不合格,8,应具有防尘防污染的措施，并应灵敏可靠和运转自如,合格 不合格,9,设置方法及部位正确，灵敏可靠，不应人为失效和减少,合格 不合格,10,钢吊杆式防坠落装置。钢吊杆规格应由计算确定，切不应小于,25mm,合格 不合格,11,防倾覆设置情况,防倾覆装置中应包括导轨和两个以上与导轨连接的可滑动的导向件,合格 不合格,12,在防倾导向件的范围内应设置防倾覆导轨，且应与竖向主框架可靠连接,合格 不合格,13,在升降和使用两种工况下，最上和最下两个导向件之间的最小间距不得小于,2.8m,或架体高度的,1/4,合格 不合格,14,建筑物的障碍物清除情况,无障碍物阻碍外架的正常滑升,合格 不合格,15,架体构架上的连墙杆,应全部拆除,合格 不合格,16,塔吊和施工电梯附墙装置,符合专项施工方案规定,合格 不合格,17,专项施工方案,符合专项施工方案规定,合格 不合格,18,一,般,项,目,操作人员,经过安全技术交底并持证上岗,合格 不合格,19,运行指挥人员、通讯设备,人员已到位，设备工作正常,合格 不合格,20,监督检查人员,总包单位和监理单位人员已到场,合格 不合格,21,电缆线路、开关箱,符合现行行业标准,施工现场临时用电安全技术规范,JGJ46-2005,中的对线路负荷的计算要求；设置专用的开关箱,合格 不合格,检查结果,检查人签字,总包单位,（签章）,分包单位,（签章）,租赁单位,（签章）,安拆单位,（签章）,符合要求，同意使用（）,不符合要求，不同意使用（）,总监理工程师（签章）：年 月 日,注：本表由施工单位填报，监理单位、施工单位、租赁单位、安拆单位各存一份。,1,、架体在下降之前，首先检查整个架体是否有变型，受力扣件的螺栓是否有松动现象，架体的整体防护是否安全有效。,2,、架体在下降过程要思想集中，团结协作，相互呼应统一指挥，禁止在架子上打闹、材料和工具不准乱扔。,3,、遇到六级以上大风和大雾、雨天时，必须停止工作。,4,、外爬架上吊挂件处有拉裂或有损伤的预留洞严禁做为安装下降上吊挂件的附墙螺栓洞使用。所有上吊点必须采用设计定型的钢制吊挂件，严禁采用钢丝绳起替用。下吊挂点必须按设计要求进行安装，与导轨主框架有可靠的钢制构件连接。,5,、下降用的电动葫芦必须有出厂合格证，下降期间应按要求维护保养，电动葫芦所有下降承重构件：吊钩、链条、承重销等，在每次下降前都要仔细检查，发现有损伤拉裂和裂纹的必须维修合格后方可使用，严禁电动葫芦带故障工作。,6,、下降机构的安装连接及架体构架间的相互连接必须按设计要求正确连接和牢固可靠。,2,、提升架下滑过程注意事项,7,、架子下降时，架子上不得有任何作业人员，且必须将架子上的杂物清理干净，非操作人员必须全部撤离现场，严禁夜间进行架子下降操作。每次下降前应取得升降许可证后方可下降。,8,、外爬架的每次下降必须设置现场总指挥，并记录下降过程，下降完成后，必须对架体再进行一次全面的检查，合格后下达准用证后，方可使用。,9,、升降架严禁任意拆除和损坏架结构或防护设施，严禁超载使用，严禁直接在架子将重物吊放或吊离。架子与建筑物之间的护栏和支撑物不得任意拆除。,1,0,、架体施工及使用过程中需要严格检查，经常注意是否出现锈蚀严重、焊缝异常等危及安全的隐患情况；且禁止上下交叉作业，禁止利用爬架吊运物料。禁止在爬架上推车，禁止在爬架上拉结吊装缆绳。禁止任意拆改结构件或松动连接件，禁止拆除或移动爬架上的安全防护措施。,1,1,、配电线路的安装必须由专业电工按设计安装，非专业人员严禁私自乱拉乱搭。,1,2,、在实施外爬架、下降时应严格执行升降架安全技术操作规程和执行国家有关安全施工法规。,3,、提升架下滑过程出现的安全问题,（,1,）防坠器失效,（,2,）翻板破损、走道板上垃圾存在坠物风险,（,3,）顶撑未受力、螺杆设置不符合规范,（,4,）机位设置处不符合要求、爬架在下滑过程中链条与机位无间隙,
