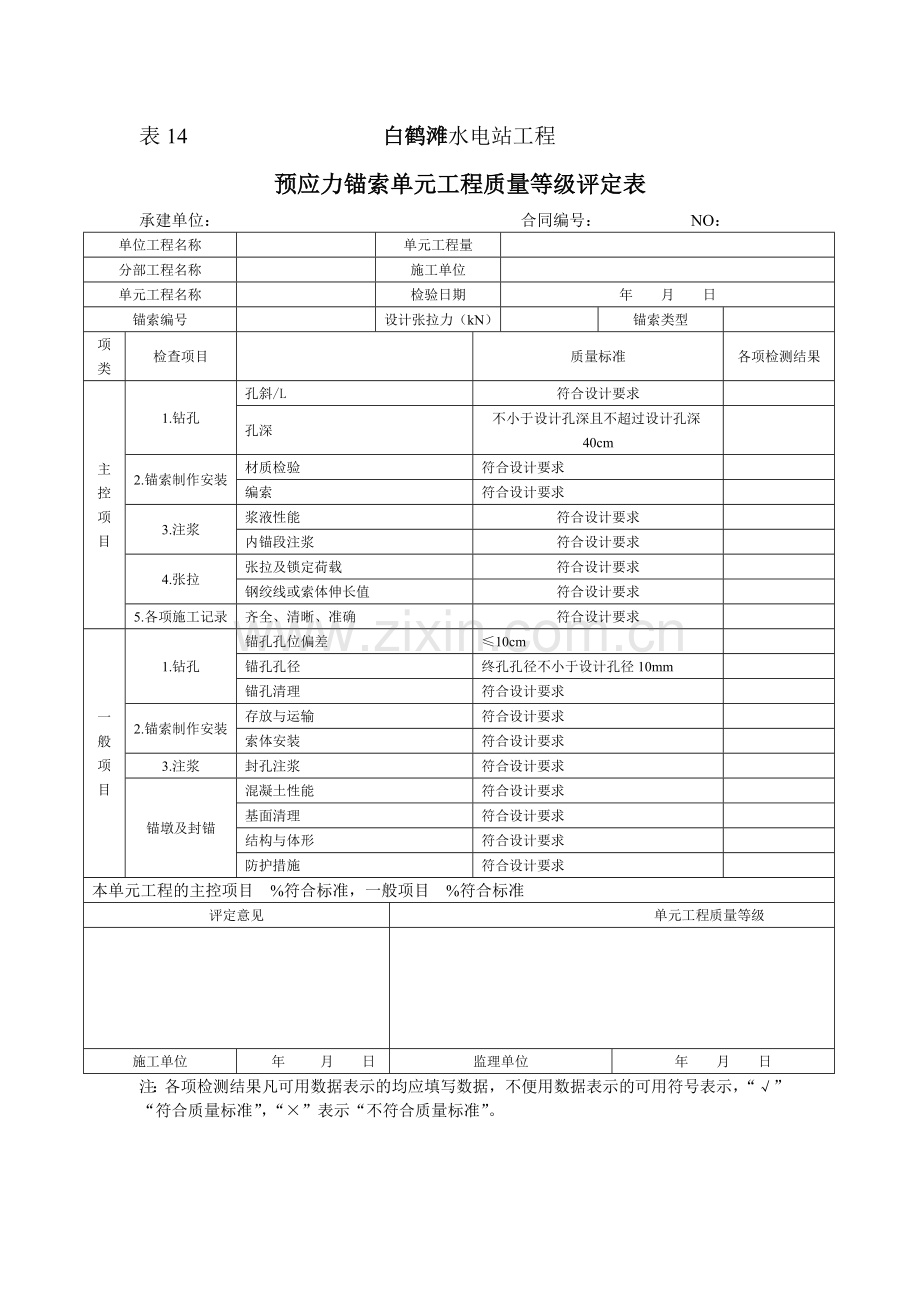

锚索单元工程质量检查评定表.doc

表14 白鹤滩水电站工程
预应力锚索单元工程质量等级评定表
承建单位： 合同编号： NO：
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称

检验日期
年 月 日
锚索编号

设计张拉力（kN）

锚索类型

项类
检查项目

质量标准
各项检测结果
主控项目
1.钻孔
孔斜/L
符合设计要求

孔深
不小于设计孔深且不超过设计孔深40cm

2.锚索制作安装
材质检验
符合设计要求

编索
符合设计要求

3.注浆
浆液性能
符合设计要求

内锚段注浆
符合设计要求

4.张拉
张拉及锁定荷载
符合设计要求

钢绞线或索体伸长值
符合设计要求

5.各项施工记录
齐全、清晰、准确
符合设计要求

一般项目
1.钻孔
锚孔孔位偏差
≤10cm

锚孔孔径
终孔孔径不小于设计孔径10mm

锚孔清理
符合设计要求

2.锚索制作安装
存放与运输
符合设计要求

索体安装
符合设计要求

3.注浆
封孔注浆
符合设计要求

锚墩及封锚
混凝土性能
符合设计要求

基面清理
符合设计要求

结构与体形
符合设计要求

防护措施
符合设计要求

本单元工程的主控项目 %符合标准，一般项目 %符合标准
评定意见
单元工程质量等级

施工单位
年 月 日
监理单位
年 月 日
注：各项检测结果凡可用数据表示的均应填写数据，不便用数据表示的可用符号表示，“√”“符合质量标准”，“×”表示“不符合质量标准”。
