银行LED照明节能方案

LED日光灯安装的环境，对其进行独特的造型设计，在设计阶段我们认真分析项目的需求，通过与客户的沟通，了解项目的需求关键，根据我们丰富的LED日光灯制作经验以及生产工艺部门的参与，我们制定完整的项目方案，确保该方案能够满足客户的整体要求，并具有高实用性、高可靠性、高观赏性。我们的设计原则是功能、结构、外形三位一体，协调统一。既要保证日光灯的功能完善、结构合理、外观现代、大气，同时又要与周围环境很好的融合与呼应，让整个日光灯在所安装的环境中独具匠心。

一、LED的发展趋势
由于建筑布局的原因，高层写字楼在白天也需要进行人工照明, 照明用电已成为写字楼的主要能耗之一。分析表明，大厦公共通道、地下车库、电梯厅等公共区域照明能耗占基本能耗的7.9%，大厦照明因而成为节能减排重要环节。LED 光源在通用照明方面的优势也逐步显现出来。LED被称为第四代照明光源具有节能、环保、寿命长、体积小等特点，随着LED 发光效率的不断提高, 2009年，LED开始在发达国家进入主照明普及。在电费较高，使用时间较长的商业应用场所，LED灯具迅速成为市场的新宠。
LED以其固有的优越性正吸引着世界的目光。美国、日本等国家和台湾地区对LED照明效益进行了预测，美国55%白炽灯及55%的日光灯被LED取代，每年节省350亿美元电费，每年减少7.55亿吨二氧化碳排放量。日本100%白炽灯换成LED，可减少1～2座核电厂发电量，每年节省10亿公升以上的原油消耗。台湾地区25%白炽灯及100%的日光灯被白光LED取代，每年节省110亿度电。

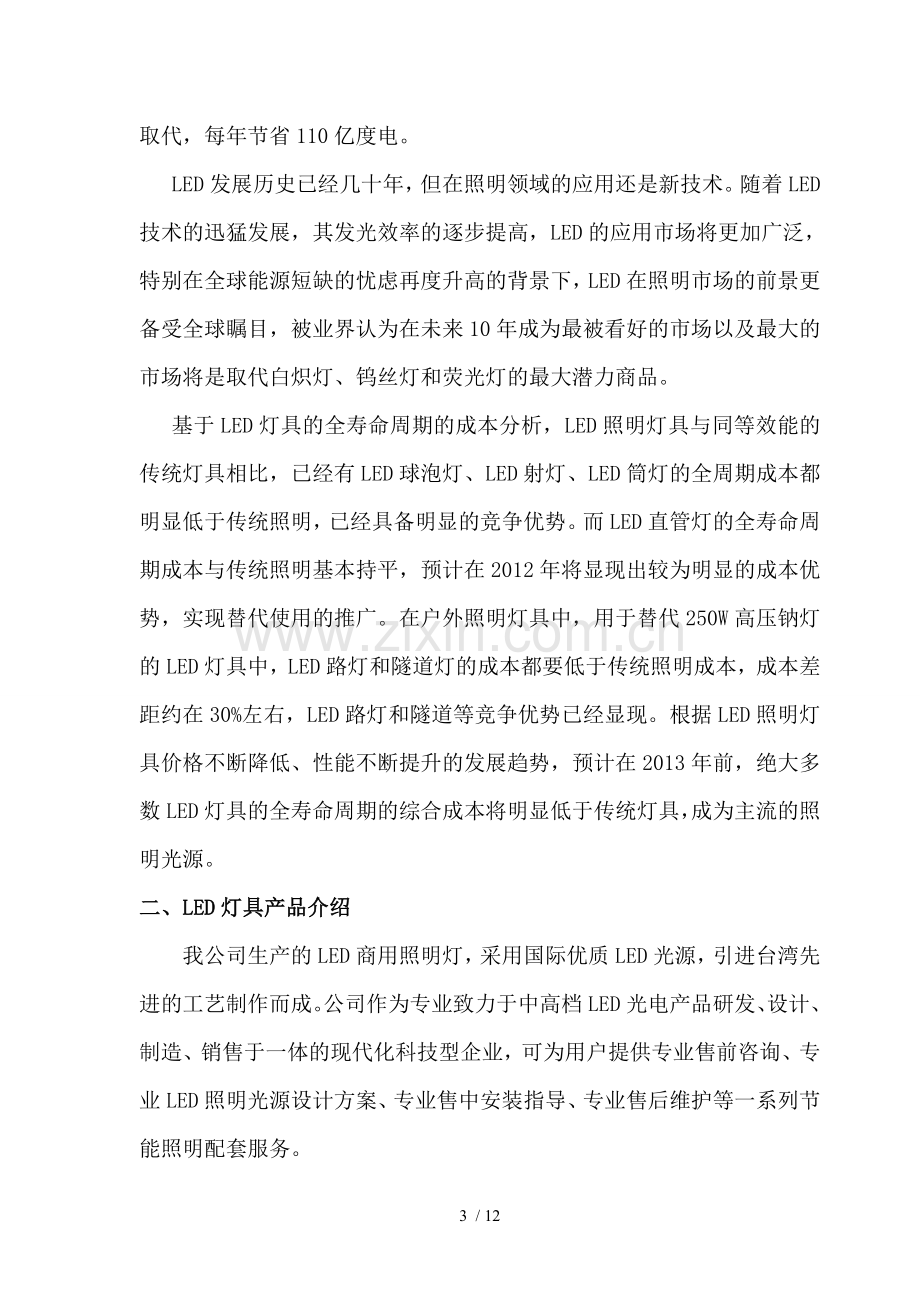

LED发展历史已经几十年，但在照明领域的应用还是新技术。随着LED技术的迅猛发展，其发光效率的逐步提高，LED的应用市场将更加广泛，特别在全球能源短缺的忧虑再度升高的背景下，LED在照明市场的前景更备受全球瞩目，被业界认为在未来10年成为最被看好的市场以及最大的市场将是取代白炽灯、钨丝灯和荧光灯的最大潜力商品。
基于LED灯具的全寿命周期的成本分析，LED照明灯具与同等效能的传统灯具相比，已经有LED球泡灯、LED射灯、LED筒灯的全周期成本都明显低于传统照明，已经具备明显的竞争优势。而LED直管灯的全寿命周期成本与传统照明基本持平，预计在2012年将显现出较为明显的成本优势，实现替代使用的推广。在户外照明灯具中，用于替代250W高压钠灯的LED灯具中，LED路灯和隧道灯的成本都要低于传统照明成本，成本差距约在30%左右，LED路灯和隧道等竞争优势已经显现。根据LED照明灯具价格不断降低、性能不断提升的发展趋势，预计在2013年前，绝大多数LED灯具的全寿命周期的综合成本将明显低于传统灯具，成为主流的照明光源。
二、LED灯具产品介绍
我公司生产的LED商用照明灯，采用国际优质LED光源，引进台湾先进的工艺制作而成。公司作为专业致力于中高档LED光电产品研发、设计、制造、销售于一体的现代化科技型企业，可为用户提供专业售前咨询、专业LED照明光源设计方案、专业售中安装指导、专业售后维护等一系列节能照明配套服务。

三、LED灯具性能特点介绍
LED 灯具因其转换效率高，节能，寿命长、易实现智能化控制，环保，最为符合国家倡导的“低碳”、绿色生活倡议，成为最重要的节能改造方式。与传统光源相比，LED 具有如下优势：
1、超长寿命：LED 球泡灯寿命是普通白炽灯的 30 倍以上,普通节能灯寿命的 5 倍以上。LED 日光灯寿命是卤粉日光灯的 10 倍，三基色日光灯的 3 倍。
2、高效节能：LED 灯比传统灯具节电有明显的节电效益，LED 日光灯比卤粉日光灯节能 60%左右，比三基色日光灯节电 40%; 球泡灯比白炽能节电 80%以上，比节能灯节电约 50%，减少了能源的消耗。
3、绿色环保：是目前所有灯具中唯一具有环保特性的产品。光源无紫光、红外光等辐射，无汞污染，废旧灯管可回收再利用；相比传统照明，LED 减少二氧化碳的排放量，有利于生态环境的改善。
4、有益健康：传统的日光灯使用的是交流电，每秒钟会产生 100－120 次的频闪，频闪效应会引发视觉疲劳、偏头痛，对眼睛造成疲劳和伤害。
LED 半导体电光源，无频闪，光线柔和，光谱纯，有利于视力保护及身心健康。
5、其他特点：LED 灯发热少、无紫外、红外光辐射，对照射物会有保护作用，不会出现像普通的灯光下的褪色现象。非常适用于博物馆、图书馆、衣物陈列等场所。LED 灯具不会产生紫外线，因此不会象传统的灯具那样，有很多蚊虫围扰在灯源旁。室内会变得更加干净卫生整洁。

四、技术参数对照分析：
LED节能灯管替换日光灯的优势对照表

日光灯
LED灯
结论
节能
总功率在40W-48W，能耗高（以T8 36W日光灯为例
无需镇流器、启辉器等耗电附件，其总功率只有9-12W
节电即省钱，有效降耗增效，降低营运成本，提高竞争力
显色
指数
显色指数Ra=64
显色指数Ra>80
LED灯下被照物的色彩鲜艳，明亮，明显优于T8
寿命
日光灯使用寿命为3000小时
LED灯使用寿命可达30000小时以上
使用寿命大大提高
环保相关问题比较
1、有频闪，长期在这种灯光下工作，对视力有伤害； 2、有噪声，发热量大，功耗高；
3、含汞量8-10mg，对环境有污染，有辐射；
4、光衰期短，新灯使用3个月左右就会出现照明强度明显下降
1、无频闪，接近自然光照明，眼睛不易疲劳； 2、无噪声，功耗低； 3、采用固体发光二极管，无染污，无辐射； 4、一般在二年后才转入光衰期
使用LED日光灯可实现真正的绿色环保

五、节能分析
以100支T8型120CM灯管为例 （假设每天使用16小时）
（1）传统T8日光灯，每年所产生电费为：
41W×16小时×365÷1000W•H ×100支×1.0元/度=23944元
（2）LED日光灯，每年所产生电费为：
19W×16小时×365÷1000W•H×100支×1.0元/度=11096元
（3）T8荧光灯改造成LED日光灯每年可节省电费为：
23944元-11096元=12848元 则每支灯管年节省电费为：12848元÷100支=128.48元
以上数据表明：光是电费每支灯管就能节省128.48元/年，LED日光灯的实际使用寿命长达50000小时，按每天16小时计算，其寿命则相当于十年，十年下来节约的电费相当可观！

六、LED节能灯的优势及节能对比攻略：（以市场价为例）
1、以写字楼新装修为例：
产品
类型
比较数量(套)
灯具生采购费(单套)
每天照明时间
单灯功率(瓦)
电缆单价(元)
每日用电量(度)
年度电费(按350天算)
年度费用总计(元)
电费所占费用比例
荧光灯
1000
15
10
25
1
250
90000元
90000+15000＝15000
85%
LED灯
1000
70
10
5
1
50
18000元
70000+18000＝88000
20.45%
2、以写字楼改造为例：
产品
类型
比较数量(套)
灯具生采购费(单套)
每天照明时间
单灯功率(瓦)
电缆单价(元)
每日用电量(度)
年度电费(按350天算)
灯具维护费
年度费用总计(元)
成本收回期
荧光灯
1000
30
10
25
1
250
90000元
5000
90000+15000＝15000
没有
收益
LED灯
1000
70
10
5
1
50
18000元
5000
70000+18000＝88000
11个月

七、照明亮度对比表

八、针对银行体系照明灯型推荐
1、LED格栅灯替代传统格栅灯
传统室内照明采用格栅日光灯照明，亮度低，灯管颜色不均，显得室内昏暗，没有生气。

采用新型LED格栅灯照明，功耗降低60%，亮度均匀，显色性高，有效提高装修档次。

LED格栅灯 普通格栅灯

2、LED筒灯代替节能灯
传统节能筒灯是以节能灯为光源，功耗较大，维护成本较高，光线因灯罩局限不能均匀散射。

新型LED筒灯，功耗更低，光照更均匀，能紧密的配合整体装修。

LED筒灯 普通节能筒灯

1、 LED灯管替代传统日光灯管
传统日光灯管功耗一般为40瓦，工作时会有频闪，和工作噪音，灯管内的汞对环境破坏很大。而LED灯管15瓦可达到普通日光灯40瓦的亮度，因为是LED发光不会有频闪，无工作噪音，没有紫外线和静电不会吸引蚊虫和吸附灰尘，是最办公环境的光源之一，如不愿更换格栅灯灯架的可将格栅灯内的灯管换成LED灯管也可达到节能的目的。
LEDT8日光灯管

九、项目原则：
京能照明为响应我国节能减排目标，充分发挥京能照明的技术优势、资金优势，为实现对国家的经济责任、环境责任和社会责任，为用户提供节能诊断、改造等服务，可以大大降低用能单位能源浪费和技术风险，充分调动用能单位节能改造的积极性，是行之有效的节能措施。
2、服务对象：
     商场、超市、医院、学校、工厂车间、宾馆、写字楼、银行、博物馆、酒店、 室内停车场、地下车库、体育场馆、会议中心、办公场地、机场、车站等。
京能照明的照明节能方案都是以如下几个原则为前提的，保证客户简单高效地获得最佳节能效果。
l 原则一：京能照明的照明节能方案对客户的既定照明方案（主要是灯位布局、线路和装修等等）不做任何改动，通过一对一替换达到节能改造目的。
l 原则二：京能照明提供的照明产品务必要和客户的传统灯具相兼容，除非客户提议，否则不要求客户做额外的灯具投资。
l 原则三：京能照明的照明节能方案不需要复杂施工，只需要简单的安装工作即可完成，人力和工时成本降到最低。 实施节能方案后的照明效果，只能比原来好，不能比原来差，必须100%照顾到客户的体验和感受。 最大限度达到节能效果，并且让客户也从经济上获得节能收益。
 3、办公对照明节能改造的基本要求：
    A、 无眩光，高舒适（保证客户感官不受刺激）
  B、普通照度（桌面照度300 lux左右）
    C、高节能（最低50%节能率，甚至要求60%以上）
  D、长寿命，长质保（一般保5年甚至更长）
E、不做场所装修装饰改动，一般不做灯具改动，仅做灯具线路改动
 4、京能照明LED照明光源产品内涵：
A、行业内最舒适、最健康的产品。
B、行业内光效最高、显色最高、综合性能最高的产品。
C、行业内品种最全，规格最细，一站式解决客户的合理照明要求。
D、节能率最高，投资回报最高。
E、寿命最长，合理保修时间最长。

5、服务要点：
★ 达到照明用电节省65%以上；
★ 保修期期限 2 年；
★ 保修期期内灯具完全免费保换和保修；
