施工现场总平面布置
第一节 现场概况及部署
一、现场概况
施工现施主要出入口宽度为6m宽的混凝土硬化道路；场地周围围墙沿着用地红线砌筑以及甲方审核划定的位置砌筑；基坑开挖后上口边坡线距围墙距离较小处，设置安全警示，基坑周圈设置安全防护，并充分利用现场一切可以利用的场地作为三类设施布置场地。
二、部署
针对施工现场场地的实际因素，我公司特作如下部署：
1、在场地布置办公区供管理人员办公和工人住宿、生活卫生等设施，并按规定分区分隔。
2、我公司根据本工程施工总体部署对其不同施工阶段的划分，按照“方便施工，就近布置，见缝插针”的原则，将现场周边除建筑以外的空地合理利用，布置施工场地。
第二节 现场平面分阶段布置及说明
一、机械设备配备布置
本阶段机械设备主要包括：混凝土输送泵等，混凝土输送泵布置1台，布置在道路畅通靠近施工部位，并配置相应的泵管等。
二、加工场地布置
我公司尽可能利用周边空闲场地进行钢筋、模板的加工，各施工段循环进行施工，材料运输利用塔吊进行配合。
三、主体结构施工阶段
1、平面布置：
根据金华市安全文明施工要求标准进行全封闭砌筑，在主出入口通道处设大门、门卫值班室，并根据实际情况布置大型机械设备、小型加工设备以及施工用水用电等。
2、机械设备配备布置：

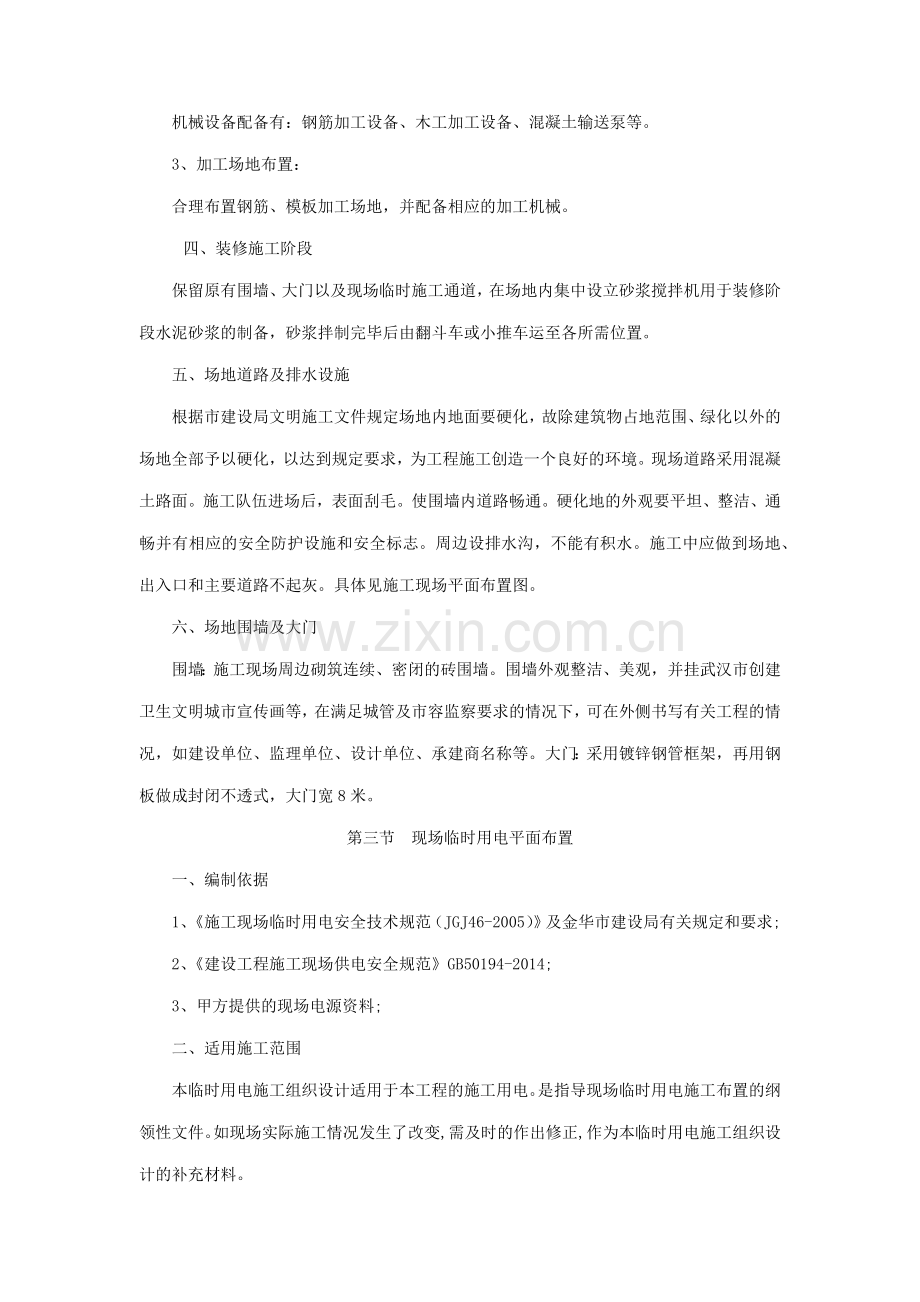

机械设备配备有：钢筋加工设备、木工加工设备、混凝土输送泵等。
3、加工场地布置：
合理布置钢筋、模板加工场地，并配备相应的加工机械。
四、装修施工阶段
保留原有围墙、大门以及现场临时施工通道，在场地内集中设立砂浆搅拌机用于装修阶段水泥砂浆的制备，砂浆拌制完毕后由翻斗车或小推车运至各所需位置。
五、场地道路及排水设施
根据市建设局文明施工文件规定场地内地面要硬化，故除建筑物占地范围、绿化以外的场地全部予以硬化，以达到规定要求，为工程施工创造一个良好的环境。现场道路采用混凝土路面。施工队伍进场后，表面刮毛。使围墙内道路畅通。硬化地的外观要平坦、整洁、通畅并有相应的安全防护设施和安全标志。周边设排水沟，不能有积水。施工中应做到场地、出入口和主要道路不起灰。具体见施工现场平面布置图。
六、场地围墙及大门
围墙：施工现场周边砌筑连续、密闭的砖围墙。围墙外观整洁、美观，并挂武汉市创建卫生文明城市宣传画等，在满足城管及市容监察要求的情况下，可在外侧书写有关工程的情况，如建设单位、监理单位、设计单位、承建商名称等。大门：采用镀锌钢管框架，再用钢板做成封闭不透式，大门宽8米。
第三节 现场临时用电平面布置
一、编制依据
1、《施工现场临时用电安全技术规范（JGJ46-2005）》及金华市建设局有关规定和要求;
2、《建设工程施工现场供电安全规范》GB50194-2014;
3、甲方提供的现场电源资料;
二、适用施工范围
本临时用电施工组织设计适用于本工程的施工用电。是指导现场临时用电施工布置的纲领性文件。如现场实际施工情况发生了改变,需及时的作出修正,作为本临时用电施工组织设计的补充材料。
三、安全用电目标
杜绝发生触电事故,减少用电违章现象,保障人身安全.
四、维修人员职责
1、维修组长职责
(1)维修组长要带头遵守安全生产、文明施工各项规章制度。
(2)维修组长负责维修班组的全面工作,搞好班组内外的团结协作。
(3)维修组长要经常掌握施工用电安全情况,发生问题要及时解决。
2、维修电工职责：
(1)严格遵守有关安全法规和用电专业安全操作规程,不得违章作业,发现非电工人员操作应立即制止,拒绝违章指挥。
(2)对管辖区的电气设备和安全防护设备规程负责;对所辖区域的用电设施的运行状况符合规程承担责任。
(3)认真作好巡视、检查,对危及安全的事故隐患应及时处理。
(4)努力学好技术,掌握安全操作规程,积极参加安全活动,不断提高业务水平和安全责任。
(5)严格按《施工现场临时用电安全技术规范(JGJ46-2005)》和安检站的有关规定布置临时施工用电设施。
五、施工用电布置
1、施工现场供电系统组成
（1）配电室位置确定：
a.尽量靠近负荷中心。
b、尽量靠近高压线,进出线方便。
c、有利于安全,不妨碍建筑施工。
2、供电系统及接线方式选择
整个施工现场采用TN-S系统供电,从配电室引致各主配电箱的所有回路均采用三项五线制,具有专用零线(PE线)。为了保证供电可靠性,配电室到各主配电箱采用放射线,为了节省费用,由主配电箱到各分配电箱采用树干式接线。
六、临时用电安全技术措施
1、接地与接零保护系统
（1）施工现场整体配电系统均应采用TN-S系统。
（2）保护接地在配电室和各主配电箱处做重复接地外，还要在配电线路的中间和末端处做重复接地。每一处重复接地装置的接地电阻不能大于10Ω。
（3）塔吊、外脚手架作好防雷接地。
2、设置漏电保护器
（1）施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且，两级漏电保护器的额定漏电动作电流和额定动作时间应作合理配合，使之具有分级保护的功能。
（2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除做保护接零外，在负荷线的首端处安装漏电保护器。
3、现场照明
（1）楼梯照明、潮湿和危险场所均使用36V安全电压，接头处用绝缘胶布包扎。
（2）室内线路及灯具安装高度低于2.4M时，使用安全电压。
4、电气设备的设置应符合下列要求:
(1)配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱,实行分级配电。
动力配电箱和照明配电箱宜分别设置，如合置在同一个配电箱内，动力和照明线路应分别设置，照明线路接线宜接在动力开关的上侧。
（2）开关箱应由末级分配电箱配电，开关箱内一机一闸一漏电。
（3）配电箱和开关箱要符合“三级配电二级保护”的原则，电箱的进出线应有保护措施。
（4）配电箱、开关箱采用金属铁箱制作，使用材料及高度等严格按照《施工现场临时用电安全技术规范（JGJ46-2005）》中的规定制作。
5、配电线路
（1）电线不能随意拖地、进水，过道处应有保护措施，导线应按规定绑扎在绝缘子上，线路要符合要求。
（2）电缆线路应采用穿管埋地或沿墙、电杆架空敷设，严禁沿地面明敷。
（3）电缆在室外直接埋地敷设的深度不小于0.6米，并应电缆上下各均匀铺设不小于50mm，然后覆盖砖等硬质保护层。
6、电气设备的使用与维修
（1）施工现场的所有配电箱、开关箱每月进行一次检查和维修。检查和维修人员必须是专业电工。
（2）检查、维修配电箱、开关箱时，必须将前一级相应开关分闸断电，并悬挂停电标示牌，严禁带电工作。
（3）配电箱内盘面上标明各回路的名称、用途，同时作出分路标记。
（4）总、分配电箱应配锁，配电箱和开关箱指定专人负责。
（5）熔断器的熔体更换时，严禁用不符合原规格的熔体代替。
7、临时用电安全组织措施
（1）建立临时用电施工组织设计的编制、审批制度，以及相应的技术档案。
（2）建立技术交底制度，向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。
（3）立安全检测制度，从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值、电气设备绝缘电阻值等，以监视临时用电工程是否安全可靠，并作好检测记录。
（4）建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。
（5）建立安全用电责任制。对临时用电工程各部位的操作、监护、维修分片、分块分机落实到人，并辅以必要的奖惩制度。
七、安全用电防火
1、电气线路过负荷引起火灾。
2、线路短路引起火灾。
3、接触电阻过大引起火灾。
4、变压器、电动机等设备运行故障引起火灾。
5、电热设备、照明灯具使用不当引起火灾。
八、电气火灾的预防措施
1、根据用电设备的用电量正确选择导线截面。
2、电气操作人员要认真执行规范，正确连接导线，接线柱要压牢、压实，多股导线要用端子或涮锡后再与设备连接，以防加大接触电阻引起火灾。配电室的建筑物和构筑物的耐火等级不低于3级，室内配置防火砂箱和绝缘灭火器。
3、施工现场严禁使用电炉子，室内不准使用功率超过100W的灯泡。
4、使用电焊机时要执行用火制度，施焊周围不能存在易燃物体，并备齐放火设备。
