滨海花园临电施工组织设计.doc

上传人:精**** 文档编号:9724842 上传时间:2025-04-04 格式:DOC 页数:19 大小:66KB 下载积分:8 金币
下载 相关 举报

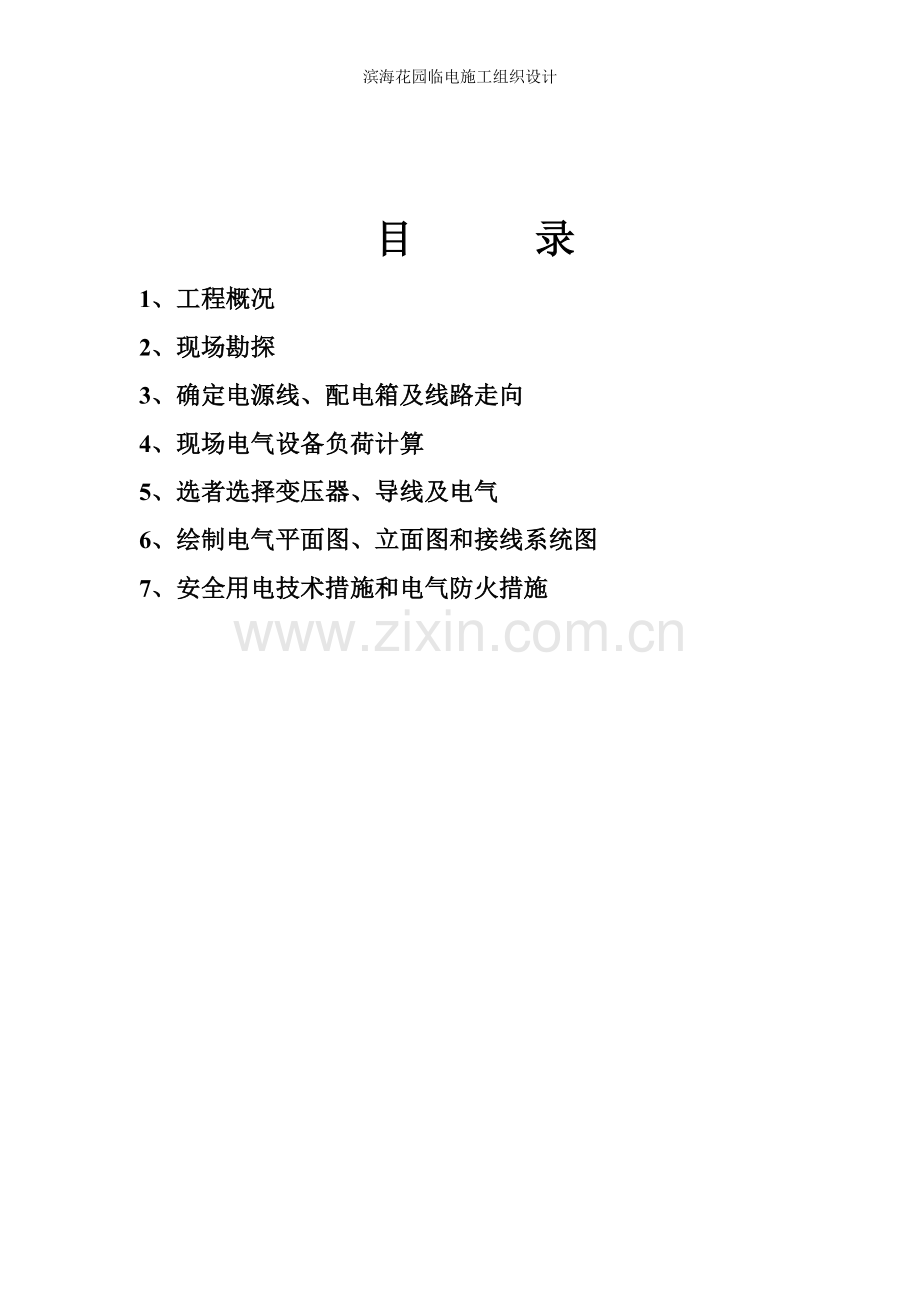

滨海花园临电施工组织设计.doc_第1页
第1页 / 共19页
滨海花园临电施工组织设计.doc_第2页
第2页 / 共19页


点击查看更多>>
资源描述
滨海花园临电施工组织设计 目 录 1、工程概况 2、现场勘探 3、确定电源线、配电箱及线路走向 4、现场电气设备负荷计算 5、选者选择变压器、导线及电气 6、绘制电气平面图、立面图和接线系统图 7、安全用电技术措施和电气防火措施 1、 工程概况 滨海花园广场工程由开发区博祥房地产开发公司开发建设,青岛万通监理公司监理,莱西市建筑总公司承建。位于开发区武夷山路以西,珠江路以南。本工程为青岛滨海花园商住楼。以轴将工程划分为A、B两区;A、B两区均设一层地下室;A区结构类型:十八层框剪结构,一、二层为商场,三层至十七层为公寓,顶层为水箱间。B区结构类型:四层框架结构,用于商场及办公。 根据《施工现场临时安全用电安全技术规范》要求,用电设备多于五台及用电设备总容量超过50以上应编制临时用电施工组织设计,因此本工程根据规范要求特制定如下临时用电施工组织设计。 2、现场勘探 2.1 根据在建工程的施工组织设计和施工进度计划安排,总平面布置图和拟订的临时用电平面布置图,确定所选用机械设备的位置和三级配电的层次及导线敷设的部署等. 2.2该工程为框架结构,基础地板有基础联系梁。为此,总配电箱利用该钢筋混凝土基础梁的钢筋作重复接地。重复接地线采用扁钢与基础钢筋用电焊按规定施焊。接地电阻按实际测试据填写测试记录表。 3、 进线、总配电箱、分配电箱的位置及线路走向 3.1 电源线的设置及敷设要求 3.1.1该工程施工现场临时用电总电源是由建设单位提供,箱变安装在现场东北角,供电系统电压引入为380/220V,电源甲方分两路送至施工单位指定地点(总配电箱处)。整个施工现场按三级配电内容形式进行布置,即:总配电箱 分配电箱 开关箱 用电设备。配电箱、开关箱按现场顺序逐个编号,箱内标注所控制的设备线路名称。 3.1.2配电线路由甲方送至总配电箱处一次侧电源线为三相五线制,380/220V低压供电系统。自总配电箱二次侧开始配电,严格按三相五线制(系统)覆盖施工现场,做到工作零线与保护零线严格分开。正常情况下,用电设备的不带电金属外壳和保护零线相连接,工作零线仅用于照明或单相用电设备使用。其中保护零线与其他各导线颜色应严格区别,必须采用绿/黄双色线。 3.1.3本工程共18层,总高度58米。根据施工需要,全部配电线路采用五芯电缆配电,并埋地敷设,电缆截面应根据允许载流量和允许电压损失确定。 3.1.4电缆埋地敷设的深度不小于0.6米,并应在电缆上、下均匀不小于5厚的细砂,然后覆盖砖等硬质保护层。 3.1.5电缆埋地在穿过道路、建筑物及易受机械损伤的场所及引出地面2米高度至地下0.2米处,必须加设防护套管。 3.1.6埋设电缆的接头应设在地面的接线盒内,接线盒应能防水、防尘、防机械损伤,并应远离易燃、易爆、易腐蚀场所。 3.1.7本工程属高层建筑。随工程高度的增加,电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等,并应靠近用电负荷中心。固定点每楼层不小于一处,每层设一备用开关箱,电缆水平敷设宜沿墙或门口固定,最大弧垂距地面不得小于1.8米。 3.1.8电缆接头应牢固可靠,并应作好绝缘包扎,保持绝缘强度,不得承受张力。 3.2总配电箱、分配电箱、开关箱的选择及有关要求 3.2.1本工程因工程量大,占地面积广,用电设备分布复杂,数量多,单机设备用电容量大,因此根据工程用电及生活用电设备需要,整个施工现场设总配电箱四个。1#总配电箱总容量600安培,负责B座一台塔吊、钢筋设备、一台砼泵车、一组配料机、对焊机等用电设备的用电。2#总配电箱总容量为600安培,供A座一台砼泵车、搅拌站一组、砂浆搅拌机2台及其他临时用电设备。3#总配电箱总容量为250安培,供砂浆机2台、潜水泵二台、切割机二台、割丝机一台及木工场地等设备。4#总配电箱总容量是250安培,供A座塔吊一台、木工场地设备、钢筋场地设备、对焊机一台、潜水泵2台、镝灯等用电设备。 3.2.2施工现场使用的配电箱、开关箱安装要求:对固定式的安装高度要求箱底与地面的距离为1.3米,手持电动工具应采用移动式开关箱,内装漏电保护器。移动配电箱距地面高度为0.6米。配电箱、开关箱进出线口一律设在箱体的下面且有绝缘损坏措施。 3.2.3总配电箱按临时用电规范要求必须装设电度表、电压表、电流表,装设短路、过负荷保护装置和总漏电保护器,各配电线路应编号并标明用途标记。总箱设栅栏围护,箱下装设绝缘踏板,前后左右留有足够的操作空间,备挂干粉灭火器,以防电器起火。电路维修时,应悬挂停电标志牌,停送电必须专人负责。 3.2.4分配电箱应设在用电设备或设备相对集中的地区,箱内装设总隔离开关和分路隔离开关以及总熔断器和分路熔断器,总开关的定额值、动作整定值应与分路开关电器的额定值、动作整定值相适应。分配电箱距开关箱的距离不得超过30米,分配电箱、开关箱周围应有足够二人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品。 3.2.5开关箱距设备的距离应不大于3米,安装高度要符合临电规范规定,并装设端正、牢固。全部配电箱、开关箱必须设防雨措施,并有门有锁。开关箱内的开关电器必须能在任何情况下都能使用电设备实行电源隔离。开关箱必须装设漏电保护器,漏电保护器的额定动作电流应符合有关规定。 3.2.6现场使用的总配电箱、分配电箱、开关箱必须使用具有安检站推荐的标准电箱,电箱的金属外壳必须做保护接零。保护接零应通过接线端子板连接。工作零线应通过接线端子板连接,并应与保护接零端子板分设。 3.2.7每台用电设备应有各自专用的开关箱,必须实行“一机一闸”制,严禁用同一个开关电器直接控制二台或二台以上用电设备。 3.2.8总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定动作时间应做合理配合,使之具有分级分段保护的功能。 3.2.9所有配电箱均应标明其名称、用途,并作出电路标记。所有配电箱应配锁,有防雨、防尘措施。 3.2.10所有配电箱内不得存放任何杂物,应经常保持整洁。 4.现场电气设备负荷计算 4.1主要用电设备机具统计 电力负荷计算表 序号 机械名称 台数 功率() 备注 1 塔吊 2 21.8×2=43.6 2 砼泵 2 75×2=150 3 配料机 2 36×2=72 4 钢筋切断机 4 4×5.5=22 5 钢筋弯曲机 4 3×4=12 6 钢筋拉直机 2 7.5×2=15 7 客货电梯 2 20×2=40 备用 8 插入振动器 11 1.5×11=16.5 不含备用 9 木工圆盘锯 4 5.5×4=22 10 木工平板刨 2 7.5×2=15 11 交流电焊机 4 15×4=60 12 砂轮切割机 2 2.2×2=4.4 备用 13 潜水泵 6 6×2.2=13.2 14 砂轮磨光机 4 1.1×4=4.4 备用 15 台钻 2 1.1×2=2.2 备用 16 手提电钻 2 0.5×2=1 备用 17 工地照明 约 40 18 热水炉 2 2×18=36 19 生活区照明 约 30 20 闪光对焊 2 2×90=180 21 砂浆搅拌机 4 4×4=16 备用 22 砼搅拌机 2 10.5×2=21 备用 合计 现场用电设备总容量 816千瓦 4.2现场用电设备总容量负荷计算 计算方法是同时考虑施工现场的动力和照明用电,可按下式计算:S()(K1K2.ΣP12K2) 式中:S—工地总用电量(千伏安) K—备用系数,一般取1.05—1.1 ΣP1—全工地动力设备的额定输出功率总和(千瓦) ΣP2—全工地照明用电量总和(千瓦) n—动力设备的效率,即各电动机的平均效率,一般取0.85;效率是指电动机满载时轴上的输出机械与输入电功率之比。 —功率因数,建筑工地一般取0.6 ,它表示有功功率与视在功率的比值,也就是电源功率被利用的程度,称为功率因数。 K1—全部动力设备同时使用系数,可按实际情况而定,一般五台以上时K1=0.4~0.5 K2—动力负荷系数,主要考虑设备因性质不同的欠荷时的工作情况,一般取K2=0.75~1 K3—照明设备同时使用系数,一般取K3=0.6~0.9 P1=43.6+150+72+22+12+15+40+16.5+22+15+60+.4.4+13.2 +4.4+2.2+1+36+180+16+21=746 ΣP2=50+40=70千瓦 根据实际情况,选择有关系数如下: 1.08,K1=0.4,K2=0.75,K3=0.6,0.85,0.6 则:S()(K1K2.ΣP12K2) =1.05(746/0.85/0.6×0.4×0.75+70×0.6) =1.05(1462.7×0.4×0.75+42)=506 5选择变压器的容量、导线截面和电器类型、规格 5.1选择变压器:通过用电设备负荷计算,施工现场总用电需求量约506千伏安,现甲方已提供600千伏安的变压器,满足施工用电要求。 5.2选择导线截面: 该工程用电量较大,导线截面的选择主要从导线的机械强度和容许电流两个方面进行考虑,但应注意电压质量—电压降是否在要求的允许5%范围内,导线截面选择依据《工厂供电计算口诀》进行计算:低压380/220伏系统每千瓦电流、安。铝芯绝缘线载流量与截面的倍数关系: 口诀一 千瓦电流、如何计算 电力加倍、电热加半 单相千瓦、4.5安 单相380、电流两安半 口诀二 10下五、100上二 25、35、四、三界 70、95、两倍半 穿管、温度、八、九折 裸线加一半、钢线升级算 5.2.1各类用电设备导线截面选择 5.2.1.140塔吊2台,每台用电量21.8,采用—500导线截面,按“电力加倍”即21.8×2=43.6安(电动机额定电流),又选铝芯线按“10下五”选择导线截面102即10×5=50A(满足要求);再按“钢线升级算”选用—500导线截面3×10+2×6 5.2.1.2砼机二台,每台电动机75,采用—500导线截面。解:按“电力加倍”算得电动机额定电流为75×2=150A,再按“70、95、两倍半”选择导线截面70 2即70×2.5=175A>150A(满足需要),按“钢线升级算”故采用—500导线截面3×35+2×25 5.2.1.3搅拌站二组,每组电动机33,采用—500导线截面。解:按“电力加倍”算得电动机额定电流为33×2=66A,再按“25、35、四、三界”选择导线截面162即4×16=64A<66A考虑电压降允许在5%范围内,故可选用。按“钢线升级算”故采用—500导线截面3×10+2×6 5.2.1.4砼搅拌机二台,每台电动机10,采用—500导线截面。解:按“电力加倍”算得电动机额定电流为10×2=20A,再按“10下五”选择导线截面4 2即5×4=20A≥20A(满足需要),按“钢线升级算”故采用—500导线截面3×2.5+2×2.5 5.2.1.5木工圆盘锯四台,每台电动机5.5,采用—500导线截面。解:按“电力加倍”算得电动机额定电流为5.5×2=11A,再按“10下五”选择导线截面2.5 2即5×2.5=12.5A≥11A(满足需要),按“钢线升级算”故采用—500导线截面3×1.5+2×1.5 5.2.1.6木工平板刨四台,每台电动机5.5,采用—500导线截面。解:按“电力加倍”算得电动机额定电流为5.5×2=11A,再按“10下五”选择导线截面2.5 2即5×2.5=12.5A≥11A(满足需要),按“钢线升级算”故采用—500导线截面3×1.5+2×1.5 5.2.1.7交流电焊机四台,每台用电量21(一次侧电源单相380V),采用—500导线截面。解:按“单相380、电流两安半”算得 21×2.5=53A(一次侧额定工作电流),再按“25、35、四、三界”选择导线截面162即4×16=64A>53A (满足需要)。按“钢线升级算”故采用—500导线截面2×10+1×6 5.2.1.8闪光对焊机2台,每台用电量90(一次侧电源单相380V),采用—500导线截面。解:按“单相380、电流两安半”算得 90×2.5=225A(一次侧额定工作电流),再按“70、95、两倍半”选择导线截面952即95×2.5=237.5A>225A (满足需要)。按“钢线升级算”故采用—500导线截面2×70+1×50,因闪光对焊机属瞬间工作电流,根据说明书要求可采用截面为—500导线截面2×25+1×16。 5.2.1.9钢筋弯曲机四台,每台电动机3,采用—500导线截面。解:按“电力加倍”算得电动机额定电流为3×2=6A,再按“10下五”选择导线截面1.5 2即5×1.5=7.5A≥6A(满足需要), 故采用—500导线截面3×1.5+2×1.5 5.2.1.10钢筋切断机四台,每台电动机5.5,采用—500导线截面。解:按“电力加倍”算得电动机额定电流为5.5×2=11A,再按“10下五”选择导线截面2.5 2即5×2.5=12.5A≥11A(满足需要), 故采用—500导线截面3×1.5+2×1.5 5.2.1.11钢筋拉直机2台,每台电动机7.5,采用—500导线截面。解:按“电力加倍”算得电动机额定电流为7.5×2=15A,再按“10下五”选择导线截面4 2即5×4=20A≥15A(满足需要),按“铜线升级算”故采用—500导线截面3×2.5+2×1.5 5.2.1.12砂轮切断机2台,潜水泵8台,砂轮磨光机4台,台钻2台,手提电钻2台,此五类设备用电量均在2.2以下,采用—500导线截面。解:按“电力加倍”算得电动机额定电流为2.2×2=4.4A,再按“10下五”选择导线截面1.5 2即5×1.5=7.5A≥4.4A(满足需要), 故前五种设备均采用—500导线截面3×1.5+2×1.5 5.2.2从总配电箱到分配电箱线路截面选择 5.2.2.1分配电箱(1)用电设备总用电量为23,采用—500绝缘导线暗设。解: 按“电力加倍”算得分配电箱(1)一次侧额定电流为23×2=46A ,又按“十下五、100上二”选择导线截面102即10×5=50A>46A (满足需要)。按“铜线升级算”故采用—500导线截面3×8+2×4 5.2.2.2分配电箱(2)用电设备总用电量为117,采用—500绝缘导线暗设。解: 按“电力加倍”算得分配电箱(2)一次侧额定电流为117×2=234A ,又按“70、95两倍半”选择导线截面952即2.5×95=237A>234A (满足需要)。按“铜线升级算”故采用—500导线截面3×70+2×35 5.2.2.3分配电箱(3)用电设备总用电量为116,采用—500绝缘导线暗设。解: 按“电力加倍”算得分配电箱(3)一次侧额定电流为116×2=132A ,又按“70、95两倍半”选择导线截面952即2.5×95=237.5A>232A (满足需要)。按“铜线升级算”故采用—500导线截面3×70+2×35 5.2.2.4分配电箱(4)用电设备总用电量为12,采用—500绝缘导线暗设。解: 按“电力加倍”算得分配电箱(4)一次侧额定电流为12×2=24A ,又按“10下5、100上2”选择导线截面102即10×5=50A>24A (满足需要)。按“铜线升级算”故采用—500导线截面3×6+2×4 5.2.2.5分配电箱(5)用电设备总用电量为116,与3用电量相同,故采用—500导线截面3×70+2×35 5.2.2.6分配电箱(6)用电设备总用电量为18,采用—500绝缘导线暗设。解: 按“电力加倍”算得分配电箱(6)一次侧额定电流为18×2=36A ,又按“10下五”选择导线截面102即10×5=50A>36A (满足需要)。按“铜线升级算”故采用—500导线截面3×10+2×6 5.2.2.7分配电箱(7)用电设备总用电量为24,采用—500绝缘导线暗设。解: 按“电力加倍”算得分配电箱(7)一次侧额定电流为24×2=48A ,又按“10下五”选择导线截面102即10×5=50A>48A (满足需要)。按“铜线升级算”故采用—500导线截面3×10+2×6 5.2.2.8分配电箱(8)用电设备总用电量为31,采用—500绝缘导线暗设。解: 按“电力加倍”算得分配电箱(8)一次侧额定电流为31×2=62A ,又按“25、35、四三界”选择导线截面252即25×4=100A>62A (满足需要)。按“铜线升级算”故采用—500导线截面3×16+2×10 5.2.2.9分配电箱(9)用电设备总用电量为32,与8用电量相同,故采用—500导线截面3×16+2×10 5.2.2.10分配电箱(10)用电设备总用电量为80,“按电力加倍”算得分配电箱(10)一次侧额定电流为80×2=160A,又按“70、95两倍半”选择导线载面70²即70×2.5=175〉160A(满足要求)。再按“钢线升级算”故采用500导线截面3×35+2×25 5.2.2.11分配电箱(11)用电设备总用电量为32,与9用电量相同,故采用—500导线截面3×16+2×10 注:总配电箱处一次侧电源线由建设单位负责,分四路送至施工现场总配电箱处。 根据总配电箱用电负荷不同,故,总配电箱导线截面选择为: 1#总配电箱电源线截面选择为3×95+2×50(满足要求) 2#总配电箱电源线截面选择为3×95+2×50(满足要求) 3#总配电箱电源线截面选择为3×25+2×16(满足要求) 4#总配电箱电源线截面选择为3×35+2×25(满足要求) 6绘制电气平面图、立面图和接线系统图 (见底页) 7安全用电技术措施和电气防火措施 7.1保护接零 7.1.1保护接零由甲方提供供电系统从变压器中性点引出,采用绿/黄双色线覆盖整个施工现场。 7.1.2保护接零不得装设开关或熔断器,其最小截面不得小于2.5 2,通常情况下应大于相线截面底50%,并采用多股铜线。 7.1.3保护接零必须与配电箱壳、电气设备不带电的外露导电部分相连接,严禁与相线连接。 7.1.4保护接零必须在总配电箱处、配电线路中间处和末端处再做重复接地。 7.2重复接地 7.2.1本工程总配电箱处重复接地采用扁钢与工程基础的避雷接地相连接,其接地电阻值不大于4Ω。 7.2.2分配电箱处及大型设备末端处采用50×5角钢埋地2米深做重复接地。整个施工现场共做重复接地30处,其每处接地电阻值不大于10Ω。 7.2.3每一接地装置的接地线用二根以上导体,在不同点与接地装置做电气连接。 7.2.4接地线不得用铝导线,必须采用截面不小于10 2的多股铜线。 7.3避雷装置 7.3.1本工程最高点为4台25塔吊(2台井字架后进厂)因此避雷装置主要设在塔吊上。 7.3.2避雷接闪器设在塔吊顶部,长1.5米,避雷引下线利用塔吊金属结构体,但必须保证电气连接。 7.3.3避雷接地板与工程避雷接地带相连接,接地电阻值不大于30Ω。 7.4漏电保护装置 7.4.1现场的总配电箱、开关箱设二级漏电保护装置,开关箱漏电保护器额定动作电流不大于30。 7.4.2漏电保护器必须采用省以上安检部门推荐产品,必须动作灵敏可靠。 7.4.3按时对漏电保护装置进行测试,发现损坏及时更换。 7.5安全电压 7.5.1本工程地下室车库一层、住宅2层,根据《施工现场临时用电安全技术规范》规定要求,地下室必须使用安全电压。 7.5.2配电低频变压器2台,地下室采用36V电压照明。 7.6电气防火措施 7.6.1总配电箱、分配电箱周边按规定设置栅栏围挡保护,箱下前后设绝缘踏板,并有充分的操作空间。 7.6.2总配电箱处设干粉灭火器、消防砂,以防电气火灾。 7.6.3有效控制用电负荷,避免电器元件在长时间超负荷使用使用发热,导致火灾。 7.6.4全部配电箱设防雨棚,防止配电箱漏雨造成短路起火。 7.6.5线路终端与电器连接要紧固,接触良好,以防产生火花。 7.6.6配电箱内禁止存放杂物。 7.6.7导线要绝缘良好,接头包扎严密,严禁随地拖拉。 7.7其他有关要求 7.7.1现场所有电气设备的安装、使用及防护必须符合《施工现场临时用电安全技术规范》规定要求及青岛市有关规定。 7.7.2现场所有的配电系统及电气设备的安装、操作、维修必须由持证电工完成,任何人不得擅自挪动或拆除。 7.7.3严格执行一机一闸一保护制度。 7.7.4电气设备或配电系统维修时,必须先停电后维修,并悬挂“有人操作,禁止合闸”牌。 7.7.5建立临时用电技术档案,对职工宣传安全用电的有关要求和措施。 7.7.6按时对有关保护装置进行测试,记载测试数据,发现问题立即维修或更换,并作好记录。 7.7.7操作人员工作时必须戴绝缘手套,穿绝缘鞋,使用绝缘工具。
