内科楼土方开挖方案.doc

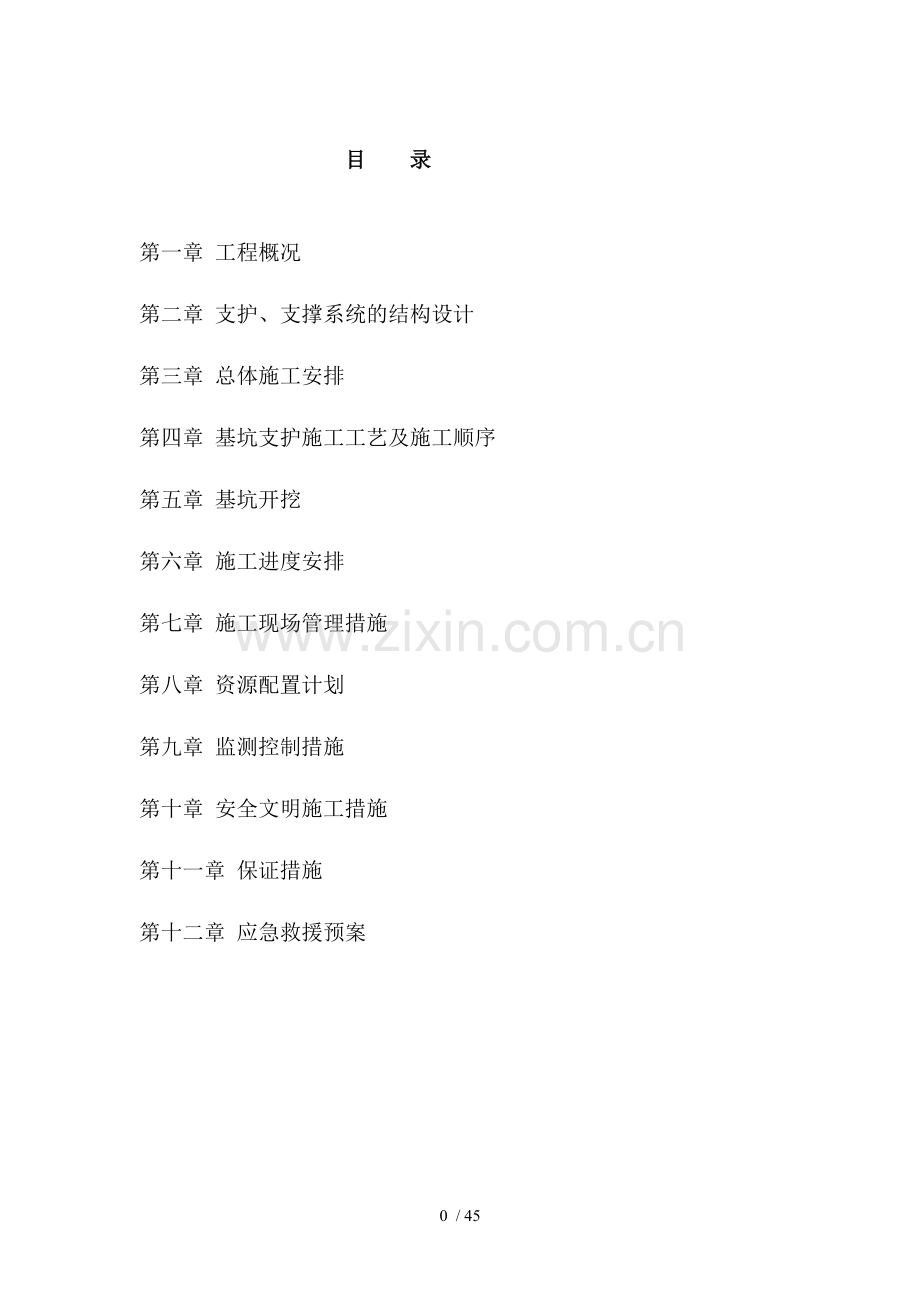

目 录

第一章 工程概况

第二章 支护、支撑系统的结构设计

第三章 总体施工安排

第四章 基坑支护施工工艺及施工顺序

第五章 基坑开挖

第六章 施工进度安排

第七章 施工现场管理措施

第八章 资源配置计划

第九章 监测控制措施

第十章 安全文明施工措施

第十一章 保证措施

第十二章 应急救援预案

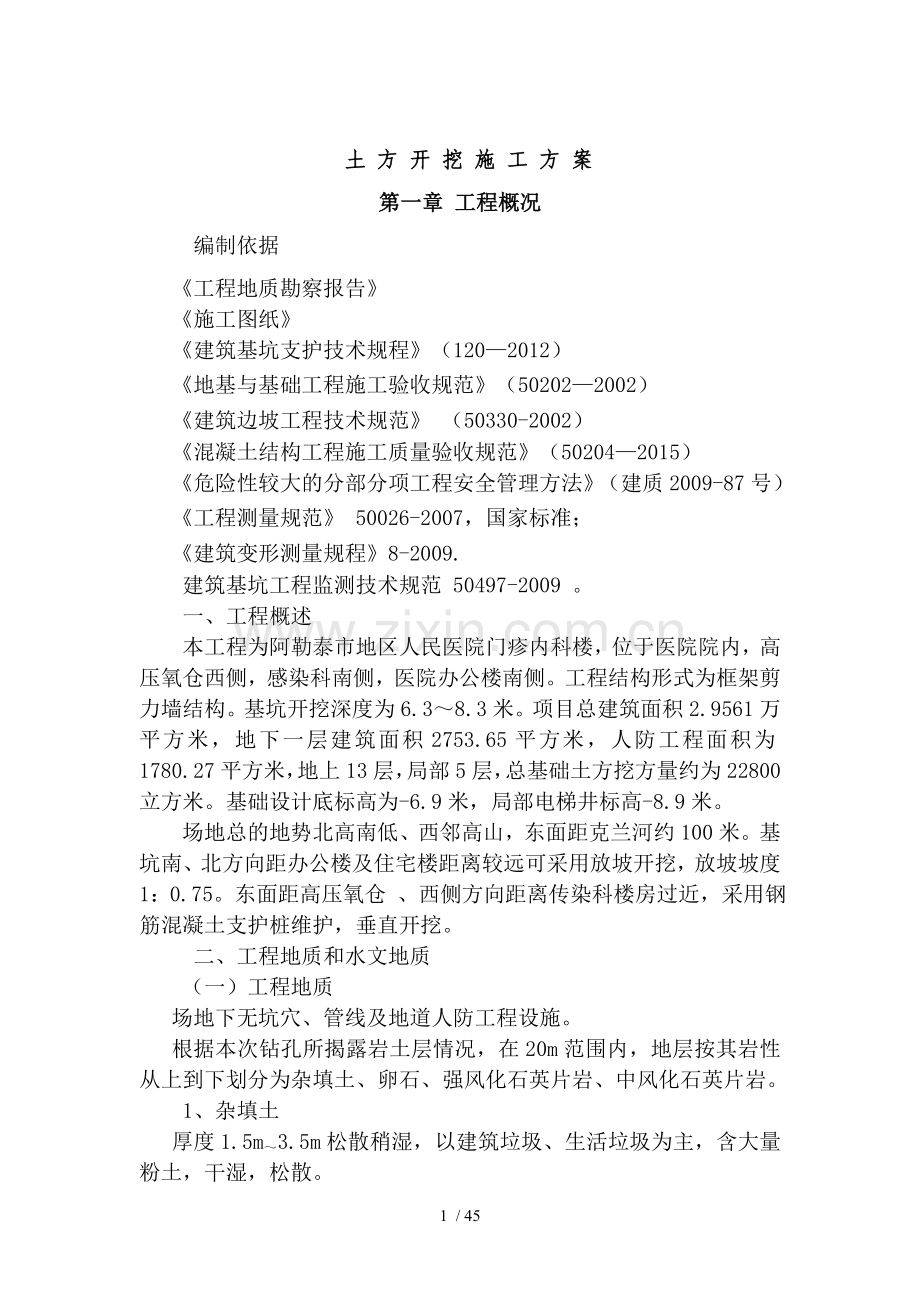

土 方 开 挖 施 工 方 案
第一章 工程概况
编制依据
《工程地质勘察报告》
《施工图纸》
《建筑基坑支护技术规程》（120—2012）
《地基与基础工程施工验收规范》（50202—2002）
《建筑边坡工程技术规范》 （50330-2002）
《混凝土结构工程施工质量验收规范》（50204—2015）
《危险性较大的分部分项工程安全管理方法》（建质2009-87号）
《工程测量规范》 50026-2007，国家标准；
《建筑变形测量规程》8-2009.
建筑基坑工程监测技术规范 50497-2009 。
一、工程概述
本工程为阿勒泰市地区人民医院门疹内科楼，位于医院院内，高压氧仓西侧，感染科南侧，医院办公楼南侧。工程结构形式为框架剪力墙结构。基坑开挖深度为6.3～8.3米。项目总建筑面积2.9561万平方米，地下一层建筑面积2753.65平方米，人防工程面积为1780.27平方米，地上13层，局部5层，总基础土方挖方量约为22800立方米。基础设计底标高为-6.9米，局部电梯井标高-8.9米。
场地总的地势北高南低、西邻高山，东面距克兰河约100米。基坑南、北方向距办公楼及住宅楼距离较远可采用放坡开挖，放坡坡度1：0.75。东面距高压氧仓 、西侧方向距离传染科楼房过近，采用钢筋混凝土支护桩维护，垂直开挖。
二、工程地质和水文地质
（一）工程地质
场地下无坑穴、管线及地道人防工程设施。
根据本次钻孔所揭露岩土层情况，在20m范围内，地层按其岩性从上到下划分为杂填土、卵石、强风化石英片岩、中风化石英片岩。
1、杂填土
厚度1.5m～3.5m松散稍湿，以建筑垃圾、生活垃圾为主，含大量粉土，干湿，松散。
2、卵石
厚度10.9～13m,层底埋深14.2-14.6m，主要成份花岗岩，粒径5~300居多，部份粒径300~500，结构松散中密，浅水位以下处于饱和状态。
3、强风化石英片岩
厚度0.4~4.1m，层底埋深15.0~18.6m。
4、 中风化石英片岩
层厚为1.4～1.7m，
（二）水文地质
根据地勘报告，地下水位在现状地面下2.28～2.8m m。地下水埋藏较浅，属潜水类型，补给来源主要为地下水径流及大气降水。地下水径流方向由北向南、由西向东。施工时要做好降水工作。
本工程土方开挖前在基础周边作井点降水措施，以防开挖过程中对边坡及周边建筑物产生不良影响，（详见边坡专项支护方案），沿坑内开外边线内侧先设500*500排水沟、1000X1000集水坑，让地下水通过排水沟集中在积水坑内，用高扬程水泵将水抽沉淀池处理后，外排市政排水管网的排水井内，在支护桩施工完毕，排桩强度达到设计允许强度后进行土方开挖，边降水边进行土方开挖。

第二章 支护、支撑系统的结构设计（详见边坡支护方案）
一、支护结构选型
基坑西侧和东侧采用排桩支护，顶部设置冠梁，排桩与排桩间距用Φ6＠200钢筋钢筋网片做喷浆支护。其它地段采用放坡+土钉支护的方式开挖，采用1:0.75的比例放坡开挖。
二、本工程投入的桩支护的参数
排桩支护，桩截面尺寸为1000，桩身混凝土强度等级为C30，排桩身中心线间距为2米，桩长13米。桩主筋为18根400 φ18的钢筋，箍筋为φ10@150。
排桩的桩间土应采取防护措施。桩间土防护措施采用内置Φ6钢筋＠200钢筋网喷射C20细石砼，厚度不宜小于50。桩项设钢筋混凝土冠梁、断面尺寸100×1000。
土钉支护，土钉间距2000X2000,土钉入射角10°~20°进行控制，外挂钢筋网喷水泥浆。
四、基坑监测要求
1、监测内容
（1）地表开裂状态、沉降量（位置、裂宽）的监测
（2）支护位移的量测
监测点和控制点均采用钢筋水泥制作，设置稳固。
观测点主要设置在基坑边壁的顶部，以观测水平位移和垂直沉降，并应选在变形最大及地质条件最为不利地段，测点间距不大于30m。在支护施工阶段每天观测不少于2次，在完成基坑开挖，变形趋于稳定的情况下可以适当减少监测次数，雨天或雨后等特殊条件下应加强观测。
采用J2光学经纬仪或全站仪观测水平位移，采用精密水准仪观测垂直位移。
基坑开挖期间每开挖一层观测2次或每天观测2次，时间为上午开工前，下午收工后。
（3）地下水位监测
本标段地下水位在地下2.28～2.8m以下，基坑开挖施工过程中，每开挖支护一层观测一次。
本基坑支护结构的最大水平位移允许值，基坑按安全等级二级考虑，最大水平位移允许值为40。各项监测项目在基坑支护施工前应测得稳定的初始值，且不少于2次。基坑监测完成时间为回填到标高±0.00，从基坑开挖到底面后到基坑回填到标高±0.00这段时间的观测间隔时间为7～15天。
监测数值表
监测项目
警戒值
控制值
危险值
土体沉降
35
40
50
土体水平位移
35
40
50

第三章 总体施工安排
本标段开挖时水平方向分一段开挖，由西向东推进分层开挖，作业用二台挖掘机开挖配合10～15辆自翻汽车拉土外运，用人工配合清底的方式组织流水施工，挖土要遵循“竖向分层先支后挖” 的原则进行。
基坑竖向分层开挖，每层挖深2左右，在东南角设置车道进出口。支护喷浆工作与土方工程同时穿插进行。
基坑开挖后沿基坑周边连续搭设临边防护栏，设高1.2m防护栏杆、设二道水平防护杆、杆项和高度0.6m处设置，下部设0.18m高挡脚板，栏杆外侧挂2000目密目式安全网防护，围护距坑边1.5米。
第四章 基坑支护施工工艺及施工程序
一、施工工艺
桩支护工艺流程
布置排桩桩位→分批开挖排桩土方→绑扎钢筋笼→灌注混凝土。
排桩施工应严格按照设计次序进行。
二、 排桩施工与检测
1、宜采取间隔成桩的施工顺序；对混凝土灌注桩，应在混凝土终凝后，再进行相邻桩的成孔施工；
2 、对混凝土灌注桩，其纵向受力钢筋的接头不宜设置在内力较大处。同一连接区段内，纵向受力钢筋的连接方式和连接接头面积百分率应符合现行国家标准《混凝土结构设计规范》50010对梁类构件的规定。
3 、混凝土灌注桩采用沿纵向分段配置不同钢筋数量时，钢筋笼制作和安放时应采取控制非通长钢筋竖向定位的措施。
4、 混凝土灌注桩设有预埋件时，应根据预埋件的用途和受力特点的要求，控制其安装位置及方向。
5、 孔内沉渣应清除干净；灌注混凝土时，套管应随混凝土浇筑逐段提拔；套管应垂直提拔，阻力过大时应转动套管同时缓慢提拔。
6、除特殊要求外，排桩的施工偏差应符合下列规定： 桩位的允许偏差应为50； 桩垂直度的允许偏差应为0.5%； 预埋件位置的允许偏差应为20；
7、 桩的其它施工允许偏差应符合现行行业标准《建筑桩基技术规范》94的规定。

第五章 基坑开挖
一、开挖方式
由于基坑开挖的土方量较大，开挖面积较小，开挖时水平分1个作业段，从西向东侧开挖。基坑竖向分三层，每层挖深约2.5m，每个作业段用二台挖掘机开挖，最后一层人工配合清土至图纸设计基底标高的方式同时进行，挖土要遵循“竖向分层先支先护后挖”的原则进行。
二、机械设备的确定
1、根据现场放坡确定土方量约为25000立方米，由此确定挖掘机、运输车辆的配置数量：
（1）单产挖掘机工作小时生产率（立方米/小时）按下式计算：
＝60q·n·K 其中n＝60
单斗挖掘机台班生产率（立方米/小时）按下式计算：＝10·
q：为土铲容量（立方米），现场采用挖掘机为1.2立方米斗容量。
N：为每分钟挖土次数（次）；现场实际每两分钟挖土6次。
：挖掘机每次作业循环延续时间；现场每次作业延续时间为10秒钟。
K：为系数，一般取值为0.60～0.7；现场取0.6。
：为工作时间利用系数；取0.4。
根据以上数据：
＝60q·n·K＝60×1.2立方米×6×0.60
＝259.2立方米/小时
＝10·＝12小时×259.2立方米/小时×0.4
＝1244.2立方米/台班
挖掘机需用数量：
挖掘机需用数量N根据土方量大小和工期长短，并考虑合理的经济效果，按下式计算：
N＝（）×（1·C·K）
Q：为土方量（立方米）；现场约为25000立方米。
：为挖掘机生产率（立方米/台班）；现场为1244.2立方米/台班。
T：为工期（工作日d）；计划工期为20日。
C：为每天工作台班数；运输车高峰期时段及晚上24点过后禁止施工，保证开挖工期提前顺利完成，开挖准备就绪后，白天施工时段:7：00～9:30，10:30～13：30，14:30～15:30,16:30～19:30,20:30～24:00，每天约11个小时不能施工，每天约有1～2小时准备时间，实际每天有11～12个小时挖方有效时间。因此每天工作11～12个小时为1个台班。
K：为时间利用系数，一般为0.8
N＝（）×（1·C·K）
＝86000÷1244.2×（1/25天×1×0.8）≈取2台
经计算确定挖掘机的数量为2台，按12个小时计算每天挖土能力1244.2×2×2＝4976立方米。按此6天基坑可开控完成，考虑不可遇见的事宜及护土钉护壁混凝土养护的时间确定为15天。
（2）确定自卸汽车的数量：
总土方量为25000立方米，计划20天内完工，每天需运土方最少25000÷20＝1250立方米，每天挖土能力为2488立方米，考虑在挖土施工的20天期间内，自卸汽车的生产率=480×20/40×0.85×0.8=163.2立方米/台班。
运土汽车数量=2488/163.2=15辆
1、本工程基坑土方挖总量约25000立方米，采用机械开挖方案，由二台1.2m3挖掘机配备15辆大型自卸车翻斗车进行土方施工。
2、确定施工场地内机械运行的道路，行车路面按单车道考虑，宽度不应小于4m,最大纵向坡度不应大于6％，最小转弯半径不小于10m。
3、设备调配，对进场挖土的运输车辆及各种辅助设备进行维修检查，试运转，并提前将设备运至施工现场，按要求位置停放。
三、基坑开挖
（1）、施工工艺：
布置挡土桩位→分批开挖挡土桩→绑扎钢筋笼→灌注混凝土。挡土支护桩强度需达到设计强度再行开挖。
确定开挖顺序→放线（沿灰线开挖土方）→分层作业开挖土方→修整边坡→支护→清理基底→验槽。
（2）、基坑开挖时分层进行，第一层开挖深度控制在2.5m以内。先整体开挖至2.5米，第一步挖土结束，待喷锚护壁混凝土达到允许强度后开始第二步开挖，挖土机回到第一步开挖起始点按第一步行走方向进行第二步开挖，开挖控制在2.5米以内，第三步开挖到高设计标高-6.3米，施工人员同时做好边坡休整。基底留200-300厚土方由人工清挖。
（3）、土方开挖过程中由专业技术人员现场轮流值班，经常检查、测量和校核其平面位置、标高和边坡坡度、平面控制桩及水准点，控制好基坑位置、基坑底标高。
（4）、基坑施工中每天检查两遍（上午和下午），如有松动、变形、开裂现象，及时加固处理，确保安全施工。
（5）、人工清挖基底土方时，合理组织劳力，清挖的土方堆积在基坑底边上，由挖掘机配合运出基坑，保证基础座在未经挠动的地基土层上。
（6）、修建上下基坑的上人通道，要求坡度不大于1：3，宽度不小于1.5米
四、质量保证措施：
（一）本标段总体质量目标为合格，为保证质量目标的实现，我公司依据9000标准系列对该建设项目建立质量体系，并对质量体系实行全面质量管理，现场设一名专职质量工程师负责施工过程中质量检查和控制。
（二）贯彻落实“建设工程质量管理条例”，明确质量责任严格施工全过程控制。本工程结合工程实际情况，拟定专门质量计划和控制措施，把“建设工程质量管理条例”落实到位。
（三）建立以项目经理为首的质量体系，把质量目标分别落实到各管理人员及施工队，建立土方工程施工考核制度采取一系列行政和物质奖励，使全体职工齐心协力实现工程质量目标。
（四）建立健全岗位责任制，明确专业技术工作的内容及责任。
（五）坚持高标准严要求，严格按照设计图纸和国家检验评定标准、规范、规程，必须抓好土方施工全过程的质量控制。
（六）加强技术管理，严格执行技术管理制度。认真做好技术交底，施工中认真检查执行情况，全面开展质量管理活动，认真组织工程质量检验和评定，做好工程技术资料收集整理工作，质量工程师及时做好检查监督，将一切工程质量隐患消灭在萌芽之中。
（七）技术保证措施
1、施工过程中严格按设计基础平面图对基坑的灰线进行轴线和尺寸进行复核，挖土过程中定期进行复测，校验控制桩的位置和水准点标高及开挖基坑线。
2、土方开挖从上往下分层进行，在接近设计坑底标高时应预留200-300厚的土层，用人工清理，以保证不扰动基底土和标高符合设计要求。
3、基坑开挖完毕后由地勘单位、施工单位、设计单位、监理单位、建设单位和质量部门有关人员共同到现场进行检查、鉴定验槽，核对地质资料，检查地基土与工程地质勘察报告是否相符，有无破坏原状土结构或发生较大的扰动现象，经检查合格后，填写基坑验槽、隐蔽工程记录，及时办理交接手续。
五、安全生产措施：
（一）、安全管理体系及安全目标
1、安全生产管理目标：
杜绝死亡、火灾、交通、管线、设备等的重大事故。
2、安全管理体系
项目经理：刘新安
职责：制定有关安全规章制
度监督指导安全措施
贯彻落实安全奖惩工作
施工员：赵君
专职安全员：王春富
机械管理员：
职责：编制安全技术方案
安全设施设备验收，特殊施工安全交底
职责：施工生产安全交底；施工过程安全监督各班组的安全教育
职责：安全检查监督整改；职工违章教育处理；安全资料台帐积累
职责：设备检查保养维修；机电落实起重、电焊；班组安全教育
施工班组
加强自我保护意识
听从管理人员指挥
遵守安全生产纪律
项目工程师：王明杰

为保证该工程顺利完成，杜绝重伤、死亡事故的发生，实现公司制定的重伤、死亡事故为零的目标，明确项目负责人是安全生产的第一责任人，成立工程施工安全生产领导小组，建立完善的安全生产保证体系。按照公司制定的各岗位、各工种的安全职责和各项安全管理制度，做到凡进场施工人员和作业班组必须与经理签订安全生产责任书。工程施工现场配备一名专职安全员，负责全面的安全技术监督检查工作，使该工程致使至终按照“安全第一、预防为主”、“安全生产、人人有责”的管理宗旨，贯穿于施工的全过程。
3、安全教育和管理制度
（1）根据土方工程施工中安全事故隐患主要存在于机械、临时用电、基坑土方坍塌及高空坠落等方面的特点，且土方施工受季节影响，因此安全教育必须贯彻全员、全方位、全过程、季节性的原则。安全教育要讲究针对性、科学性，做到多样化、制度化、经常化。
（2）安全教育的内容
安全思想和安全意识教育、遵纪和守法教育、安全技术和安全知识教育，安全技能和专业工种训练。安全教育的形式主要有：三级安全教育、外来人员安全教育、日常安全教育、特殊安全教育。
（3）凡新入场的工人必须经公司、项目部、班组三级安全教育，并考试合格，方可进入生产岗位工作和学习。
（4）安全生产管理制度：
①安全检查制度
A、项目安全领导小组随时检查，安全工程师每天对项目安全生产情况进行检查，专业施工工程师对自己主管的工程每天巡视、检查。
B、安全检查要有具体的检查内容和对象，检查内容要有针对性，要有检查记录及结果。
C、安全检查人员查出的安全隐患要进行详细记录，对重大问题及遗患应及时上报安全领导小组，并通知有关人员进行应急处理。
D、对安全检查的评定结果，检查人员和被检查人员要签字，对检查出的事故隐患，定人、定时、定措施进行整改，整改完毕后检查人员要进行复检，复检合格后消案。在隐患没有消除前，必须有防患措施方可作业，对于随时会引发事故的安全隐患，务必停工整改。
E、做好季节性的安全检查工作。
F、积极配合当地主管部门的检查，对收到的隐患整改通知书，认真整改及时回执。
G、建立健全安全检查资料台帐。
②安全技术交底制度
A、工程开工前，由工程技术人员对工人进行综合性安全技术交底。
B、土方工程施工前，对作业人员进行土方施工安全技术交底，交底工作由项目专业施工工程师进行，严禁安全工程师进行安全技术交底。
C、安全技术交底不但口头讲解，同时必须有书面文字材料，口述时应表达清楚，书面形式应文字清晰，记录好交底时间、地点，并履行双方签字手续，专业施工工程师、生产班组、安全工程师各执一份。
D、安全技术交底即要符合施工组织设计，又要有较强的针对性，可操作性，内容完整全面，同时要考虑环境影响。
E、安全技术交底后要随时检查实事情况，发现问题及时纠正。
F、安全技术交底要做记录保存，完善安全技术交底台帐，进行存档。
③安全教育考核制度
A、项目组织管理人员学习各项管理制度。
B、做好工人进场三级安全教育、转换工种安全教育、特殊工种安全教育。
C、制定日常安全教育计划，做好工人日常安全教育。
D、项目对工人进行危险设备、区域防护、个人防护、消防设施安全技术知识的教育。及时的抓住典型事故案例，做好安全教育工作。
E、对教育的效果实施考核，考核合格者方准其上岗，不合格者不得上岗。
F、做好教育考核记录，建立健全安全教育资料台帐。
④班组安全活动制度
A、每天上班前各班组要针对当天的工作内容，由班组长对操作工人进行安全技术、操作规程、作业环境及气候条件方面的交底。
B、上岗前各班组班组长要对本班组施工人员的劳动防护用品使用情况、作业环境、机械设备的安全保险装置及其它安全防护设施情况进行检查，确无隐患方可上岗。
C、各班组每周由班组长组织一次安全活动，并邀请本班的主管工程师和安全工程师参加，小结一周本班组在施工中的安全生产情况，表扬先进，纠正不足，吸取经验教训，举一反三，做到警钟长鸣。
D、对上岗前的交底、检查及安全活动的情况要做好记录，并入安全资料。
E、对不认真执行本制度班组，项目管理人员有权停止该班组作业，进行学习整顿，直至提高认识后在开工。
⑤特殊工种作业人员管理制度
A、针对土方工程施工的特殊作业工种包括：架子工、电工、机械工、机动车驾驶员等。
B、这些特殊工种作业人员必须持证上岗。
C、特殊作业人员应进行登记造册，并记录上岗证号码及年限，另附上岗证复印件一份存档。
D、特殊工种作业人员上岗前，必须对其进行专项教育和考核，合格后方可上岗。
E、特种作业人员应进行登记造册，并记录上岗证号码及年限，另附上岗证复印件一份存档。
D、特殊工种作业人员上岗前，必须对其进行专项教育和考核，合格后方可上岗。
E、按照规定参加当地有关部门的培训考核，当上岗证超越规定的有效期限时，应进行复审，否则视为无证上岗。
F、特殊工种作业人员必须严格遵守操作规程，认真执行安全技术交底，有权制止本工种其他作业人员违章作业。
G、安全工程师加强对特种作业人员作业情况的监督检查，对违章作业者及时处理，以防引发安全事故。
⑥安全值班制度
A、项目施工期间，正常上班以外的时间必须安排值班管理人员。
B、安全值班表悬挂于工地现场办公室明显处，并明确值班人员的安全责任。
C、值班人员对当班期间的大小事务有权进行处理，对于重大事情或自己处理不了必须立即解决的事情，务必及时通知项目施工技术组组长及相关管理人员。
D、值班人员认真填写值班记录，交班时对于当班期间未处理完毕的工作务必及时移交给相关管理人员或接班人员处理。
E、值班记录的填写内容真实详尽。
⑦事故、事件报告调查处理统计制度
A、事故、事件发生后，当事人或事先发现事故者应立即报项目部，并做力所能及的救护。
B、项目部接报后，应立即赶赴现场抢救伤员，排除险情，制止事故蔓延扩大，同时组织保护好事发现场。
C、组织调查组对事故、事件进行调查，并根据事故、事件的严重性向上级主管部门及当地主管部门汇报。
D、根据调查结果分析事故原因，确定事故性质和事故责任。
E、根据事故分析的原因，制定防止类似事故发生的措施，同时根据事故后果和事故责任者应付的责任，提供处理意见。
F、填写事故报告、事故调查表，及时上报上级部门。
G、任何班组和个人不得以任何理由阻碍、干涉调查组的正常工作。认真填写事故、事件统计表，并把事故调查资料存档处理。
（二）、安全保证措施
1、基坑开挖过程安全保证措施
1）基坑上口边3m范围内不许堆土、堆料和停放机具；在基坑上口6m范围内不许重车停留。
2）各施工人员严禁翻越护身栏杆；基坑施工期间设警示牌，夜间加设红色灯标志。
3）基坑外施工人员不得向基坑内乱仍杂物，向基坑下传递工具时要接稳后再松手。
4）坑下人员休息要远离基坑边及放坡处，以防不慎。
5）基坑开挖后沿基坑周边连续搭设临边防护栏，设高0.6m至1.5m二道防护栏杆，高0.18m 挡脚板，栏杆外侧挂2000目密目式安全网防护，围护距坑边1.5米。
6）施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。
2、现场用电安全保证措施。
1)施工现场的总配电箱和开关箱应设置安全变压器。
2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的手端处安装漏电保护器。
3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
4）开关箱内的漏电保护器其额定漏电动作电流应不大于30，额定漏电动作时间应小于0.1s。
5）使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15，额定漏电动作时间应小于0.1S。
6）有高温、导电灰尘或灯具离地面高低于2.4m等场所的照明电源电压应不大于36V。
7）施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工作业。
8）工现场停止作业1h以上时，应将动力开关箱锁上。
9）各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其他
临时用电设备。
10）熔体更换时，严禁用不符合原规格的熔体代替。
第六章 施工进度安排
本标段基坑工程施工计划2016年7月10日开工，2018年9月30日结束。
基坑施工挖土采用水平分三层作业，分层开挖。在上层边坡喷浆挂网后方，确保边坡安全的条件下方可开挖下层土方。

第七章 施工现场管理措施
1、保证现场便道畅通，使现场有较好的车辆行走道路，租赁的材料堆放场、加工场必须实行硬地化，确保材料不受污染。
2、施工现场设置连续、通畅的排水设施，保证场内没有大面积积水，泥浆污水、废水通过排水设施经过沉淀池沉淀，未经处理禁止排入下水道。废浆和淤泥使用封闭的特种专用车辆进行运输。
3、施工现场四周悬挂有安全警示语的彩旗、横幅，危险区域设立危险警示标志。
4、施工现场门口设置安全检查员，检查员工是否按照有关规定配戴劳动保护用品。
5、施工现场孔洞四周设置有效防护设施。
6、施工机械按照施工平面布置图规定的位置和线路设置，位置合适，固定牢固，保证施工道路的畅通，施工机具进场须经过安全检查，安装完后，要进行安装验收，验收合格后方能进行开机操作，操作员应依照有关规定持证上岗，禁止无证人员操作。
7、施工现场作业区域，材料堆放场、仓库等场所，按照规定配备足够的各类有效防火器材，并经常检查器材的使用状态是否有效。
8、严格按政府有关散体物料管理的规定，在排放、运输散体物料前办理批准手续，并按照规定委托有资质的单位和合格车辆运输，在工地大门口设置专人进行车辆“三证”的验查。
9、施工现场内禁止使用有毒物体作燃料，禁止燃烧各类建筑废料和生活垃圾，在固定地点分类别堆放建筑废料并及时清理。
10、施工现场在天气比较干燥进行施工时，为了避免场内、场外的车辆行走造成尘土飞扬，安排专人负责喷水，湿润道路。
11、施工现场进行动火前必须办理《临时动火作业许可证》，动火前配备相应的灭火器材方能动火，动火人员和现场安全责任人在动火后应彻底清理现场火种后才能离开现场。

第八章 资源配置计划
一、机械投入计划
主要施工机械投入计划表
序号
设备名称
型号及规格
数量
单位
备注
1
挖掘机
320
2
台

2
自卸汽车

15
辆

检测设备投入计划一览表
序号
设备名称
型号规格
单位
数量
备注
1
经纬仪
J2
台
1

2
水准仪
S3
台
1

3
钢卷尺
100m
把
2

二、劳动力投入计划
序号
主要工种
基坑施工阶段
备注
1
管理人员
6人

2
汽车司机
20人

3
机械司机
4人

4
电工
2人

5
测量工
2人

6
土方工
20人

第九章 监测控制措施
一、工程概况
本标段基坑施工拟分段施工，开挖时水平分三段开挖。基坑竖向分两层，每层挖深约2.5m，每个作业段用三台挖掘机开挖，最后一层人工配合清土至图纸设计基底标高的方式同时进行，设计开挖深度约5.2米。安全等级为二级。根据现行规范规程和设计要求，为确保基坑支护结构及周围环境的安全，在基坑施工的全过程中，要求对支护结构及周围环境作连续监测。

二、根据设计要求，各监测项目及数量详如下：
基坑监测设置
序号
观测项目
数量
单位
备注
1
基坑支护结构桩顶部水平位移
3
点

2
桩身倾斜观测点
3
点

3
基坑周边沉降观测点
7
点
观测点距20米

三、监测技术要求
（一）点位布施
1、平面控制点设置
平面控制网点选在基坑影响范围外（3倍基坑开挖深度以外）已有建筑物或构筑物，设置一个平面控制网（3点）。
2、水准基点设置
水准基点选在基坑影响范围外（3倍基坑开挖深度以外）已有建筑物或构筑物的首层柱上，被选定的建筑物或构筑物必须采用桩基础，并已建成多年，沉降已经稳定。设置一个独立高程网（3点）。
3、监测项目在基坑开挖前应测得初始值，且不少于两次。
（二）基坑部分
1、基坑支护结构顶部水平位移及沉降监测点埋设
设置监测点。做法:混凝土初凝前埋入Φ18钢筋,在露出地面的钢筋上焊接50×50×3钢板,并利用顶部突出的钢筋，打磨圆滑后作为沉降观测点。
2、基坑地表开裂状态
共设置监测点7个。沿基坑延伸方向布置，测点之间的距离一般为10-20m。测点伸入原状土300左右，测点顶部做好保护，避免外力产生人为沉降。
（三）施测技术要求
1、水平位移基准网
在基坑围护结构边沿设置工作基点P（测站点），在基坑开挖土方前，观测A、B、C（两个夹角和三个边长），求得P点的本期坐标；往后的每次观测均需求得P点的本期坐标。

2、垂直位移基准网
采用独立高程网，按一级沉降观测的技术要求，对3个水准基点

1、2、3的高程联测，求得每个点的高程最可靠值。

3、水平位移监测
采用小角法观测。水平位移值可按以下公式计算：

d—水平位移
—两次观测其水平角差值（"）
—常数，其值为206265
D—从测站点到观测点的距离
水平角观测限差如下：
两次照准目标读数差6"；
半测回归零差8"；
一测回内2C互差13"；
同一方向值各测回互差8 "。
距离采用全站仪（测距精度±（22*D））监测，按二级电磁波测距精度施测。
4、支护结构顶沉降观测
按二级沉降观测的要求进行，高程观测仪器为3精密水准仪，并要求视距长≤50m，前后视距差≤2m，前后视距累计差≤3m，视线高度≥0.2m，基辅尺分划读数较差≤0.5，基辅尺分划高程较差≤0.7。水准路线环线闭合差≤±1.0 （n代表测站数）。
四、监测组织
项目经理部专门成立了测量组，以项目技术负责人为直接领导。监测小组人员名单见下表

监测小组人员表
序号
人 员
职 务
主 要 职 责
1

项目技术负责人
全面负责监测工作。
2

质检员
负责监测管理工作。
3

测量组长
负责监测方案实施，监测数据的分析。
4

测量员
监测方案实施，资料整理。
（2）监测组主要职责：
① 项目总工负责监测方案的审查；
② 技术主管负责监督监测方案的执行；
③ 测量组负责监测方案的安排与实施，包括量测断面选择、测点埋设、日常量测、资料管理等；负责及时进行量测值的计算、绘制图表。并快速、准确地将信息（量测结果）反馈给现场施工指挥部，以指导施工。
④ 现场监控量测，按监测方案认真组织实施，并与其它环节紧密配合，不得中断。
五、观测频率
各监测项目在基坑开挖前应测得稳定初始值，且不应少于2次；
从基坑土方开挖期间，每天观测1-2次，稳定后每5～7天观测1次。
当大雨、结构变形超过有关标准或场地条件变化较大时，应加密观测；当有危险事故征兆时，则需进行连续监测。
监测工作以仪器测量为主，并与日常逻视工作相结合，施工期间，做好现场监测点的保护工作，每次监测前，对所使用的控制点进行校核，发现有位移，要按布网时的测量精度灰复。
施工中要及时观测和反馈信息，定期分析监测报告，及时发现报告存在问题，监测报告每周报送业主和监理，
由于工地现场施工情况变化，具体测量时间、测量次数将根据施工场地条件、现场工程进度、测量反馈信息和工地会议纪要相应调整，在施工过程中，发现异常情况时，及时各监理报告，并书面报告业主，及时采取有效的措施保证施工人员的安全。
六、工期
根据工程的具体进度跟进监测。
七、安全监测信息化处理及监测流程
监测的目的主要是为施工安全提供准确、快速的信息，以便及时对可能出现的险情作出预测、预报，并及时将成果反馈给决策层，从而改进施工方案和采取处理措施，以避免事故的发生。资料要求必须准确和迅速，为达到这个目的，现场监测仪器必须采用高精度设备，并由经验丰富的专业测量人员完成，测量结果应及时送入计算机进行处理。本工程规模大，监测周期长，拟成立一个专业测量小组，配备高性能计算机和监测设备各一套。根据设计要求及有关规范规程，相应的报警值暂定如下：
根据设计文件和相关工程经验，相应的警戒值暂定如下：

（一）基坑部分
观测项目
警戒值（）
控制值（）
危险值（）
支护桩结构顶部水平位移
30
40
50
基坑外地层的变形
30
40
50
测量完毕，将实际测值与允许值进行比较，预测变形发展趋向，及时向有关部门汇报。若发现位移变化较大，立即向有关部门报告，并提供报表。测量结果正常，则在测量结束后2天内提供报表一式四份。测量工作结束后提交完整的观测报告。以达到信息化施工的目的。

第十章 安全文明施工措施
一、安全施工措施
成立以项目经理为组长的施工现场安全文明领导小组，项目经理为项目安全生产第一责任人，对工程施工生产安全负有直接的领导责任。牢固树立“安全为了生产、生产必须安全”、“安全第一，预防为主”的思想。
1、在工地适当位置设置足够安全标志，在基坑顶部周围要设置围护栏，人员上下要有专用爬梯。配备专职安全督导员，消除事故隐患，做好安全文明三级教育和施工前的安全技术交底。
2、司机、电工等特种工人必须持证上岗，机械设备操作人员(或驾驶员)必须经过专门训练，熟悉机械操作性能，经专业管理部门考核取得操作证或驾驶证后上机(车)操作；机械设备要有年检合格证。
3、开始挖土前，需对机械进行检查，完工后对机械进行保养，施工中按安全操作系统进行机械操作。
4、晚上施工时，照明系统必须保持良好状态，照明要充足。
5、因场地内地质条件较差，土方开挖过程中必须切实保证机械人员施工安全，由专人负责指挥挖机操作，挖掘机上基坑必须保证有足够的安全坡度，挖掘机行走地方土层必须有足够的强度，强度不够的地方，必须采取措施，铺设钢板、碎石、砂袋等。
6、进入施工现场人员，应按规定佩戴安全劳保用品，严禁赤脚或穿拖鞋上班，有关作业人员必须做好交接班手续，班组应定期进行安全活动，并做好安全检查记录。
7、开展安全文明日检、周检、月检制度，发现安全隐患及时督促整改；配足专职安全员和安全协管员，做到每个施工点有一名安全协管员。
8、采用土钉墙做坑壁支撑时，应尽量减少施工时产生的振动和噪声对邻近建筑物、构筑物、仪器设备和城市环境的影响；
9、搭设临边防护栏时，必须符合下列要求：
（1）防护栏杆应有上、下两道横杆及栏杆柱组成，上杆离地面高度为1.5m，下杆离地面高度为0.6m。
（2）基坑四周固定时，可采用钢管并打入地面50～70深。钢管离坑边口的距离，不应小于50。
(3)栏杆柱的固定及其与横杆的连接，其整体构造应使防护栏杆在杆上任何处，能经受任何方向的1000N外力。当栏杆所处位置有发生物件碰撞等可能时，应加大横杆截面或加密柱距。
(4)防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于18的挡脚板。
(5)当临边的外侧面村道时，除防护栏杆外，敞口立面必须采用满挂安全网或其他可靠措施作全封闭处理。
10、挖土施工安全要求：
（1） 使用时间较长的临时性挖方，土坡坡度要根据工程地质和土坡高度，结合当地同类土体的稳定坡度值确定。
（2） 土方开挖宜从上到下分层分段进行，并随时作成一定的坡势以利泄水，且不应在影响边坡稳定的范围内积水。
（3）挖土机挖土时严禁碰撞工程桩、支撑，分层挖土时，层高不宜过大，以免土方侧压力过大使工程桩变形倾斜，禁止在挖方上侧弃土。在挖方下侧弃土时，要将弃土堆表面整平，并向外倾斜，弃土表面要低于挖方场地的设计标高，或在弃土堆与挖方场地间设置排水沟，防止地面水流入挖方场地。
二、文明施工措施
1、成立以项目经理为组长的施工现场文明领导小组，负责基坑开挖文明施工管理工作，并结合实际情况制定文明施工管理细则，报驻监理批准后实施。
2、施工现场的文明施工管理细则以本地区工程文明施工标准及
