螺杆式启闭机安装单元工程质量评定表.doc

水利水电工程

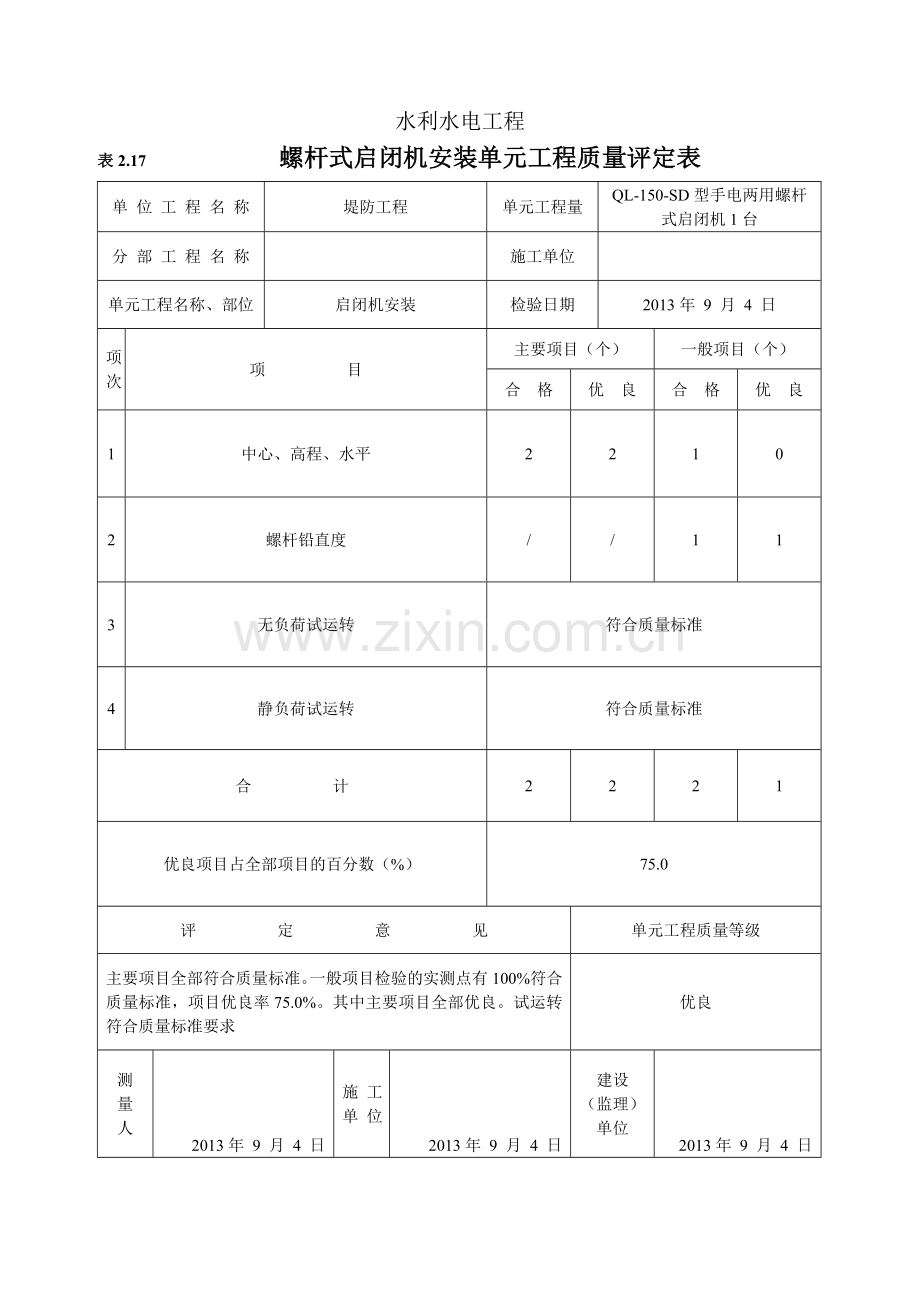

表2.17 螺杆式启闭机安装单元工程质量评定表
单 位 工 程 名 称
堤防工程
单元工程量
QL-150-SD型手电两用螺杆式启闭机1台
分 部 工 程 名 称

施工单位

单元工程名称、部位
启闭机安装
检验日期
2013年 9 月 4 日
项次
项 目
主要项目（个）
一般项目（个）
合 格
优 良
合 格
优 良
1
中心、高程、水平
2
2
1
0
2
螺杆铅直度
/
/
1
1
3
无负荷试运转
符合质量标准
4
静负荷试运转
符合质量标准
合 计
2
2
2
1
优良项目占全部项目的百分数（%）
75.0
评 定 意 见
单元工程质量等级
主要项目全部符合质量标准。一般项目检验的实测点有100%符合质量标准，项目优良率75.0%。其中主要项目全部优良。试运转符合质量标准要求
优良
测 量 人
2013年 9 月 4 日
施 工 单 位
2013年 9 月 4 日
建设
（监理）
单位
2013年 9 月 4 日

水利水电工程
螺杆式启闭机中心、高程、水平和螺杆
表2.17—1 铅垂度质量评定表
单 位 工 程 名 称
堤防工程
单元工程量
QL-150-SD型手电两用螺杆式启闭机1台
分 部 工 程 名 称

施工单位

单元工程名称、部位
启闭机安装
检验日期
2013年 9 月 4 日
项次
项 目
设计值
(mm)
允许偏差
（mm）
实 测 值
（mm）
合格数（点）
合格率（%）
合格
优良
1
△纵、横中心线

3
2.5
纵向+2.0，横向-1.5
2
100
2
高 程
30520
±5
±4
30525
1
100
3
△水 平

0.5/m
0.4/m
0.4/m
1
100
4
螺杆与闸门连接前铅垂度

0.2/m
0.2/m
0.2/m，0.2/m
2
100

检 验
结 果
主要项目共测 3 点， 合格 3 点， 合格率100 %
一般项目共测 3 点， 合格3 点， 合格率100 %
评 定 意 见
质 量 等 级
主要项目2项，全部优良，一般项目2项，全部合格，其中1项优良。
优良
测 量 人
2013年 9 月 4 日
施 工 单 位
2013年 9 月 4 日
建设
（监理）
单位
2013年 9 月 4 日

水利水电工程
表2.17—2 螺杆式启闭机试运转质量评定表
单 位 工 程 名 称
堤防工程
单元工程量
QL-150-SD型手电两用螺杆式启闭机1台
分 部 工 程 名 称

施工单位

单元工程名称、部位
启闭机安装
检验日期
2013年 9 月 4 日
项次
项 目
质 量 标 准
检 验 记 录
1
无 负 荷
手摇部分
转动灵活、平稳，无卡阻现象，手、电两用机构的电气闭琐装置可靠
转动灵活、平稳，无卡阻现象，手、电两用机构的电气闭琐装置可靠
2
行程开关
动作灵敏、准确，高度指示器指示正确
动作灵敏、准确，高度指示器指示正确
3
转动机构
运转平稳，无冲击声和其他异常声音
运转平稳，无冲击声和其他异常声音
4
电气设备
无异常发热现象
无异常发热现象
5
机箱
无渗油现象
无渗油现象
6
静 负 荷
电气和机械部分
符合本表1—5项标准
电气和机械部分无异常，可正常使用
7
超载保护装置
动作灵敏、准确、可靠
超载保护装置动作灵敏、准确、可靠
评 定 意 见
质 量 等 级
试运转项目全部符合质量标准
合格
测 量 人
2013年 9 月 4 日
施 工 单 位
2013年 9 月 4 日
建设
（监理）
单位
2013年 9 月 4 日
