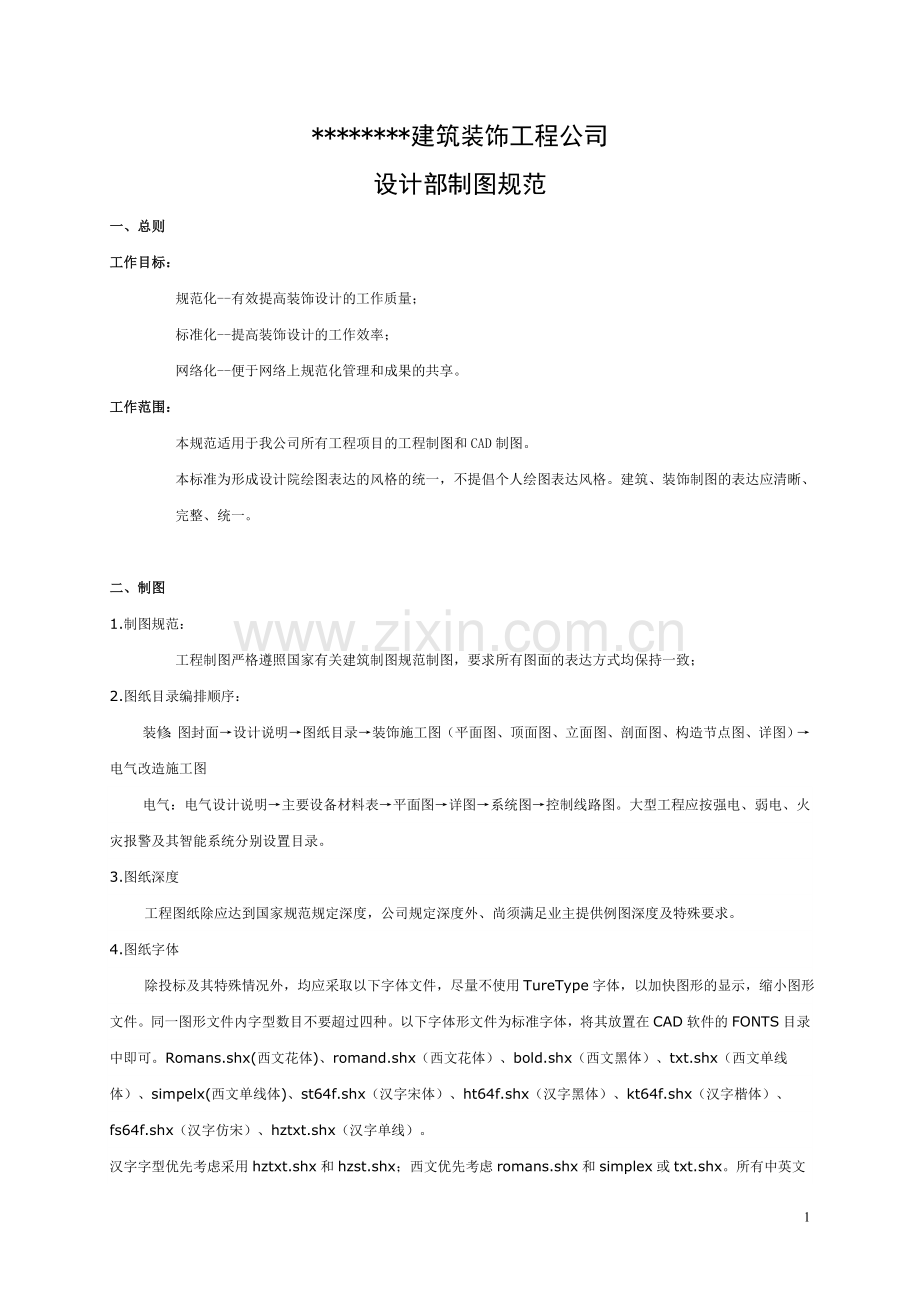

某建筑装饰工程公司设计部制图规范.doc

********建筑装饰工程公司
设计部制图规范
一、总则
工作目标：
规范化--有效提高装饰设计的工作质量；
标准化--提高装饰设计的工作效率；
网络化--便于网络上规范化管理和成果的共享。
工作范围：
本规范适用于我公司所有工程项目的工程制图和CAD制图。
本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑、装饰制图的表达应清晰、完整、统一。

二、制图
1.制图规范：
工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致；
2.图纸目录编排顺序：
装修：图封面→设计说明→图纸目录→装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）→电气改造施工图
电气：电气设计说明→主要设备材料表→平面图→详图→系统图→控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
3.图纸深度
工程图纸除应达到国家规范规定深度，公司规定深度外、尚须满足业主提供例图深度及特殊要求。
4.图纸字体
除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。所有中英文之标注宜按下表执行

5.图纸版本及修改标记
5.1图纸版本
图纸修改等改用版本标志，停用原先采用用建修、结修、电、水、暖修等及其他编号标志。
5.1.1施工图版本号
第一次出图版本号为0
第二次修改图版本号为1
第三次修改图版本号为2
5.1.2方案图或报批图等非施工用图版本号
第一次图版本号为A
第二次图版本号为B
第三次图版本号为C
5.2图面修改标记
图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本号。
简单或单一修改仍使用变更通知单。

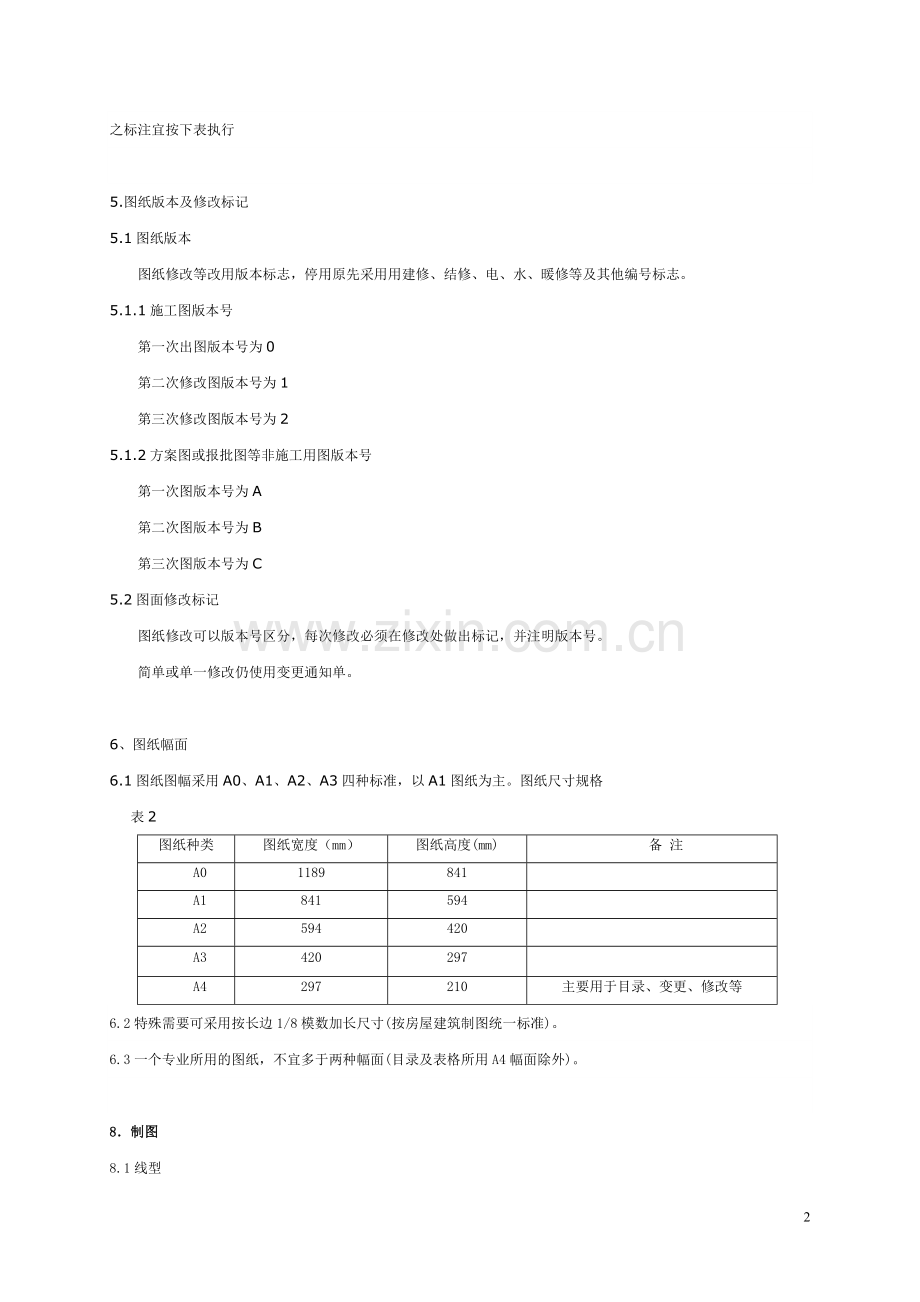

6、图纸幅面
6.1图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。图纸尺寸规格
表2
图纸种类
图纸宽度（mm）
图纸高度(mm)
备 注
A0
1189
841

A1
841
594

A2
594
420

A3
420
297

A4
297
210
主要用于目录、变更、修改等
6.2特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。
6.3一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。

8．制图
8.1线型
8．1．1常用绘图线型有实线、虚线、折断线、点划线等一般分粗线、中粗线、细线三种。
8．1．2线型宽用：0.4mm、0.2mm、0.15mm、0.07mm四种。
8．1．3所有施工图纸，均参照表5所列笔宽绘制，线型及其宽度所适用的范围如下表：
名称
线型
线宽
适用范围
粗实线

0.4mm
构筑物的外轮廓线、剖切位置线、地面线、详图符号、图纸的图框线、标题与会签栏
中粗实线

0.2mm
家具的装饰结构的轮廓线、标注尺寸的起止短划线
细实线

0.15mm
家具和装饰结构的辅助线、标注尺寸线、材料说明文字、文字引出线、索引符号的圆圈、标注文字
最细实线

0.07mm
填充线
中粗虚线

0.2mm
需要画出的看不到的轮廓线
细点划线

0.15mm
中心线、对称线、定位轴线
细的双点划线

0.15mm
假想轮廓线成型以前的原始轮廓线
粗点划线

0.4mm
结构图中梁或构架的位置线
折断线

0.15mm
不需要画全的断开界线
8．1．4线宽与绘图色彩的对应：0.4 mm宽线为白色(墙体),0.2 mm宽线为浅蓝色(家私),0.15 mm宽线为绿色（装饰结构的辅助线、门窗线）、黄色（材料说明文字、文字引出线）、红色（标注尺寸线）、0.07 mm宽线为浅灰色(填充线)。
8．2标注
8. 2. 1 尺寸标注线型为0.15mm宽的细实线
8．2．2起止符号为0.20mm宽的斜中粗线，其倾斜方向与尺寸界线成顺时针45度角，长度为2-3mm。
8．2．3尺寸数字：在一般情况下，当尺寸线为水平方向时，数字注写于尺寸线的上方，当尺寸线为垂直方向时，数字注写于尺寸线左边。数字大小为绘图比例的二倍。
8．2．4尺寸标注
8．2．4．1 尺寸数字宜标注于图样轮廓线以外，不宜与图纸、文字及符号等相交。
8．2．4．2 互相平行的尺寸线，应从被注的图形轮廓线由近向远排列，小尺寸线应距轮廓线较近，大尺寸线应距轮廓线较远。
8．2．4．3度的尺寸标注：在某些施工图中
8．2．4．4标注数字为黑体。

8．3比例
8．3．1图纸可用比例：1：1、1：2、1：5、1：10、1：20、 1：25、1：50、1：100、1：200、1：500、1：:1000。
8．3．2 同一张图纸中，不宜出现三种以上的比例。
8．3．3平面图、顶面图、给排水施工图、电气改造图等按构筑主体大小一般定为1：50、1：100、1：150、1：200。
8．3．4 立面图一般为1：20、1：25
8．3．5详图、构造结点图一般为1：20、1：10，1：2、1：1。
8．3．6比例标注置于图名右边外加（）。

8．4制图常用符号
8．4．1 剖切符号：

图5．4．1 剖视的剖切符号
说明：剖切符号二大项1、表示剖切位置2、表示剖切方向
上图中1、2剖线表示平面图的全面剖示；3剖线表示局部断面图的剖视
5．4．2轴线。轴线圆均应以细实线绘制。圆的直径8mm。
5．4．3索引符号，索引符号的圆及直径均应以细实线绘制。圆的直径10mm。

（a） (b) (c)
图5．4．3 用于索引剖面详图的索引符号
索引符号圆用0.15线宽的细实线。
1、 圈内上部数字表示详图编号，下部数字表示详图所在的图纸编号
2、如果详图设在本页内，圈内下部即可用一水平细实线表示（见图5．4．3 b）
3、所索引的详图是局部剖面（或断面）详图时，索引符号在引出线的一侧加画一剖切位置线，引出线在剖切位置线的另一侧，即表示该剖面（或断面）是向哪个方向作的剖视，、图表示从上向下投影。
5．4．4 详图：详图符号以粗实线绘制，直径为14mm。
5．4．5引出线：
引出线均采用水平向0.25宽细线，文字说明均写於水平线之上。同时引出几个相同部分的引出线，宜互相平行。

图5．4．5引出线

图5．4．5共同引出线
5．4．6尺寸标注：
尺寸界线、尺寸线，应用细实线绘制，端部出头2mm。
尺寸起止符号用中粗线绘制，其倾斜方向与尺寸线成顺时针45°，长度为2~3mm。
5．4．7标高：
0．15 2．80

标高符号以等腰三角形表示，凡三角形尖角无横线者，又用于平面图，顶面图，如图（一），有横线者，其横线应指被注的剖立面的高度，尖角可指向上或指向下。以m为单位
5．4．8连接符号：

连接符号是以折断线表示需连接的部位，应以折断线两端靠图样一侧的大写英文字母表示连接编号，两个被连接的图样必须用相同的字母编号。
5．4．9坡度：
0．2%

（一） 图百分数表示坡度比例，箭头表示坡度方向；
（二）图多用于屋面坡度（以m为单位）
5．4．10立面投影符号：

箭头方向表示该方向的投影，圆圈内的字母表示投影面的编号，横下数字表示投影立面图的编号。
5．6图常用图例
5．6．1常用图例
遵照房屋建筑制图统一标准(GBJ186)，总图制图标准(GBJ103-87)，GB/T50001-----2001《房屋建筑制图统一标准》图例规定
5．6．2 制图常用剖（立）面图例：
图例
说明
图例
说明

混凝土

水

钢筋混凝土

非承重空心砖

硬质承重砖

瓷砖或类似材料

石材（砌体、地面、贴面）

防水层

玻璃镜

粉刷墙面

6．图层
6．1 采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。图层具有颜色、线形、状态等属性。
6．2 图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法，但应具有一定的逻辑性，便于操作。各类实体应放置在不同的图层上，如平面图中，轴线标注和第三道尺寸应分层标注，标注门、窗洞口的细部尺寸应分层表示；厨厕洁具及其标注等单独设置图层表示；标高等尺寸也应独立分层表示。
6．3在采用CAD技术绘图时，尽量用色彩（COLOR）控制绘图笔的宽度，尽量少用多义线（PLINE）等有宽度的线，以加快图形的显示，缩小图形文件。
墙层
门窗层
家私层字
标注层
填充层
说明文字
0.4mm实线
0.15mm实线
0.20mm实线
0.15mm实线
0.07mm实线
0.15mm实线
白 色
绿色
浅蓝色
红色
浅灰色
黄色

7．保存
7．1保存位置
7．1．1施工图、效果图存放于项目目录文件夹中。
7．1．2图块、模块集中存放且归类整理。
7．2文件名
7．2．1绘图文件的命名规则：
CAD文件的命名应简单、明潦、易记，易于交换数据。设计图纸可按设计工种和图纸目录顺序命名，如：
装饰施工图为Z1、Z2…,初步设计加注C,如ZC1、ZC2…;
电气为E1、E2…,初步设计加注C,如EC1、EC2…;
8．审图
8．1 正常审图
8．1．1正常审图指工程量在10万元以下的设计制图。
8．1．2正常审图由设计部经理和设计总监进行审核。
8．1．3制图、审核、审定均为手写签名。
8．1．4审核合格后加盖出图章。
8． 1．5审核结果由审核人予以登记。

8．2特殊审图
8．2．1特殊审图指工程量在10万元以上的设计制图。
8．2．3 特殊审图由各分公司设计主管或经理会同设计部经理或分公司负责人进行审核。
8．2．4 审核合格后加盖出图章。
8．2．5 审核结果由分公司审核人予以登记。
8．3仲裁
8．3．1公司审核人与设计师对审核结果发生分歧，交设计部总监仲裁。

9．管理
9．1装订
9．1．1 设计师对设计方案统一装订。
9．1．2经审核合格的全套施工方案，外加公司施工图封面，并套以塑料保护套后，由装订机打孔装订。
9．2 存档
9．2. 1装订完好的施工方案交档案管理员统一管理。
9． . 2设计师与档案管理员办理相应交接手续。
