北京兴电工程建设监理公司第二十二项目部 区间路雨污水工程监理细则

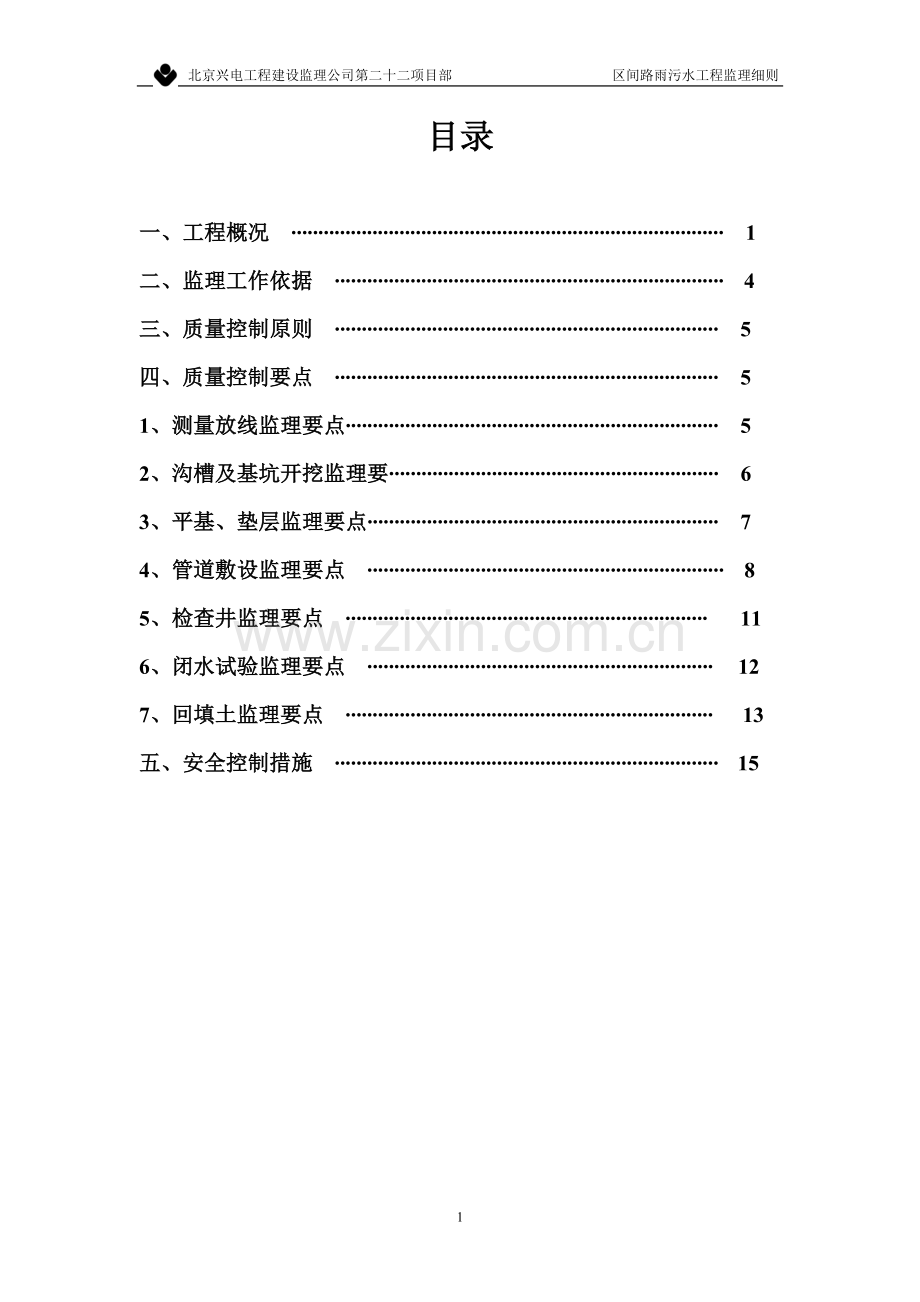

目录

一、工程概况 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 1
二、监理工作依据 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 4
三、质量控制原则 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 5
四、质量控制要点 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 5
1、测量放线监理要点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 5
2、沟槽及基坑开挖监理要∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 6
3、平基、垫层监理要点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 7
4、管道敷设监理要点 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 8
5、检查井监理要点 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 11
6、闭水试验监理要点 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 12
7、回填土监理要点 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 13
五、安全控制措施 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 15

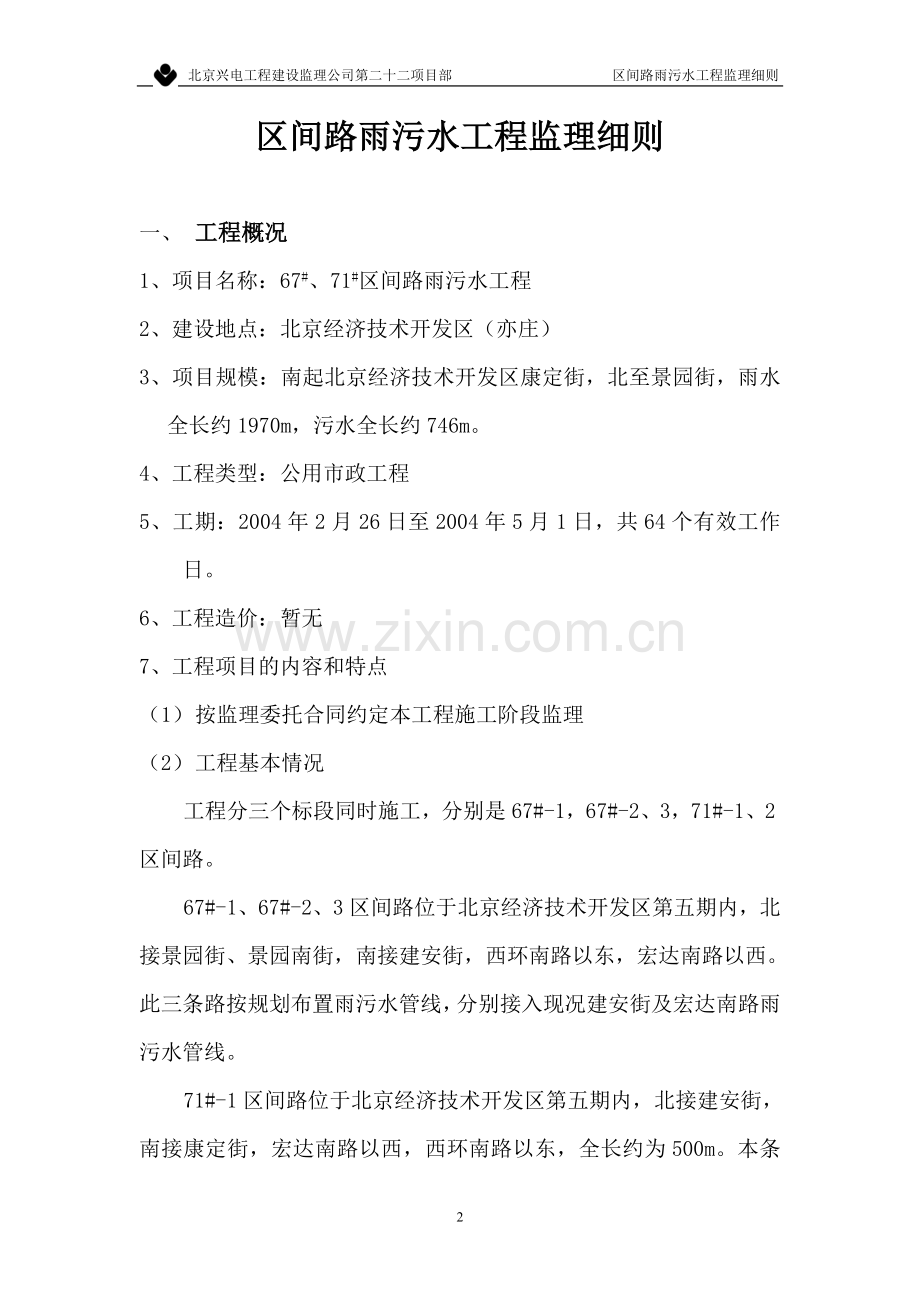

区间路雨污水工程监理细则

一、 工程概况
1、项目名称：67#、71#区间路雨污水工程
2、建设地点：北京经济技术开发区（亦庄）
3、项目规模：南起北京经济技术开发区康定街，北至景园街，雨水全长约1970m，污水全长约746m。
4、工程类型：公用市政工程
5、工期：2004年2月26日至2004年5月1日，共64个有效工作日。
6、工程造价：暂无
7、工程项目的内容和特点
（1） 按监理委托合同约定本工程施工阶段监理
（2） 工程基本情况
工程分三个标段同时施工，分别是67#-1，67#-2、3，71#-1、2区间路。
67#-1、67#-2、3区间路位于北京经济技术开发区第五期内，北接景园街、景园南街，南接建安街，西环南路以东，宏达南路以西。此三条路按规划布置雨污水管线，分别接入现况建安街及宏达南路雨污水管线。
71#-1区间路位于北京经济技术开发区第五期内，北接建安街，南接康定街，宏达南路以西，西环南路以东，全长约为500m。本条路按规划只布置雨水管线，雨水向南排放，接入现况康定街雨水管线。
71#-2区间路位于北京经济技术开发区第五期内，西接71#-1区间路，东接宏达南路，建安街以南，康定街以北，全长约为260m。本条路布置雨污水管线，雨污水向东排放，接入现况宏达南路雨污水管线。
（3）工程量汇总
67#-1路 雨水：总长L=487m，检查井18座。
管径D=500mm 钢筋砼平口管 长度L=60m
管径D=600mm 钢筋砼平口管 长度L=427m
67#-2路 雨水：总长L=581.5m，检查井25座。
管径D=500mm 钢筋砼平口管 长度L=45m
管径D=600mm 钢筋砼平口管 长度L=536.5m
污水：总长L=534.5m，检查井23座。
管径D=400mm 钢筋砼平口管 长度L=534.5m
67#-3路 雨水：总长L=211m，检查井8座。
管径D=500mm 钢筋砼平口管 长度L=145m
管径D=600mm 钢筋砼平口管 长度L=66m
71#-1路 雨水：总长L=453m，检查井13座。
管径D=500mm 钢筋砼平口管 长度L=170m
管径D=600mm 钢筋砼平口管 长度L=283m
71#-2路 雨水：总长L=236m，检查井10座。
管径D=500mm 钢筋砼平口管 长度L=35m
管径D=600mm 钢筋砼平口管 长度L=36m
管径D=700mm 钢筋砼平口管 长度L=165m
污水：总长L=211m，检查井11座。
管径D=400mm 钢筋砼平口管 长度L=211m
67#-1，67#-2、3,71#-1、2雨污水工程共计：
雨水：总长L=1970m，检查井24座
管径D=500mm 钢筋砼平口管 长度L=455m
管径D=600mm 钢筋砼平口管 长度L=1348.5m
管径D=700mm 钢筋砼平口管 长度L=164.5m
污水: 总长L=746m，检查井33座
管径D=400mm 钢筋砼平口管长度L=746m
二、监理工作依据
1、建设单位与北京兴电工程建设监理公司签订的本工程项目委托 监理合同。
2、 建设单位与北京市政三工程有限责任公司、北京住总正通市政工程公司、北京蓝天远望建筑工程公司签订的本工程施工合同。
3、 建设单位提供的正式施工图纸及有关技术文件资料。
4、 国家和当地政府颁布的关于工程建设、工程建设监理的政策、法令、法规，如《中华人民共和国建筑法》、《建设工程质量管理条例》、《工程建设监理规范》、《工程建设监理规程》等；
5、 当地现行的《建设概算定额》及《建设工程间接费及其他费用定额》等概预算资料和规定。
6、国家或当地现行的市政工程质量评定标准及验收规范。
7、本工程项目的招标、投标文件。
三、质量控制原则
1、以施工验收规范、《市政工程质量检验评定标准》为依据，督促承包单位全面实现工程项目优良质量目标。
2、坚持百年大计、质量第一，以质量控制为核心，进行施工全过程监理。
3、质量控制以预控为主，事前控制为重点，加强事中、事后控制。
4、对工程项目的人、机、料、法、环等因素进行全面的质量控制。监督承包单位的质量保证体系落实到位。
5、严格要求承包单位执行有关材料试验制度和设备检查制度，坚持不合格的原材料、半成品、成品、构配件和设备不准在工程上使用。
6、坚持本工序质量不合格或未进行验收不予签认，下道工序不得施工。
四、质量控制要点
1、测量放线监理要点
（1） 报验前预控内容：
a 审核导线点及水准点测量成果表；
b 检查测量人员上岗证及测量仪器、工具合格证；
(2) 报验时需具备的相关资料：
a 施工测量放线报验单、测量复核记录；
(3) 现场检验要点：
a 管道中心线及与其它管线的相对位置
b 基底高程
2、沟槽及基坑开挖监理要点
（1）报验前预控内容：
a 编制工程施工方案
b 地下管线已调查清楚
(2) 报验时需具备的相关资料：
a 分项/分部工程报验单
b 隐蔽工程检查记录
c 工序预检评定表
(3) 现场检验要点：
a 基底已清理干净，不得受水侵泡或受冻
b 土质情况符合设计要求
c 沟槽平面位置、尺寸、标高符合设计要求

沟槽允许偏差
序号
项目
允许偏差
（mm）
检验频率
检验方法
范围
点数
1
槽底高程
0
-30
两井之间
3
用水准仪测量
2
槽底中线每侧宽度
不小于规定
两井之间
6
挂中心线用尺量，不计点
3
沟槽边坡
不陡于规定
两井之间
6
用坡度尺检验，不计点

3、 平基、垫层监理要点
（1）报验前预控内容：
a 沟槽验收合格
b 模板支设完毕，验收合格
(2) 报验时需具备的相关资料：
a 工程物资进场报验单
b 分项/分部工程报验单
c 隐蔽工程检查记录
d 工序预检评定表
(3) 现场检验要点：
a 基础混凝土应密实，表面应平整、直顺
c 平基、垫层平面位置、尺寸、标高符合设计要求
平基、垫层允许偏差表

序号
项目
允许偏差
（mm）
检验频率
检验方法
范围
点数
1
砼抗压强度
必须符合规定
100m
1组
按规定
2
垫层
中线每侧宽度
不小于设计规定
10m
2
挂中心线用尺量每侧计1点
3
高程
0
-15
10m
1
用水准仪具量测
4
平基
中线每侧宽度
+10

10m
2
挂中心线用尺量每侧计1点
5
高程
0
-10
10m
1
用水准仪具测量
6
厚度
±10
10m
1
用尺量
7
蜂窝面积
≤1%
两井之间每侧面
1
用尺量蜂窝总面积与该侧面总面积比较
4、管道敷设监理要点
（1）报验前预控内容：
a 平基、垫层验收合格
b 水泥管生产厂家向有关单位报企业资质
c 监理工程师到水泥管生产厂家考察，写出《水泥管考察报告》报建设方审批，经建设方同意后，施工单位方可使用，与此同时管厂要写质量承诺书报施工单位、监理单位、建设方各一份。
(2) 报验时需具备的相关资料：
a 工程物资进场报验单
b 分项/分部工程报验单
c 隐蔽工程检查记录
d 工序预检评定表
(3) 现场检验要点：
a 管材不得有裂缝、破损。
b 管道必须垫稳，缝宽均匀，管道内不得有泥土砖石、砂浆、木块等杂物。
c 管座砼应密实，与管子结合不得有空洞。
d 抹带接口表面应光洁密实，厚度均匀，不得有间断和裂缝、空鼓。
管座允许偏差表
序号
项目
允许偏差
（mm）
检验频率
检验方法
范围
点数
1
砼抗压强度
必须的规定
100m
1
按规定
2
管座
肩宽
+10
-5
10m
2
挂边线用尺量每侧计1点
3
肩高
±10
10m
2
用水准仪具量每侧计1点
4
蜂窝面积
≤1%
两井之间每侧面
1
用尺量蜂窝总面积与该侧面总面积比较

安管允许偏差表
序号
项目
允许偏差
（mm）
检验频率
检验方法
范围
点数
1
中线位移
≤10
两井之间
2
挂中心线用尺量
2
管内底高程
D≤1000mm
±10
2
挂水准仪具测量
3
D＞1000mm
±15
2
挂水准仪具测量
4
倒虹吸管
±20
每道
4
用水准仪具测量进出水井上、下游管口计2点
5
相邻管内底错口
D≤1000mm
≤3
两井之间
3
用尺量
6
D＞1000mm
≤5
3
用尺量

抹带接口允许偏差表
序号
项目
允许偏差
（mm）
检验频率
检验方法
范围
点数
1
宽度
+5
0
两井之间
2
用尺量
2
厚度
+5
0
两井之间
2
用尺量

5、检查井监理要点
（1）报验前预控内容：
a 砌检查井用砖须是页岩砖
b 砌筑用砂浆须是商品浆
(2) 报验时需具备的相关资料：
a 工程物资进场报验单
b 分项/分部工程报验单
c 隐蔽工程检查记录
d 工序预检评定表
(3) 现场检验要点：
a 井壁必须互相垂直，不得有通缝、瞎缝，必须保证砂浆饱满，灰缝平整，抹面须压光，不得有空鼓、裂缝等现象。
b 井内流槽应平滑圆顺，不得有建筑垃圾等杂物。
c 井室盖板尺寸及留孔位置应正确，压墙缝应整齐。
d 井内踏步应安装牢固，位置正确。
e 井圈、井盖必须完整无损，安装要平稳，位置要正确。

检查井允许偏差表
序号
项目
允许偏差
（mm）
检验频率
检验方法
范围
点数
1
井室尺寸
长、宽
±20
每座
2
用尺量长、宽各计一点
2
直径
3
井筒直径
±20
每座
2
用尺量
4
井口高程
非路面
±20
每座
1
用水准仪测量
5
路面
与道路的规定一致
每座
1
用水准仪测量
6
井底高程
安管
D≤1000
±10
每座
1
用水准仪测量
7
D≤1000
±15
10
踏步安装
水平及垂直间距、外露长度
±10
每座
1
用尺量计偏差最大值
11
脚窝
高、宽、深
±10
每座
1
用尺量计偏差最大值
12
流槽宽度
±
0
每座
1
用尺量

6、闭水试验监理要点
（1）报验前预控内容：
a 检查井砌筑完成
b 闭水试验应在管道与检查井灌满水经过24小时后再进行
a 管道闭水必须在沟槽回填土前
a 根据管径计算允许渗水量数值
(2) 报验时需具备的相关资料：
a 工程物资进场报验单
b 分项/分部工程报验单
c 隐蔽工程检查记录
d 工序预检评定表
e 闭水试验记录单
(3) 现场检验要点：
a 污水管道、倒虹吸管必须作闭水试验
b 砼排水管道闭水试验允许渗水量:
DN300 18m3/d·km 0.7L/(h·m)
DN400 20m3/d·km 0.8L/(h·m)
DN500 22m3/d·km 0.9L/(h·m)
DN600 24m3/d·km 1.0L/(h·m)
DN700 26m3/d·km 1.1L/(h·m)
7、回填土方监理要点
(1) 报验预控内容：
a 回填应制定施工技术措施；
b 包封砼强度已达到设计强度；
c 槽内杂物已清除干净；
d 机具、设备齐备；
e 试验检验条件具备；
(2) 报验需具备的资料：
a 分项/分部工程质量报验认可单（A7表）；
b 隐蔽工程检查记录（表9）；
c 土方回填密实度试验记录（表40）；
d 工序预检评定表；
(3) 现场检验要点
a 槽底至管顶以上50cm范围内不得含有机物、冻土及大于50mm的砖石等硬块；
b 沟槽回填土应确保构筑物的安全，管道不位移，不破坏，接口及防腐层不受破坏；
c 当管道两侧及沟槽位于路基范围内的管顶以上部位，应回填石灰土、砂、沙砾或其它可达到要求压实度的材料；
d 填土压实遍数，应按要求的压实度压实工具虚铺厚度和填土的含水量，经现场试验确定；
e 沟槽回填土的压实度应逐层检查；

回填土压实度标准
序号
项目
压实度（%）
检查频率
检验方法
重型击实
范围
点数
1

路基以下深度mm
填方
0～800
高级路面
95
1000m2
每层一组
细粒土环刀法

粗粒土灌砂法
次高级路面
93
过渡式路面或慢车到路面
90
2
800～1500
高级路面
93
次高级路面
90
过渡式路面或慢车到路面
90
3
＞1500
高级路面
90
次高级路面
90
过渡式路面或慢车到路面
90
4
挖土
0～300
高级路面
95
次高级路面
93
过渡式路面或慢车到路面
90

五、安全控制措施
1、审查施工单位施工组织设计中的安全技术措施或者专项施工方案是否符合工程建设强制性标准。
2、实施监理过程中，发现存在安全事故隐患的，应当要求施工单位整改；情况严重的，应当要求施工单位暂时停止施工，并及时报告建设单位，施工单位拒不整改或者不停止施工的，工程监理单位应当及时向有关主管部门报告。
3、工程监理单位和监理工程师应当按照法律、法规和工程建设强制性标准实施监理，并对建设工程安全生产承担监理责任。
