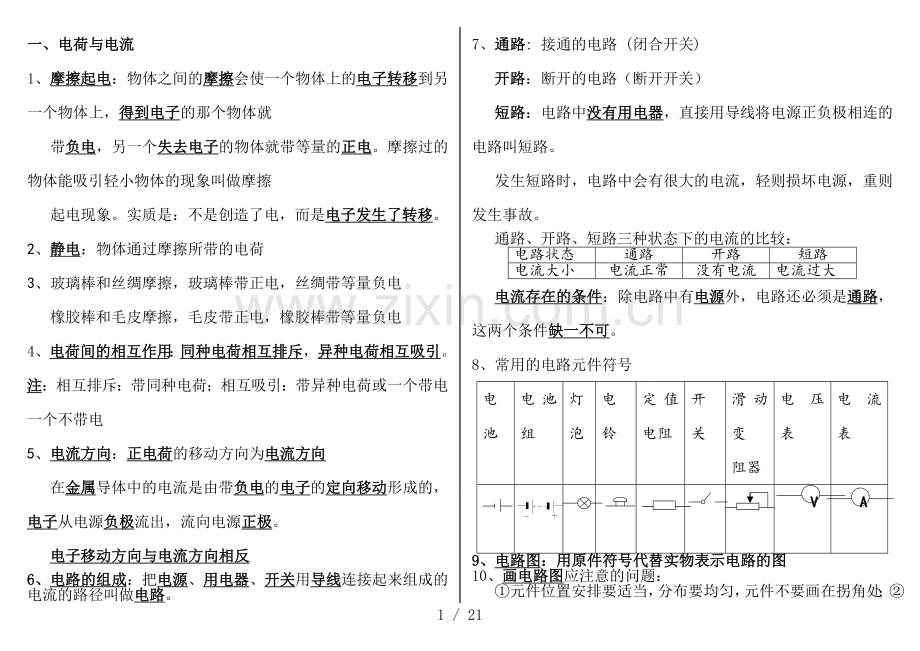

一、电荷与电流
1、摩擦起电：物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的那个物体就
带负电，另一个失去电子的物体就带等量的正电。摩擦过的物体能吸引轻小物体的现象叫做摩擦
起电现象。实质是：不是创造了电，而是电子发生了转移。
2、 静电：物体通过摩擦所带的电荷
3、 玻璃棒和丝绸摩擦，玻璃棒带正电，丝绸带等量负电
橡胶棒和毛皮摩擦，毛皮带正电，橡胶棒带等量负电
4、电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。
注：相互排斥：带同种电荷；相互吸引：带异种电荷或一个带电一个不带电
5、 电流方向：正电荷的移动方向为电流方向
在金属导体中的电流是由带负电的电子的定向移动形成的，电子从电源负极流出，流向电源正极。
电子移动方向与电流方向相反
6、电路的组成：把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路。
7、通路: 接通的电路 (闭合开关)
开路：断开的电路（断开开关）
短路：电路中没有用电器，直接用导线将电源正负极相连的电路叫短路。
发生短路时，电路中会有很大的电流，轻则损坏电源，重则发生事故。
通路、开路、短路三种状态下的电流的比较：
电路状态
通路
开路
短路
电流大小
电流正常
没有电流
电流过大
电流存在的条件：除电路中有电源外，电路还必须是通路，这两个条件缺一不可。
8、常用的电路元件符号
电池
电池组
灯泡
电铃

定值电阻
开关
滑动变
阻器
电压表
电流表

V
V
V

A
9、电路图：用原件符号代替实物表示电路的图
10、画电路图应注意的问题：
①元件位置安排要适当，分布要均匀，元件不要画在拐角处；②拐角是直角；③整个电路图最好呈
长方形，有棱有角；④画电路图要用尺画，保证导线要横平竖直；
11、电路的两种基本连接方法――串联和并联。
串联电路-----电流从电源的正极流出,经过用电器流到负极,流过的路径只有一条.
并联电路-----电路中有分支,电源到分支点的电路较干路，分支点之间的电路叫支路。电流流过 的路径有两条或两条以上.

综合能力提升
考点1：摩擦起电
1、摩擦产生的带电现象，在生产和生活上给人们带来了很多麻烦，下列各种现象中，不是由于摩擦起电引起的是（　　）
A．化纤布料的衣服容易吸附灰尘
B．冬天用湿手去摸室外的铁棒，手会被粘在铁棒上
C．晚上脱化纤毛衣时会有火花产生
D．印刷厂里的纸张粘在一起不易分开
2、下列说法中，正确的是（　　）
A．摩擦起电并不是创造了电荷，只是电子发生了转移
B．一个带正电的物体能够吸引另一个物体，则另一个物体一定带负电
C．二个物体靠近时相互吸引，则一定一个物体带正电，另一个物体带负电
D．与任何物体摩擦后的玻璃一定带正电
3、电脑显示屏表面比它在下面的电脑桌面有更多的灰尘是因为（ ）
A：显示屏是用具有吸附灰尘能力较强的材料制成的
B：房间里灰尘的自然堆积
C：显示屏工作时,显示屏表面温度较高
D：显示屏工作时.显示屏表面带电,容易吸附灰尘
4、关于电荷的认识，下面的说法错误的是（　　）
A．自然界只有两种电荷
B．同种电荷相互排斥
C．电流都是由负电荷定向移动形成的
D．正电荷定向移动的方向规定为电流方向
5、如图所示为用丝线吊着的A、B、C、D四个带电小球分别靠近时的情形，已知A带正电，则B、C、D三个小球所带电荷的种类分别是（　　）

A．负、负、正
B．负、正、正
C．正、负、负
D．正、负、正
6、将带正电的玻璃棒靠近泡沫球，出现如图所示的情形。若改用带负电的橡胶棒靠近这个泡沫球，下列推断正确的是 （ ）
A．若相互吸引，则泡沫球带正电
B．若相互吸引，则泡沫球不带电
C．若相互排斥，则泡沫球带正电
D．若相互排斥，则泡沫球不带电
7、带正电的物体靠近吊在细线上的通草球，通草球会被吸引（没有互相接触）．如果换用带负电的物体去靠近这个通草球，则通草球（　　）
A．一定被吸引 B．一定被排斥
C．可能被吸引，也可能静止不动 D．可能被吸引，也可能被排斥
8、取两个相同的验电器A和B，使A带电，B不带电。可以看到A的金属箔张开，B的金属箔闭合（如图）。用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是（ ）
A． A和B都不变 B．A变小，B张开
C．A变大，B不变 D．A闭合，B张开
9、如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了.细丝张开的原因是（ ）
A．异种电荷相吸 B．同种电荷相斥
C．分子间相斥 D．大气压作用
10、打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及原因是( )
A、水流远离梳子，因为梳子摩擦后具有磁性排斥水流;
B、水流靠近梳子，因为梳子摩擦后具有磁性吸引水流;
C、水流远离梳子，因为梳子摩擦带电后排斥水流;
D、水流靠近梳子，因为梳子摩擦带电后吸引水流.
11、在探究摩擦起电的实验中．
（1）用毛皮摩擦过的橡胶棒能吸引纸屑，说明橡胶棒带了电，根据你掌握的原子结构的知识，下列关于带电原因的猜想，你认为正确的是 ______（只填序号）：
a．摩擦创造了电荷；b．是由于电子发生了转移；c．是由于质子发生了转移．
（2）根据你的猜想，毛皮摩擦过橡胶棒后，你认为：毛皮 ______带电（选填“一定不”、“一定”或“可能”）．
（3）通过实验探究，你知道自然界存在 __种电荷，它们之间相互作用的规律是 ___．
12、下表是两位科学家研究摩擦起电得出的物体带电次序，表格中任何两种物体相互摩擦时，次序在前带正电，次序在后带负电。

（1）物理学中把与丝绸摩擦过的玻璃棒带的电荷叫________，把与毛皮摩擦过的橡胶棒带的电荷叫________。
（2）由表中可知，玻璃棒与石棉摩擦后玻璃棒带________电。
（3）羊毛对电子的束缚能力要比纸________（填“强”或“弱”）
（4）由表中________（填“能”或“不能”）判断猫皮和尼龙摩擦后两者的带电情况。
13、小乐在初三复习时发现电和磁有很多相似之处，例如电荷有正、负两种，磁体有南、北两极；电荷间的相互作用规律和磁极间的相互作用规律都是相同的排斥，相反的吸引．小乐想起自己玩磁体的经历，两块磁体磁性越强，靠的越近，磁力越强．于是他大胆的猜想，电荷间相互作用力的大小是否与两电荷所带的电荷量和它们之间的距离有关呢？于是他如图所示，做起了实验．Q是一个带正电的物体，把系在丝线上的带正电的小球先后挂在A、B、C三处，比较小球在不同位置所受带电体的作用力的大小．
（1）这个力的大小可以通过 显示出来．
（2）为使实验现象更明显，悬挂在丝线上的小球应选用  （选填“小钢球”或“塑料泡沫小球”）．
（3）根据实验现象，可得出结论
（4） 接下来使小球处于同一位置，增大小球所带的电荷量，继续实验…
实验结束后，小乐陷入了思考中．磁体之间没有直接接触，就会有吸引力或排斥力，是因为磁体周围有磁场．电荷之间也没有直接接触，也存在相互作用的吸引力或排斥力，难道电荷周围有 ．
（ 友情提示：大胆写下你的猜想！）

14、如图甲A、B验电器原来都不带电，用与毛皮摩擦过的橡胶棒与A接触后，则A验电器带______电，再用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙），发现B验电器的金属箔片会 （选“张开”或“闭合”）．验电器验电的原理是利用______电荷相排斥．
15、静电复印技术已经逐渐走八人们的生活，如图所示是利用身边的素材来简单模拟静电复印原理的示意图。请依据图示及操作步骤，结合“人作为导体可以将电荷导走”的知识，简要说明其操作意图。

A．找一块塑料板，用丝绸快速摩擦整个板面
B．用干燥的手指在塑料板上写上一个
C．将塑料板平放，上面均匀地撤上一层干木屑，再将塑料板缓慢竖起，随着静止在塑料板上木屑的滑落，一个“大”字就在塑料板上显现出来了
[操作意图]
A．_________________；
B．_________________；
C．__________________，_____________________。
16、小明在“探究影响同种电荷间作用力的大小因素”的实验中，他将两个带正电荷的通草球，分别固定在底座上，悬挂在细绳下，实验现象如图所示，请你解答下列问题：（1）由甲、乙、丙三幅图共同反应的规律是　　；（2）甲、乙两图是在研究电荷作用力的大小与　　的关系；（3）由乙、丙两图可知，这次实验改变的因素是　　；（4）在这个实验中，电荷作用力的大小是通过　　反应的．

考点2：电流与电路
1、关于电源和电流，下列说法中正确的是（　　）
A．电流是由大量电荷的无规则运动形成的
B．电源外部，电流是从电源的正极流向负极
C．在电路中只要有电源，就一定会有电流
D．电流的方向总是从电源的正极流向负极
2、从电视机显像管尾部的热灯丝发射出来的电子高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内[ ]
A．电流方向从灯丝到荧光屏 B．电流方向从荧光屏到灯丝
C．是真空，无法通过电流 D．电流方向不断改变
3、下列说法中正确的是[ ]
A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B．干电池、蓄电池、发电机、电动机都是电源
C．电源是使电路中有持续电流的装置
D．用手电筒照明时，电流方向从干电池的负极经过灯泡流到正极
4、如果用一个开关同时控制两个灯泡的发光或熄灭,那么这两个灯泡（ ）
A既可串联,也可并联 B只能是并联
C只能是串联 D串联或并联都不可能
5、如图1甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A. 电流方向由A到B B. 电流方向由B到A
C. 有电流但方向无法确定 D. 始终无电流

6、如图所示，将半导体二极管接入电路，小灯泡发光，调换电池的正、负极后，小灯泡不发光．原因是（　　）
A．二极管的导电性能不稳定
B．二极管只能让电流从一端流向另一端，不能反向流动
C．调换电池的正、负极使灯泡烧坏了
D．调换电池的正、负极使电池中的电用完了
7、为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如图所示电路中正确的是（ ）

8、如图所示，电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭．下列符合要求的电路是( )

9、关于电流方向，下列说法中正确的是（　　）
A．在金属导体中，自由电子定向移动的方向就是电流的方向
B．在金属导体中的电流方向与其中的自由电子移动的方向相反或相同
C．不论何种导体，都规定正电荷定向移动的方向为电流方向
D．自由电荷定向移动的方向为电流方向
10、导体容易导电是由于（　　）
A．导体中存在大量的自由电子 B．导体中存在大量的自由电荷
C．导体中存在大量的自由离子 D．导体中存在大量的带电粒子
11、如图为通电电路中一段导线内的电荷分布示意图，●表示带正电的原子核，表示带负电的自由电子．关于导线中电荷的定向移动方向，正确的是（　　）
A．两种电荷都向左定向移动
B．两种电荷都向右定向移动
C．●向右做定向移动，向左做定向移动
D．●不做定向移动，向左做定向移动
12、分析图所示的实物连接电路，下列说法正确的是（　　）
A．L1，L2是串联 B．L1，L3是串联
C．L1，L2，L3是串联 D．L1，L2，L3是并联
13、以下关于电流的说法正确的是（ ）
A.电荷只要运动就能形成电流
B.只有自由电子的移动才能形成电流
C.电荷定向移动的方向就是电流的方向
D.正电荷定向移动的方向与电流方向相同
14、某取暖器在只闭合开关S1时送冷风，同时闭合开关S1、S2时送热风。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。下列符合该取暖器工作要求的电路是 （ ）

15、为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理的是( )

16、按如图所示连接好电路闭合开关后，发现L3不亮，L1、L2都能发光，则可能出现的故障是（　　）
A． L3灯座短路
B．导线4断路
C．导线5断路
D．L1的灯丝断路
17、 图7所示，在早期的击剑比赛中，当运动员持剑击中对方运动员的导电服，对方运动员头顶上的指示灯就会亮，则剑在击中对手导电服时相当于闭合了“开关”，用S甲、S乙分别表示甲、乙运动员手中的剑， 下列电路图中能反映这一工作原理的是（ ）

A B C D

18、如下图所示的电蚊拍，具有灭蚊和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是（ ）

19、如图所示的电路图，下列说法中，正确的是（　　）
A．闭合S2，断开S1、S3时，电路是断路
B．闭合S1、S2、S3时，电路是通路
C．闭合S1、S2，断开S3时，电路是短路
D．闭合S2、S3，断开S1时，L1发光而L2不发光

20、一般家庭的卫生间都要安装照明灯和换气扇。使用时，需要它们都能各自独立工作。在图所示的电路中，你认为符合上述要求的是（ ）

21、如图甲所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。要求在使用时，只要断开S1，则既无风也不发热；只闭合S1时吹冷风；闭合S1和S2时吹热风．右边是某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是（　　）

22、图（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图（乙）所示电路中，与之对应的是（ ）

23、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、 S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。图2电路中符合上述要求的是（ ）

24、 小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）。若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示。小明断开或闭合S1、S2时，记录现象如下表。则符合事实的电路图是（ ）

25、如图所示的电路中，各发生了什么故障？
甲图：______，乙图：______．

26、汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转向灯的连接方式为________。要打开转向灯，司机需拨动一下方向盘的一根杆子，这根杆子的作用相当于电路中的________。
27、二极管是电子电路的重要元件，它的电路符号为，当电流从它A端流入时，二极管的电阻很小，可视为二极管短路。当电流从它B端流入时，二极管的电阻很大，可视为二极管开路。
（1）如图甲灯L1、L2的连接方式是_________（填“串联”还是“并联”）
（2）当开关S闭合后， L2 ___________（填“亮”或“不亮”）
（3）如图乙什么情况是串联，什么时候是并联？

28、汽车中有如图所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连并接人电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上．当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头都不接触．当汽车向前启动时，______灯亮；当汽车急刹车时，______灯亮．上述设计中应用到了一切物体都具有______这一物理知识．

29、如图是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内 部的照晚灯．当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是　　；当又打开正在工作的电冰箱门时，开关S1与S2的状态是　　．

30、如图所示，开关S闭合后，电路正常工作，电压表有一定的示数。一段时间后，电压表的示数突然变为零，则故障可能是R1_______或R2_______。（填“短路”或“断路”）

31、在如图所示的电路中，有四个开关S1、S2、S3、S4。如果仅将开关S2、S4闭合，S1、S3断开，则灯L1、L2 联。如果将开关S1、S2、S3闭合，S4断开，则灯L1、L2 联。

32、恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图中________（填“a”或“b”）处剪断导线。拆除前起爆器上________（填“有”或“没有”）电流通过。

33、家用电冰箱及其原理电路图，如图所示。冰箱的压缩机由一个温控开关自动控制，冷藏室的照明灯由冰箱门进行控制。
（1）给冰箱提供电能的电源是_____ （选填“干电池”、“蓄电池”或“交流电源”），冰箱工作时，将电能转化为______ 能。
（2）日常生活经验表明，冰箱门打开时，照明灯亮，门控开关应处于_____ 状态，冰箱门关上时，照明灯熄，门控开关应处于______ 状态。
（3）比较冰箱甲、乙两种原理电路图，甲电路的特点是 _________________，乙电路的特点是 ______________________。

34、某飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．请完成电路连接．

35、为了便于医院病房的病员与护士值班室的联系，请你按下列要求将图中的元件连成电路图病房1中的病员闭合开关S1，值班室铃响，灯L1亮；病房2中的病员闭合开关S2，值班室铃响，灯L2亮．

36、如图所示，找出下列电路连接图中的错误与不足。

专题：电路图的画法
1、如下图的四个电路中与下边的图对应的是 （ ）

2、如图7(a)所示的实物图．与图7(b)所示电路对应的是

3．如图所示的四个电路图中，与实物图对应的是 （ ）

4．以下电路图中与图实物图一致的是

5．小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光。图为几位同学设计的模拟电路图，你认为最符合上述要求的是 （ ）
6．家用电冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。图中是几个同学设计的家用电冰箱的电路图，其中符合要求的是 （ ）
7．某大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开。图的电路中最为可行的是（ ）

8．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路图中符合要求的是（ ）
9．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，开关S2断开，仪表盘上的指示灯将亮起；当系上安全带时，开关S2闭合，指示灯熄灭。下列设计最合理的电路图是 （ ）
10．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开。若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是:（ ）

1、按电路图，将实物连成电路.

2、根据图所示的电路图连接图所示的实物图

3、按电路图（甲）连接图（乙）：

4、按图所示的实物图画电路图：
5、按图所示的实物图画电路图：

6、按图所示的实物图画电路图：

7、按图所示的实物图画电路图：

8、按图所示的实物图画电路图：

9、按图所示的实物图画电路图：

10、按图所示的实物图画电路图：

11、按图所示的实物图画电路图：

12、按图所示的实物图画电路图：

13、按图所示的实物图画电路图：

14、按图所示的实物图画电路图：

15、按图所示的实物图画电路图：

连接实物电路

根据图11—18所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
