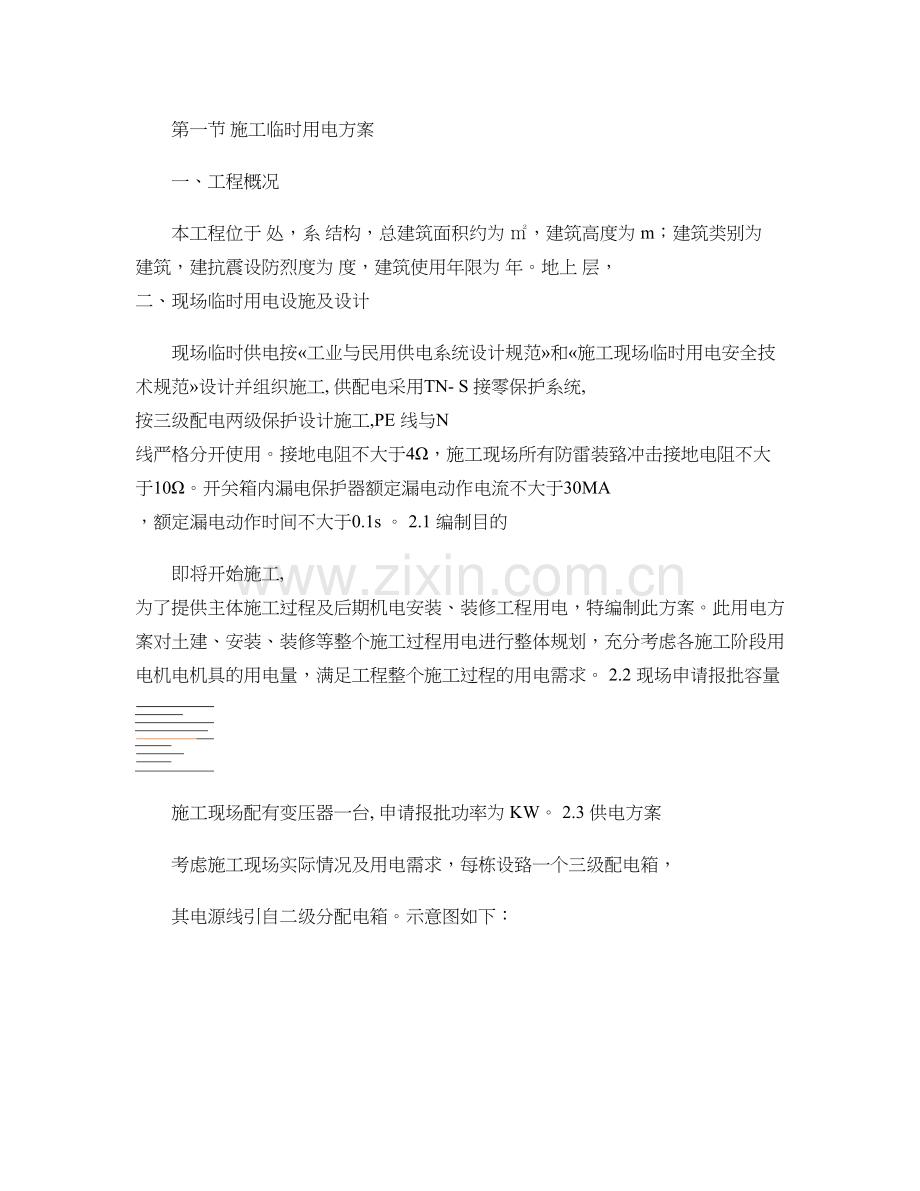

第一节 施工临时用电方案
一、工程概况
本工程位于 处，系 结构，总建筑面积约为 ㎡，建筑高度为 m；建筑类别为 建筑，建抗震设防烈度为 度，建筑使用年限为 年。地上 层， 二、现场临时用电设施及设计
现场临时供电按«工业与民用供电系统设计规范»和«施工现场临时用电安全技术规范»设计并组织施工, 供配电采用TN- S 接零保护系统, 按三级配电两级保护设计施工,PE 线与N 线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装臵冲击接地电阻不大于10Ω。开关箱内漏电保护器额定漏电动作电流不大于30MA ，额定漏电动作时间不大于0.1s 。 2.1 编制目的
即将开始施工, 为了提供主体施工过程及后期机电安装、装修工程用电，特编制此方案。此用电方案对土建、安装、装修等整个施工过程用电进行整体规划，充分考虑各施工阶段用电机电机具的用电量，满足工程整个施工过程的用电需求。 2.2 现场申请报批容量

施工现场配有变压器一台, 申请报批功率为 KW。 2.3 供电方案
考虑施工现场实际情况及用电需求，每栋设臵一个三级配电箱，
其电源线引自二级分配电箱。示意图如下：

供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图如下：

2.4一级分配电箱设计方案
一级分配电箱总空气开关为400A, 三条
250A 回路, 一条100A 回路。系统图如下：
2.5 二级分配电箱设计方案
二级分配电箱总空气开关为250A, 一条100A 三相回路, 三条15A 单相回路, 三个25A 三相外持式插座, 三个子15A 单相外插式插座, 系统图 如下。

RDL20-250A
RDL20-100A
DZLE-60A DZLE-20A
DZ-25A DZ-15A

DZ-15A
2.6未端开关箱设计方案
开关箱断路器、插座容量选择
RDL20-400A
RDL20-250A
DZLE-100A
RDL20-250A
施工层主要用电机具为：
电焊机 BX1—500 3台 13.5KW/台 振动棒 6台 1.5KW/台
BX-1 500型电焊机计算电流为: 根据公式 P=UI1.732 cosφ
I=P/1.732Ucosφ 13500/1.732*380*0.68=30.2(A 根据以上电流计算, 末端开关箱应为如下设计方案:
开关箱总断路器为漏电断路器（容量80A ）, 电焊机断路器容量为60A ，外插式插座断路器容量为20A, 外插式插座为25A 。系统图如下：

2.7 电渣压力焊焊机专用配电箱设计方案 1 .焊机专用配电箱开关、插座容量选择
竖向电渣压力焊机 HSS—630 2台 50.4KW/台 HSS —630竖向电渣压力焊机计算电流为: 根据公式P=Scosφ
DZ47LE-80
DZ47-60
DZ47-20 DZ47-25
I=50400/1.732*380*0.68=112(A
根据以上电流计算，电焊机专用配电箱应为以下方案：
焊机配电箱引自一级配电箱，总断路器应为250A 的漏电开关。
2． 电焊机专用配电箱外形尺寸
详见下图2-9

2.8 电缆线路敷设
电缆敷设时, 不得有过度弯曲, 并不得有机械损伤, 在电缆终端头附近留有备用长度, 配电箱内电缆接头采有干包式电缆终端头。
一级分配电箱选用VV —4*120+1*90五芯电力电缆。二级分配
电箱电源线选用VV —3*50+2*25、3*35+2*16、3*35+2*16五芯电力电缆，末端开关箱电源线选用YX —4*25+1*16五芯橡套软电缆。
2.9总用电量计算
工地临时供电包括施工及照明用电两个方面，计算公式如下：
P=1.1(k1∑Pc+ k2∑Pa+ k3∑Pb
其中 P——计算用电量（KW ），即供电设备总需要容量；
Pc ——全部施工动力用电设备额定用电量之和；
Pa ——室内照明设备额定用电量之和；
Pb ——室外照明设备额定用电量之和；
K1——全部施工用电设备同时使用系数；
总数10台内取0.75；10-30台取0.7；30台以上取0.6；
K2——室内照明设备同时使用系数，取0.8；
综合考虑施工用电约占总用电量90%，室内外照明电约占总
用电量10%，则有
P=1.1(k1∑P i +0.1P=1.24 k1∑P i
全部施工动力用电设备额定用量：

本例计算中 K1=0.7
经过计算得到P=103.55KW
甲方提供的200KW 容量可满足施工需要。
2.10 临时供电系统图
本工程电源由甲方变配电箱接入工地配电房，再引至各回路二级配电箱。
三、安全管理规定
3.1 本工程施工临时用电采用TN-S 系统, 电缆采用五芯电缆, 整个供
电系统遵循“三级配电、两级保护”。
3.2 现场用电执行《施工现场临时用电安全技术规范》（JGJ46—88）规定，并满足《建筑施工安全检查标准》（JGJ59—99）要求。
3.3 供电线路应由专业电工定期巡视检查，并做好检查记录。
3.4 配电箱由专人负责管理及维修。
3.5 现场施工机具要做到“一机、一闸、一漏、一箱、”，非专业施工人员不准随便触摸施工用电机具。
3.6 现场施工人员未经允许不得随意拖、接临时用电线路时，更不能随意拆除接地保护线。
3.7 施工前检查供、用电设备是否正常，用电机具不允许“带病”工作，并做好检查记录。
3.8 严禁使用损坏的插头、插座及绝缘老化的电缆电线。
3.9 移动式临时配箱应距离地面600mm 以上。
3.10 配电箱附近不能堆放易燃易爆物品，配电箱应放臵在干燥地段，并且周围要有足够的操作场地。
3.11照明线路及灯具安装高度低于2.4m 应采用36V 安全电压, 手持照明灯具应采用36V 以下安全电压。
3.12低压配电的操作顺序如下，送电顺序：总配电箱-分配电箱-开关箱；停电顺序相反。
3.13 施工现场的临时用电状况如处于动态变化, 特别是在第三用电就是临时的, 配电箱到开关箱的电源线, 不准乱拖、乱拉及电源线无限接长, 现场用电人员安全; 准确使用电气设备的知识缺乏, 有意无意损坏电气设备的情况很普遍, 所以确定巡回检查制度是为必要，并做好记录。
3.14 施工现场临时用电一级二级线路也应早中晚各巡查一次及时发
现问题及时处理, 将诱发用电安全事故的隐患消灭在萌芽状态, 确保用电安全。
3.15 施工现场临时用电, 在现场出现恶劣自然环境之后必须进行全面细致的检查，防止发生漏电事故。
四、安全教育制度
对现场专职电工必须进行上岗前安全教育，同时电工必须持电工上岗证方可上岗操作。
对进行施工现场的操作工人进行用电安全教育，并由电工与各班组签订安全用电责任书，未经用电安全教育的工人不允许上岗操作。现场安全员，要定期对操作工人进行用电安全教育。

临时用电管理组织机构

五、施工用电安全技术措施
1. 工作票制度
对现存在的线路架设及线路检修应由安全员、工长向电工发放工作票，应证明部位及工作内容。
2. 工作票所涉及人员安全责任
(1 工长安全员下发工作票时，应首先对现场进行了解，认识确
定施工方法后方可向电工发放工作票。
(2 电工接到工作票后，应首先对现场进行了解认识，同时必须
按照工长、安全员发放的工作票进行操作。
3. 停电安全措施
(1 进入现场主电源发生故障时，应由项目组向建设单位进行交
涉，在配电室断电后方可操作。
(2 在分配电箱发生故障时，应向工长提出关闭主配电箱内该分箱
的电源后方可操作。
(3 在三级用电线路发生故障后应向工长提出关闭分配电箱内该
线路电源后方可操作。
4. 验电安全措施
不管哪一级线路在关闭电源后才进行验电工作，确认该线路确实断电后方可操作。
5. 断电后的保护措施
断电后应派专人负责对断电后配电箱进行看护、防止闲杂人员不
了解情况违反规定送电；或悬挂警告标志牌，“正在抢修，请勿合闸”。
6. 装设防护措施
各配电箱、开关箱在下班后均应断电锁箱。
7. 悬挂警示标志
警示牌的作用是提醒大家注意，悬挂的警示标志要对上号，有针
对性。在各配电箱开关箱上应设“小心有电”的警示，在各机械设备用电器具应挂设“小心触电”的警示牌
8. 各用电机械金属外壳均应接设重复接地线。
六、现场机械设备接地接零
施工现场所有机械设备均设重复接地装臵，接地装臵做法为：用4mm 2铜芯线与机械设备外壳焊接，引入地下，地下部分设Φ20镀锌圆钢长度为500垂直埋入地下，并同铜芯线焊接，对于重复接地装臵，每月必须由电工全面检查一次，由项目组进行不定期检查，以防止由于机械运转或其他人为因素造成重复接地失效。
七、 现场电气防火及灭火知识：
1、现场电气线路应由专职电工进行不定期检查, 防止由于外表不绝缘部分破损，引起电气线短路而造成起火，如发生线路起火，应首先切断总电源和再采用砂或其他灭火设施进行灭火。
2、电气设备防火
施工用电设备应由专职人员进行定期检查, 由项目安全管理人员不定期抽查, 同时现场应准备防火专用铁锹、桶及干砂。如电气设备由于短路等原因起火，应首先切断总电源开关，再用干砂进行覆盖灭火。
八、触电与触电伤害的现场急救
现场如发生触电伤害事故，现场急救具体方法如下：
1、迅速切断电源:
(1 出事附近有电源开关和电源插头时，可立即将闸刀拉开或将插头
拔掉以切断电源。
(2 当有电的电线触及人体引起触电时，不能采取其他方法，脱离电源。
2、在抢救过程中，任何时刻抢救工作不能中止，即使在送往医院途中，也必须继续挽救，一定要边救边送，直至心跳呼吸恢复。
第二节 临时施工用水
一、概况 施工、生活用水直接按建设单位提供的水源点驳接，装水表计量。楼层施工用水通过立管引上，管径为DN50，立管每层预留一个DN20截止阀。
二、施工用水量计算
因采用商品砼，现场施工用水主要集中在砌砖、抹灰、冲洗模板、混凝土养护，施工用水定额为：冲洗模板5L/m2，混凝土养护200L/m3，总用水量按最不利考虑，施工高峰期每台班工作量为：混凝土养护600m 3，冲洗模板3000m 2。
n Q1 . N1 1 q1 = K1 K2 Σ. n=1 T1 . t 8×3600
1.5
q1 = 1.13[6003200+533000] 3
833600
= 7.72L/s
式 中
q １施工用水量 ( L/s
K未预计的施工用水系数取1.1
Q日工程量
N施工用水定额
T １有效工作日，按天计算
每天工作班数
K 用水不均衡系数取1.5
三、施工机械用水量q 2
因无特殊机械，故用水量忽略不计。
四、施工现场生活用水量q 3
P1. N3.K 4 q3 = t . 833600 50035031.5 13833600
式 中
q 3 ——施工现场生活用水量 ( L/s
P1—— 施工现场高峰昼夜人数，取500人
N3 —— 施工现场生活用水定额，取50L
K4 ——施工现场用水不均衡系数，取1.5
t —— 每天工作班数
五、消防用水量（q s ）
按火灾同时发生次数为1次，选用消防用水量为10L/s。
六、总用水量计算
因q 1 + q2 + q3 > qS ，（7.72+1.30）=9.02L/s<10L/s，故总
用水量Q = 10L/s
则 310 取管径D=70mm πv . 1000 3.143100032.5
式 中
D 配水管直径mm
Q 供水量 L / s
V 管网经济流速，取2.5m/s
七、水源选择
因甲方提供DN100供水管径，施工区用水按甲方提供水源点驳接。
八、供水管道布臵
见施工用水平面布臵图。
九、消防给水
采用生产用水和消防用水合用一个系统，现场防火采用消火栓系统。
1、现场消火栓布设
现场消防干管环状布臵，消火栓的直径65mm ，配备水带 25米，充实水柱为10米，则消火栓保护半径R = 25×0.9 + 0.71×10 = 29.6m 沿施工场地布臵15个消火栓可满足要求，具体位臵见平面图。
十、临时排水
施工现场采用明沟排水，截面为200×300mm ，卫生间排水采用分流制，粪水排至临时化粪池，采用塑料管暗埋或暗沟，再排至市政污水管网。
