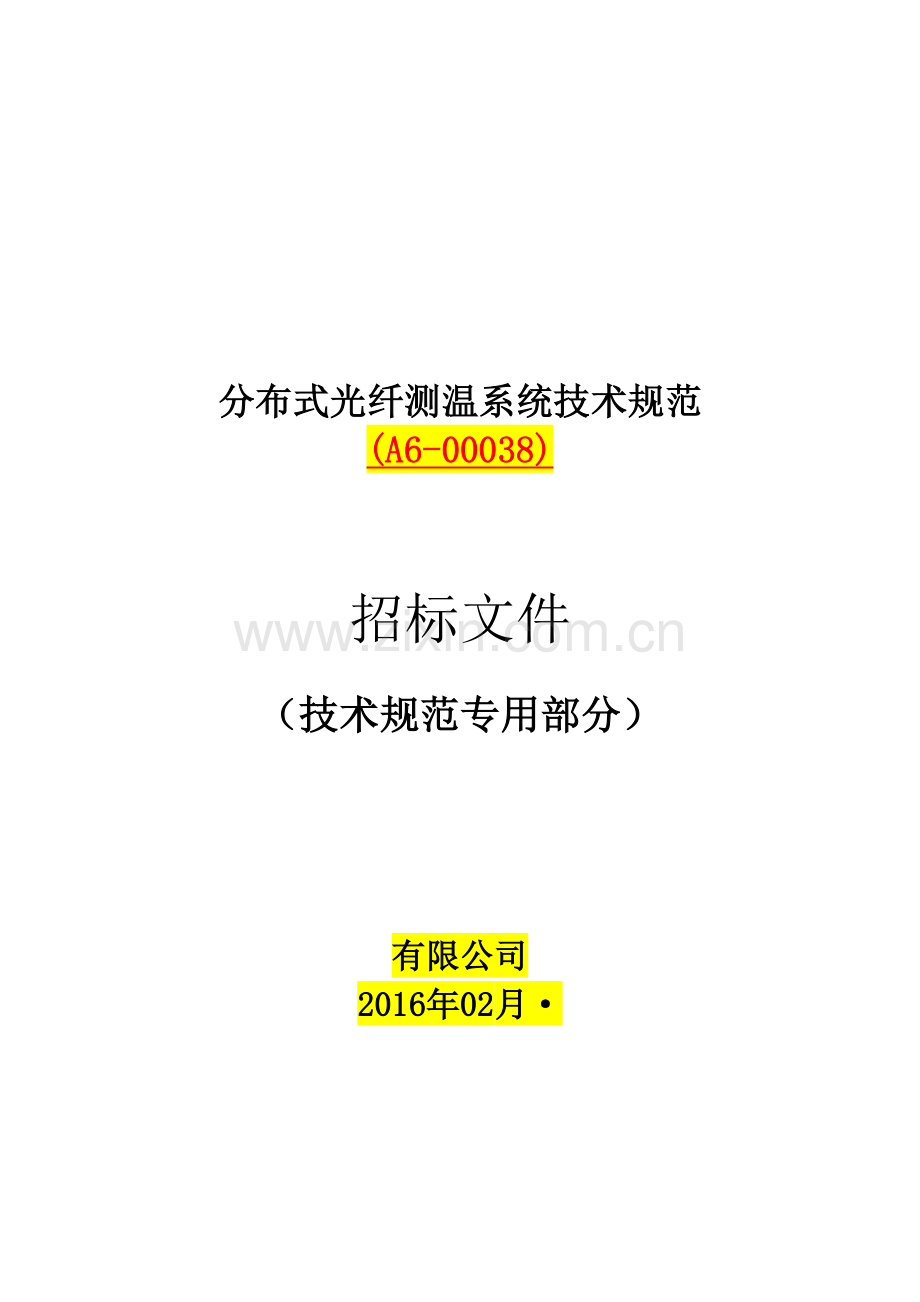

分布式光纤测温系统技术规范
(A6-00038)

招标文件
（技术规范专用部分）

有限公司
2016年02月·

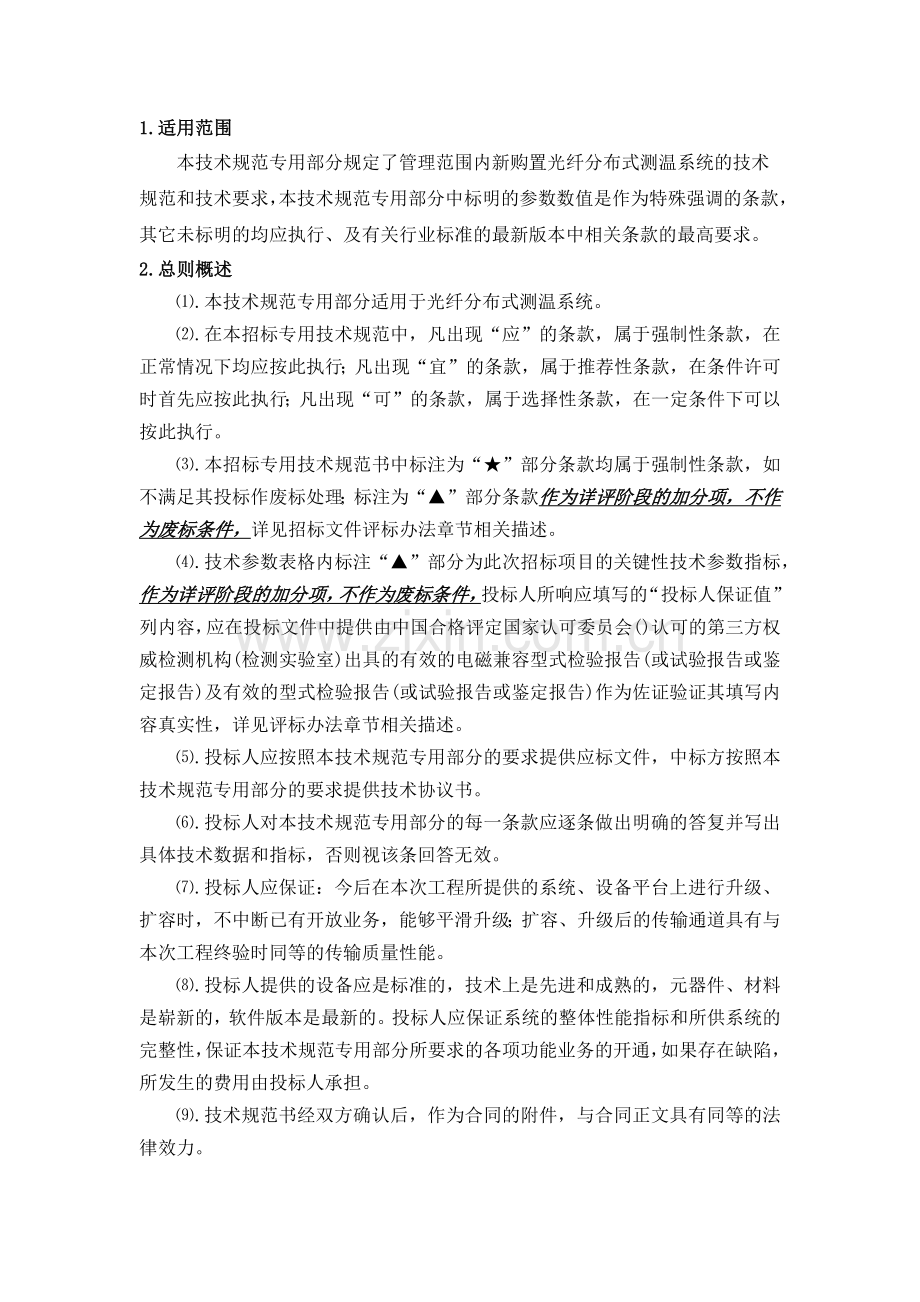

1.适用范围
本技术规范专用部分规定了管理范围内新购置光纤分布式测温系统的技术规范和技术要求，本技术规范专用部分中标明的参数数值是作为特殊强调的条款，其它未标明的均应执行、及有关行业标准的最新版本中相关条款的最高要求。
2.总则概述
⑴. 本技术规范专用部分适用于光纤分布式测温系统。
⑵. 在本招标专用技术规范中，凡出现“应”的条款，属于强制性条款，在正常情况下均应按此执行；凡出现“宜”的条款，属于推荐性条款，在条件许可时首先应按此执行；凡出现“可”的条款，属于选择性条款，在一定条件下可以按此执行。
⑶. 本招标专用技术规范书中标注为“★”部分条款均属于强制性条款，如不满足其投标作废标处理；标注为“▲”部分条款作为详评阶段的加分项，不作为废标条件，详见招标文件评标办法章节相关描述。
⑷. 技术参数表格内标注“▲”部分为此次招标项目的关键性技术参数指标，作为详评阶段的加分项，不作为废标条件，投标人所响应填写的“投标人保证值”列内容，应在投标文件中提供由中国合格评定国家认可委员会()认可的第三方权威检测机构(检测实验室)出具的有效的电磁兼容型式检验报告(或试验报告或鉴定报告)及有效的型式检验报告(或试验报告或鉴定报告)作为佐证验证其填写内容真实性，详见评标办法章节相关描述。
⑸. 投标人应按照本技术规范专用部分的要求提供应标文件，中标方按照本技术规范专用部分的要求提供技术协议书。
⑹. 投标人对本技术规范专用部分的每一条款应逐条做出明确的答复并写出具体技术数据和指标，否则视该条回答无效。
⑺. 投标人应保证：今后在本次工程所提供的系统、设备平台上进行升级、扩容时，不中断已有开放业务，能够平滑升级；扩容、升级后的传输通道具有与本次工程终验时同等的传输质量性能。
⑻. 投标人提供的设备应是标准的，技术上是先进和成熟的，元器件、材料是崭新的，软件版本是最新的。投标人应保证系统的整体性能指标和所供系统的完整性，保证本技术规范专用部分所要求的各项功能业务的开通，如果存在缺陷，所发生的费用由投标人承担。
⑼. 技术规范书经双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
⑽. 本技术规范书未尽事宜，由招标方和中标方在合同技术谈判时协商确定。
⑾. 有关文件应提供中文版本。
⑿. 本文件的解释权属于招标方。
3.投标人资质要求
⑴. ★投标人应是中华人民共和国境内注册的企业法人，应持有工商行政管理部门和税务部门颁发的且年审有效的营业执照和税务登记证或由国家登记管理部门颁发的且年审有效的含统一社会信用代码的营业执照；且注册资金应在壹仟万元(￥1000万元)及以上人民币(外币按投标截止当日汇率折合)，不接受所投标国产设备/系统的代理商、经销商投标。
⑵. ★投标人及制造商应具备权威机关颁发且年审有效的9001:2008质量管理体系认证证书或等同的质量保证体系认证证书；若处于年审或换证阶段，应提供截标日前三个月内由年审认定机构开具的有效性证明文件原件或复印件。
⑶. ★投标人应具备由中国电子信息行业联合会认证颁发且年审有效的信息系统集成及服务二级及以上资质或由省、自治区、直辖市住房和城乡建设主管部门颁发的且年审有效的建筑智能化工程专业承包二级及以上资质或由省、自治区、直辖市住房和城乡建设主管部门颁发的且年审有效的电子与智能化工程专业承包二级及以上资质；若处于年审或换证阶段，投标人应提供投标截止日前三个月内由年审认定机构开具的有效性证明文件原件或复印件。
⑷. ▲投标人应具备由省、自治区、直辖市人民政府建设主管部门颁发且在有效期内的建筑施工企业安全生产许可证；若处于年审或换证阶段，应提供投标截止日前三个月内由年审认定机构开具的有效性证明文件原件或复印件。
⑸. ▲投标人拥有电力内施工的经验，应拥有包括光时域反射仪、光纤熔接机等主要施工设备。
⑹. ▲投标人应具备系统应用软件开发、维护、升级等能力并具备协助招标人进行系统组网和接口协议的开发能力；应提供合作开发项目的接口软件和技术支持，并保证合作开发项目的成功。
⑺. ▲投标人应有良好的财务状况和商业信誉，没有处于被责令停产、财产被接管、冻结或破产状态，有足够的流动资金来履行本项目工程合同；并在投标文件中提供开标日前三个月内由其基本账户银行开具的银行资信证明的原件或加盖投标人单位公章的复印件(银行资信证明可用银行提供格式填写)和投标人近三年度会计事务所审计后的资产负债表、现金流量表、损益表和审计报告(复印件)；若有银行信用等级证书，请一并提供该证书复印件。
⑻. ▲投标人近三年内(累计时间指投标之日起前三年，以下累计时间相同)应在国内供电企业110及以上高压电缆测温领域累计销售业绩10套(以系统内分布式光纤测温主机的数量计算)及以上且测温光缆长度在100公里及以上且至少有5套在与规范条件相同或较规范条件更为严格的条件下运行一年及以上的成功运行经验；并在投标文件中提供中标通知书复印件，至少包含首页、供货数量页、签章页的供货合同复印件，能够体现与本次投标产品类似的货物清单或技术协议供货清单及运行业绩用户使用证明材料。
4.应标文件内容
投标人应在接到本技术规范专用部分书后提交应标文件，应包含文字材料6份，电子版材料（光盘形式）2份，将商务和技术部分分开。内容如下：
⑴. 设备和系统组成方案和推荐方案的详细描述和技术比较；
⑵. 系统和每个站点设备的方框图、分类表等辅助资料；
⑶. 设备配置及材料清单
⑷. 所供设备含网络交换机、路由器时，应满足本技术规范专用部分最低配置标准，提供市场主流机型，并列出型号及详细配置情况，
⑸. 同类产品销售业绩；
⑹. 对本技术规范专用部分中技术要求作一一应答和说明，提供详尽的技术数据，并应给出技术偏差表；
⑺. 提供的系统设备组成应满足本技术规范专用部分各章的要求，如果投标人提出满足招标方系统整体要求的变通方案，请指出方案差异并解释建议书更改方案的原因；
⑻. 在建议书中给出的设备技术参数均应是保证值，以表格形式给出设备技术保证值。
⑼. 明确设备的质量验证及有关的试验及试验标准；
⑽. 工程分工界面及工程进度表；
⑾. 设计联络会、厂验、技术培训计划；
⑿. 售后服务的保证；
⒀. 工程整体造价，详细的分项硬件、软件报价；
⒁. 其它需要说明的事项。
5.技术协议书内容
5.1 如果投标人中标，应提供包括以下内容的中文技术协议书：
⑴. 系统方案简要描述；
⑵. 设备配置清单（包括备品备件清单）；
⑶. 所供设备含路由器、交换机时，应详细列出配置，说明网管数据库及图形的至少两种备份方式；
⑷. 设计联络会、厂验、技术培训计划；
⑸. 设备技术保证值（以表格形式给出）；
⑹. 技术偏差表；
⑺. 工程分工界面；
⑻. 工程进度表。
5.2 技术协议书作为合同的一部分，与应标文件、澄清文件具有同等法律效力，发生差异时，以技术协议书为准。
5.3技术协议书要求简洁、明确、完整。
6.工程项目概况
为掌握电缆的负荷变化、加强对电缆的运行监控，在110变电站配置包含光纤测温服务器、光纤测温主机、以太网交换机及显示软件等软硬件信息汇集控制设备的光纤测温监控柜1套，并且沿新建高压电缆线路A、B、C三相电缆表层敷设一条测温光纤，温度感测多模光缆总长公里。
本工程测温设备所采集的数据将远传至监控中心，并接入电缆网运行监控系统中。
6.1.货物采购清单
设备名称
规格型号
主要技术参数
单位
数量
光纤测温服务器

4U机架式，®™i5四核64位处理器，主频3.1G，4内存及1T硬盘，支持硬件状态监控，支持驱动器，支持单2电源或冗余电源，支持2.0接口，支持双10/100/1000网络控制器，带的高效300W 电源和易于维护的双冷却风扇，机箱前面板上的系统状态指示灯可显示电源、硬盘和系统电压的运行情况。
台
1
工业级液晶显示器

标屏448×491×42.5(宽×深×高)，集成17寸液晶显示器、键盘、鼠标为一体，折叠后高度只有1U的液晶套件，抽屉式安装方式，分辨率可达1280×1024，外接1台2接口的服务器或工作站；标配1根1.8米的接口信号线。
台
1
光纤测温主机

8通道8公里，仅接受进口整机品牌投标
台
1
光开关(内置)

内置光开光，均为8公里
只
1
继电器模块

具备48路无源干节点联动输出信号，与火灾报警控制系统联动，满足防火门控制要求
台
1
光纤终端盒

1U机架式光缆终端盒，24芯，430×250×70(W×D×H)，采用优质钢材料经电镀喷塑而成，也可采用材料，外形美观，结构牢固，任用户选择；终端盒可单独完成光缆和光纤的熔接。
套
1
显示软件

具有友好的中文操作界面，可显示全程分区图及其温度分布曲线；可显示系统监测曲线、系统参数；可显示重点监测点的温度随时间变化曲线；具有定温报警(设定最大温度/最低温度值)、差温报警(实时温度与平均温度差别过大，用于判别局部过热点)、温升过快报警、光纤破坏报警、装置异常等报警功能。
套
1
动态载流量软件包

具有友好的中文操作界面，可显示全程分区图及其温度分布曲线，系统温度测量偏差绝对值≤0.5℃，系统定位偏差绝对值≤0.5米，系统空间分标率≤1.0米，系统单通道测量时间为20秒，系统能够在温度超限、温升速率及功能异常等情况下发出正确的报警信息。
套
1
以太网交换机

三层全千兆以太网交换机，采用标准机箱，端口形态为24个10/100/1000M电口，4个口(4个100/1000M 插槽，4个10/100/1000M电口)，交流电源供电，提供丰富的策略、强大的、保护倒换机制，支持静态路由和动态路由，无阻塞三层转发。
台
1
电源系统

2U机架在线式，额定容量为1，外接4组2U机架式电池模块(电池规格为127.2电池)，转换时间为0，电源效率为95%，输出电压为220(1±2%)，输出频率范围为50(1±0.2%)；保证停电后2个小时内可正常供电。
套
1
光纤测温监控柜

800×1000×2260(W×D×H)，含16两个；最大静载达500，移动承载350；可方便拆卸的左右侧门和前后网格门；工艺精湛、尺寸精密。
套
1
温度感测多模光缆

采用2芯多模50/125μm的独立光纤光缆，光缆外护套为高性能的低烟无卤素阻燃热塑型材料，填充增水性材料保护光纤，黑色或红色，带长度计米标志，直径3.2±0.2，测温光缆具有优良的热传导特性、机械性能、防护等级及抗腐蚀特性。

光纤捆扎带等

光纤分布式测温系统成套安装附件，包含不限于尼龙扎带、挂钩膨胀螺丝、光纤尾纤及其他安装附件等。
套

光纤接续盒

室外光缆接头盒，24芯，二进二出，体由高工程塑料注塑成形，有良好的抗碱盐腐蚀、耐老化性能，且表面光洁美观，机械结构牢固，具有顽强的抗野外环境的性能，能抵受剧烈的气候变化和恶劣的工作环境，防护等级达66。
套
1
光缆尾纤

斜8度研磨，多模50/125μm，插入损耗＜0.3，回波损耗＞35，符合 326规格和标准
条
8
6.2.项目交货地点
详见商务部分。
6.3.项目交货时间
详见商务部分。
7.技术要求
7.1.一般规定要求
⑴. 光纤分布式测温系统设备材料应该是符合相关工业标准的优质产品，对于国家有关强制性标准及规定，应满足其要求。
⑵. 光纤分布式测温系统设备材料应具有良好技术性能和稳定性能，并充分考虑工程特点和现场实际情况，对系统设计、设备配备和布置等进行优化，并留有扩充余量，最后选取最合适的方案。
⑶. 光纤分布式测温系统设备材料应是技术和工艺先进并经过稳定运行实践，且已被证明是可靠成熟的产品。
⑷. ▲此次招标分布式光纤测温主机(线性光纤探测器)仅接受进口整机品牌投标，投标人应提供近三年内(累计时间指投标之日起前三年，以下累计时间相同)的海关进口货物报关单，海关进口货物报关单所载述的起运国(地区)应与投标产品的原产地相符，并且载述的产品信息应与投标产品相类似。中标方供货时应附本批次海关进口货物报关单，使用部门将核对设备型号及编码。
报告首页应盖有章
⑸. ▲投标人选用的分布式光纤测温主机应提供由中国合格评定国家认可委员会()认可的第三方权威检测机构(检测实验室)出具的有效的电磁兼容型式检验报告(或试验报告或鉴定报告)及有效的型式检验报告(或试验报告或鉴定报告)，报告首页应盖有章。

⑹. ▲投标人选用的分布式光纤测温主机(可恢复式线型光纤差定温火灾探测器)应提供由国家消防电子产品质量监督检验中心依据国家标准21197-2007《线型光纤感温探测器》出具的有效的型式检验报告(或试验报告或鉴定报告)，报告首页应盖有章和章。
报告首页应盖有章

⑺. ▲投标人选用的分布式光纤测温主机应提供由中国合格评定国家认可委员会()认可的第三方权威检测机构(检测实验室)依据3836进行审查和检验出具的有效的防爆合格证。
⑻. ▲投标人选用的分布式光纤测温主机的激光源应提供由国家级法定计量技术机构出具符合60825-1《激光产品的安全 第1部分设备分类、要求》规定的 1M等级标准的认证测试报告。
⑼. ▲投标人选用的分布式光纤测温主机应提供国内电力行业权威科研机构或具有中国合格评定国家认可委员会()认可和国家计量认证()资质的国家级法定计量技术机构出具的有关温度测量精度和空间测量精度的检验报告。
⑽. ▲投标人提供的分布式光纤测温系统软件应拥有自主知识产权，应提供由中华人民共和国国家版权局认证颁发的计算机软件著作权登记证书，证书载述的著作权人应是投标人自身。
⑾. 由于熔接、外力等因素引起光缆某点损耗达到0.1时，投标人所投标产品在任何测量点的测温精度应不受影响。
⑿. 光纤光缆接头盒、终端保护盒应具备高防水密封性能。
⒀. 在电缆终端及中间接头处测温光缆上挂设铝质标牌(40×40)，标识测温光缆编码、测温光缆起止点变电站站名、距起点长度、分区号等信息。
7.2.系统功能要求
⑴. 分布式光纤测温系统应具有连续测温功能，能检测电缆温度变化情况，报警数据可在软件中设置，每个区域至少应能独立设置5个报警参数：最高温度报警、温度上升速率报警、最高温度与平均温度差值（局部过热点）报警、光纤破坏报警、装置异常等报警，不同的区域应能独立报警。报警方式除主控机屏幕显示和音响报警基本要求外，并具有报警输出端口。
⑵. 光纤测温系统在空间分辨率±1米，8公里测量范围条件下，温度精度为±1℃时，单通道总测量时间不超过60秒；能显示每个区域温度情况、实时曲线、历史曲线及所在区域电缆信息，可方便查询任意时段历史数据。
⑶. 主监控软件为多窗口控制中文界面，完全按照用户的逻辑视图（电缆回路）展示所有用户界面；
⑷. 实时显示线路上的温度分布曲线、各点温度随时间变化曲线。
⑸. 可按照用户鼠标选定显示任何一局部温度细节。可同时呈现多至20个实时图形窗口；
⑹. 实时显示线路上的温度变化的分布曲线，计算变化的时间步长分别为日，小时和实时周期；
⑺. 主视图为电缆布局图或接线图，并注有所有关键指标，鼠标双击任一电缆对象，则显示电缆的分布温度和有关的具体视图。
⑻. 出现报警信号时自动切换到报警总画面及故障信号所在区域的分布图，并显示故障区域最高温度。
⑼. 可手机短消息报警，报警分工作级和管理级两层，按照事件的重要级别发送到工作层人员和全部人员(包括负责人)；
⑽. 报警功能：分布式光纤测温系统应具有连续测温功能，能检测电缆温度变化情况，报警数据可在软件中设置，每个区域至少应能设置5种报警类型：最高温度报警、温度上升速率报警、最高温度与平均温度差值（局部过热点）报警、光纤破坏报警、装置异常等报警，不同的区域应能独立报警。报警方式除主控机屏幕显示基本要求外，并具有报警输出节点；
⑾. 可通过测量出的温度数据分析出当前电缆的载流量；
⑿. 分区测量：能对测量区域在长度上进行分区，对某些区域进行局部重点监测。
⒀. 通讯规约：温度监测系统的测量数据按照60870-5-103、60870-5-104通讯规约传送至监控中心电缆状态监测主站系统。
⒁. 可记录十年内历史信息（取样间隔不大于1小时）。
7.3.技术参数要求
7.3.1　光纤测温服务器技术参数要求
技术参数名称
要求值
投标人保证值
基本结构
机箱材质
高强度钢

磁盘空间
3个半高的5.25＂驱动器及1个3.5＂驱动器的安装位置

冷却系统
后面板电源上的32冷却风扇(吹出)、前面板带过滤网的86冷却风扇(吹入)

键盘连接
在前后面板均有预先的键盘插孔

按键类型
复位、电源开关、键盘锁定开关

指示灯
电源、硬盘、键盘指示灯

扬声器
8瓦

机箱尺寸
482×177×470.4

机箱重量
19

底板参数
插槽
5个插槽/1个*16插槽/1个*4插槽

板
8层，包括地线和电源层

指示灯
+5V、-5V、+12V、-12V指示灯

参数
系列
®™i5

主频
3.1

最大睿频
3.4

总线类型
总线

核心数量
四核心

线程数
四线程

制作工艺
32纳米

三级缓存
6

64位处理器
是

扩展槽
×16
4.0 单通道1槽

×1
1.0 单通道2槽

3233，4槽

内存参数
内存控制器
双通道3 1066/1333/1600

最大支持容量
16

内存插槽
240 ×4

内存类型
3

内存频率
1333

内存校验
校验

内存容量
4

硬盘参数
接口类型
4个接口

最大容量
每个接口支持容量最大4的硬盘

配置硬盘容量
1T

光驱参数
光驱类型
蓝光刻录机，建兴312

产品颜色
黑色

安装方式
内置

接口类型

缓存容量
8

16X

图形处理
控制芯片
3100，支持最大共享显存384

附件卡
×16槽

网络参数
网络界面
10/100/1000

控制芯片
1 82573L，
2 82573L

网络接口
45×2

参数
最大传输速率
300

接口

1

最多6个(前4后2)

音源
2(，)

串口
6(4232，2232/422/485)

并口
1()

看门狗定时器
输出
系统复位

间隔
1～255程序可控

电源参数
额定功率
250W

输入范围
100-240，50-60，10A

输出电压
+5V，30.0A、-5V，0.3A
+12V，15.0A、-12V，0.8A

安全性能
等认真

环境参数
工作温度
0～55℃

非工作温度
-20～70℃

7.3.2　工业级液晶显示器技术参数要求
技术参数名称
要求值
投标人保证值
基本参数
产品类型
机架式

产品结构
1U

液晶显示屏
显示屏类型

分辨率
1280×1024

可视面积
17＂

色彩显示()
16.7M

亮度
250²()

对比度
600:1()

背光灯
1灯型

像素间隔()
0.297(H)×0.297(W)

可视角度
140º(H)×120º(V)

＞50,000小时

工作电压
3.3

功耗
＜20W

键盘
接口
2混插

使用寿命
＞10,000,000次

按键设计
99键(82键主键盘+17键独立数字键盘)

兼容
支持9× 20007

鼠标
接口
2混插

使用寿命
＞1,000,000次

分辨率
＞1000点/英寸，(40点)

滚轮
支持滚轮功能

操作系统
支持9× 20007

内置电源模块
交流电源输入()
90V—264

使用寿命
＞60,000小时(25℃)

按键
操作键
4×圆钮右上方

电源
1×圆钮右上方

外壳颜色
黑或可选

控制端口数量
1

整机功耗
≤36W

工作温度
0～50℃

仓储温度
-20～60℃

机身尺寸(宽×深×高)
448×491×42.5

7.3.3　分布式光纤测温主机技术参数要求
技术参数名称
要求值
投标人保证值
最大测量范围
不小于8公里

测试通道端口
8

温度精度
(最大测量范围内)
▲±1℃（8公里，60秒测量），优选测量时间短的。

空间分辨率
(最大测量范围内)
▲±1米

单通道测量时间
不大于60秒，优选测量时间短的。
(在空间分辨率为±1米，8公里测量范围条件下，温度精度为±1℃时）

测温主机寿命
大于20年，非工控机，独立运行

操作系统
7以上中文版

串行接口
232/485

接口
≥2个

测量分区
≥128个

激光源工作寿命
≥20年

激光源安全级别
▲达到60825-1 1M

光转换开关寿命
≥20年，开关次数不小于25亿次，优选寿命较长的设备。

光转换开关
不接受机械式（继电器）转换开关

静电放电抗扰度
▲符合17626.2规定3级及以上

射频电磁场辐射抗扰度
▲符合17626.3规定3级及以上

电快速瞬变脉冲群抗扰度
▲符合17626.4规定3级及以上

浪涌(冲击)抗扰度
▲符合17626.5规定3级及以上

工频磁场抗扰度
▲符合17626.8规定5级标准

电压暂降、短时中断和电压变化抗扰度
▲符合17626.11规定电压突变70％持续时间10003次及短时中断0％持续时间1003次正常工作

阻尼振荡波抗扰度
▲符合17626.12规定3级及以上

各回路对地间绝缘电阻
▲≥20MΩ

各回路对地间介质强度
▲额定绝缘电压＞60V能承受2.0工频电压或额定绝缘电压≤60V能承受0.5工频电压，历时1，且无击穿、闪络及元器件损坏现象

各回路对地间冲击电压
▲额定绝缘电压＞60V应能承受1.2/50μs、开路电压为5的标准雷电波的短时冲击或额定绝缘电压≤60V能承受1.2/50μs、开路电压为1的标准雷电波的短时冲击试验，允许闪络，但不应出现绝缘击穿或损坏现象

振动耐久性
▲符合15153.2规定的级

测温设备环境温度
▲-5～+45℃

测温设备恒定湿热
▲温度40℃，相对湿度93％

供电电源
▲220V±20％

通信端口
接口10/100M以太网口

配套光纤规格
50/125μm多模光纤

主要设备产地
投标人提供且海关进口货物报关单所载述的起运国一致

7.3.4　测温监控柜内交换机技术参数要求
技术参数名称
要求值
投标人保证值
主要参数
产品类型
全千兆以太网交换机

应用层级
三层

产品类型
机架式

产品结构
1U

传输速率
10/100/1000

交换容量
56G

包转发率
40

地址
32K

数目
4094个

端口参数
端口结构
模块化

端口数量
28个

端口描述
24个10/100/1000M电口，4个口(4个100/1000M 插槽，4个10/100/1000M电口)

传输模式
全双工/半双工自适应

功能特性
基础特性
支持和转换
环路检测、广播风暴抑制
端口镜像、二层协议透传L2
端口环回L123

路由
路由容量8K、静态路由100条
动态路由、策略路由、

、 v6、18，61，82、 、

支持信任端口，，，模式
流分类(、、)和流策略(流量限速、重定向、重标记)
队列调度 (, , , , )
基于接口和的流量限速、带宽保证

组播
支持1，v2，v3报文
支持静态组播组配置
支持
支持组播拷贝、支持组播
支持组播代理、支持组播过滤

安全性
, , ，，，，1X
安全，黑洞，地址数目限制
端口隔离，端口环路检测

业务保护
端口保护、链路聚合、故障转移
以太网线形保护倒换( G.8031)
以太网环形保护倒换( G.8032)

维护管理
(802.3)、(802.1)
Y.1731
层2和层3的

系统管理
、集群管理、12、、123，系统日志、告警管理和性能统计
硬件监控(风扇，电压，温度)，运行系统监控(，内存，堆栈)
双系统

其它参数
电源电压
100-240V，50-60

电源功率
＜35W

产品尺寸
440×160×43.6

产品重量
≤5.0

电源口防雷
共模6

业务口防雷
1

工作温度
0-50℃

工作湿度
10％-90％(非凝露)

7.3.5　测温监控柜内电源技术参数要求
技术参数名称
要求值
投标人保证值
额定容量
1

输入参数
输入电压范围
115～300

输入频率范围
40～60(可调整)

输入功因
＞0.97

电池参数
外接电池标称电压
36V

电池形式
阀控式铅酸蓄电池

电池数量
4组127.2电池模块

输出参数
电压
220(1±2％)

频率
与输入同步(市电模式)

50(1±0.2％)(电池模式)

超载能力
110％～150％30s，150％以上300

插座形式
国际插座

插座数量
2

转换时间
停电/复电
0

指示灯

负载指示灯、电池供电指示灯、运行状况指示灯

警报声音
电池放电
当输入电压掉电时每4秒叫一次，当电池用尽是每秒叫一次

电池异常
长鸣

自动重启通讯界面
232
电池后，市电市电恢复正常时，可重新启动；市电异常、断电、电池容量、遥控开关机、状态指示等智能监控功能

选购件
卡、400卡

环境参数
工作温度
0℃～40℃

工作湿度
10％～90℃

7.3.6　外置测温光缆技术参数要求
外置式测温光缆采用2芯多模50/125μm光纤，内有不锈钢螺纹铠装护套的保护，光缆外护套为高性能的低烟低卤素阻燃（不延燃）热塑型材料，测温光缆具有优良的热传导特性、机械性能、防水性能、防潮性能及抗腐蚀特性，同时还应能抵抗昆虫及啮齿动物的啮咬。
技术参数名称
要求值
投标人保证值
光纤模式
50/125μm多模光纤

光纤芯数
2芯

外部直径
不大于6

保护套型式
不锈钢螺纹铠装护套

外护套材料
低烟低卤，阻燃型热塑材料

抗张强度
工作时不小于400N
敷设时不小于800N

抗压强度
工作时不小于30010
敷设时不小于100010

允许的曲率半径
工作时光缆外径的15倍
敷设时光缆外径的20倍

衰减系数
≤2.7850
≤0.51300

温度范围
安装：-5℃～50℃
长期：-20℃～85℃
短时（60）：-20℃～150℃

使用年限
30年

8.技术偏差表
投标人应在本节以表格形式给出与技术规范书的意见和差异。
招标编号：
技术偏离表
分标编号： 包号： 项目名称：
序号
招标文件条目号
招标文件条款
投标偏差
偏差说明
1
……
……

2
……
……

……
……
……

投标人声明：针对本招标标的，除本表已列明偏差外，我们接受招标文件规定的其余全部技术条件，并承诺按照招标文件规定的技术条件提供对应产品和服务。

投标人名称：
(盖单位公章)

法定代表人或授权代理人(签名)：

日 期：
年 月 日
9.质量保证体系和技术服务规范
投标人应根据招标方的工程进度免费为电缆分布式光纤测温系统提供整体方案、专用工具、安装调试、试运、培训、验收、技术服务、现场督导等各方面工作。
服务内容
人数
天数
地点
培训
4
7
招标方所在地
安装督导
1

招标方所在地
厂验
4
7
投标人填写
9.1.投标人应提供的质量保证及承诺
⑴. 投标人应对合同设备的设计、材料和零部件选购、加工、制造、试验等过程建立严格的质量保证体系，并在合同的整个制造过程中严格按其执行。投标人提供的所有设备均应附有制造商发出的，有投标人签字的检查记录、质量保证书和试验报告。
⑵. 投标人应保证其所提供的所有设备都是全新的，未使用过的，且按最佳方式进行设计和制造。采用的是优质材料和先进工艺，并在各方面符合合同规定的质量、规格和性能要求。
9.2.出厂检验
⑴. 出厂检验应在设备生产完毕、发货前进行。
⑵. 招标方参加出厂检验的人数及时间见投标要求。
⑶. 招标方将按照合同设备清单清点合同设备数量。
⑷. 出厂检验的工作语言及所提供的资料为中文或英文，当同时使用中文和英文时，中文优先。
⑸. 厂验测试合格后，由双方共同签署出厂检验合格证书。该证书并不能免除投标人对工程安装、调测及验收的责任和义务。
9.3.工程安装、调试及验收
⑴. 投标人应提供参加工程合同设备安装、测试及验收的人数和工作时间，参加设备安装测试及验收人员应熟悉合同设备和合同内容，并具备一定的实践经验。
⑵. 投标人在安装前应向招标方提供技术人员的名单及其本人具备安装调测验收合同设备的资质文件。
⑶. 投标人应对设备安装提供技术指导，对每种设备的正确安装首先进行实际示范指导，在设备安装过程中，投标人应对设备的安装质量进行检查以确保安装正确。
⑷. 投标人将负责设备加电及初始化工作，并按合同要求对设备各项指标进行测试，其测试结果应满足本技术规范专用部分的要求，招标方给以必要的配合。投标人将测试记录全部移交给招标方代表，经招标方同意作为验收依据。
9.4.故障件返修
故障件返修是指投标人对用户处发生故障的投标人产品进行修理，使其恢复正常功能服务。
9.4.1 保修期内，投标人应承诺免费维修故障盘。
9.4.2 保修期外，故障件的修理价格不应超过设备合同单盘价格的15％。
9.4.3 保修期外，超出投标人承诺的年坏板率以上的故障件的维修费用（包括不可修复的坏板的更换费用）以及因该板卡损坏导致的技术支持等费用均由投标人承担，招标方不再承担任何费用，故障件的维修费用按一年内故障的先后顺序计算。
9.4.4 投标人应承诺故障件的返修时间：国内维修≦1个月；国外维修≦2个月。
9.4.5 故障件的返修率应保证在工程初验后至保修期结束之间内，投标人应承诺同种坏盘的返修率不超过2%，若超过此比率，在每多坏4块机盘的情况下，投标人应承诺向招标方免费提供1块此种新盘。
9.4.6 经投标人修复的故障件应提供18个月的保证期；在保证期内设备如出现同样故障，则投标人将负责免费修理并承担由此产生的其他直接费用。
9.4.7 投标人在故障件返修回招标方的同时，应提交详细的设备件故障分析报告，并提出如何积极防范此种故障的建议。
9.5.故障响应
9.5.1 保修期内，对于系统出现的问题首先通过24小时的热线电话解决，如通过电话解决不了，则投标人人员应到现场指导处理，全部实际发生的费用由投标人承担（包括交通费和住宿费等）。
9.5.2 故障排除后，投标人技术人员应针对本次故障出现的原因和故障排除方法对用户进行现场培训。
9.5.3 保修期外，投标人应按照已同意及签定的售后协议书或售后服务条款上的要求提供服务。该项服务支撑费用在售后协议书或售后服务条款上明确，本报价不含此费用。
9.6.技术培训
9.6.1 投标人对招标方的技术人员进行技术培训。技术培训应在具备合同设备培训条件的培训中心进行。
9.6.2 招标方参加技术培训的人数及时间见投标要求，具体起止时间双方根据合同在设计联络会上确定。培训日数的计算为工作日，不包含节假日时间。
9.6.3 投标人应选择有教学实践经验的教师对招标方人员进行相关设备和系统理论及实际操作方面的培训，招标方将选派有实际工作维护经验和一定技术理论水平的人员参加，投标人应根据招标方的培训时间长短，做出培训方案，该方案应包括课程名称、课程内容、课程目标和课时安排表等。通过培训使招标方人员能够掌握合同设备和网管系统的基础知识、性能特点、技术要求和实际操作，并能相对独立地进行日常的操作、管理、维护和指配，对常见故障可进行分析和处理。
9.6.4 投标人应在培训前做出详细的培训计划并对培训的教师、培训设施、教室、上机操作等做出详细的安排，以保证招标方人员能够顺利地完成培训课程。
9.6.5 投标人应为招标方参加培训的人员提供足够的教学资料、相关设备手册以及必要的参考资料等。
9.6.6 培训内容应包括理论和相关设备的实际操作两部分，实际操作应占到课程时间的二分之一，投标人应保证使每个招标方培训人员均达到不低于三分之一的实际操作时间。
9.6.7 投标人应在培训结束时对参加培训的招标方人员进行培训考试并将考试成绩提交给招标方保存，对于考试成绩合格者颁发培训合格证书。
9.6.8 工程技术培训的工作语言及所提供的资料为中文。
9.6.10 保修期内，因投标人原因发生的每次系统变化，投标人应及时提供全部资料，并重新进行相关培训。
9.6.11 在设备施工安装过程中，投标人应对招标方的技术人员进行常规现场培训。投标人尤其应对招标方的随工技术人员进行重点培训，使招标方的技术人员具有安装操作系统网管软件和进行日常维护管理的能力。
10.报价要求
⑴. 投标人应根据系统的设备配置提供所需机柜(机柜应包括电源和其他必要的公共部分)，并根据本工程采购清单中的设备数量，配置设备子架的单元盘，提供每站的机柜配置图。
⑵. 投标人应分别列出各种设备及其基本单元的单价及工程总价。
⑶. 投标人应提供安装材料、专用工具和技术文件的报价，应能满足所供设备的日常维护。
⑷. 投标人应根据附件中备品备件的要求提供详细的清单及报价。
