沪盛冷干机.pptx

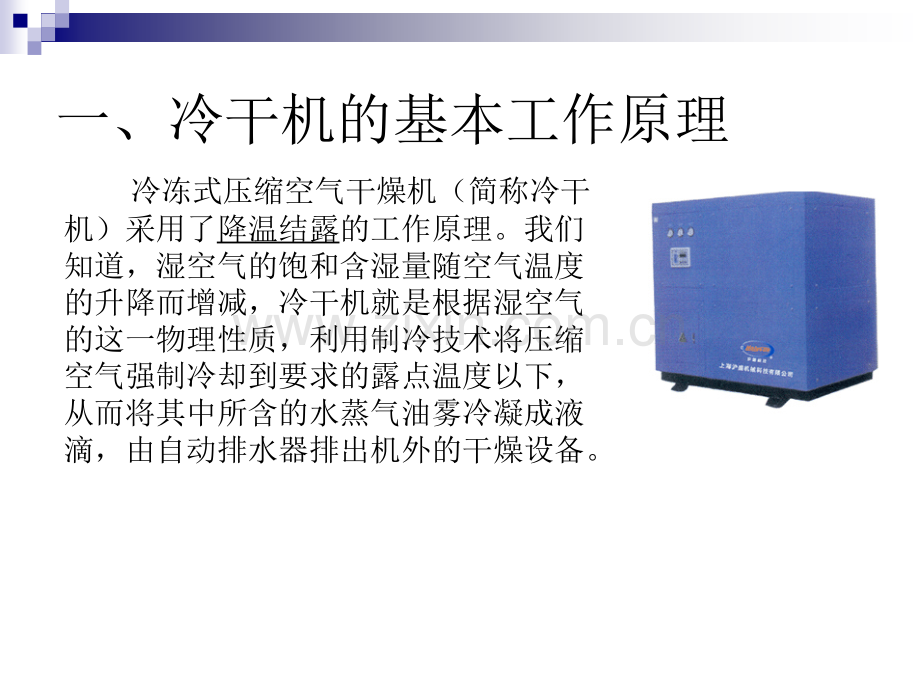

上海沪盛机械科技有限公司HSD系列冷冻式压缩空气干燥机一、基本工作原理二、工艺流程三、安装注意事项四、运转方法五、电器配线图六、机组保养七、故障排除八、过滤器使用注意事项一、冷干机的基本工作原理 冷冻式压缩空气干燥机（简称冷干机）采用了降温结露的工作原理。我们知道，湿空气的饱和含湿量随空气温度的升降而增减，冷干机就是根据湿空气的这一物理性质，利用制冷技术将压缩空气强制冷却到要求的露点温度以下，从而将其中所含的水蒸气油雾冷凝成液滴，由自动排水器排出机外的干燥设备。沪盛冷干机的六大优特点回热器逆流的设计保证充足的换热。三级排水系统，将冷凝液完全排出机外。采用电子排水器，不脏堵，排水更可靠。汽液分离器采用Hankison滤芯分离水分，分离效率高。采用液晶显示控制面板，数据显示直观，操作方便。制冷系统采用优质名牌配件，运行更加稳定。二、冷干机的工艺流程二、冷干机的工艺流程逆流换热滤芯分离三级电子排水空气进口空气出口三、安装注意事项三、安装注意事项n安装地点应通风，少粉尘，机器周围有足够散热和检修空间且不能在室外安装，以避免雨水及阳光直射；n冷干机般允许无基础安装，但地面必须平稳，牢固，而且要找平；n应尽量靠近用气点，避免管线过长；n周围环境中不应有可检测到的腐蚀性气体，尤其注意不能与氨制冷设备共处室。n在同一地方安装多台机组时，不能有机组散热网相对的情形。n请务必设置旁路配置，维护时备用。n压缩空气入口AIR INLET与压缩空气出口AIR OUTLET之连接，请使用活接头，并方便拆下。n配管时重量不要太大，且配管时不要过分用力。n为了不使尘埃等异物进入，配管内要充分喷气吹扫后才连接，请注意空气压缩机的震动不可传给干燥机。n冷干机电源与冷却水（水冷型）应独立设置。n冷干机排水管引入排水沟并加以固定。四、运转方法四、运转方法开机前准备开机前准备：1、检查机组是否安装正确（首次启动时检查）；2、检查机组电源是否在允许的电压下且稳定无波动；3、检查冷却水温度是否在允许范围内，并开启到适当位置；4、缓慢打开压缩空气入口和出口阀门；4、检查空气压力表、冷媒压力表及控制器显示是否正常开机开机 按“启动/停止”键开机，开机后观察冷媒高低压压力是否逐渐稳定在正常范围内，同时观察自动排水器是否正常。调节冷却水阀门到最佳大小。控制面板显示入口空气温度和露点温度。五、电器配线图K：空气开关C：交流接触器FR：热继电器COMP：制冷压缩机CJX：相序保护器R S T NCJXCCOMPFRU V WK六、机组保养六、机组保养l1、经常观察冷干机自动排水器是否正常，至少每月拆下来清洗一次；l2、经常观察冷媒高低压是否正常，并及时调整冷却水阀门开度至合适大小；l3、每周用吸尘器，刷子或喷枪清除设备上的灰尘等杂物。机组配电箱及线路板只能用风枪喷气清理。故障原因 原 因 分 析 处 理 方 法冷干机完全不能工作A、没有供电a、检查供电系统B、保险丝熔断b、更换保险丝C、断线c、找出断接处，加以修复D、线头松动d、重新加固 压缩机 不运转A、电源缺相或电压超出允许 范围a、检查电源，使电源电压在额 定范围内B、接触器不良，没有闭合b、更换接触器C、高、低保护开关不良c、调整压力开关设定值，或更 换损坏的压力开关D、热过载继电器不良d、更换热过载继电器E、控制线路线头松脱e、找出线头松脱处，重新接好F、压缩机的机械故障，如卡缸f、更换压缩机G、若压缩机为电容起动，则 起动电容损坏g、更换起动电容七、冷冻式干燥机解决方法冷冻式干燥机解决方法续 故障原因 原 因 分 析 处 理 方 法 冷媒高压过高，引起压力开关跳脱灯亮A、空气进气温度过高a、增加后部冷却器，改变进气温度，使进气温度达到要求B、风冷凝器由于通风不良或 冷却水循环量不足，造成 散热不良b、清洗冷凝器或水管路，加 大冷却水循环量C、环境温度过高c、改善通风条件 冷媒低压过低，引起压力天关跳脱灯亮A、压缩空气长时间不流动a、改善用气情况B、负荷过轻b、增加压缩气流量和热负荷C、热气旁通阀未打开或不良c、调节热气旁通阀，若阀已 损坏则更换D、制冷剂不足或泄漏d、加注冷媒或检漏并重新抽 真空，灌冷媒冷冻式干燥机解决方法续 故障原因 原 因 分 析 处 理 方 法压缩机运转电流过大，造成压缩机过热A、空气负荷过大，进气温度太高a、降低热负荷和进气温度B、周围环境温度过高，通风不良b、改善通风条件C、压缩机有较大的摩擦阻力c、更换冷冻机油或压缩机D、制冷剂不足，使其过热度太高d、充注制冷剂E、压缩过负高e、减少压缩机的起动次数F、主接触器，闭合不良f、更换接触器蒸发器内部冷凝水结冰 产生压力降A、空气流量太小，热负荷过轻a、增加压缩空气的流量B、热气旁通阀未打开b、调节热气旁通阀C、蒸发器排口堵塞c、疏通排污口D、由于环境温度变化大d、调节膨胀阀冷冻式干燥机解决方法续 故障原因 原 因 分 析 处 理 方 法冷干机能正常运转，但效果不佳主要是由于工况变化，使制冷系统的工作状态发生了变化，引起制冷阀件超出了自动调节范围必须重新进行人工调节，在调节各制冷阀件时，调节幅度适当控制每次旋转阀杆1/4圈1/2圈时运转10min20min后再观察制冷效果，若无变化或变化 不显著，可再调节 我们知道，冷干机是由“四大件”和许多附件所组成的相互联系而又相互影响的复杂系统，因此，一旦出了故障，我们不应该把注意力仅仅集中在某些局部上，而是要对整个系统进行全面检查，综合分析，只有这样，才能逐个消除凝点，最终找到产生故障的真正根源。另外，我们在冷干机进行维修保养时，应注意保护制冷系统以防管路断裂、损伤引起冷媒泄漏。八、过滤器在使用中应注意哪些事项：n注意实际使用的压力、流量、温度等参数是否在过滤器的允许范围内，并注意上述参数在使用过程中是否有较大变化。n应注意所过滤的空气及周围环境空气中有无腐蚀性气体。避免滤芯材料和过滤器壳体造成损坏；n应随时注意过滤器进出气之间的压力差，在正常情况下，滤芯压力降随使用时间缓慢增加，当达到最大允许压力降时提示滤芯工作寿命终了，应及时更换滤芯；n应注意过滤器底部自动排水器工作是否正常，如自动排水器堵塞将造成壳内积水，严重影响过滤器的正常工作。n在工作中，过滤器外壳承受压力，在更换和或拆卸过滤器时，必须先将壳内压力卸掉。过滤器如有泄漏现象，切忌带压补漏。n适用条件：在允许使用的范围之内。谢 谢 大 家
