试题
机电公司电工资格考试
维修电工模拟题
一、选择题（第1题～第80题，选择一个对的的答案，将相应的字母填入题内的括号中，每题1分，满分80分）
1．电路图是根据（ d ）来具体表达其内容的。
A. 逻辑图 B. 位置图
C. 功能表图 D. 系统图和框图
2．根据表达信息的内容，电气图分为（ b ）种。
A. 1 B. 2 C. 3 D. 4
3．在电气图上，一般电路或元件是按功能布置，并按工作顺序（ d ）排列的。
A. 从前向后，从左到右 B. 从上到下，从小到大
C. 从前向后，从小到大 D. 从左到右，从上到下
4．阅读C522型立式车床控制原理图时要先看（ a ）。
A. 主电路 B. 辅助电路
C. 照明电路 D. 整流电路
5．阅读电气安装图的主电路时，要按（ b ）顺序。
A. 从下到上 B. 从上到下
C. 从左到右 D. 从前到后

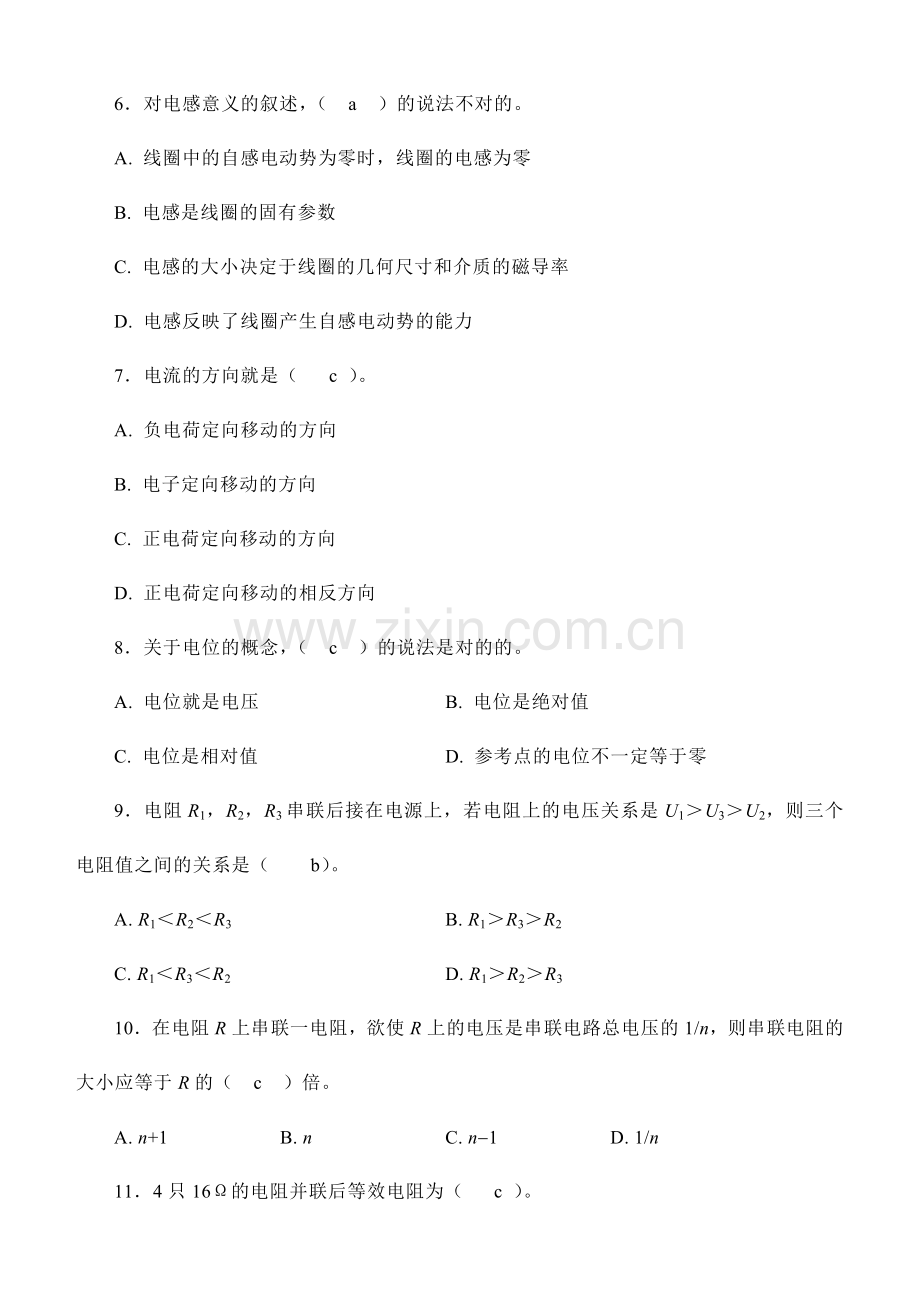

6．对电感意义的叙述，（ a ）的说法不对的。
A. 线圈中的自感电动势为零时，线圈的电感为零
B. 电感是线圈的固有参数
C. 电感的大小决定于线圈的几何尺寸和介质的磁导率
D. 电感反映了线圈产生自感电动势的能力
7．电流的方向就是（ c ）。
A. 负电荷定向移动的方向
B. 电子定向移动的方向
C. 正电荷定向移动的方向
D. 正电荷定向移动的相反方向
8．关于电位的概念，（ c ）的说法是对的的。
A. 电位就是电压 B. 电位是绝对值
C. 电位是相对值 D. 参考点的电位不一定等于零
9．电阻R1，R2，R3串联后接在电源上，若电阻上的电压关系是U1＞U3＞U2，则三个电阻值之间的关系是（ b）。
A. R1＜R2＜R3 B. R1＞R3＞R2
C. R1＜R3＜R2 D. R1＞R2＞R3
10．在电阻R上串联一电阻，欲使R上的电压是串联电路总电压的1/n，则串联电阻的大小应等于R的（ c ）倍。
A. n+1 B. n C. n-1 D. 1/n
11．4只16Ω的电阻并联后等效电阻为（ c ）。
A. 64Ω B. 16Ω C. 4Ω D. 8Ω
12．单相正弦交流电压的最大值为311V，它的有效值是（ b ）。
A. 200V B. 220V C. 380V D. 250V
13．铁磁物质的相对磁导率μr（ d ）。
A. ＞1 B. ＜1 C. >>l D. <<1
14．磁感应强度的单位是（ c ）。
A. 安匝 B. 安匝/米 C. 特 D. 韦
15．电磁系测量机构的重要结构是（ a ）。
A. 固定的线圈，可动的磁铁
B. 固定的线圈，可动的铁片
C. 可动的磁铁，固定的铁片
D. 可动的线圈，固定的线圈
16．在电工指示仪表中，减少其可动部分摆动时间以利于尽快读数的装置是（ d ）。
A. 转矩装置 B. 读数装置
C. 反作用力矩装置 D. 阻尼装置
17．直流电压表的测量机构一般都是（ a ）仪表。
A. 磁电系 B. 电磁系 C. 整流系 D. 电动系
18．电工钳、电工刀、螺丝刀属于（ c ）。
A. 电工基本安全用品 B. 电工辅助安全用品
C. 电工基本工具 D. 一般防护安全用品
19．用万用表欧姆挡测量电阻时，所选择的倍率挡应使指针处在表盘的（ b ）。
A. 起始段 B. 中间段 C. 末段 D. 任意段
20．制造电机、电器的线圈应选用的导线类型是（c ）。
A. 电气设备用电线电缆 B. 裸铜软编织线
C. 电磁钱 D. 橡套电缆
21．移动式电动工具用的电源线，应选用的导线类型是（ b ）。
A. 绝缘软线 B. 通用橡套电缆
C. 绝缘电线 D. 地埋线
22．磁性材料中矫顽力最大、磁能积最大的是（d ）。
A. 硅钢片 B. 铁镍合金
C. 铁铝合金 D. 稀土钴硬磁材料
23．电磁系测量仪表的铁心，应选用（ a ）类型的磁性材料。
A. 软磁 B. 硬磁
C. 特殊用途 D. 铁氧体
24．关于变压器，下列说法错误的是（ d ）。
A. 变压器是一种静止的电气设备
B. 变压器用来变换电压
C. 变压器可以变换阻抗
D. 变压器可以改变频率
25．铁心是变压器的（ b ）。
A. 电路部分 B. 磁路部分
C. 绕组部分 D. 负载部分
26．变压器的分接开关是用来（ c ）的。
A. 调节阻抗 B. 调节相位
C. 调节输出电压 D. 调节油位
27．三相变压器铭牌上的额定电压指（ b ）。
A. 原副绕组的相电压 B. 原副绕组线电压
C. 变压器内部的电压降 D. 带负载后原副绕组电压
28．一台变压器型号为S7—500/10，500代表（ d ）。
A. 额定电压500V B. 额定电流500V
C. 额定容量500VA D. 额定容量500kVA
29．电流互感器结构同（a ）基本相同。
A. 普通双绕组变压器 B. 自耦变压器
C. 三相变压器 D. 电焊变压器
30．测量交流电路的大电流常用（ a ）与电流表配合使用。
A. 电流互感器 B. 电压互感器
C. 万用表 D. 电压表
31．三相变压器的连接组别可以说明（ a ）。
A. 原边线电压与副边线电压的相位关系
B. 原边线电压与副边线电压的倍数关系
C. 原边相电压与副边相电压的倍数关系
D. 原边线电流与副边线电流的倍数关系
32．单相变压器并联运营时必须满足的条件之一是（ b ）。
A. 原、副边电压相等 B. 负载性质同样
C. 负载大小同样 D. 容量必须相等
33．并联运营的变压器其短路电压比值不得超过（ b ）。
A. 2% B. 10% C. 15% D. 0.5%
34．三相交流异步电动机额定转速（ b ）。
A. 大于同步转速 B. 小于同步转速
C. 等于同步转速 D. 小于转差率
35．三相交流异步电动机旋转方向由（ d ）决定。
A. 电动势方向 B. 电流方向
C. 频率 D. 旋转磁场方向
36．单相电容式异步电动机定子铁心嵌放（ a ）绕组。
A. 2套 B. 1套 C. 3套 D. 4套
37．直流电动机是把直流电能换成（ b ）输出。
A. 直流电流 B. 机械能 C. 直流电压 D. 电场力
38．直流电动机铭牌上标注的额定功率表达（ b ）。
A. 视在功率 B. 电动机输出的机械功率
C. 从电网吸取的电磁功率 D. 输入的有功功率
39．交流三相异步电动机定子单层绕组一般采用（d ）。
A. 单迭绕组 B. 长距绕组
C. 整距绕组 D. 短距绕组
40．三相电动机自耦降压起动器以80%的抽头降压起动时，电机的起动转矩是全压起动转矩的（ b ）%。
A. 36 B. 64 C. 70 D. 81
41．一台四极三相异步电动机的定子绕组共有（a ）极相组。
A. 12个 B. 4个 C. 6个 D. 24个
42．两极三相异步电动机定子绕组的并联支路数为（ a ）。
A. 1或2 B. 3或4 C. 2 D. 4
43．四极三相异步电动机定子绕组并联支路数为（ a ）。
A. l或2或4 B. 3或4 C. 12 D. 8
44．低压电器按执行功能分为（b ）两大类。
A. 手动电器和自动电器 B. 有触点电器和无触点电器
C. 配电电器和保护电器 D. 控制电器和开关电器
45．三相绕线式异步电动机，应选低压电器（ a ）作为过载保护。
A. 热继电器 B. 过电流继电器
C. 熔断器 D. 自动空气开关
46．按钮开关作为主令电器，当作为停止按钮时，其前面颜色应选（ d ）色。
A. 绿 B. 黄 C. 白 D. 红
47．熔断器在低压配电系统和电力拖动系统中重要起（ b ）保护作用，因此熔断器属保护电器。
A. 轻度过载 B. 短路 C. 失压 D. 欠压
48．交流接触器的基本构造由（b ）组成。
A. 操作手柄、动触刀、静夹座、进线座、出线座和绝缘底板
B. 主触头、辅助触头、灭孤装置、脱扣装置、保护装置动作机构
C. 电磁机构、触头系统、灭孤装置、辅助部件
D. 电磁机构、触头系统、辅助部件、外壳
49．直流接触器的铁心不会产生（ a ）损耗。
A. 涡流和磁滞 B. 短路 C. 涡流 D. 空载
50．下列电器属于主令电器的是（ d）。
A. 刀开关 B. 接触器 C. 熔断器 D. 按钮
51．过电流继电器重要用于（ b ）的场合，作为电动机或主电路的过载和短路保护。
A. 不频繁起动和重载起动 B. 频繁起动和重载起动
C. 频繁起动和轻载起动 D. 轻载起动和不频繁起动
52．过电流继电器在正常工作时，线圈通过的电流在额定值范围内，电磁机构的衔铁所处的状态是（ d ）。
A. 吸合动作，常闭触头断开
B. 不吸合动作，常闭触头断开
C. 吸合动作，常闭触头恢复闭合
D. 不吸合，触头也不动作而维持常态
53．10kW三相异步电动机定子绕组八接线，用热继电器作过载保护，其型号应选 （ b ）最合适。
A. JRl6—20/3，热元件额定电流为22A，调整范围为14～22A
B. 3RO—20/3D，热元件额定电流为22A，调整范围为14～22A
C. 3Rl5—40/2，热元件额定电流为24A，调整范围为15～24A
D. 3Rl4—20/3D，热元件额定电流为11A，调整范围为6.8～11A
54．JSl7系列电动式时间继电器由（ c ）等部分组成。
A. 电磁机构、触头系统、灭弧装置、其他辅件
B. 电磁机构、触头系统、气室、传动机构、基座
C. 同步电动机、离合电磁铁、减速齿轮、差动轮系、复位游丝、延时触点、瞬时触点、推动延
D. 延时环节、鉴幅器、输出电路、电源和指示灯
55．电磁铁的结构重要由（ a ）部分组成。
A. 铁心、衔铁、线圈及工作机械等
B. 电磁系统、触头系统、灭弧装置和其他辅件
C. 电磁机构、触头系统和其他辅件
D. 闸瓦、闸轮、杠杆、弹簧组成的制动器和电磁机构
56．电磁离合器的文字符号是（d ）。
A. YH B. YT C. YL D. YC
57．频敏变阻器串接在（ b ）电动机的转子绕组中，作为起动设备。
A. 鼠笼式 B. 线绕式 C. 同步 D. 直流
58．直流电磁离合器的吸力大小与气隙大小的关系是（ c ）。
A. 与气隙大小成正比 B. 与气隙大小成反比
C. 与气隙大小的平方成反比 D. 与气隙大小的平方成正比
59．交流电磁离合器的励磁电流与行程（ a ）。
A. 成正比 B. 成反比 C. 无关 D. 平方成反比
60．欠电流继电器衔铁释放电流为额定电流In的（ c ）倍。
A. 0.95 B. 0.7 C. 0.1～0.2 D. 0.85
61．熔断器的额定电流是指（ c ）电流。
A. 熔体额定
B. 熔管额定
C. 其自身的载流部分和接触部分发热所允许通过的
D. 保护电气设备的额定
62．三相鼠笼式异步电动机，可以采用定子串电阻降压起动，由于它的重要缺陷是（ d ），所以很少采用此方法。
A. 产生的起动转矩太大 B. 产生的起动转矩太小
C. 起动电流过大 D. 起动电流在电阻上产生的热损耗过大
63．三相电动机自耦降压起动器以80%的抽头降压起动时，电机的起动转矩是全压起动转矩的（ b ）%。
A. 36 B. 64 C. 70 D. 81
64．为了使异步电动机能采用Y—△降压起动，电动机在正常运营时必须是（ b ）。
A. Y接法 B. △接法
C. Y/△接法 D. 延边三角形接法
65．三相鼠笼式异步电动机，当采用延边三角形起动时，每相绕组的电压（ a ）。
A. 比Y—△起动时大，比全压起动时小
B. 等于全压起动时的电压
C. 是全压起动时的3倍
D. 是全压起动时的1/3倍
66．电磁抱闸断电制动控制线路，当电磁抱闸线圈（ a ）时，电动机迅速停转。
A. 失电 B. 得电
C. 电流很大 D. 短路
67．三相异步电动机采用能耗制动时，当切断电源后，将（ d ）。
A. 转子回路串入电阻 B. 定子任意两相绕组进行反接
C. 转子绕组进行反接 D. 定子绕组送入直流电
68．M7120型平面磨床的冷却泵电动机，规定当砂轮电动机起动后才干起动，这种方式属于（ a ）。
A. 顺序控制 B. 多地控制 C. 联锁控制 D. 自锁控制
69．生产机械的位置控制是运用生产机械运动部件上的挡块与（ a ）的互相作用而实现的。
A. 位置开关 B. 挡位开关
C. 转换开关 D. 联锁按钮
70．三相绕线式异步电动机起动用的频敏变阻器，起动过程中其等效电阻的变化是从大到小，其电流变化是（ a ）。
A. 从大到小 B. 从小到大
C. 恒定不变 D. 从小稍为增大
71．发电制动合用于（ a）在位能负载作用下的情况。
A. 起重机械 B. 小容量电动机
C. 能耗制动 D. 反接制动
72．日光灯启辉器的作用是（ a ）。
A. 辉光放电 B. 产生热效应
C. 产生光电效应 D. 电磁感应
73．属于气体放电光源的是（ d ）。
A. 白炽灯 B. 磨砂白炽灯
C. 卤钨灯 D. 照明高压汞灯
74．在振动较大的场合宜采用（ d ）。
A. 白炽灯 B. 荧光灯
C. 卤钨灯 D. 高压汞灯
75．Ш类手持式电动工具的绝缘电阻不得低于（ b ）MΩ。
A. 0.5 B. 1 C. 2 D. 7
76．型号为2AP9的晶体二极管表达（ d ）。
A. N型材料整流管 B. N型材料稳压管
C. N型材料开关管 D. N型材料普通管
77．晶体三极管内部PN结的个数有（ b ）个。
A. 1 B. 2 C. 3 D. 4
78．硅稳压管加正向电压时，（ c ）。
A. 立即导通 B. 超过0.3V导通
C. 超过死区电压导通 D. 超过1V导通
79．小功率负载的滤波电路，规定滤波效果很好，应选择的滤波电路形式是（ d ）。
A. 电容滤波器 B. 电感滤波器
C. LCΠ型滤波器 D. RCΠ型滤波器
80．硅稳压管稳压电路中，若稳压管稳定电压为10V，则负载电压为（ b ）。
A. 等于10V B. 小于10V C. 大于10V D. 无法拟定
二、判断题（第81题～第100题，将判断结果填入括号中。对的的填“√”，错误的填“×”，每题1分，满分20分）
81．自耦变压器降压起动是指电动机起动时，运用自耦变压器来减少加在电动机定子绕组上的起动电压。 （ 1 ）
82．三相笼型异步电动机都可以用Y—△降压起动。 （ 2 ）
83．反接制动是指依靠电动机定子绕组的电源相序来产生制动力矩，迫使电动机迅速停转的方法。 （ 1 ）
84．能耗制动的制动力矩与电流成正比，因此电流越大越好。 （ 2 ）
85．严禁在保护零线上安装熔断器或单独的断流开关。 （ 1 ）
86．有雷电时，严禁进行倒闸操作和更换保险丝。 （ 1 ）
87．高压断路器和自动空气开关（亦称低压断路器）有完善的灭弧装置，在使用过程中可将缺油的断路器拉闸。 （2 ）
88．在实际工作中，NPN型三极管和PNP型三极管可直接替换。 （ 2 ）
89．稳压二极管若工作在击穿区，必然烧毁。 （ 2 ）
90．单管共发射极放大电路，输入信号和输出信号相位相同。 （ 2 ）
91．只有电子才干形成电流。 （ 2 ）
92．两只标有“220V，40W”的灯泡串联后接在220V的电源上，每只灯泡的实际功率是20W。 （ 2 ）
93．正弦交流电的最大值也是瞬时值。 （ 2 ）
94．正弦交流电在变化的过程中，有效值也发生变化。 （ 1 ）
95．电磁系电压表使用时不分“+”、“-”极性，只要与被测电路并联即可。 （ 2 ）
96．电流表要与被测电路并联。 （ 2 ）
97．变压器可以改变直流电压。 （ 2）
98．变压器运营时铁耗是不变的。 （ 1 ）
99．变压器气敏继电器是变压器的重要保护装置。 （ 1 ）
100．电压互感器使用中，副边绕组不准开路。 （ 2 ）
