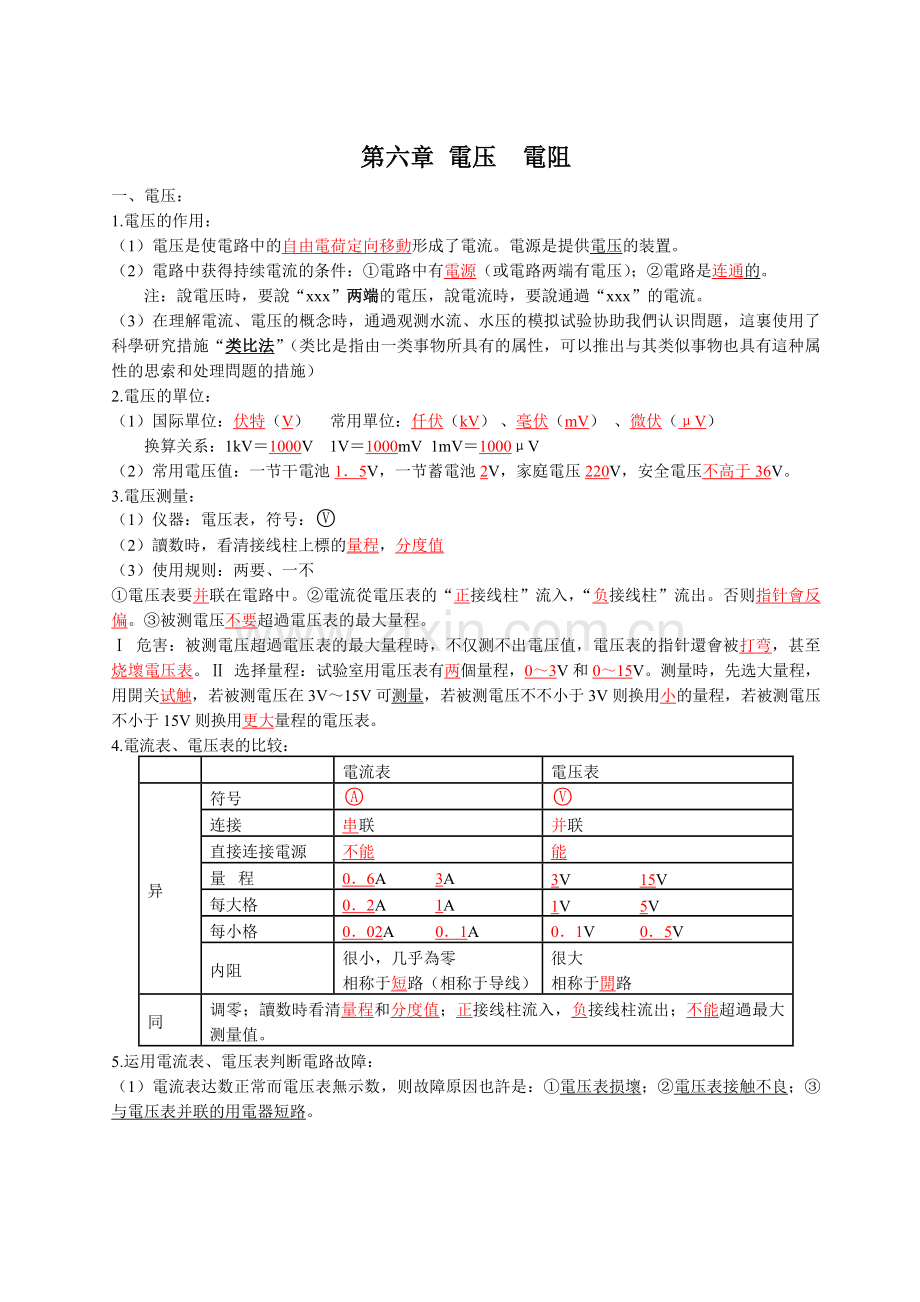

第六章 電压　電阻
一、電压：
1.電压的作用：
（1）電压是使電路中的自由電荷定向移動形成了電流。電源是提供電压的装置。
（2）電路中获得持续電流的条件：①電路中有電源（或電路两端有電压）；②電路是连通的。
　　注：說電压時，要說“xxx”两端的電压，說電流時，要說通過“xxx”的電流。
（3）在理解電流、電压的概念時，通過观测水流、水压的模拟试验协助我們认识問題，這裏使用了科學研究措施“类比法”（类比是指由一类事物所具有的属性，可以推出与其类似事物也具有這种属性的思索和处理問題的措施）
2.電压的單位：
（1）国际單位：伏特（V）    常用單位：仟伏（kV） 、毫伏（mV） 、微伏（μV）
　　换算关系：1kV＝1000V　1V＝1000mV  1mV＝1000μV
（2）常用電压值：一节干電池1．5V，一节蓄電池2V，家庭電压220V，安全電压不高于36V。
3.電压测量：
（1）仪器：電压表，符号：
（2）讀数時，看清接线柱上標的量程，分度值
（3）使用规则：两要、一不
①電压表要并联在電路中。②電流從電压表的“正接线柱”流入，“负接线柱”流出。否则指针會反偏。③被测電压不要超過電压表的最大量程。
Ⅰ 危害：被测電压超過電压表的最大量程時，不仅测不出電压值，電压表的指针還會被打弯，甚至烧壞電压表。Ⅱ 选择量程：试验室用電压表有两個量程，0～3V和0～15V。测量時，先选大量程，用開关试触，若被测電压在3V～15V可测量，若被测電压不不小于3V则换用小的量程，若被测電压不小于15V则换用更大量程的電压表。
4.電流表、電压表的比较：

電流表
電压表
异
符号

连接
串联
并联
直接连接電源
不能
能
量  程
0．6A 3A
3V  15V
每大格
0．2A 1A
1V  5V
每小格
0．02A 0．1A
0．1V  0．5V
内阻
很小，几乎為零
相称于短路（相称于导线）
很大
相称于開路
同
调零；讀数時看清量程和分度值；正接线柱流入，负接线柱流出；不能超過最大测量值。
5.运用電流表、電压表判断電路故障：
（1）電流表达数正常而電压表無示数，则故障原因也許是：①電压表损壞；②電压表接触不良；③与電压表并联的用電器短路。
（2）電压表有示数而電流表無示数，则故障原因也許是：①電流表短路②和電压表并联的用電器開路。
（3）電流表電压表均無示数，除了两表同步短路外，最大的也許是主電路断路导致無電流。
二、電阻：
1.定义：電阻表达导体對電流阻碍作用的大小。用符号R表达。
2.單位：①国际單位：欧姆（Ω）。规定：假如导体两端的電压是1V，通過导体的電流是1A，這段导体的電阻是1Ω。②常用單位：仟欧（KΩ）、兆欧（MΩ）。③换算：1MΩ=1000KΩ　1KΩ=1000Ω
3.影响電阻大小的原因：
（1）试验措施：控制变量法。
（2）結论：导体的電阻是导体自身的一种性质，它的大小决定于导体的材料、長度和横截面积，還与温度有关。材料、横截面积一定期，导体越長，電阻越大；材料、長度一定期，导体横截面积越小，電阻越大；大多数导体的電阻随温度的升高而增大。
4.分类
（1）定值電阻：電路符号：
（2）可变電阻（变阻器）：電路符号
①滑動变阻器：
构造：瓷筒、线圈、滑片、金属棒、接线柱。
构造示意图：
变阻原理：通過变化接入電路中的電阻线的長度来变化電阻。
使用：串联在電路中；接法：“一上一下”；接入電路前应将電阻调到最大。
铭牌：某滑動变阻器標有“50Ω　1．5A”字样，50Ω表达滑動变阻器的最大阻值為50Ω。1．5A表达滑動变阻器容許通過的最大電流為1．5A。
作用：①通過变化電路中的電阻，逐渐变化電路中的電流和部分電路两端的電压；②保护電路。
②電阻箱：
a．旋盘式電阻箱：
讀数：各旋盘對应的指示點的示数乘以面板上標识的倍数，然後加在一起，就是接入電路的電阻。
b．插孔式電阻箱：
讀数：拔出铜塞所對应的電阻丝的阻值相加，就是连入電路的電阻值。
优缺陷：能表达出连入電路的阻值，但不可以逐渐变化连入電路的電阻。
