建筑物理结课论文.doc

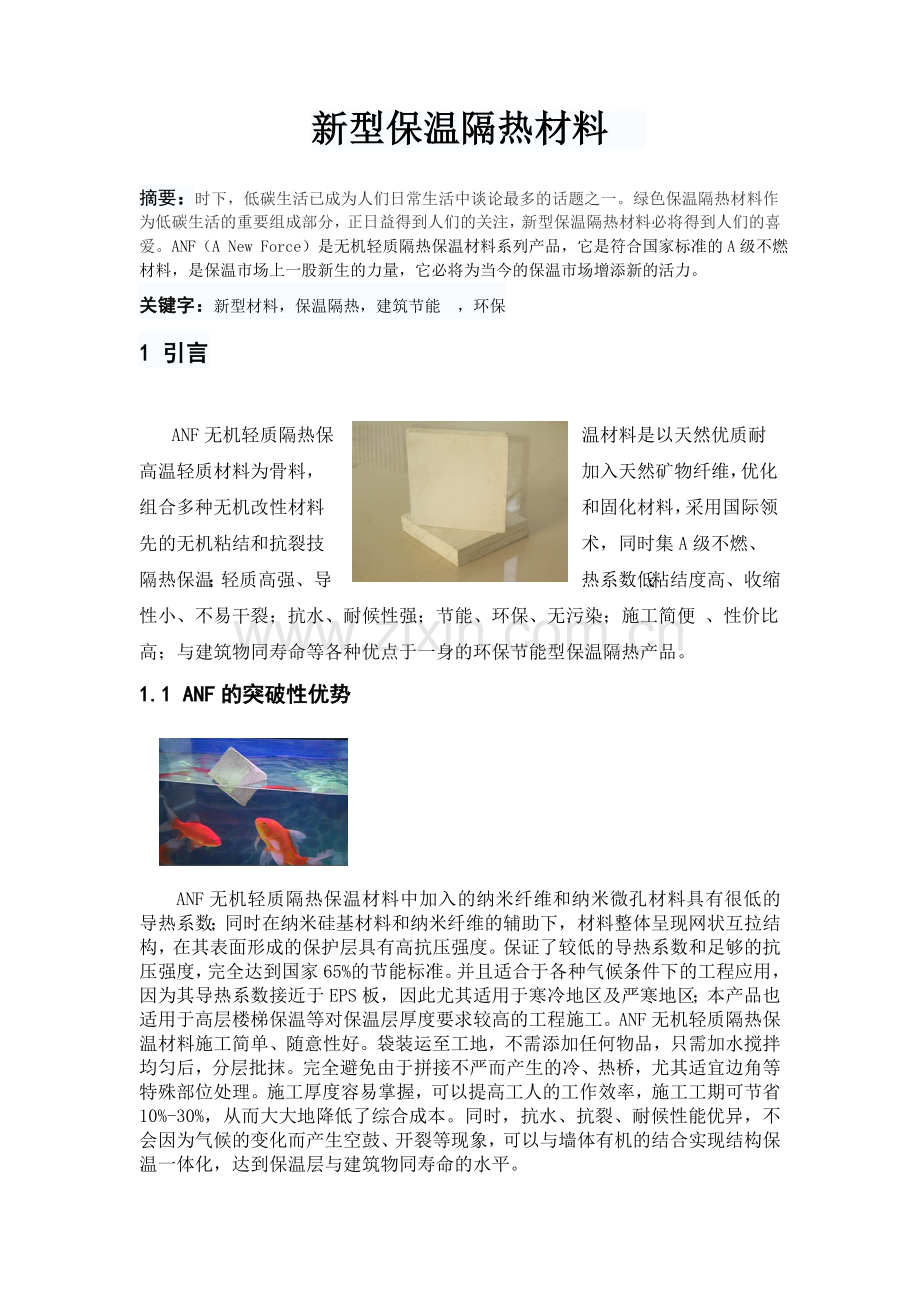

新型保温隔热材料

摘要：时下，低碳生活已成为人们日常生活中谈论最多的话题之一。绿色保温隔热材料作为低碳生活的重要组成部分，正日益得到人们的关注，新型保温隔热材料必将得到人们的喜爱。ANF（A New Force）是无机轻质隔热保温材料系列产品，它是符合国家标准的A级不燃材料，是保温市场上一股新生的力量，它必将为当今的保温市场增添新的活力。
关键字：新型材料，保温隔热，建筑节能 ，环保
1 引言

ANF无机轻质隔热保温材料是以天然优质耐高温轻质材料为骨料，加入天然矿物纤维，优化组合多种无机改性材料和固化材料，采用国际领先的无机粘结和抗裂技术，同时集A级不燃、隔热保温；轻质高强、导热系数低；粘结度高、收缩性小、不易干裂；抗水、耐候性强；节能、环保、无污染；施工简便 、性价比高；与建筑物同寿命等各种优点于一身的环保节能型保温隔热产品。
1.1 ANF的突破性优势

ANF无机轻质隔热保温材料中加入的纳米纤维和纳米微孔材料具有很低的导热系数；同时在纳米硅基材料和纳米纤维的辅助下，材料整体呈现网状互拉结构，在其表面形成的保护层具有高抗压强度。保证了较低的导热系数和足够的抗压强度，完全达到国家65%的节能标准。并且适合于各种气候条件下的工程应用，因为其导热系数接近于EPS板，因此尤其适用于寒冷地区及严寒地区；本产品也适用于高层楼梯保温等对保温层厚度要求较高的工程施工。ANF无机轻质隔热保温材料施工简单、随意性好。袋装运至工地，不需添加任何物品，只需加水搅拌均匀后，分层批抹。完全避免由于拼接不严而产生的冷、热桥，尤其适宜边角等特殊部位处理。施工厚度容易掌握，可以提高工人的工作效率，施工工期可节省10%-30%，从而大大地降低了综合成本。同时，抗水、抗裂、耐候性能优异，不会因为气候的变化而产生空鼓、开裂等现象，可以与墙体有机的结合实现结构保温一体化，达到保温层与建筑物同寿命的水平。
2 ANF的优越性能
A级不燃、隔热保温。ANF无机轻质隔热保温材料安全性能非常高，燃烧性能可达到A级，完全满足国家规定对保温材料防火等级的要求。轻质高强、导热系数低。ANF无机轻质隔热保温材料具有轻质高强、导热系数低的优点。密度小、比重轻，可以减少建筑物主体结构的荷载；导热系数低，接近于EPS板的导热系数，完全满足国家65%的节能指标；强度高：可抵御外界合理的冲击力，保温层不易破坏。粘结度高、收缩性小，不易干裂ANF无机轻质隔热保温材料粘结度非常高，搅拌3-5分钟，待材料适宜施工后直接上墙涂抹，可达到足够的保温层厚度；并且收缩性小，可避免因干燥收缩而产生的龟裂、脱落等现象。
2.2抗水、抗裂、耐候性强
ANF无机轻质隔热保温材料可消除因吸水而产生的自重增加等现象；墙体不会因为夏季高温膨胀而产生开裂、空鼓现象；也不会因为冬季寒冷收缩受应力影响而产生开裂、脱落现象。可实现结构保温一体化，达到与建筑物同寿命的水平。
项目
国标
ANF检测结果
耐候性性能
80次高温（70℃）、淋水（15℃）和5次加热（50℃）、冷冻（-20℃）循环后不得出现开裂、空鼓或脱落，且砖饰面系统的拉伸粘结强度≥0.4MPa
80次高温（70℃）、淋水（15℃）和5次加热（50℃）、冷冻（-20℃）循环后未出现开裂、空鼓或脱落，且砖饰面系统的拉伸粘结强度=0.6MPa
耐冻融性能
30次冻融循环后，系统无空鼓、脱落，无渗水裂缝，破坏部位应位于保温层内，抗裂面层与保温层拉伸粘结强度≥0.1MPa
30 次冻融循环后，系统无空鼓、脱落，无渗水裂缝，破坏部位位于保温层内，抗裂面层与保温层拉伸粘结强度≥0.25MPa
水蒸气湿流密度
≥0.85g/（㎡·h）
0.88
2.2.2节能、无污染、施工简便 、性价比高

ANF无机轻质隔热保温材料不含任何有毒和放射性物质，导热系数小，粘结强度高，具有一定的透气性，冬季不闷、夏季不热，用于建筑隔热保温，既节能、环保又安全、适用。同时施工简单、随意性好。袋装运至工地，不需添加任何物品，只需加水搅拌均匀后，一次性抹平完成。施工厚度容易掌握，可以提高工人的工作效率，施工工期可缩短1/3-1/2，从而大大地降低了综合成本。
ANF的性能指标
项目
单位
国标
ANF检测结果
燃烧性能
—
A级不燃
A级不燃
堆积密度
Kg/m³
—
180-200
干密度
Kg/m³
≤350
200-240
导热系数
w/m•k
≤0.070
0.050
抗压强度
MPa
≥0.50
0. 60
粘结强度
MPa
≥0.10
0.65
线性收缩率
%
≦0.25
0.18
抗冻性能
质量损失率
%
≤5
3
强度损失率
%
≤20
10
软化系数
%
≥0.60
0.65
放射性
—
lra≤1.0
Ir≤1.0
Ira=0.31
Ir=0.62
3 ANF的施工工艺
施工前应将经过工程验收达到质量标准的基层墙面上的灰尘、污垢、油渍等清洗干净，达到表面平整；门窗洞口应通过验收,洞口尺寸位置应符合设计要求和质量要求；门窗框及辅框、伸出墙面的消防梯、水落管、各种进户管线和空调器等预埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。施工前应准备主要机具和设备如：搅拌机和垂直运输机械，批刀、托盘、铝合金刮尺，靠尺、钢卷尺、经纬仪等。
3.3 施工特点、要点
施工快、工期短、效果佳、成本低、收益高。
ANF 无机轻质隔热保温材料施工方便快捷，粘接和抗裂性能均优于国家标准，一次性达到保温，隔热、防火、抗水、抗裂、抗脱落及墙体抹平、抹白的功能。所以无论是从施工工期、施工效果、成本造价上都有很大的实际改进。ANF 无机轻隔热保温材料的配制。根据不同地区、不同季节、不同气候特点、不同基层墙体材料按ANF保温材料与水重量约1.5:1左右比例，放置搅拌机搅拌3-5分钟达到适宜操作即可；施工温度5-40℃，5及以上大风及雨天不得施工。ANF 无机轻质隔热保温材料的使用。先将基层墙体冲洗干净并且保持一定的湿度（若混凝土等光面墙体需要提前一天做常规界面砂浆甩浆处理），将搅拌好的ANF保温材料直接批抹在基层墙体上或抹平水泥砂浆面上。（如果30mm以上可分两遍涂抹。）第一遍均匀密实地将材料与墙体覆盖，厚度掌握在10mm左右，当第一遍含水量大约在50%时，可进行第二遍批抹，由于ANF保温材料的相容性和挂流性非常强，第二次批抹厚度可以一次性达到设计要求厚度，粘结牢固、不空鼓、不开裂、不脱落。ANF保温材料厚度在30mm内可一次性批抹完成。全部工序当天完成，七天后可粘面砖，十天后可做涂料饰面。施工工期比任何其他保温系统节省一半以上。充分体现出ANF保温材料的省工序、省费用、工期短、效益高的特点。
3.3.3注意事项
ANF 无机轻质隔热保温材料现场施工时，不需要添加也严禁添加任何其它材料物品，以保证产品质量稳定。加水搅拌后的保温材料随配随用，常规在两小时左右用完。根据每标段的现场施工面积而议，随时用随时配比，绝不允许次日或干固后再次搅拌二次使用，以免影响质量效果；采用机械搅拌方式，搅拌时间不宜过长，以材料搅拌均匀为宜，以防止因过度搅拌造成骨料结构的破损。第一遍批抹ANF 无机轻质隔热保温材料时要做到抹平压实。使ANF 无机轻质隔热保温材料与墙体和界面砂浆均匀密实的接触并覆盖，从而保证了保温材料的粘结强度。ANF 无机轻质隔热保温材料在做墙体外保温工程施工期间或完工24h内，冬季温度不应低于5℃，夏季应避免阳光暴晒，温度超过25℃时，需适当洒水养护，5级以上大风或雨天不得施工。做好成品保护，对刚施工完毕的墙面，避免雨淋浸泡和碰撞，保持施工现场通风干燥。每次施工完毕后要及时清洗施工工具和搅拌机，以免影响下次使用。若基层墙体为剪力墙结构时，二次结构接缝处必须挂网（玻纤网或镀锌网）。
4 ANF的适用范围
ANF无机轻质隔热保温材料适用范围非常广泛，适用于各种气候条件下的工程施工，冬季保温、夏季隔热，即使是严寒、寒冷等很难施工操作的地区也同样适用；并且适用于高层楼梯保温等对保温层厚度要求较高的工程施工。
全国热能分区
严寒地区:新疆、内蒙古、黑龙江、吉林、辽宁、青海、西藏；
寒冷地区：甘肃、宁夏、山西、河北、山东、北京、天津；
夏热冬冷地区：浙江、江苏、安徽、上海、河南、陕西、湖北、湖南、四川、重庆、江西、福建、贵州；
夏热冬暖地区：广东、广西、深圳、海南、香港、澳门；
暖和地区:云南；
参考文献
[1] 柳孝图.建筑物理[J].北京：中国建筑工业出版社，1986，43-55
[2] 邢双军.建筑物理[J].浙江大学出版社，2008， 234-255
[3] 李惠强.注册监理工程师继续教育讲座[J].华中科技大学，2011，15-20
[4] ANF无机轻质隔热保温材料[J].北京丰韬伟业节能科技有限公司,2011

张晓达 土木工程（2）班 11140142046
