厂含酚废水处理方案.doc

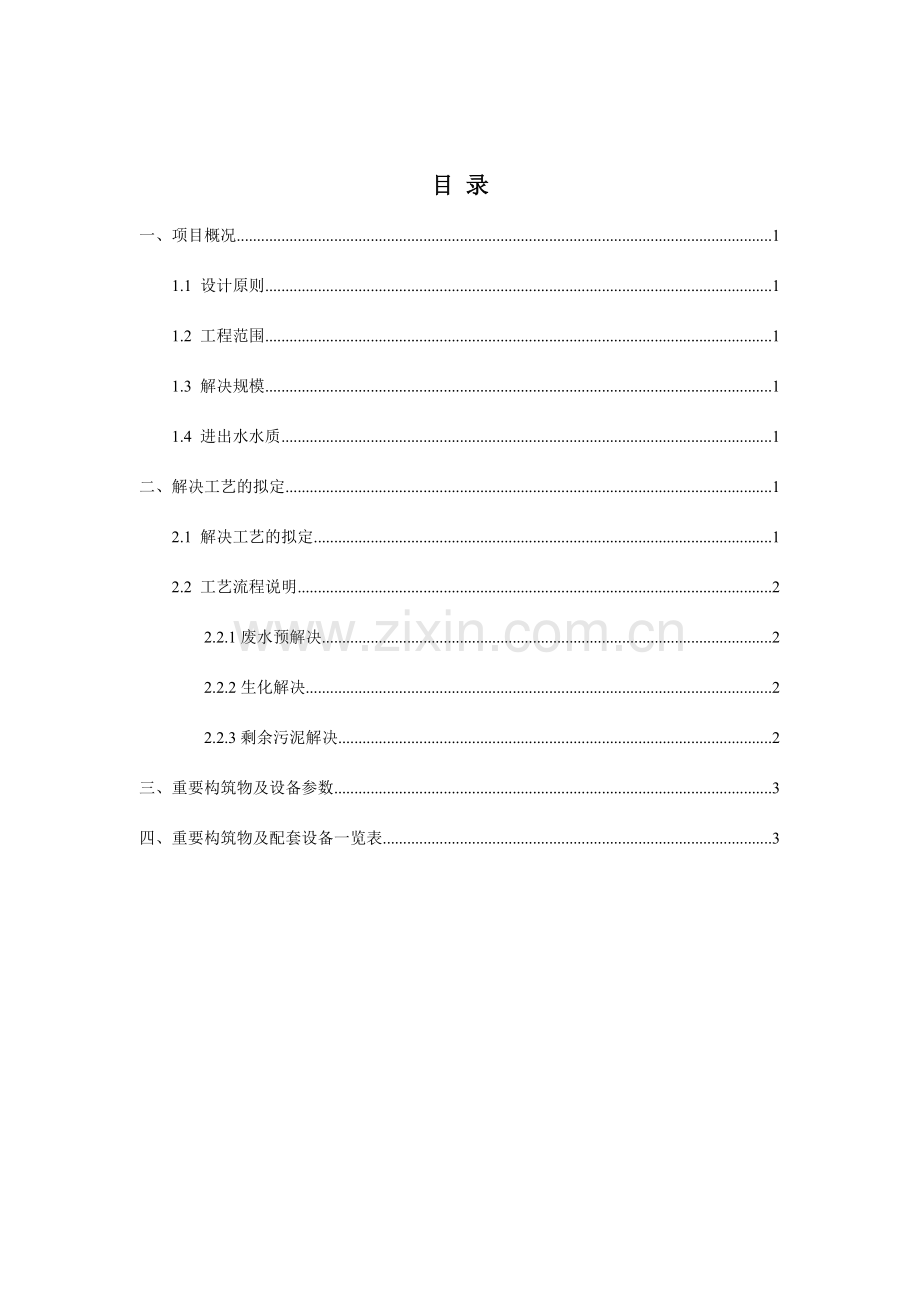

目 录
一、项目概况 1
1.1 设计原则 1
1.2 工程范围 1
1.3 解决规模 1
1.4 进出水水质 1
二、解决工艺的拟定 1
2.1 解决工艺的拟定 1
2.2 工艺流程说明 2
2.2.1废水预解决 2
2.2.2生化解决 2
2.2.3剩余污泥解决 2
三、重要构筑物及设备参数 3
四、重要构筑物及配套设备一览表 3

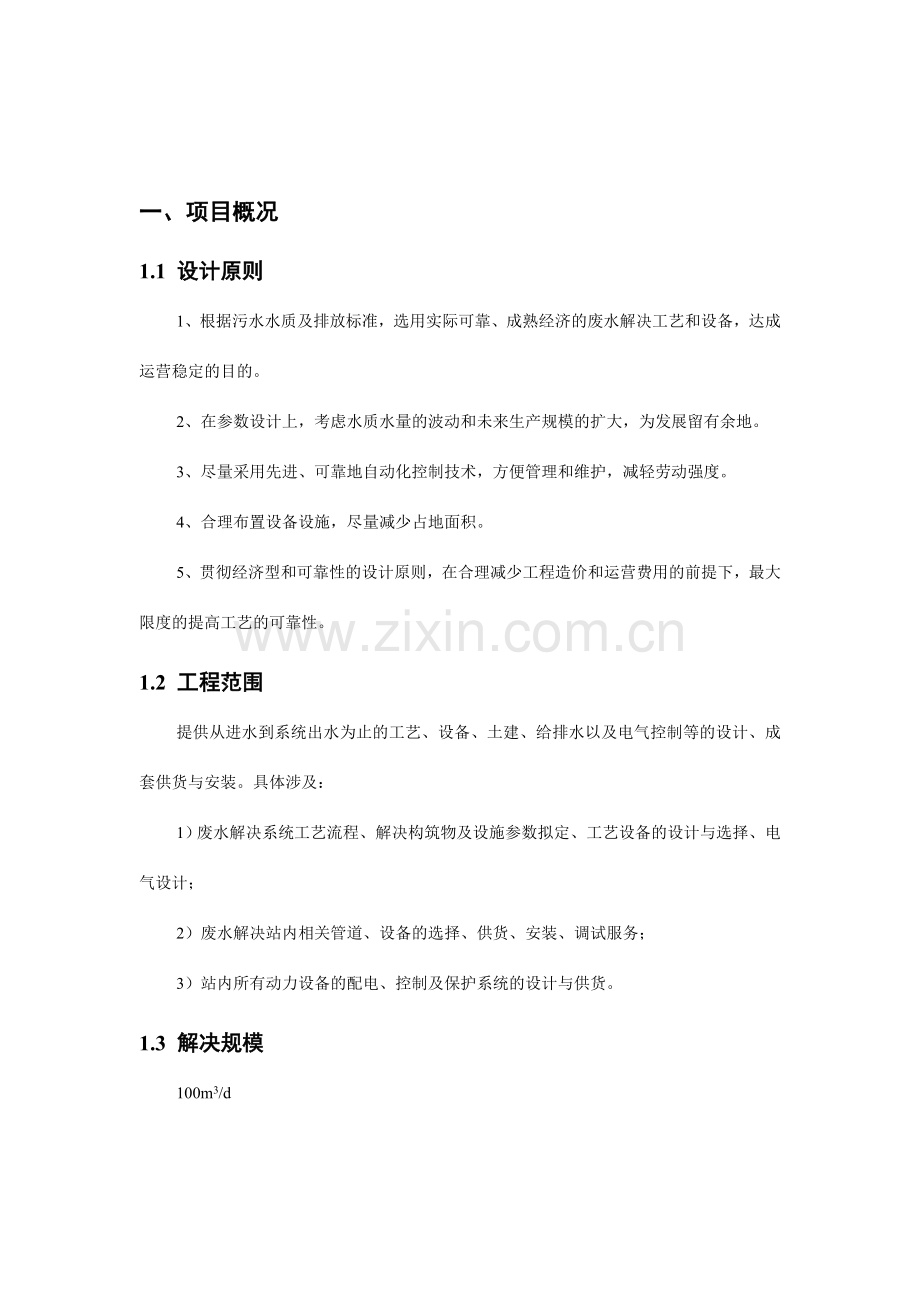

一、项目概况
1.1 设计原则
1、根据污水水质及排放标准，选用实际可靠、成熟经济的废水解决工艺和设备，达成运营稳定的目的。
2、在参数设计上，考虑水质水量的波动和未来生产规模的扩大，为发展留有余地。
3、尽量采用先进、可靠地自动化控制技术，方便管理和维护，减轻劳动强度。
4、合理布置设备设施，尽量减少占地面积。
5、贯彻经济型和可靠性的设计原则，在合理减少工程造价和运营费用的前提下，最大限度的提高工艺的可靠性。
1.2 工程范围
提供从进水到系统出水为止的工艺、设备、土建、给排水以及电气控制等的设计、成套供货与安装。具体涉及：
1）废水解决系统工艺流程、解决构筑物及设施参数拟定、工艺设备的设计与选择、电气设计；
2）废水解决站内相关管道、设备的选择、供货、安装、调试服务；
3）站内所有动力设备的配电、控制及保护系统的设计与供货。
1.3 解决规模
100m3/d
1.4 进出水水质
序号
名称
进水指标
出水指标
执行标准
1
pH
11-12
6—9
DB12/356-2023
2
NH3-N
≦30mg/L
≤35mg/L
DB12/356-2023
3
CODcr
≦5000 mg/L
≤500mg/L
DB12/356-2023
4
BOD5
≦1000 mg/L
≤300 mg/L
DB12/356-2023
5
SS
≦200 mg/L
≤400 mg/L
DB12/356-2023
6
TP
≤5mg/L
≤3mg/L
DB12/356-2023
二、解决工艺的拟定
2.1 解决工艺的拟定
由于该废水BOD/COD较低，故采用单一生物解决工艺很难达成排放规定，需要对废水进行一定的预解决提高废水的可生化性，因而考虑采用铁碳微电解+A/O组合工艺。
污泥回流
铁屑
加酸
pH在线监测
废水100m3/d
调节池
铁碳微电解
中和沉淀池
脱钙中间水池
A/O池
二沉池
排入工业
园区管网
石灰乳
pH在线监测
污泥浓缩池
压滤机

2.2 工艺流程说明
2.2.1废水预解决
生产过程中排放的废水经管网收集后排入调节池，调节池通过曝气搅拌均匀水质，并添加盐酸使pH满足后续微电解的需要。
调节池废水由泵提高进铁碳微电解床，通过形成无数个微小的原电池，进行氧化还原反映破坏化合物结构，为A/O生化反映提供条件。
铁碳微电解出水排入中和沉淀池。在此池中加入石灰乳与水中亚铁离子絮凝以吸附水中污染物。中和沉淀池配置pH在线监测系统，控制出水pH在8.5-9.5，保证废水中铁离子生成氢氧化铁沉淀，沉淀出水排入脱钙中间水池。
进入到脱钙中间水池的废水经充足曝气，使废水中钙离子进行脱钙反映，生成碳酸钙沉淀，以避免A/O生化池填料结垢。
2.2.2生化解决
采用两级A/O法，A池为兼氧池，采用组合填料，用潜水搅拌机搅拌；O池为好氧池，采用弹性填料，微孔曝气。脱落的生物膜和污泥在二沉池沉淀并回流至A池。
2.2.3剩余污泥解决
剩余污泥、中和沉淀池和脱钙中间水池污泥排入污泥浓缩池，浓缩污泥经压滤机脱水后外运。
三、重要构筑物及设备参数
（1）调节池。
1座，尺寸3m×5m×2.5m，有效容积30m3，设计水量5m3/h，水力停留时间6h。配有PE真空引水罐、废水提高泵、罗茨风机、加药设备1套、pH在线监测系统1套。采用穿孔管曝气，池内壁做玻璃钢防腐。
（2）铁碳微电解床。
1台，尺寸φ1.5m×5m，填料层容积4.9m3，设计水量5m3/h，型号SGE-ME。采用碳钢结构，以防腐蚀。
（3）中和沉淀池。
1座，尺寸5m×3m×4m，有效容积45m3，设计水量5m3/h，水力停留时间8h。配有一台1.1KW的中和反映搅拌机、加药设备2套、石灰乳加药槽1套、PAM加药槽1套、低转速加药泵2台、pH在线监控系统1套。
（4）脱钙中间水池。
1座，尺寸3m×2.5m×2m，有效容积11.25m3，设计水量10m3/h，水力停留时间1h，采用穿孔管曝气。
（5）A/O池。
A池和O池各1座，单座池体尺寸5m×4m×4.5m，有效容积80m3，设计水量10m3/h，A池水力停留时间6h。O池设计水量10m3/h，水力停留时间6h。微孔曝气风量为0.133m3/m2·min。A池挂微生物填料高2.5m，共50m3，O池挂微生物填料高3m，共60m3。微孔曝气器30套，罗茨风机1套。构筑物采用半地下式钢筋混凝土结构，池顶四周铺设走道板并设立栏杆。
（6）二沉池。
1座，尺寸φ3m×5m，沉淀时间2h，表面负荷1.5m3/m2·h，最大水量10m3/h，有效容积23.5m3，配有活性污泥回流泵1台。
（7）污泥浓缩池。
1座，尺寸3.8m×2m×2m，有效容积14m3，配有污泥泵1台，离心脱水机1台。
四、重要构筑物及配套设备一览表
序号
设备名称
规格、型号
数量
备注

调节池

1
调节池
3m×5m×2.5m
1座
钢筋混凝土
2
真空引水罐

1个
PE
3
废水提高泵
流量：10m3/h 扬程：10m
1台
不锈钢
4
罗茨风机
风量：50m3/min
1台
脱钙池，生化池共用
5
加药设备
HSJ/B
1套
青岛金海晟
6
pH在线监测系统

1套

7
穿孔管

15m2
PE

铁碳微电解床

8
铁碳微电解床
φ1.5m×5m ；SGE-ME
1套
南京赛佳

中和沉淀池

9
中和沉淀池
5m×3m×4m
1座
碳钢防腐
10
反映搅拌机
1.1KW
1套

11
加药设备
HSJ/B
1套
青岛金海晟
12
加药设备
HSJ/A
1套
青岛金海晟
13
pH在线监控系统

1套

脱钙中间水池

14
脱钙中间水池
3m×2.5m×2m
1座
碳钢防腐
序号
设备名称
规格、型号
数量
备注
15
穿孔管

6m2
PE

A/O池

16
A池
5m×4m×4.5m
1座
钢筋混凝土
17
O池
5m×4m×4.5m
1座
钢筋混凝土
18
填料
半软性填料
110m2
宜兴苏友
19
微孔曝气器
盘式；空气流量3m3/h
30套
宜兴苏友

二沉池

二沉池
φ3m×5m
1座

活性污泥回流泵
流量：2m3/h 扬程：5m
1台

污泥浓缩池

污泥浓缩池
3.8m×2m×2m
1座
碳钢防腐

螺杆泵
流量：2m3/h 扬程：5m
1台

离心脱水机
解决量：2m3/h
1台
浙江正达
