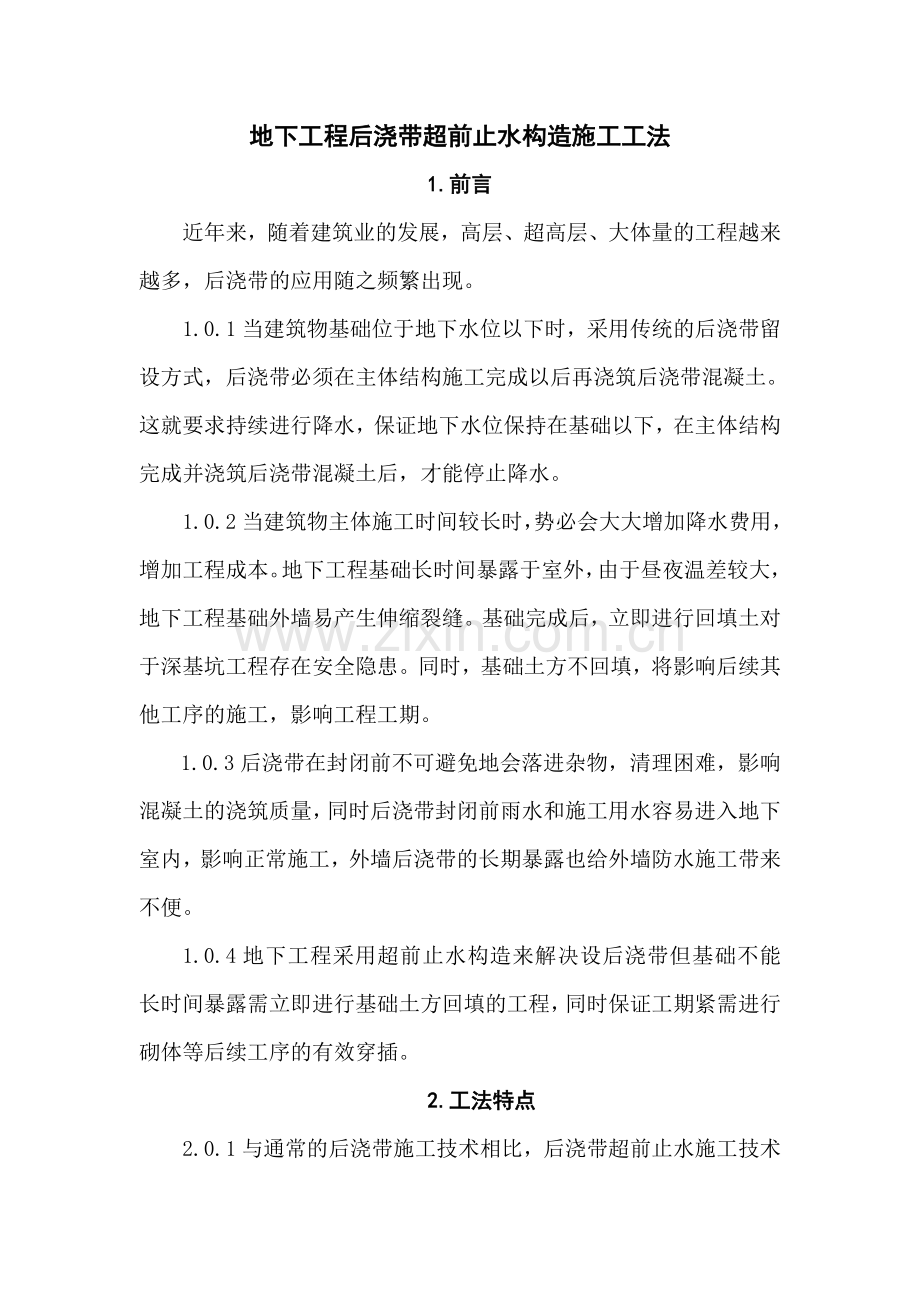

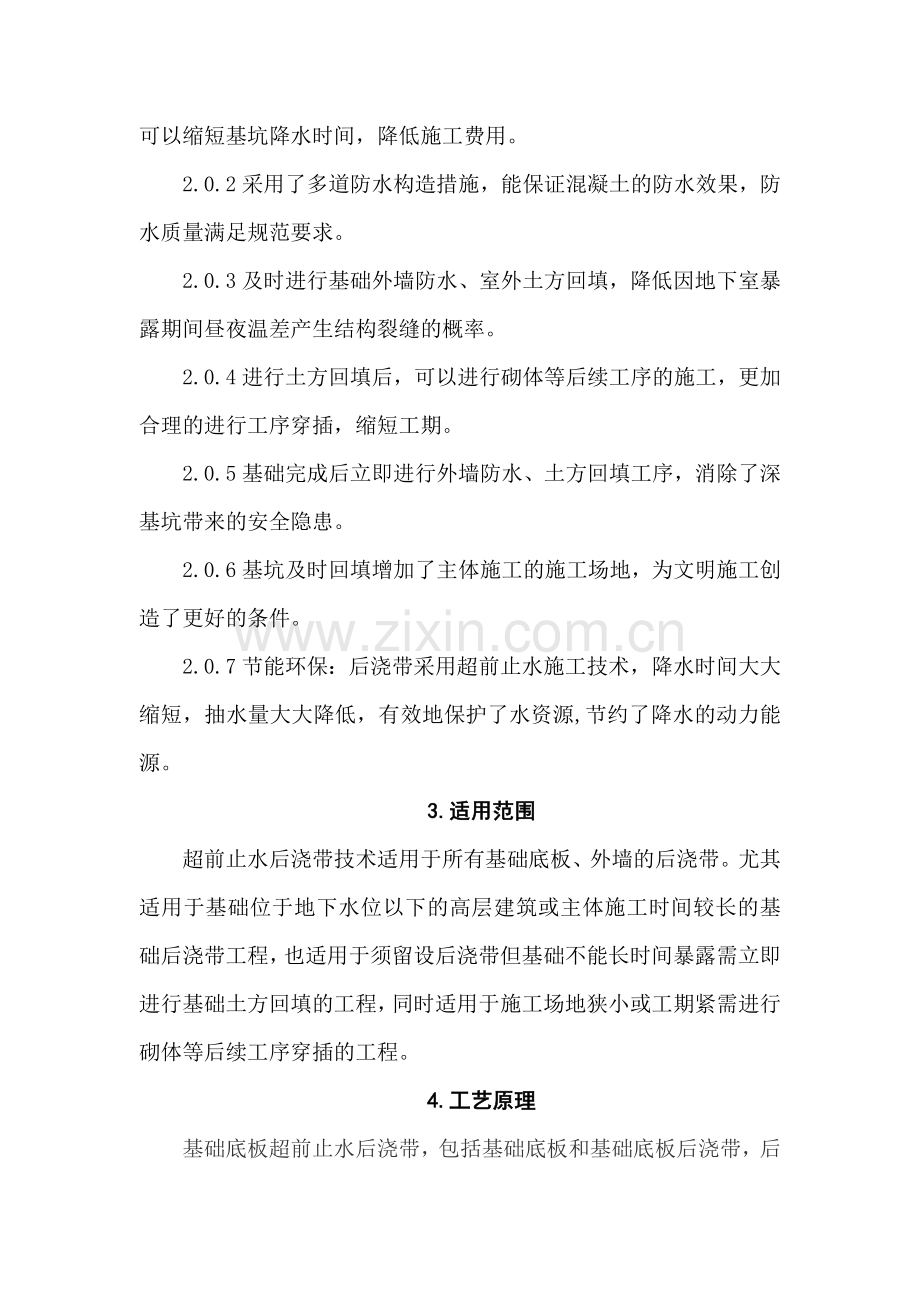

地下工程后浇带超前止水构造施工工法1.前言近年来，随着建筑业的发展，高层、超高层、大体量的工程越来越多，后浇带的应用随之频繁出现。1.0.1当建筑物基础位于地下水位以下时，采用传统的后浇带留设方式，后浇带必须在主体结构施工完成以后再浇筑后浇带混凝土。这就要求持续进行降水，保证地下水位保持在基础以下，在主体结构完成并浇筑后浇带混凝土后，才能停止降水。1.0.2当建筑物主体施工时间较长时，势必会大大增加降水费用，增加工程成本。地下工程基础长时间暴露于室外，由于昼夜温差较大，地下工程基础外墙易产生伸缩裂缝。基础完成后，立即进行回填土对于深基坑工程存在安全隐患。同时，基础土方不回填，将影响后续其他工序的施工，影响工程工期。1.0.3后浇带在封闭前不可避免地会落进杂物，清理困难，影响混凝土的浇筑质量，同时后浇带封闭前雨水和施工用水容易进入地下室内，影响正常施工，外墙后浇带的长期暴露也给外墙防水施工带来不便。1.0.4地下工程采用超前止水构造来解决设后浇带但基础不能长时间暴露需立即进行基础土方回填的工程，同时保证工期紧需进行砌体等后续工序的有效穿插。2.工法特点2.0.1与通常的后浇带施工技术相比，后浇带超前止水施工技术可以缩短基坑降水时间，降低施工费用。2.0.2采用了多道防水构造措施，能保证混凝土的防水效果，防水质量满足规范要求。2.0.3及时进行基础外墙防水、室外土方回填，降低因地下室暴露期间昼夜温差产生结构裂缝的概率。2.0.4进行土方回填后，可以进行砌体等后续工序的施工，更加合理的进行工序穿插，缩短工期。2.0.5基础完成后立即进行外墙防水、土方回填工序，消除了深基坑带来的安全隐患。2.0.6基坑及时回填增加了主体施工的施工场地，为文明施工创造了更好的条件。2.0.7节能环保：后浇带采用超前止水施工技术，降水时间大大缩短，抽水量大大降低，有效地保护了水资源,节约了降水的动力能源。3.适用范围超前止水后浇带技术适用于所有基础底板、外墙的后浇带。尤其适用于基础位于地下水位以下的高层建筑或主体施工时间较长的基础后浇带工程，也适用于须留设后浇带但基础不能长时间暴露需立即进行基础土方回填的工程，同时适用于施工场地狭小或工期紧需进行砌体等后续工序穿插的工程。4.工艺原理基础底板超前止水后浇带，包括基础底板和基础底板后浇带，后浇带侧面安装快易收口网（钢丝网）和遇水膨胀止水带，其特征是所说的基础底板下方设置超前止水带，在超前止水带中间留置伸缩缝30mm40mm，伸缩缝内填挤塑聚苯板，中部设置橡胶止水带，底板和超前止水带设置钢筋结构架。将底板超前止水后浇带先行施工，在超前止水后浇带顶面后浇带的两侧留50100mm水平止水凹槽，在底板超前止水后浇带顶面中间位置留一条混凝土凹槽作排水槽，排水槽最浅处50mm按0.5%的坡度由中间坡向两端；排水槽两端各设置一个小集水坑，放置小型水泵。在基础工程完成后，进行外墙防水、土方回填等后续工作。在主体完成后，可以浇筑后浇带时，再浇筑后浇带处的混凝土。基础底板后浇带超前止水构造见图4-1。图4-1 基础底板后浇带超前止水构造参考底板后浇带超前止水做法，在地下室外墙后浇带外侧先浇筑一段220mm厚的配筋混凝土导墙，以达到外墙超前止水效果。并为外墙防水提供完整的基面，外墙导墙模板考虑外墙钢筋不能断开，模板不易支设。采用导墙与外墙之间留一道20mm宽隔离缝，隔离缝采用挤塑聚苯板。在导墙中间设置伸缩缝，伸缩缝中部横向设置橡胶止水带，聚苯板与导墙之间采用15mm垫块作为导墙钢筋保护层垫块；聚苯板与外墙之间采用l=800mm、14150mm短钢筋作为外墙钢筋保护层垫块。导墙内侧钢筋与隔离缝之间设15mm厚混凝土垫块。基础外墙后浇带超前止水构造见图4-2。图4-2 基础墙体后浇带超前止水构造停止降水时间应根据已建结构的自重（上部荷载）大于地下水的浮力，并经计算进行确定。5.施工工艺流程5.1超前止水构造施工工艺流程：5.1.2地下工程外墙后浇带超前止水构造施工工艺流程：图5.1.2-1施工工艺流程5.2后浇带超前止水构造操作要点5.2.1后浇带超前止水构造钢筋工程：基础底板超前止水后浇带钢筋绑扎应在底板钢筋绑扎之前进行。基础墙体超前止水后浇带钢筋绑扎应在墙体钢筋绑扎之后进行。5.2.2留置伸缩缝：在钢筋绑扎完成后预留伸缩缝或沉降缝。若后浇带为伸缩后浇带，缝宽40mm；若后浇带为沉降后浇带，缝宽30mm。预留缝采用聚苯板填充，在橡胶止水带上下分别放置。5.2.3橡胶止水带施工：中置橡胶止水带位于加厚部分混凝土中间，中置橡胶止水带的选择见6.3。施工应加强对止水带的保护。5.2.4后浇带模板施工：混凝土浇筑时后浇带的侧压力大，钢丝网侧模固定采用“顶”与“拉”的措施以保证后浇带的位置和几何尺寸的准确。“拉”即设斜拉筋反作用于侧模板，对侧模板产生拉力，以抵消部分侧压力。“顶”即在后浇带处加设支撑，以抵抗混凝土的侧压力，底板后浇带的两侧面、外墙后浇带的三面采用钢筋作骨架，底板或墙体模板侧模可采用成品“快易收口网”，也可以焊接钢筋梯子，外包2mm2mm密目钢丝网，绑扎在钢筋骨架上；钢筋骨架不宜焊于底板、外墙板结构钢筋上5.2.5外墙导墙模板考虑外墙钢筋不能断开，模板不易支设。采用导墙与外墙之间留一道20mm宽隔离缝，隔离缝采用聚苯板。聚苯板与导墙之间采用15mm垫块作为导墙钢筋保护层垫块；聚苯板与外墙之间采用L=800mm、14150mm短钢筋作为外墙钢筋保护层垫块。5.2.6底板混凝土浇筑：基础混凝土浇筑到后浇带部位时，应先浇筑后浇带加深部位混凝土。超前止水后浇带部位混凝土应从伸缩缝两侧均匀下料，振捣时对称进行，防止伸缩缝变形、破坏。5.2.7基础结构完成、地下室外墙隐蔽工程验收后，立即进行外墙防水、土方回填等后续工序的施工。停止降水时间应根据上部荷载大于地下水的浮力确定。5.2.8后浇带混凝土浇筑时的气温宜低于后浇带留设时的温度。后浇带在浇注混凝土前，必须将整个混凝土表面按照施工缝要求进行处理。5.2.9安装止水条：在后浇带两侧混凝土中间安装遇水膨胀止水条。止水条应粘贴牢固，在混凝土浇筑前应防止止水条遇水膨胀失效。5.2.10后浇带混凝土浇筑与养护：后浇带混凝土应采用补偿收缩混凝土浇筑，其强度等级比两侧混凝土强度等级高一级。在混凝土达到初凝后，进行二次压光，立即覆盖塑料薄膜、毛毡，对该处补偿收缩混凝土进行养护，养护时间不小于14天。5.2.11导墙钢筋必须加工准确，绑扎到位，以利泡沫板的填充与快易收口网（或钢丝网）、橡胶止水带的固定。5.2.12外墙防水一体化施工前可将伸缩缝外侧泡沫板剔除，聚合物水泥砂浆嵌填抹平。5.2.13加设止水施工缝、排水槽地下室底板超前止水后浇带处理的重点在基础底板的板底与超前止水后浇带顶面接触处的防水渗漏和减少清理用工。按设计理念底板超前止水后浇带部位的混凝土与基础底板混凝土整体浇筑，但考虑到基础土方、垫层、钢筋绑扎施工时间较长且超前止水后浇带部位标高低，易造成积浆、积水(杂屑)；且整体浇筑时极易造成超前止水后浇带部位的混凝土上翻到结构后浇带内，难以清理，故将底板超前止水后浇带先行施工，混凝土强度等级及抗渗等级均同底板混凝土的质量要求。1在超前止水后浇带顶面后浇带的两侧留50100mm水平止水凹槽，防止施工缝渗漏。2在底板超前止水后浇带顶面中间位置留一条混凝土凹槽作排水槽，排水槽最浅处50mm按0.5%的坡度由中间坡向两端；排水槽两端各设置一个小集水坑，放置小型水泵。排水槽和集水坑的作用是在底板浇筑混凝土时用于排除底板内的积水和混凝土的泌水、后浇带留置期间用于排除积水、后浇带封闭前便于杂物的冲洗清除。5.2.14对后浇带两侧、顶面进行封闭后浇带放置期间，为防止杂物、污水淌入，在底板后浇带两侧砌筑120mm宽、120mm高的砖带，砖带与底板面转角处用12水泥砂浆抹成圆弧作止水埂，上部用胶合板覆盖；墙体后浇带在楼面部位采用胶合板覆盖。 5.2.15振捣时，振动棒应距橡胶止水带300mm以上并从两侧同时振捣，避害橡胶止水带、填缝材料在砼中的位置偏移，影响止水效果。6.材料与设备6.0.1材料：中埋式橡胶止水带、20mm40mm挤塑聚苯板或其他填缝材料、M12穿墙止水螺栓、18厚竹胶板、铁丝、垫块、成型钢筋、密目钢丝网或快易收口网等。6.0.2设备：电焊机、圆盘锯等。6.0.3中埋式橡胶止水带应选用符合国家标准CB型橡胶止水带，其宽度应根据以下条件确定：1水压小于4m,水平和垂直变形量不超过10mm 时，止水带的宽度不宜小于200mm，厚度不宜小于5mm； 2水压为4-8m，水平和垂直变形量不超过30mm时，CB型止水带的宽度不宜小于300mm，厚度不宜小于6mm；3水压大于8m,水平和垂直变形量超过30mm时，CB型止水带的宽度不宜小于350mm ,厚度不宜小于8mm； 4水压不大于8m,水平变形量不超过20mm，当无垂直变形时，CB型止水带的宽度不宜小于200mm,厚度不宜小于5mm。除此之外，当结构断面尺寸大于500mm时，CB型止水带的宽度不宜小于300mm，当CB型止水带进行弯曲放置时，其转弯半径不得小于300mm。7.质量控制7.1主要施工规范7.1.1地下防水工程质量验收规范GB50208-20027.1.2地下工程防水技术规程GB50108-20017.1.3混凝土结构工程施工质量验收规范GB50204-20027.2质量保证措施7.2.1严格按工艺要求进行施工7.2.2伸缩缝橡胶止水带应有出厂合格证书，不得破损。7.2.3遇水膨胀止水条带应有出厂合格证书，应安装牢固。7.2.4后浇带补偿收缩混凝土表面不得有裂缝、龟裂等现象。7.2.5后浇带处混凝土不得有渗水现象，结构表面无湿渍。符合一级防水等级标准。7.2.6防水混凝土原材、配合比及施工质量应符合设计与规范要求。7.2.7模板应定位准确、牢固、无杂物，细部构造应符合设计要求。8.安全措拖8.0.1砼施工期间应以漏电保护、防机械事故和保护为安全防范重点，切实可行做好安全防护措施。8.0.2操作人员应穿绝缘鞋、戴绝缘手套、振动设备应有防漏电装置、各种线路不得挂在钢筋上。9. 环保措施9.0.1贯彻执行国家有关环境保护的各项法律、法规、规范、标准。9.0.2创建绿色施工现场的组织与实施，定期研究分析环境保护形势，解决环境保护中的问题，指导和推动环境保护管理工作，做到有计划、有安排、有活动、有总结、有效果。9.0.3 在每天收工后，将落地灰收集到指定的垃圾堆放地点，并避免垃圾撒到地上，保持周边环境的清洁。9.0.4废弃的塑料薄膜、包装袋、填缝材料等要及时回收，统一处理。10. 效益分析10.0.1社会效益采用后浇带超前止水做法，使外墙防水、回填工程提前完成，有利于上部主体施工的总平面布置及早完成，有利于现场文明施工；地下室能及时封团，避免雨水、施工用水及杂物的侵入，有利于室外管网与环境绿化划等号的提前插入。在太原市文广奥体住宅小区中钢筋砼结构工程在量采用了沉降后落带、温度后浇带和收缩后落带技术方案，按设计的技术规定，现场地下水位较高时，不能在封闭后浇带前停止降水，从而造成了资源的浪费。而后浇带超前止水构造施工技术成功解决了这一问题。10.0.2技术效益采用后浇带超前止水做法，使外墙防水、回填工程提前完成，有利于上部主体施工的总平面布置及早完成，地下室能及时封团，避免雨水、施工用水及杂物的侵入，保证了施工质量，有利于整体工程进度与现场文明施工。10.0.3经济效益与通常的后浇带施工技术相比，后浇带超前止水施工技术可以缩短基坑降水时间，降低施工费用。节省了外墙外侧模板的二次施工与常规应在后浇带两侧布置的止水钢板，防水一体化施工也节省常规做法在后浇带混凝土浇筑后的基层处量、防水与保护层等的二次费用，同时因后带提前封闭避免了常规敞开做法时因垃圾杂物入内产生的清理费用及施工用水、雨水等进入地下室室内产生的抽水与清理费用。太原市文广奥体住宅小区1#15#楼地下车库及人防层施工现场有深井14口，每口井每天费用约为190元/天，若从土方开挖开始实施连续降水，需降水15个月，仅工程的降水费用就高达109.2万元，期间还要消耗大量的电能和浪费掉大量的地下水，而采取后浇带超前止水措施后，可以提前7个月停止降水，从而达到了节省能源，节省水资源，节省投资的效果。降低成本费用55.86万元。公式 B=CNMD （10.3-1） W=PONMD （10.3-2） V=LMD （10.3-3）B-降低成本费用 W节约电能C-每口井每日费用 P单台水泵功率D-降水天数 0水泵总台数M-降水月数 V节约用水总量N井口数量 L14口井抽水量6000m3/天1降低成本费用：B=19014307=558600元2节约电能：W=2.22414307=155232（KWh）3节省地下水（以14口井抽水量6000m3/天计算）：V=6000307=1080000（m3）11.应用实例11.0.1太原市文广奥体住宅小区1#-3#地下车库太原市文广奥体住宅小区1#-3#地下车库总面积20000m3，如何保证900m地下车库后浇带质量是施工的重点之一，地下车库人防层采用了超前止水做法，保证了质量、进度与现场文明施工。可以提前5个月停止降水，从而达到了节省能源，节省水资源，节省投资的效果。11.0.2太原市文广奥体住宅小区4#住宅楼太原市文广奥体住宅小区4#住宅楼总建筑面积为27235m3，由地下一层和地上20层组成，地下室为人防层，地下工程防水等级为二级，钢筋砼抗渗等级为P6，在施工组织设计编审过程中我们抻出地下室后浇带采用超前止水做法，得到了业主与监理的认可，施工时严格按照方案设计，即保证了地工质量，同时在水位提升速度快的不利条件下，尽早地使地下防水与回填工作完成，以利于总平面部置的实施和上部结构的施工。，提前7个月停止降水，从而达到了节省能源，节省水资源，节省投资的效果。11.0.3太原市文广奥体住宅小区9#住宅楼太原市文广奥体住宅小区9#住宅楼总建筑面积为27000m3，由地下一层和地上20层组成，地下室为人防层，地下工程防水等级为二级，钢筋砼抗渗等级为P6，在施工组织设计编审过程中我们抻出地下室后浇带采用超前止水做法，得到了业主与监理的认可，施工时严格按照方案设计，即保证了地工质量，同时在水位提升速度快的不利条件下，尽早地使地下防水与回填工作完成，以利于总平面部置的实施和上部结构的施工。可以提前7个月停止降水，从而达到了节省能源，节省水资源，节省投资的效果。11.0.4太原市文广奥体住宅小区3#住宅楼太原市文广奥体住宅小区4#住宅楼总建筑面积为28324m3，由地下一层和地上18层组成，地下室为人防层，地下工程防水等级为二级，钢筋砼抗渗等级为P6，根据前三个工程后浇带超前止水做法的成功经验，在地下室施工方案中我们进一步完善了节点做法，并严格组织施工，由技术负责人进行全过程现场指导，按照业主的总体进度要求，提前室外总平的施工，提前6个月停止降水，从而达到了节省能源，节省水资源，节省投资的效果。上述工程应用实践证明，采用本工法施工，不仅有效地解决了后浇带施工中的难点问题，而且降低了施工成本，缩短了施工工期，节约了资金，创造了良好的社会效益和经济效益。本工法具有先进性和实用性，工法成熟可靠，可广泛应用于类似工程中。
