卫星导航系统概述分解.pptx

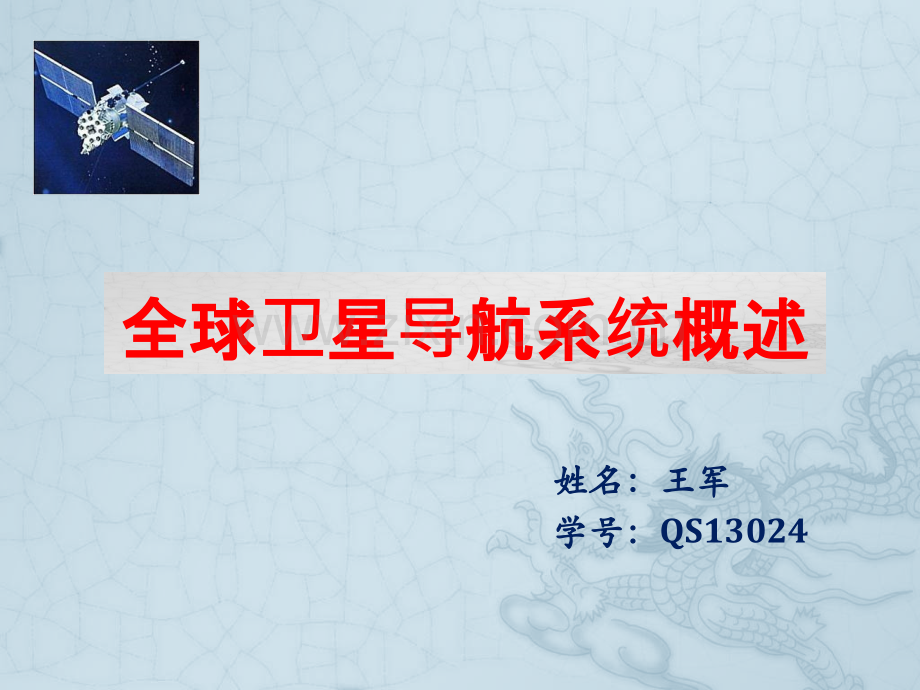

全球全球卫星星导航系航系统概述概述姓名：王军姓名：王军学号：学号：QS13024全球卫星导航系统n 北斗北斗卫星导航系统卫星导航系统n GPS 卫星定位系统nGLONASS 卫星导航系统n 欧洲新一代卫星导航系统GLAILEO 北斗卫星系统简介北斗卫星导航系统BeiDou（COMPASS）Navigation Satellite System是中国正在实施的自主发展、独立运行的全球卫星导航系统。系统建设目标是：建成独立自主、开放兼容、技术先进、稳定可靠的覆盖全球的北斗卫星导航系统，促进卫星导航产业链形成，形成完善的国家卫星导航应用产业支撑、推广和保障体系，推动卫星导航在国民经济社会各行业的广泛应用。北斗卫星的系统组成u北斗卫星系统由三部分组成1、空间星座部分2、地面控制部分3、用户设备部分北斗卫星的系统组成空间段包括5颗静止轨道卫星和30颗非静止轨道卫星；地球静止轨道卫星分别位于东经58.75度、80度、110.5度、140度和160度。非静止轨道卫星由27颗中圆轨道卫星和3颗倾斜同步轨道卫星组成。GEO 卫星卫星MEO 卫星卫星北斗卫星的导航信号B1：1559.052 MHz1591.788 MHzB2：1166.22 MHz1217.37 MHzB3：1250.618 MHz1286.423 MHzL频段S频段：授权服务信号北斗导航卫星的服务卫星导航系统n 北斗北斗卫星导航系统卫星导航系统n GPS 卫星定位系统卫星定位系统nGLONASS 卫星导航系统n 欧洲新一代卫星导航系统GLAILEO GPS卫星系统简介GPS是20世纪70年代由美国陆海空三军联合研制的新一代空间卫星导航定位系统。其主要目的是为陆、海、空三大领域提供实时、全天候和全球性的导航服务，并用于情报收集、核爆监测和应急通讯等一些军事目的。GPS的空间部分是由24颗卫星组成(21颗工作卫星；3颗备用卫星），它位于距地表20200km的上空，均匀分布在6个轨道面上(每个轨道面4颗),轨道倾角为55。GPS卫星系统组成频率为1575.42MHz的L1载波频率为1227.60HMz的L2载波它们的频率分别是基本频率10.23MHz的154倍和120倍，它们的波长分别19.03cm和24.42cm。GPS卫星系统定位信号GPS提供标准定位服务(SPS)精确定位服务(PPS)两种。GPS卫星系统的服务卫星导航系统n 北斗北斗卫星导航系统卫星导航系统n GPS 卫星定位系统卫星定位系统nGLONASS 卫星导航系统卫星导航系统n 欧洲新一代卫星导航系统GLAILEO GLONASS 卫星系统简介卫星系统简介GLONASS系统是由苏联国防部独立研制和控制的第二代军用卫星导航系统，后由俄罗斯继续该计划。该系统主要服务内容包括确定陆地、海上及空中目标的坐标及运动速度信息等。GLONASS星座由24颗工作星组成，24颗星均匀地分布在3个近圆形的轨道平面上，这三个轨道平面两两相隔120度，每个轨道面有8颗卫星，同平面内的卫星之间相隔45度，轨道高度19100公里，运行周期11小时15分，轨道倾角64.8度。GLONASS 卫星系统组成卫星系统组成格洛纳斯系统使用频分多址(FDMA)的方式，每颗格洛纳斯卫星广播两种信号，L1和L2信号。具体地说，频率分别为L1=1602+0.5625*k(MHz)和L2=1246+0.4375*k(MHz)，其中k为124为每颗卫星的频率编号，同一颗卫星满足L1/L2=9/7。GLONASS卫星的载波上也调制了两种伪随机噪声码：S码和P码。GLONASS 导航定位信号导航定位信号卫星导航系统n 北斗卫星导航系统n GPS 卫星定位系统nGLONASS 卫星导航系统n 欧洲新一代卫星导航系统欧洲新一代卫星导航系统GLAILEO 伽利略导航卫星定位系统（Galileo）伽利略导航卫星定位系统（Galileo Positioning System），是欧盟一个正在建造中的卫星导航定位系统。伽利略系统的基本服务有导航、定位、授时；特殊服务有搜索与救援；扩展应用服务系统有在飞机导航和着陆系统中的应用、铁路安全运行调度、海上运输系统、陆地车队运输调度、精准农业。Galileo系统组成伽利略的空间段有位于中高度(MEO)30颗卫星构成，其中27颗卫星为工作卫星，3颗为候补卫星，这些卫星分置于3个轨道面内，轨道高度为23616km，倾角为56度。卫星绕地球旋转一周的时间为14小时04分钟，卫星重量为625kg，在轨寿命15年，耗功1.5kw，发射频段为四个(包括SAR使用的频段)，工作信道(基本信号)达11个。Galileo系统定位信号公共服务商业服务生命安全服务公共规范服务地区性组织提供的导航定位服务搜索与救援系统Galileo系统的服务四大系统参数和性能比较北斗卫星导航系统是中国自主建设、独立运行，并与世界其他卫星导航系统兼容共用的全球卫星导航系统，可在全球范围内全天候、全天时为各类用户提供高精度高可靠的定位、导航、授时服务，并兼短报文通信能力。北斗在提供无源定位导航和授时等服务时，在用户数量上没有限制，向全世界提供免费的服务。与其他三大卫星系统的建设不完全相同，北斗卫星导航系统有“源定位”和“短报文”特色服务，短信服务是北斗卫星导航系统的特色和优势。全球卫星导航系统运用全球卫星导航系统运用卫星导航系统目前已经广泛应用于国土资源、水利、电力、测绘、农业、林业、数字城市、环境保护、灾害监测、建筑、救助、航运、交通运输、通信、导航、金融、气象、海洋、水文监测国防等诸多领域，是关系国家战略安全的系统工程。随着社会和经济的发展，人们对卫星导航的需求越来越大，卫星导航系统是国家的经济、社会发展安全的可靠保障。专业运用国土资源-全球卫星定位系统在国土资源信息管理、地质灾害形变监测、国土移动执法督查系统、现场核查技术等方面的应用模式，适用于全国各省份的国土资源管理领域。水利普查-全球卫星定位系统在水利勘探数据采集，水利设施形变监测，防汛抗旱导航调度，水土保持普查统计等多个方面都有重要作用。专业运用信息化测绘港口管理和进港引导智能交通智能电网精细农业气象监测精密授时民航管理铁路监管现代考古专业运用民用个人位置服务-使用装有卫星导航接收芯片的手机或车载卫星导航装置找到要走的路线。如查询最近的停车位、餐厅、旅馆或其他你想去的任何地方。车辆导航-全球卫星定位系统（GNSS）、地理信息系统技术（GIS）和无线通讯技术等先进技术的有机结合体，对路网中行驶的车辆实施全天候、全方位、立体监控，预报交通流量情况，适时进行路况信息管理、道路堵塞治理、交通疏导、车辆监控、车辆自主导航、车辆事故预测、事故定位和现场记录民用旅游老人、小孩、宠物的定位器军事应用卫星导航系统在国防上具有重要的作用，飞机、导弹、水面舰艇、潜艇上定位导航；弹道导弹机动发射车、自行火炮与多管火箭发射车、人员搜救、水上排雷等快速定位谢谢，请老师和同学们批评指正！
