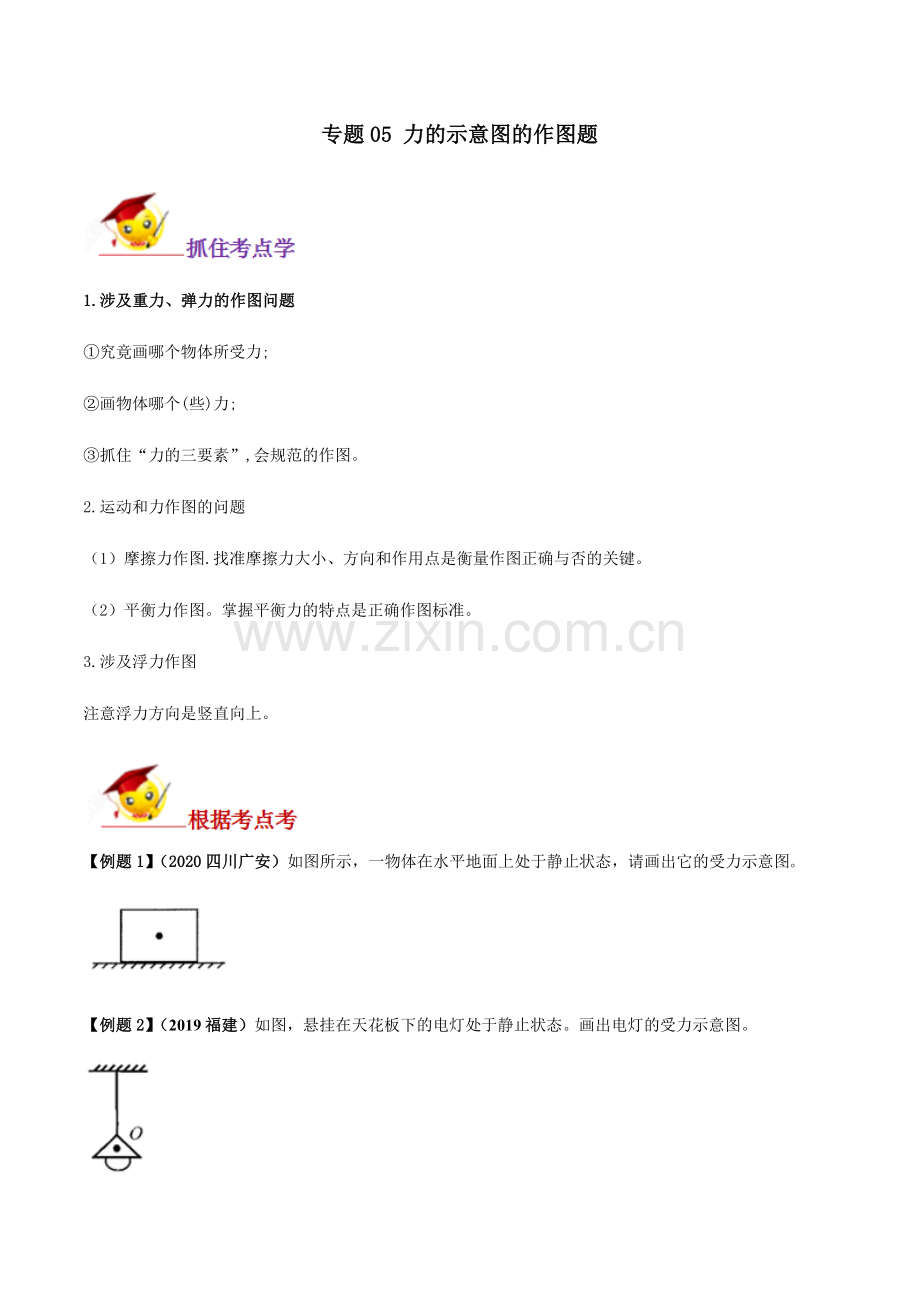

专题05 力的示意图的作图题

1.涉及重力、弹力的作图问题
①究竟画哪个物体所受力;
②画物体哪个(些)力;
③抓住“力的三要素”,会规范的作图。
2.运动和力作图的问题
（1）摩擦力作图.找准摩擦力大小、方向和作用点是衡量作图正确与否的关键。
（2）平衡力作图。掌握平衡力的特点是正确作图标准。
3.涉及浮力作图
注意浮力方向是竖直向上。

【例题1】（2020四川广安）如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡

【例题2】（2019福建）如图，悬挂在天花板下的电灯处于静止状态。画出电灯的受力示意图。

【例题3】（2019江西）图中物块正水平向左滑动并压缩弹簧在O点画出物块水平方向受力示意图。

【例题4】（2020山东潍坊）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。

1．（2019湖南彬州）如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。

2.（2019贵州铜仁）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。

3．（2019贵州省黔东南州）如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。

4.（2019安徽）如图，用细线将小钢球悬挂起来。让其在竖直平面内左右摆动。忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。

5．（2019四川内江）如图所示，刻度尺静止在手指上，请画出刻度尺所受力的示意图。

6．（2019山东泰安）如图所示，小球悬挂在细线下来回摆动。请作出小球在图示位置时，所受细线拉力F和重力G的示意图。

7．（2019湖北随州）如图是一辆面包车，该车后轮为驱动轮，前轮为方向轮。该车刚刚从静止起步处于加速阶段（不计空气阻力）。画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。

8.（2020湖北孝感）如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B均静止。请画出：
①物体A的重力示意图（O为物体A的重心）；
②弹簧对小车B的弹力示意图。

9. （2020四川达州）如图所示，重为20N的鱼悬浮在水中，请用力的图示法画出鱼所受到的力（O为重心）。

10.（2020湖北襄阳）请画出木块所受重力的示意图。

11.（2020湖北黄石）一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。

12.有一个木球静止在水面上，在图中画出它的受力示意图．

13.如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．

14.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。

15.（2020贵州毕节）一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。

16．（2020四川遂宁）一木箱静止于斜面，请作出木箱对斜面的压力示意图。

17.（2020海南）在图中画出压在墙壁上的物体受重力G的示意图｡

18.（2020山东泰安）一小球沿弧形轨道下滑，画出小球在图中位置时受到重力的示意图。

19.（2020四川南充）物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。

20.（2020湖北咸宁）如图所示，木棒在手指上平衡，画出它所受重力的示意图(力的作用点画在木棒的重心上)

21.（2020南京）如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。

22．（2020江苏淮安）按照题目要求作图：画出图中斜面上木块所受重力的示意图。

23．（2020苏州）按照要求作图：如图，箱子随水平传送带向右做匀速直线运动，请画出它所受力的示意图（空气阻力不计）。
24.（2020贵州黔西南）如图所示，物体以某一速度v沿斜面匀速下滑。作出该物体所受各力的示意图。

25.（2020河南）将细线一端固定在烧杯底部，另一端固定在乒乓球上。烧杯加水后静止在斜面上，如图所示。不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。

26.（2020江苏连云港）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

27. 如图所示，用外力F把一个物体压在竖直的墙壁上使其静止，请画出物体在竖直方向上受力的示意图（要体现科学性）。
F

28.细线悬挂的小球摆到最高点时如图甲所示，试画出小球受到重力和拉力的示意图。

29．如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图．

30．将一物体用力推出后，物体沿粗糙水平面向右减速滑动．不计空气阻力，请在图中画出该物体在减速滑动时所受力的示意图．

31．如图所示，画出物体在光滑斜面上下滑时的受力示意图。

32.如图所示，实心铅球静止在斜面上，请用力的示意图作出铅球受到的重力和挡板对铅球的支持力．

33. 如图乙所示，小华用绳拉着箱子行走，请画出绳对箱子拉力F的示意图．

34.如图，水杯静止在水平桌面上，O是水杯的重心。在图中面出水杯受力的示意图

35.画出图中静止在水平桌面上的茶杯对桌面压力的示意图。

36.某人站在静止不动的小车里，画出图中人的受力示意图．

37.踢出的足球在水平草地上继续滚动一段距离才停止下来，请作出向右滚动的足球所受各力的示意图．

38.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。

39.如图所示，轻质弹簧一端固定在墙上，物体M沿粗糙地面水平向左运动，压缩弹簧运动到A点时，速度为vA ， 在方框内以点代M，画出M经过A点时的受力示意图(图中已标示了弹簧対M的弹力F)

40.如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F浮的示意图。
