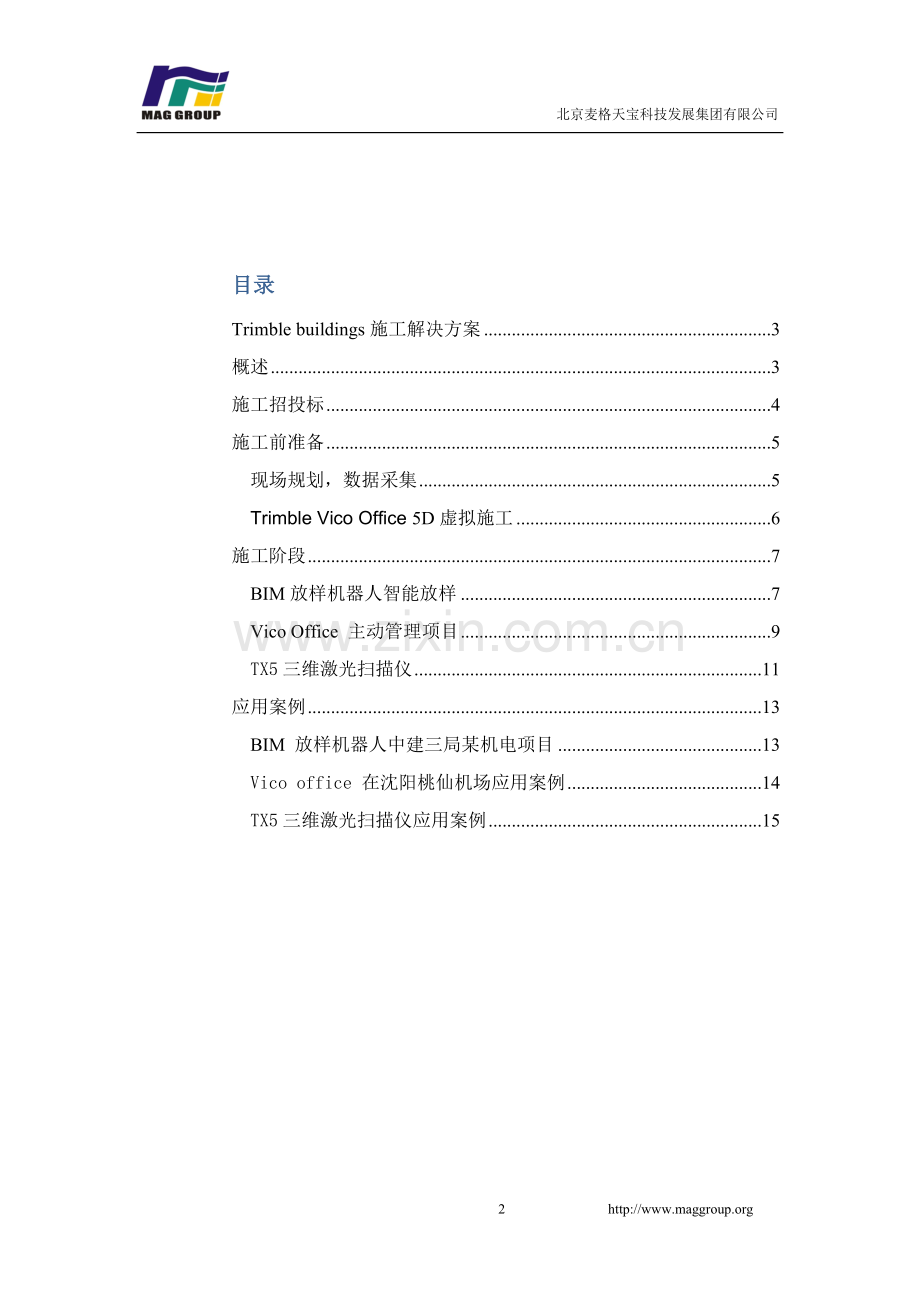

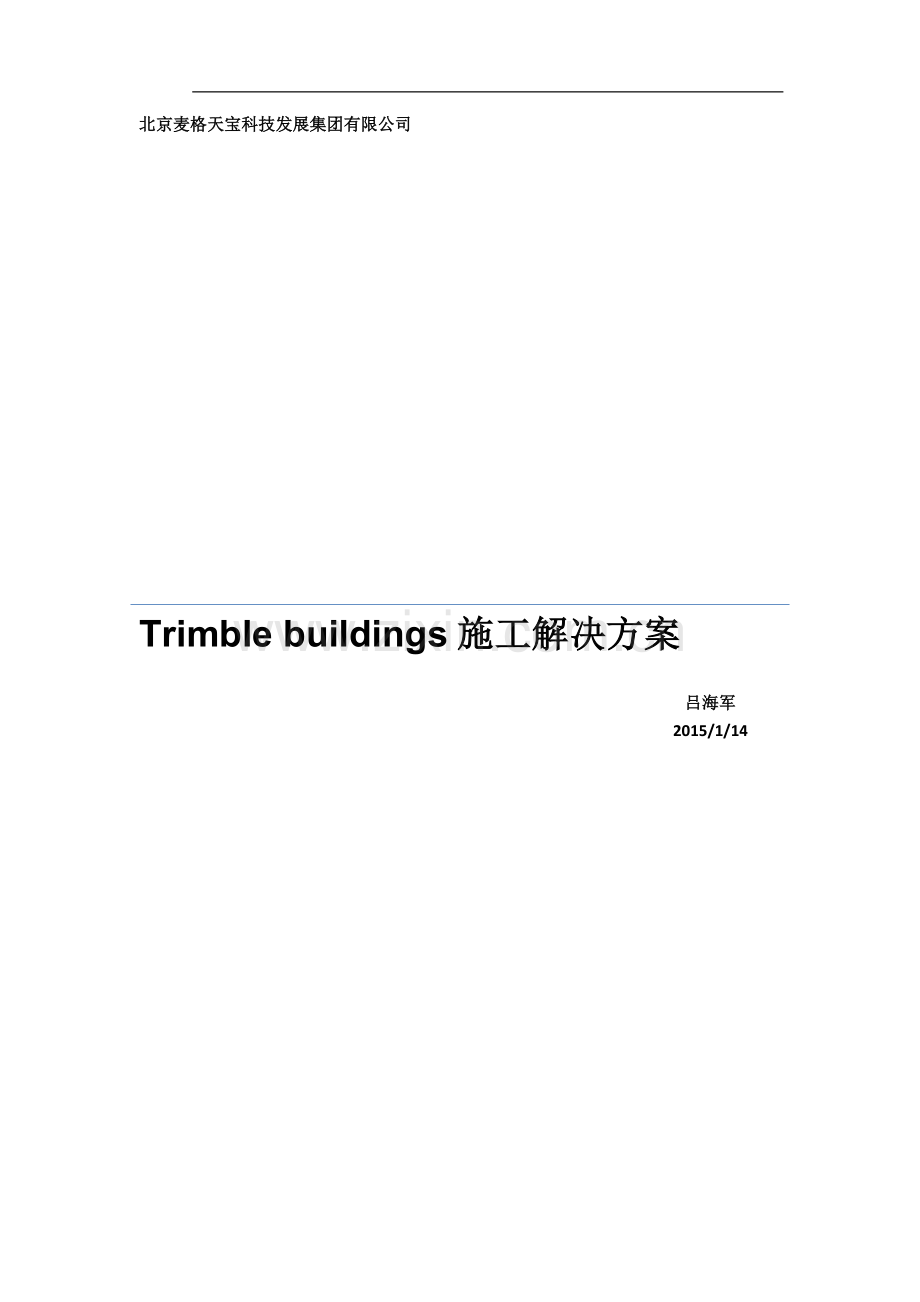

北京麦格天宝科技发展集团有限公司北京麦格天宝科技发展集团有限公司 Trimble buildings施工解决方案吕海军 2015/1/14 目录 Trimble buildings施工解决方案 3 概述 3 施工招投标 4 施工前准备 5 现场规划，数据采集 5 Trimble Vico Office 5D虚拟施工 6 施工阶段 7 BIM放样机器人智能放样 7 Vico Office 主动管理项目 9 TX5三维激光扫描仪 11 应用案例 13 BIM 放样机器人中建三局某机电项目 13 Vico office 在沈阳桃仙机场应用案例 14 TX5三维激光扫描仪应用案例 15 Trimble buildings施工解决方案概述天宝公司成立于1978年，美国纳斯达克上市公司，共有6800名员工，客户遍及150个国家。1998年6月，Trimble 在中国北京成立了其第一家代表处，直接为中国用户提供先进的产品和良好的服务。随着中国经济的迅速发展，Trimble 在中国市场也快速成长起来，并在行业中成为最具实力的领导者。Trimble 致力于提升整个建筑行业技术水平。通过在设计-建造-运营的生命周期中提供可施工的信息，并将这些信息贯穿整个建筑行业的供应链，从而帮助我们的客户提升项目交付并更好地管理他们的建筑资产。Trimble的理念是以定位技术、无线通信和软件技术改变世界工作的方式. Trimble buildings 建筑整个生命周期的全线产品接下来我就Trimble buildings建筑解决方案对施工阶段的应用和带来哪些价值进行讲述。施工招投标在设计模型完成之后，我们就需要准备下一步的施工招投标工作，施工招投标作为建筑开发商和施工总承包都是一个非常重要的工作，我们需要尽可能详细的对建筑的每一个物料进行预算，对人员成本，机械台班等一切施工成本做到心中有数，才能够在整个施工投标工作选择最优供应商或者以最合理的价格中标。这个阶段Trimble Vico Office项目管理软件就很好的依据设计BIM模型快速、自动提取工程量清单，再结合相应的企业定额快速计算出整个建筑的所有费用，使项目报价公平，公正。施工前准备现场规划，数据采集在施工规划前期，我们通过Trimble UX5无人机快速采集现场地形图，将摄影测量的点云数据通过软件快速建立BIM模型，把地形数据与我们的建筑BIM模型无缝结合，为BIM模型的数字化施工奠定坚实基础。 BIM放样机器人自动放样建筑红线和特征点标志将我们设计的BIM模型加载到BIM放样机器人的Tablet 平板电脑中，单人精确放样建筑红线和重要特征点。同时Tablet 平板电脑输出相应数据报告发给相关协同部门，让数据共享，快速及时的做好项目协同和管理。 Trimble Vico Office 5D虚拟施工在我们的建筑物还没有真正施工前，我们一定要做的就是虚拟施工。通过设计的三维模型我们在计算机中模拟一遍我们建筑每一个施工步骤和环节，同时在建筑生长的过程中，主要有以下几点： l BIM模型中碰撞检查，及时发现设计碰撞的冲突，提早修改设计减少不必要的成本浪费。 l BIM模型的虚拟施工，在这个环节我们会把每一个施工步骤在计算机模拟一遍，我会提前发现施工中的问题，及时做好优化和调整。 l 虚拟施工过程中Trimble Vico Office会根据BIM模型输出相应的人员和资金成本，让我们对施工过程中不同时间断对人员配置，现金流流向有一个提前的预判断。 l 虚拟施工过程中Trimble Vico Office会生成进度进化表，让我们对项目的周期和重要的工程节点有所预估。施工阶段 BIM放样机器人智能放样放样工作流程放样工作报告把我们设计的BIM模型直接导入到Tablet 平板电脑中，BIM放样机器人自样出施工放样点，使BIM模型真正落到工地指导放样，放样完成自动生成工作效率报告，放样点精度报告，方便对现场施工质量的考核与评估。 l 快速放样异形建筑，实时控制放样精度。 l 放样模型返回到设计模型生成放样点对比及报告 Vico Office 主动管理项目在建筑施工中，科学合理的项目管理，对于项目的进度和成本管理有着重要意义。Trimble Vico Office项目管理为您提供科学主动的管理方式。 l 科学主动的双重管理系统，Trimble Vico Office以BIM模型为依据，计划于实际项目相结合，主动管理项目进度，现金和人员配置。 l 根据施工进度清晰表达项目的效率，并且软件根据实际情况预测项目进度，如想提高进度怎样匹配相关人员，Trimble Vico Office提供最优方案。资源分配图 TX5三维激光扫描仪 Trimble TX5扫描仪是用于复杂测量和建档的高速三维扫描仪。采用激光技术，只需数分钟即可产生复杂环境和几何结构的详细三维图像。配有触摸操作屏，用于控制扫描功能和参数。最终的图像是由数百万彩色点组成的点云，可用来对现有环境进行数字化再现，我们可以任意两去空间点，进行施工质量检测与评估。 l 施工现场数据与设计模型进行对比分析，快速检查施工设计与施工的误差 l l l l l l l l l l 现场施工检查，指导下一步设计 l 快速提供竣工模型，并可在模型内进行任意量测， ü 快速墙面平整度检测 ü 墙体偏移检测 ü 墙体垂直度检测 ü 开间测量、进深测量应用案例 BIM 放样机器人中建三局某机电项目 • 所有点的精度都控制在3mm以内，超越了传统施工精度。单人一天即可完成300个放样点的精确定位，所有点的精度都控制在3mm以内效率达到传统方法的6-7倍。 • 一个标准层主要风管放样及支吊架固定过程，传统方法需要4名工人7个工作日完成，在BIM放样机器人的配合下完成相同工作量，只需要2名工人3个工作日，每一个标准层节省了22个标准工作日。此外,该方法同时减少了移动平台等机具占用的时间。 • 中建三局机电BIM团队已经顺利完成了机电和管道BIM模型中超过四万个点的放样，包括套管点、嵌入点、层贯通点、排水通道点和挂钩预埋件等详细内容参见 Vico office 在沈阳桃仙机场应用案例与体量相同类型某机场对比机场开始时间完工时间工期沈阳机场（24万平方米） 2011年4月1日 2013年8月15日 867天国内某机场（22万平方米） 2011年6月1日 2014年8月20日 1176天节约成本 BIM成本投资回报率 13094790元 2680000元 389% TX5三维激光扫描仪应用案例深圳某金融中心竣工验收上海迪士尼实验楼上海迪士尼实验楼，是一个旧房改造工程，图纸丢失，无法进行二次改造，最后采取TX5三维激光扫描仪快速获取点云模型，经过Trimble Realworks 软件快速建立Sketchup BIM模型，最后为装饰设计素材 15 http://www.maggroup.org
