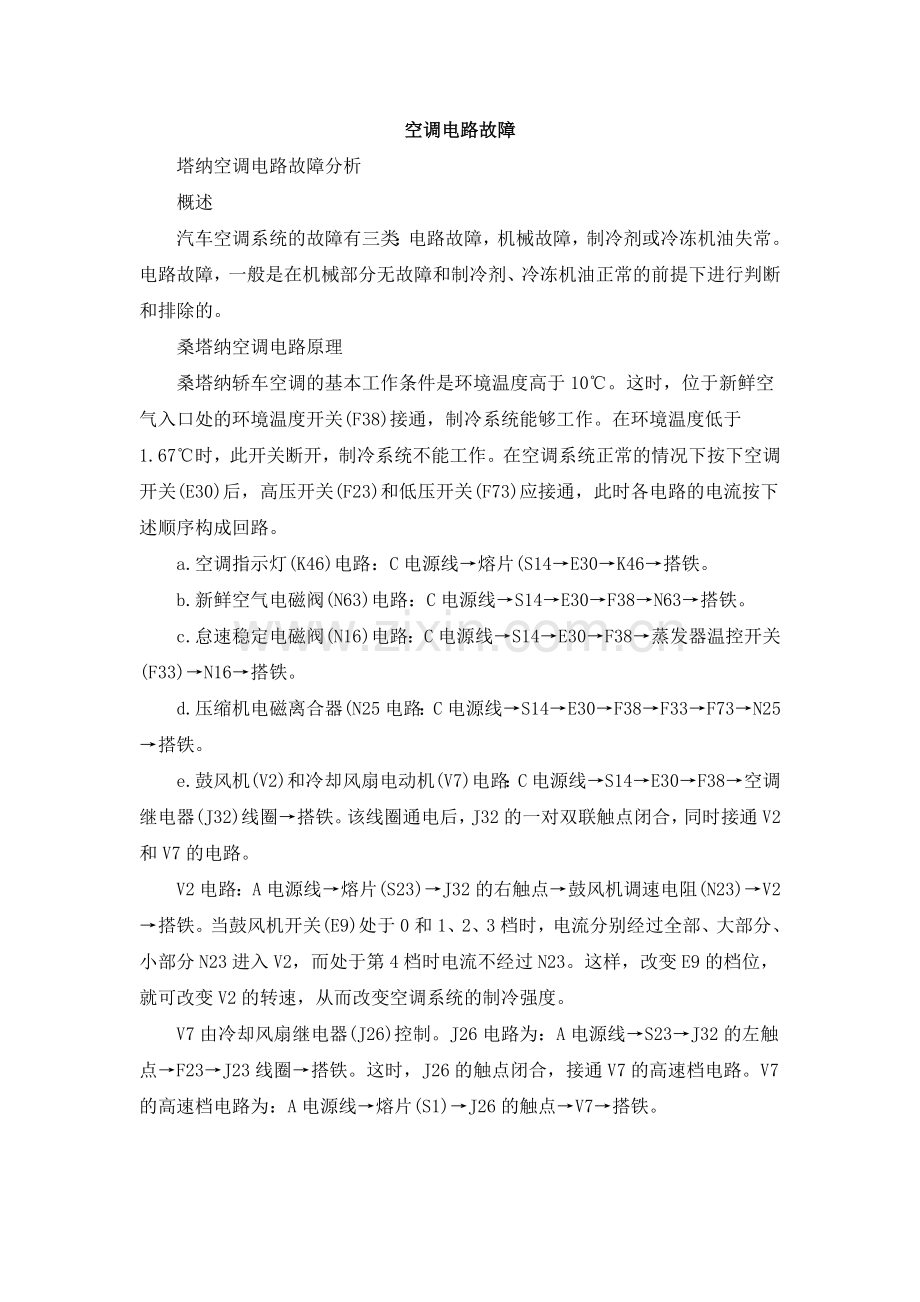

空调电路故障
塔纳空调电路故障分析
概述
汽车空调系统的故障有三类：电路故障，机械故障，制冷剂或冷冻机油失常。电路故障，一般是在机械部分无故障和制冷剂、冷冻机油正常的前提下进行判断和排除的。
桑塔纳空调电路原理
桑塔纳轿车空调的基本工作条件是环境温度高于10℃。这时，位于新鲜空气入口处的环境温度开关(F38)接通，制冷系统能够工作。在环境温度低于1.67℃时，此开关断开，制冷系统不能工作。在空调系统正常的情况下按下空调开关(E30)后，高压开关(F23)和低压开关(F73)应接通，此时各电路的电流按下述顺序构成回路。
a.空调指示灯(K46)电路：C电源线→熔片(S14→E30→K46→搭铁。
b.新鲜空气电磁阀(N63)电路：C电源线→S14→E30→F38→N63→搭铁。
c.怠速稳定电磁阀(N16)电路：C电源线→S14→E30→F38→蒸发器温控开关(F33)→N16→搭铁。
d.压缩机电磁离合器(N25电路：C电源线→S14→E30→F38→F33→F73→N25→搭铁。
e.鼓风机(V2)和冷却风扇电动机(V7)电路：C电源线→S14→E30→F38→空调继电器(J32)线圈→搭铁。该线圈通电后，J32的一对双联触点闭合，同时接通V2和V7的电路。
V2电路：A电源线→熔片(S23)→J32的右触点→鼓风机调速电阻(N23)→V2→搭铁。当鼓风机开关(E9)处于0和1、2、3档时，电流分别经过全部、大部分、小部分N23进入V2，而处于第4档时电流不经过N23。这样，改变E9的档位，就可改变V2的转速，从而改变空调系统的制冷强度。
V7由冷却风扇继电器(J26)控制。J26电路为：A电源线→S23→J32的左触点→F23→J23线圈→搭铁。这时，J26的触点闭合，接通V7的高速档电路。V7的高速档电路为：A电源线→熔片(S1)→J26的触点→V7→搭铁。

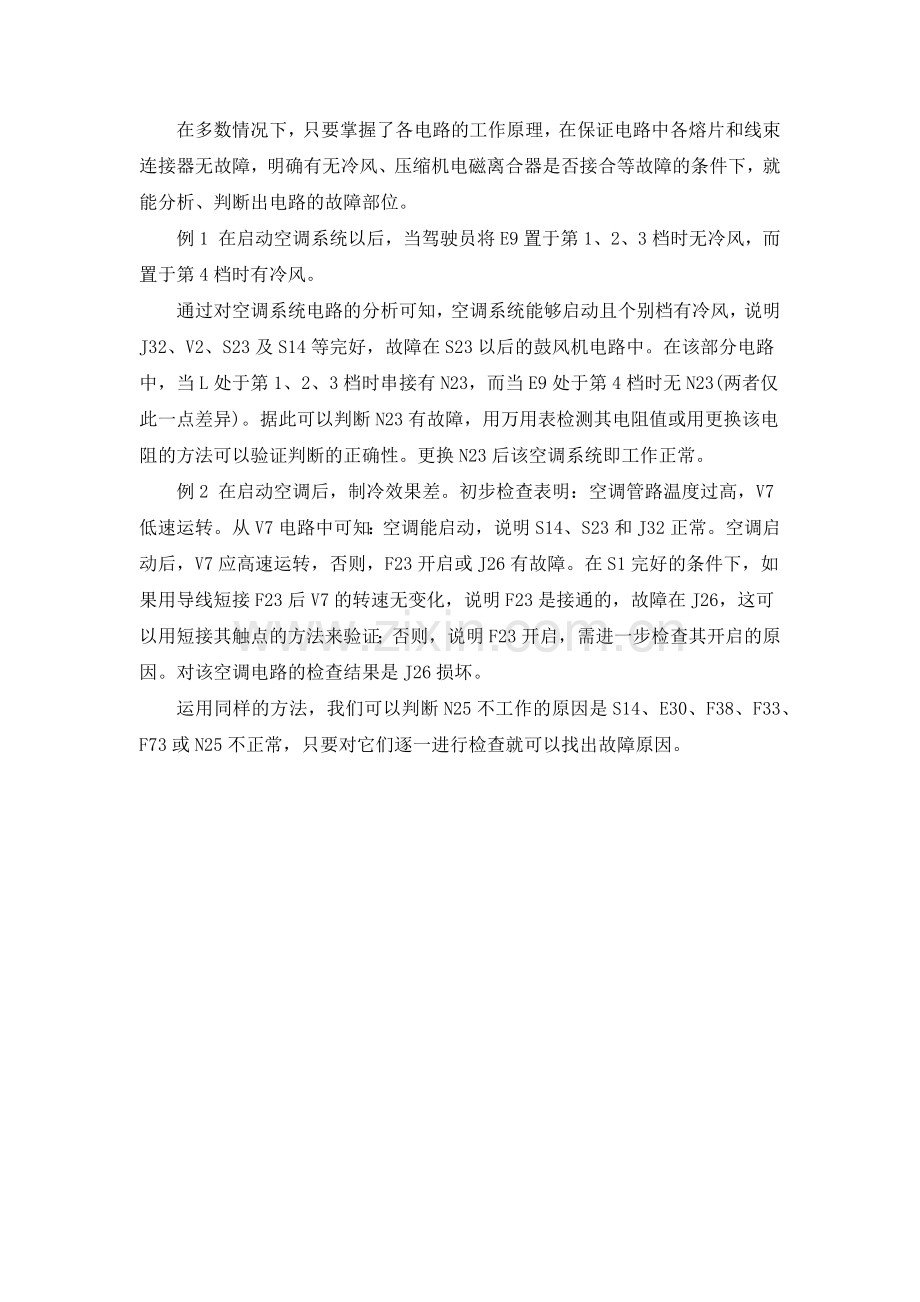

在多数情况下，只要掌握了各电路的工作原理，在保证电路中各熔片和线束连接器无故障，明确有无冷风、压缩机电磁离合器是否接合等故障的条件下，就能分析、判断出电路的故障部位。
例1 在启动空调系统以后，当驾驶员将E9置于第1、2、3档时无冷风，而置于第4档时有冷风。
通过对空调系统电路的分析可知，空调系统能够启动且个别档有冷风，说明J32、V2、S23及S14等完好，故障在S23以后的鼓风机电路中。在该部分电路中，当L处于第1、2、3档时串接有N23，而当E9处于第4档时无N23(两者仅此一点差异)。据此可以判断N23有故障，用万用表检测其电阻值或用更换该电阻的方法可以验证判断的正确性。更换N23后该空调系统即工作正常。
例2 在启动空调后，制冷效果差。初步检查表明：空调管路温度过高，V7低速运转。从V7电路中可知：空调能启动，说明S14、S23和J32正常。空调启动后，V7应高速运转，否则，F23开启或J26有故障。在S1完好的条件下，如果用导线短接F23后V7的转速无变化，说明F23是接通的，故障在J26，这可以用短接其触点的方法来验证；否则，说明F23开启，需进一步检查其开启的原因。对该空调电路的检查结果是J26损坏。
运用同样的方法，我们可以判断N25不工作的原因是S14、E30、F38、F33、F73或N25不正常，只要对它们逐一进行检查就可以找出故障原因。
