远程视频监控解决方案

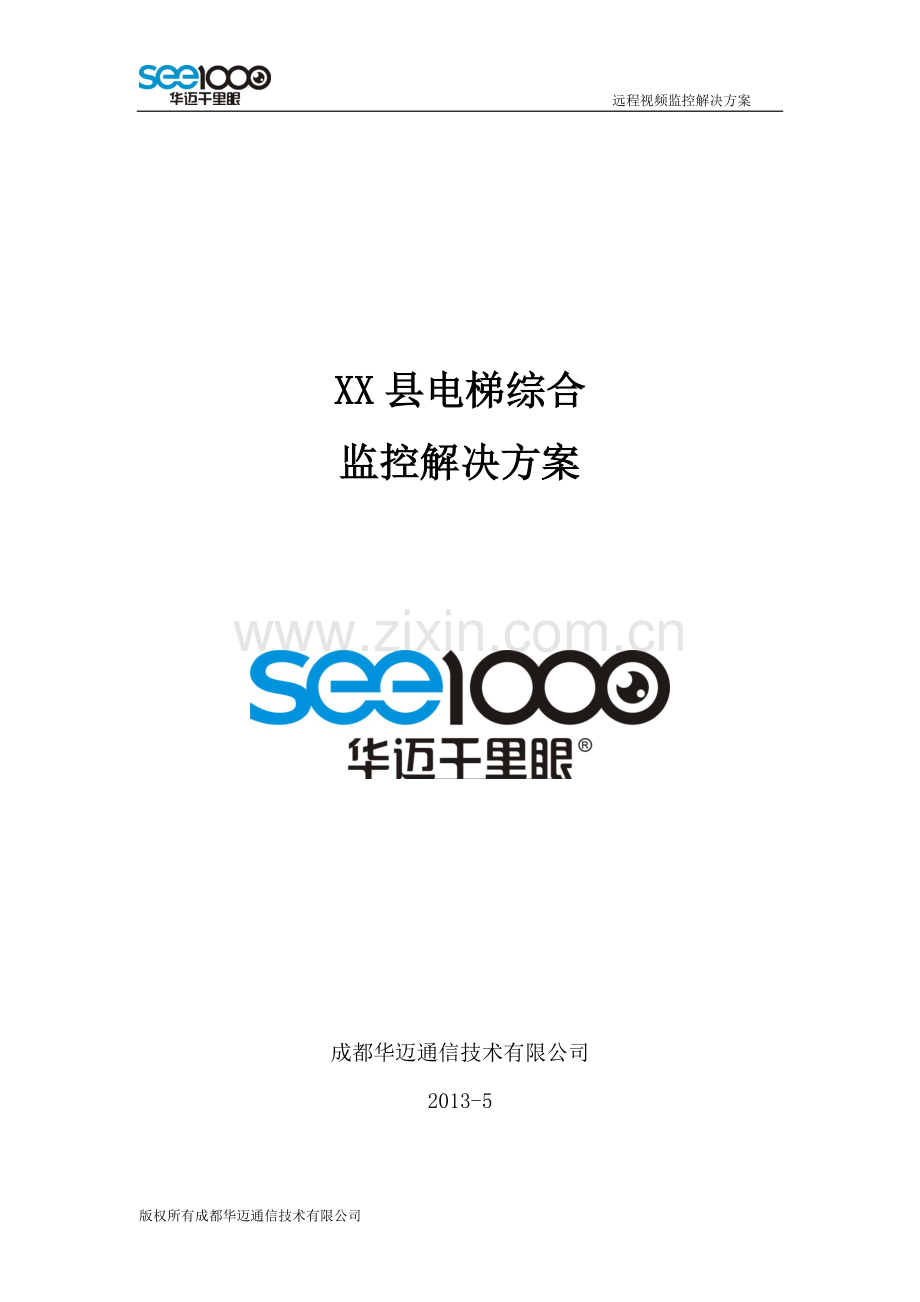

XX县电梯综合
监控解决方案

成都华迈通信技术有限公司
2013-5方案特点

一、 安装及布点速度快,工程建设周期短

二、 全新平台化管理，系统稳定、功能完善

三、 全实时视频监控，监控效果更胜一筹

四、 本地PC存储、SD卡录像与远程服务器集中录像相结合,数据三倍安全

五、 优化的H.264压缩格式,创造最低码流，适应所有网络带宽。

六、 强大的设备功能，完全满足用户的看、听、说、防、控。

七、 系统灵活，扩容性强

目 录
第一章、 概述 4
1. 项目背景 4
2. 建设目标 5
3. 建设原则 6
第二章、 方案介绍 8
1. 系统优势 8
2. 系统功能 8
第三章、 系统设计 9
1. 系统结构图： 9
2. 采集终端介绍 10
3. 中心处理端介绍 11
4. 应用终端介绍 13
第四章、 系统部署 15
1. 系统组网拓扑图： 15
2. 前端监控点 16
3. 网络接入 16
4. 中心管理平台 17
5. 监控中心 17
6. 系统管理 20
第五章、 方案优势 20
1. 监管终端接入极其便利 20
2. 无需新建专业视频服务器 20
3. 分级分区域管理 21
4. 全系产品支持手机视频监管 21
5. 经济便利组网 21
6. 完善的平台搭建方案 21
第六章、 设备选型 23
第一章、 概述
1. 项目背景
随着社会的发展，电梯的作用日益重要，其运行的可靠性备受关注。所以安装电梯监控系统具有十分重要的现实意义。为提高对客户的服务水平，保障乘客安全，减少抢修时间都起到了重要作用，电梯监控的目的是为了以最少的人力资源配备来加强对电梯控制系统的管理，提供较为直观、清晰、准确、稳定的电梯运行状态监视，进而为设备维修和故障诊断提供多方面的可能性，充分提高电梯控制系统的工作效率和安全性能。

2. 建设目标
因最初建立视频监控时技术及硬件条件的限制，大部分视频图像监控系统主要功能是实现单个网点或者设备的录像、存储及回放功能，虽然能在一定程度上能满足基本需要，但是随着用户要求及环境的不断改变，现以无法满足用和需求，如无法实现集中存储，及对各个电梯的统一监控和管理。
为了能够解决目前实际运行中存在的问题，减少投入病在利用原有设备的基础上，并满足现在业务发展的需求，我们需要建立一个更先进、完善和统一的平台对这些情况予以处理，以达到数字化，网络化，智能化的目标。新系统的设计应该能够满足如下的基本要求：将原有150个监控点的图像，进行集中存储，并在大屏上显示，录像存储时间为30天
1) 以灵活的接入方式整合现有各个监控点的图像资源；实现实时图像、声音监控；
2) 能够对所有监控点的监控报警图像上传至分行监控中心进行统一整合和调度，实现集中管理；
3) 能够在电视墙或任意一台指定的PC机上随时调看并控制任意所辖监控点的图像；
4) 能够对图像信息进行分类、分级，实现权限管理；
5) 图像信息管理系统平台应采用各种技术手段保证系统、信息资源的保密性、运行的稳定性、安全性；
6) 监控中心应能对前端监控主机进行远程维护，及时监控前端设施的工作状况；
7) 具备电子地图管理功能，并将各类报警信息与地图结合，实现快速的报警响应能力。
8) 存储和备份:分监控中心对所有前端设备进行视频、系统日志等信息的存储，所有信息要求存30天，存储和备份的历史数据信息，可在网络系统中依据授权进行访问。系统应能存储下列信息并保持一定时间，可配置专用存储设备备份需要长期保存的信息。系统对接收到的巡检信息、报警信息和视频信息等按照信息的含义和归属进行分类，重要事件的图像可作永久存储，并且提供异地备份。
3. 建设原则
为了满足系统的要求，达到对监控点进行全方位的监控以及对安防信息的及时反应，在一定范围内联动警示设备，通知有关人员做出反应，采取措施，并对相关设备进行集中监控、集中维护和集中管理。网络视频监控系统设计遵循以下原则：
（1）标准化；
系统软件、硬件均采用标准化设计，提供开放的接口。
（2）先进性；
系统在国内率先采用平台式管理方式为核心的视频监控系统，采用专用视频压缩芯片，图像清晰，图像采用自主优化的H.264图像压缩方式，视频压缩效率高。标准分辨率640×480像素，最高达1280×720像素，并可自定义。带有音频接口，支持音视频同时传输监控。
（3）可靠性；
采用实时操作系统和专用的硬件结构，保证系统整体的稳定，尤其适合在无人、少人维护的环境中运行。
（4）经济性；
系统应用平台式管理模式，可以根据需求选择使用华迈平台（免费）、自建平台、虚拟平台等多种方式，大大减少在系统平台方面的投入，具有极高的性价比。使用“华迈千里眼系统”还可以在网络费用上极大的节约成本，一条2M ADSL带宽的网络就可以安装1-5台普通摄像机，或者安装1台百万高清摄像机。
（5）扩展性；
系统采用网络接入方式，在扩展性上面体现出极大的优势。当有监控点新增时，可以直接在新增点位“复制”原点位模式接入系统，并且增加的监控点位对后端平台不会存在影响。
（6）实用性；
系统支持用户的网络监控需求，可多用户多画面实时监控、远程控制、集中录像、可连接多种报警设备、报警可定时布防撤防等功能，完全满足用户的监控要求。
系统不仅仅是在监控室里面使用，更可以在网络上的电脑、手机上面使用观看。基于网络化平台管理，解决了使用者的地域限制，给领导查看工作带来了极大的便利。
（7）灵活性；
系统组网灵活，适合在局域网、广域网和无线网络中使用；多个视频监控系统可以作为子系统组成更大的视频监控系统。

第二章、 方案介绍
1. 系统优势
（1）. 网络摄像机在H.264的编码基础上进行优化，对网络传输要求低，一条普通2M ADSL即可同时上传3--5路VGA(640*480)；
（2）. 安装使用方便，在视频采集端和观看端均不需通过动态域名解析的方式，连接网络即可使用；
（3）. 各级领导可以通过电脑客户端或web浏览器、手机进行观看，无需做任何设置，使用方便简单；
（4）. 远程观看视频质量，每路视频分辨率不低于VGA（640*480），2M ADSL即可观看15-20
路实时视频图像；
（5）. 手机观看视频流在GPRS或3G模式下，能支持640*480、320*240分辨率的视频显示，更可达到720P分辨率；
（6）. 通过2G或者3G手机观看视频清晰流畅，每小时使用流量不超过10M；
（7）. 同时支持多种手机操作系统，包括：windows mobile，windows CE，symbian，android，iOS等；
（8）. 扩容方便，后期增加监控点时，无需增加平台设备，只需增加前端网络摄像机即可扩容；
（9）. 当网络摄像机有软件版本更新时，可直接通过远程操作在线自动升级，所有摄像机均可支持远程在线维护；
2. 系统功能
（1）. 各个监控点的监控图像，通过网络传输到后端监控中心使用；
（2）. 视频图像监清晰流畅 ，视频帧率最高可达到25帧 /每秒；
（3）. 用户通过监控中心，可以随时了解各监控点的情况，可以进行连续24小时实时监控；
（4）. 具有监控、录像、回放、传输和备份功能，现场拍到的视频图像可进行存储；
（5）. 可通过所有智能手机或IE网页电脑客户端浏览观看前端监控点的情况；
（6）. 三及权限划分，达到多重管理目的，以保证数据安全；
（7）. 对于突发事故现场，实现远程视频指挥；
第三章、 系统设计
1. 系统结构图：

华迈千里眼远程视频监控系统从图上可以看出分为三块：
· 采集终端
· 中心处理端
· 应用终端
2. 采集终端介绍
本方案使用的IPC终端及视频服务器采用华迈通信技术有限公司独立研发具有完全自主知识产权的新一代创新远程网络视频监控产品。该产品为用户提供了一种组网便捷、使用便利的低成本基于互联网传输的远程视频管理方案。
Ø 华迈千里眼产品功能
（1）. 网络远程监控
通过网络，登录平台，即可实现远程视频管理、展示、看护、关爱等功能；同时支持客户端及手机查看。
（2）. 图像分屏查看
支持多画面图像同屏显示及多画面切换。
（3）. H.264压缩格式，视频流畅、清晰
采用H.264 Main Profile@level 3压缩算法，独立研发优化编码算法，低带宽也能传输流畅视频；最低带宽占用仅8K，最高分辨率达到720P；可根据网络实际带宽，动态调节画面质量。
（4）. 移动视频监测及报警
支持关键区域的移动视频监测、关键区域遮挡报警，可支持外接报警设备。可直接发送图片或报警信息到指定的邮箱、手机。
（5）. 远程云台控制，使用场景设置
远程控制云台，视角更广；多个场景选择，实用性更强。
（6）. 双向语音交流传输
能同时传输音视频资料，可以大大方便远程管理。通过摄像机本身语音对讲功能，即可实现远程语音、监听。也可外接音频设备，增强语音、监听效果。
（7）. 产品即插即用，使用便捷
插上网线，接通电源即可完成产品安装；只要有网络的地方就能监控，可以轻易传输到互联网的任意区域；不借助第三方软件，使用IE浏览器即可管理；
（8）. 定时录制，图像抓拍、开机自录、断电续传
支持工作日定时录制及图片抓拍，支持SD卡及本地保存。
（9）. 录像功能
提供计划录像、手动录像和报警录像三种录像模式，录像帧速可调节。具备异地分布式录像存储功能；
3. 中心处理端介绍
监管系统的核心，承担集中监管功能，对视频信息的获取和管理享有最高权限。因此考虑到总控制中心，实现全网监控视频接收、重要视频集中存储、监控设备统一管理以及权限统一分配。
从“统一规划、分级管理”的角度出发，采用华迈公司的多级管理IP监控解决方案，系统采用B/S、C/S架构，按其各级机构对监控业务的不同需求建设总控制中心、分控制中心、监管点的多级管理模式。
Ø 华迈千里眼平台介绍
（1）. 采取先进的技术，且符合国际潮流
该设备采纳先进的嵌入式操作系统，设备体积小，视频处置速度快，稳固性高，合适在无人值守的环境中使用。通过网络，可以远程对系统硬件和系统软件升级。该设备有主动恢复功能,，当前端产生掉电后，可主动启动，无需人工保护。
（2）. 网络化、数字化、低成本
系统采用TCP/IP协议，内置HTTP服务器，提供RJ-45以太网接口，能架构在局域网、广域网、INTERNET和无线网络之上，不需要铺设视频线缆，实现计算机网络和视频网络合二为一，节俭了铺设长距离线缆的成本。本方案不需要专门的监控设备，使用普通计算机进行监控录像，将监控设备和计算机合二为一，降低设备采购成本。可任意设置网关，完整支持跨网段、有路由器的远程视频监控环境。
（3）. 高清晰度图像
图像紧缩采取H.264图像编码尺度，图像清楚度高，在低带宽情况下可实现高质量视频图像传输。
（4）. 多权限功能
系统监控中心和各分控中心可以对管辖范畴内多个本地和远程监控前端进行实时监控，不同的用户可依据职务分配不同的掌握权限。依据权限的不同，使用者可在服务网站或客户端上行使不同功能。
（5）. 适用性与即插即看
网络摄像机具备了所有需要用来树立远程监控体系的构件。安装时只需要插上网线、接通电源即可通过网站或客户端查看远程视频图像。
（6）. 设备简略，便于施工
通过使用网络摄像机和监控系统软件，极大地简化了监控系统中可能涉及的设备种类和数量，它完整代替了模仿监控系统中的视频矩阵、切换器、画面分割器、字符叠加器等需要配合使用能力实现的功能，不仅减少了调试设备的施工周期，同时较少设备的使用，有效提高整套系统的稳定性和可靠性，减少日后维护设备的难度。
（7）. 良好的可扩容性
当系统扩容时，在监控中心，管理人员只需要将增添的监控装备参加监控地点组别，这样就完成了全体的系统升级扩容工作。同时也可以应用此网络进行数据传输及与公司总部联网，并不需要再行搭建盘算机网络。
Ø 平台设计特点
（1）. 具备强大的网络接入功能，支持所有网络的安装接入，并提供路由穿透等独创功能。
（2）. 采用创新的服务器管理及P2P视频流传输方式，用户操作使用简便，无任何使用障碍，做到了能上网就会使用。
（3）. 提供灵活扩展的服务器转发远程视频查看模式，满足客户多路并发远程视频监控需求。
（4）. 视频传输延迟极低，正常网络环境下视频传输延迟仅1秒左右。
（5）. 系统支持多个用户同时访问一个视频监控点，或一个用户同时访问多个视频监控点，各点之间相互独立，互不干扰。
（6）. 具备远程联网监控的所有功能，包括远程图像实时监看、远程调看录像资料、远程遥控云台镜头、还可通过网络对各网点摄像机的基本参数进行设置。
（7）. 可对各网点的不同摄像机进行分组管理，支持4重目录树划分，并可根据客户需求增加多级目录树。
（8）. 可分配各子帐号的管控权限，通过多级权限划分机制使不同帐号享有不同操作权限，以区分管理层次，加强管理的安全性；
4. 应用终端介绍
监管端主要由PC客户端、WEB网页、手机客户端来完成。
客户端观看：管理部门可通过我公司提供的专用客户端软件通过专网/互联网同时查看所有网络摄像机实时图像，客户端具有多画面分屏查看功能，所有监控点图像一目了然，并可对热点区域进行全屏观看。

Web网页观看：该方式为最便捷的使用查看方式，用户可在任意电脑上登录运营平台,根据IPC设备是否需要授权访问许可，输入授权的用户名及密码选择要关注的监控地点即可立刻查看远程视频图像，根据权限分配还可进行截图、录像等操作。

手机观看：支持采用windows mobile及window ce操作系统的智能手机
支持使用塞班操作系统的诺基亚手机
支持使用Android操作系统的手机
支持苹果手机

第四章、 系统部署
4.1 系统部署
系统总体部署如下图所示:

4.2 前端监控点
摄像部分是监控系统的前沿部分，是整个系统的“眼睛”。它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装适当的镜头，使摄像机所能观察的场景更清楚，本系统中需要对各个地方的电梯进行安防监控。所以在本项目中针对各个电梯监控点的前摄像机均利用项目现有设备，本次不新增加。
4.3 网络接入
监视现场和控制中心有一定距离，从监视现场到控制中心需要传输图像信号，本系统中可利用各网点已经具备的网络系统极其方便的传输视频信号。根据不同的需求，采用不同的组网方式。
本次项目，需要在监控中心集中监控各个辖区总计150个前端点位录像信息，并进行集中存储，因此中心需要带宽为：
150kbps*150/1024≈22M
因此如何总部需要集中存储，至少需要22兆带宽
4.4 中心管理平台
中心管理平台建设在管理中心；由于华迈公司的整个系统采用P2P模式，中心管理平台只负责对设备和用户进行管理，不需要承担类似转发服务器的网络带宽和系统性能压力，10M带宽即可承受3万用户的并发访问，系统具有良好可扩展性，可实现平滑升级。极大的降低了使用成本。
4.5 监控中心配置及存储
系统监控中心是指管理中心管理和使用的、具有显示、存储、指挥能力的监控中心。监控中心操作人员权限可独立安装需求进行设置。本项目中建设一个中心监控，监控中心的建设显示单元和存储单元两部分：
1 显示单元：
由于本系统采用全数字视频传输，而且前端点位较多。所以在监控端需要搭建矩阵等设备进行上墙与集中存储。
电视墙配置：按照每屏9画面D1显示，150路同时显示，轮巡设计。
观看硬件：电视墙、VGA矩阵、管理电脑、视频管理软件
Ø 电视墙： 屏幕尺寸：46inch 图像长宽比：16:9 拼缝：22mm（边宽11mm）分辨率：1920(H)×1080(V) 可视角度：（H/V）178/178度 显示面积：1018.353(H)×572.544(V) 电源：AC 100V～240V，50/60Hz,Universal，±10% 功耗： 210W（正常工作状态） 最佳分辨率：1366×768
Ø 数字 矩阵 采用M-7701-6，单机六屏输出网络VGA矩阵,各屏输出1/4/9/16画面,可实现单机54路D1解码能力。满足了新的“全面覆盖，重点监控”,1:1显示输出的行业主流需求。单屏显示输出分辨率为1280*1024，发挥了液晶屏高分辨率的优势。
Ø 管理PC一台：
CPU:双核3.0以上
内存：2G以上
硬盘：1T
Ø 视频管理软件：华迈千里眼视频管理软件；
2 存储单元：
由于总监控中心需要对前端点位进行视频集中存储服务器，可将所有视频录像存储于DVS上，视频矩阵连接大屏显示，如果前端150个点位需要集中监控，且存储时间为30天　
存储空间计算：
码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)
D1图像码率为190Kbp
存储空间为：190Kbp*3600*24*30÷8÷1024÷1024：≈10T
建议存储用1个HM-7900N-08做集中存储
4.6 系统管理
Ø 对于用户的三级管理模式，我们为其提供了分级权限管理功能：系统管理员可以通过管理系统对管理人员进行权限分配，管理中心管理员可以查看所有监管点视频、云台、音频等权限；各二级管理点只能对其所辖区域设备进行管理。
Ø 远程管理方式：可通过电脑或手机进行视频查看和管理。由于平台采用账号管理方式，不需要记住繁琐的类似DDNS这类IP地址，只需通过管理员分配的账号，就可对其所辖校园所有设备进行视频查看和管理。几乎支持所有流行的智能手机系统（windows mobile,Symbian,Android,iOS）；
Ø 录像管理：可根据设备进行时间段内录像的查询和观看，同时支持多画面录像回放；
Ø 设备管理：实现对所有前端设备的管理，包括设备绑定、操作日志查询、设备状态
版权所有成都华迈通信技术有限公司

第五章、 方案优势
1. 监管终端接入极其便利
传统视频监管点的建设相对复杂，如果需要满足统一联网监管的要求往往需要从监管平台部署光纤线路接入前端摄像机或前端视频服务器，线缆部署负责，成本高，也不利于远程管理。
华迈千里眼完全依托互联网络进行组网，直接插入网线接通电源即可完成安装，监管点部署方便，且采用P2P的视频传输方式，视频数据的保密性也非常高。
2. 无需新建专业视频服务器
传统视频监管系统大部分采用服务器转发的组网建设方案，前端摄像机将视频数据通过网络传输给视频服务器后再有服务器转发给观看着。该类方案对视频服务器的硬件条件及网络接入条件要求很高，前期投入巨大，且伴随监管点的增多对服务器的压力还会急剧增大。
华迈千里眼采用服务器帐号管理及P2P视频流传输的方案进行建设，既有服务器转发方案在使用与管理上的便利优势同时又无须客户自行建设服务器平台，节约了前期大量的资金投入，同时也便于监管点的快速覆盖。
3. 分级分区域管理
华迈千里眼的核心特点就是完全依托互联网进行组网，并提供分级授权管理机制。这样将非常便于管理所有区域的监管单位。各单位可使用授权帐号管理当地的所有视频监管点；
4. 全系产品支持手机视频监管
华迈千里眼具备国内一流的手机视频效果，并经国内多家电信运营商实测后在手机视频清晰度、延迟、流畅性、占用码流上全国领先。想看的时候，不用再去寻找电脑，通过手机即可马上查看现场视频。
5. 经济便利组网
华迈千里眼在采用优化的H.264压缩编码格式，视频码流极低，在全国处于领先地位，每路D1视频码流在100Kbps左右，甚至更低。相对于普通的网络远程视频来说，一般的网络视频传输的码流都在500Kps以上，然而根据现在的网络情况来看，1条2M 的ADSL宽带，其上行带宽为512Kb，根本不能支持视频所需求的网络环境。基于华迈千里眼的低码流，可以在2M ADLS 带宽下安装4路摄像机，给用户可以带来直接的成本压缩。
6. 完善的平台搭建方案
在安防领域，传统视频监控主要采用媒体流服务器做中转的方式，如今华迈千里眼率先研发出可运营化的远程视频管理平台。
基于媒体流服务器之上的远程视频监控有极大致命缺陷：
² 对服务器要求太高，系统扩容受到极大限制。
² 对网络要求高，首先模拟转数字视频码流较高，其次服务器要承受广大用户的访问，增大了服务器压力。
² 扩容性差，在系统扩容的时候需要对服务器、网络等进行升级，成本极高。
² 网络视频的观看效果欠佳，由于传输模式的限制，在观看视频的时候会出现延迟，画面不清楚等问题。
华迈千里眼自主研发可运营的远程视频管理平台，完全解决这些问题：
² 采用P2P的模式进行视频传输，省去了视频流对服务器造成的压力。
² 没有视频流的压力，服务器可以承受的用户就极大增加。
² 系统扩容简单，只需增加前端摄像机和后端用户就行，不用对平台进行任何的改动。
² 华迈千里眼平台对网络要求极低，一条10M光纤可以支持3万用户并发访问。

第六章、 设备选型
1、网络视频服务器
网络视频录像服务器HM-7900N-08，网络视频录像服务器NVS,实现集监控图像本地和远程浏览、录像、回放和管理功能于一体的全网络化监控解决方案。
HM-7900N是一款功能强大的网络视频录像服务器，通过IP网络可接入分辨率为1080p、720p、D1、VGA等分辨率的网络监控前端，能将视频图像进行存储、转发和回放，1路摄像机全天24小时不间断地录像，500G的硬盘能够存储500天左右的视频录像，实现集监控图像本地和远程浏览、录像和回放、与管理功能为一体的全网络化监控解决方案。
产品名称
NVS网络视频录像服务器
产品型号
HM-7900N-08
视频规格
1080P(1920*1080),720P(1280*720),D1（704*576),VGA(640*480)
尺寸
650mm ×  430mm  × 90mm
内存
4G DDR3 ECC/Registered(RDIMM)1066/1333MHz DRAM，最大支持32GB RDIMM内存
网卡
两个Intel 10/100/1000千兆位以太网接口
CPU
Intel四核 Xeon E3 处理器
硬盘
SATA/SAS硬盘(×8)，最大支持SATA容量24TB
热插拔功能
支持
磁盘阵列
Raid5（标配）、Raid0、Raid1、Raid10
产品性能
能将视频图像进行存储、转发和回放，1路摄像机全天24小时不间断地录像，500G的硬盘能够存储500天左右的视频录像。
电压功率
100V-240V  50-60HZ  400W
操作系统
Windows Server 2003
运行环境
1．  温度——5~35℃
2．  湿度——20~80%
应用
现场管理（公众）——商铺、仓库、企业、工厂、机关事业单位；
现场安全（安防）——各行各业监管应用

2、VGA矩阵
产品图片

性能及技术指标
★ 高清解码器需采用专用的音视频硬件编码芯片，支持720P（1280*720）、1080P(1920*1080)高清解码 支持标准 H.264、MPEG4图像压缩格式
★ 支持1080P、720P、HDMI、VGA、SVGA、4CIF、2CIF、DCIF、CIF、QCIF图像分辨率解码
解码通道支持：6路VGA/HDMI输出
单通道输出画面：1/4/9（D1/9画面，720p/4画面）
显示通道:对应于物理显示口， 6 路(VGA/HDMI) 显示模式:VGA为1/4/9/16画面
解码资源：54个D1/24个720p/6个1080P
支持多种码流传输方式:
☆网络协议：TCP、UDP、HTTP
☆☆支持多播、组播功能，并具备直接接收编码设备的实时视频。
★支持动态解码，支持被动解码，支持轮询解码，支持多画面分割解码
可以被管理平台统一网管,级联
支持远程回放编码器录像文件
支持三维键盘控制切换，轮循，画面分割
配备1个10/100/1000Mbps自适应的以太网接口。
TELNET功能:支持通过telnet方式登录设备，查看设备信息。
屏蔽电磁辐射，屏蔽各种电磁干扰。
报警联动
★支持报警联动，报警联动存储，重点存储
控制键盘
矩阵专业控制键盘
电子地图
★支持
热插拔
★支持
电源
★800瓦/冗余电源
尺寸
3U:437*132*648

3 网络视频服务器
 标清D1 4路模拟视频接入DVS网络视频服务器HM-7800N-04，采用H.264编码,4路视频输入，1路视频输出,外接RS485接口云台, 两路语音输入，1路语音输出, 4路报警输入和1路输出接口。支持内置SATA硬盘。
通过HM-7800N系列网络视频服务器，可以实现从原有模拟监控系统平稳过渡到数字监控系统。只要连接到电信的网络，利用数字压缩技术可以在不牺牲图像质量的前提下保证占用最小的带宽。HM-7800N视频服务器配有一个数字系统处理器，它为在现有网络上传输多媒体流提供了最理想的专业嵌入式系统。基于H.264视频技术和室内音频技术为客户提供最优性价比的完整解决方案。
产品名称
标清D1 4路模拟视频接入DVS
型号
HM-7800N-04
视频通道
4路模拟视频接入，1路VGA\1路BNC视频输出
视频规格
D1（704*576）、VGA（640*480）、QVGA(320*240)、CIF(352*288)
帧率
25fps 向下连续可调
视频压缩
H.264，双码流
码率大小
16kbps-4Mbps 连续可调
动态侦测
支持全屏或者分散的多区域移动侦测
报警抓拍
5张连拍，时间间隔可调
断电恢复
支持，来电自动恢复初始工作状态
网络接口
标准RJ45接口
网络协议
TCP/IP、UDP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP
动态域名解析
支持
报警
上传或硬盘存储报警图像 邮件发送报警图片
安全机制
用户密码权限认证
查看
机身内置网络服务器功能，支持IE或其他网络浏览器浏览视频并可支持主流运营平台
音视频传输
Audio、Video、Audio&Video
云台
支持RS485接口外置云台(Pelco-D协议)
图像设置
亮度、对比度、饱和度
报警 IO
4路继电器报警输入，1路继电器报警输出
本机存储
可内置SATA硬盘一块
语音
1路语音输入，1路语音输出，支持外接有源拾音器和音箱
电源
DC 12V\3A

第七章、 主设备清单

设备
型号
单位
数量
单价
备注
网络NVS
HM-7900N-08
台
1

数字矩阵
HM-7701N-04
台
1

网络视频服务器
HM-7800N-04

N

监控中心电视墙
三星壁挂式
台
N

硬盘
2T
个
5

操作柜

个
1

合计总价
