可视化智慧校园综合信息管理平台建设技术方案.docx

可视化智慧校园综合信息管理平台建设方案

可视化智慧校园
综合信息管理平台建设

技

术

方

案

设计单位：xxx电子技术有限公司

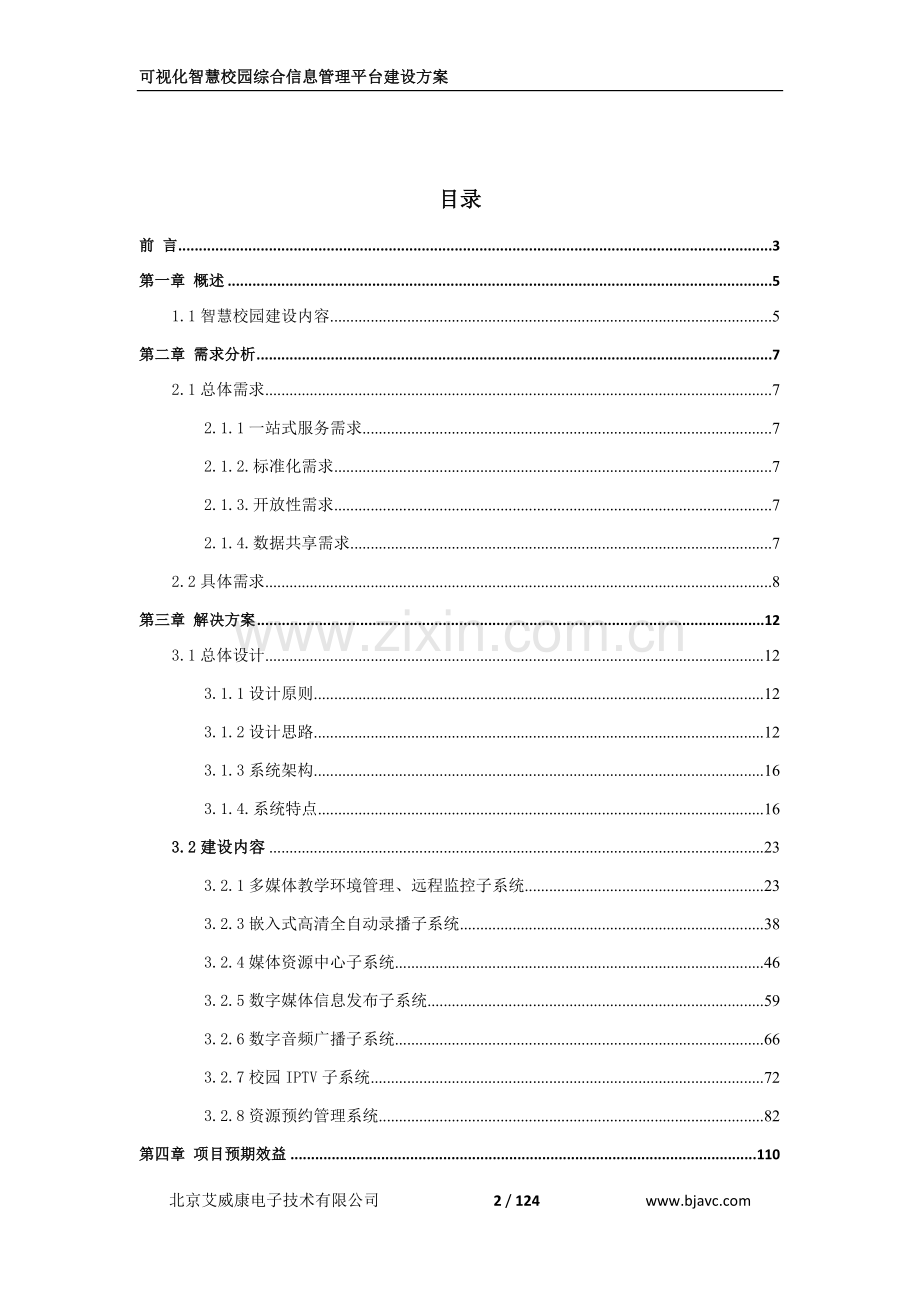

目录
前 言 3
第一章 概述 5
1.1智慧校园建设内容 5
第二章 需求分析 7
2.1总体需求 7
2.1.1一站式服务需求 7
2.1.2.标准化需求 7
2.1.3.开放性需求 7
2.1.4.数据共享需求 7
2.2具体需求 8
第三章 解决方案 12
3.1总体设计 12
3.1.1设计原则 12
3.1.2设计思路 12
3.1.3系统架构 16
3.1.4.系统特点 16
3.2建设内容 23
3.2.1多媒体教学环境管理、远程监控子系统 23
3.2.3嵌入式高清全自动录播子系统 38
3.2.4媒体资源中心子系统 46
3.2.5数字媒体信息发布子系统 59
3.2.6数字音频广播子系统 66
3.2.7校园IPTV子系统 72
3.2.8资源预约管理系统 82
第四章 项目预期效益 110
4.1微观效益 110
4.2宏观效益 110

前 言
信息技术以它迅速快捷的方式影响着整个世界的变化，在以知识信息传播为主的教育领域，信息化变革是必然的趋势。教育信息化建设在学校教育教学工作中其作用的发挥程度如何，反映出一所学校的教育现代化水平，已成为未来学校教育发展战略的制高点。当前，我国高度重视教育信息化建设，正在加速推进教育信息化的进程。早在2000年，教育部决定从2001年开始用5-10年的时间，在中小学普及信息技术教育，以信息化带动教育的现代化，努力实现我国基础教育跨越式的发展；在2007年，教育部在继续支持各类信息化重大项目的同时，在拟定的《2008-2012年教育振兴行动计划》中，“教育信息化”作为一个独立专题，进一步促进教育信息化的深入、健康、科学发展。随后在《国家中长期教育改革和发展规划纲要( 2010~2020 年) 》 明确提出“加快教育信息化进程。到2020 年, 基本建成覆盖城乡各级各类学校的教育信息化体系, 促进教育内容、教学手段和方法现代化”。把教育信息化纳入国家信息化发展整体战略。
在全球信息化, 教育行业信息化的背景下, 校园信息化系统的建设水平不仅体现了学校教育信息化的发展程度, 也反映了学校教育决策者的对现代教育发展趋势认识水平, 更是衡量学校办学能力、教学科研水平和教育效果的重要标准之一。数字化校园建设作为小学校园信息化发展的新趋势，是建设21世纪一流小学的重要组成部分。
同时，随着中国教育事业的全面推进和不断深入，学校的管理工作变得越来越复杂和繁重，传统的学校信息管理方式与评价体系已经不能再适应形势的需要，而且很大程度上制约了学校的发展。由于传统的信息管理不规范、不完整，且彼此孤立，数据分散，互不兼容，难以进行信息的沟通与交流，造成了人力、物力、财力和信息资源的巨大浪费，使得我国教育管理缺乏统筹和宏观调控。
北京艾威康电子技术有限公司依靠有着多年从事教育行业的资深专家和专业的软件技术人才优势，历经五年多时间全力打造的XXX可视化智慧校园综合信息管理平台，以学校教育管理在日常工作中碰到的实际问题为出发点，以计算机与网络技术为支撑和解决手段，以为教学、管理提供简捷、高效、安全的服务为目的，搭建了一个规范的、可实现信息交流管理的平台。北京艾威康电子技术有限公司是一家稳步成长型的高科技公司，公司管理层由IT及教育界资深人士构成，公司以“领航教育信息技术和服务”为发展目标，以“品质 创新 客户价值 敬业 诚信 共创共享”为经营宗旨，“以科技创新点亮智慧校园”为使命，专注于教育行业的软、硬件研发、生产、销售及服务。

第一章 概述
1.1智慧校园建设内容
智慧校园建设应首先提出总体解决方案，确定智慧校园的体系结构，制定智慧校园的信息标准，以及各系统之间的接口标准。

智慧校园体系架构
△网络安全体系建设：建立全校的网络安全体系，保证校园网络的安全，保证关键数据、关键应用的安全以及关键业务部门的安全，实现校园网络及其应用系统的安全高效运行。
△校园信息管理系统建设：建设一整套校园信息管理系统，为实现“网上办公、网上管理、网上教学、网上服务”提供全面的系统支持。
△数据中心建设：建设一个为全校服务的数据中心，保证数据实时更新和高度一致。
△建立统一信息门户：建立一个信息的集成平台，将分散、异构的应用和信息资源进行聚合，通过统一的访问入口，实现结构化数据资源、非结构化文档和互联网资源、各种应用系统跨数据库、跨系统平台的无缝接入和集成。
△建立统一身份认证系统：建立统一的身份认证中心。集中进行身份认证，保证用户电子身份的唯一性、真实性与权威性，提高数字化校园应用系统的安全性。
教务管理、OA办公系统、多媒体教学环境控制系统、远程教学观摩评估系统、校园IPTV、校园IP广播、信息发布系统、预约系统、录播系统、电子巡考系统、一卡通系统等也是智慧校园建设的重要内容。

智慧校园愿景图

第二章 需求分析
2.1总体需求
2.1.1一站式服务需求
学校现有的各种应用存在重管理轻服务的现象，为师生提供的信息服务不够全面。原有模式按照管理信息化系统和教学信息化系统的分类来投资和组织实施教育信息化工程项目。
在“技术导向”的思维模式下，实施过程中表现出明显的“重建设、轻应用”偏向，不仅导致教育信息化投资效率不高，而且对促进教育改革、推动学习方式变革、提高教育质量影响不大。
需要实现业务的整合贯通，通过统一平台，提供面向师生的一站式服务。
2.1.2.标准化需求
缺少统一的技术体系标准及详细的整体建设规划，不利于长期发展。
在信息化建设过程中，业务系统由各个部门主导完成，缺少技术及功能的长期规划。主要解决当期的、局部的需求满足，各部门独立建设、独立维护，没有形成统一管理，有的甚至造成系统的重复建设。不利于学校信息化的长期发展，造成了严重的资源浪费。
需要通过统一的标准和体系建设，进行长远的规划。
2.1.3.开放性需求
业务系统的开发和维护模式不统一，更新维护困难。
学校各应用系统的开发平台、数据库和运行环境千差万别，没有形成一个统一的考虑。随着校园网上应用和资源越来越多，应用缺乏有效的组织和管理，技术升级存在风险，从而也带来业务系统维护成本不断增加的问题。
需要数字化校园是一个开放性的平台，提供面向学校未来需求变化和扩展，通过开放性的平台进行持续改进，并能够实现更加方便的系统维护。
2.1.4.数据共享需求
缺乏数据标准，业务系统之间数据难以共享，给各部门的协作业务处理带来困难。
由于数据缺乏标准，现有的系统无法提供相互数据交换的功能，这使得某些数据需要跨部门使用时，还依赖于手工的传递或通过电子邮件等方式半手工的传递。这种低效率的信息共享方式无法满足各部门及时获取需要其他部门信息的需求，同时也无法进行跨业务部门的业务流程系统建设。
需要建立数据共享机制及规范，实现校园数据的共建共享，协同发展。
2.2具体需求
本次系统建设主要包括：
改造××间多媒体教室、新建××间多媒体教室，对其中××间大教室要支持双投影同步、异步显示与控制，录播教室和大教室中控需要支持Ipad控制、中控对投影需采用无线传输高清显示及无线控制，所有教室全部选用开放式讲台。
投影机需根据教室功能、大小等因素而更换配置。
条件许可情况下配置相应的交换机、网线等，建成独立教学网络系统。
所有教室均增加两台摄像机，教室后部摄像机做日常教学使用，教室前部的摄像机日常做教学使用，考试期间做电子巡考使用。
新建1间控制室，配置工作站、交换机、服务器、电视墙等相应软硬件设备。
通过可视化网络综合管理平台的建设，实现多媒体网络集中管理、远程教学观摩、视频监控（同时实现电子考场功能）、高清课程录制与直播、点播、打点评估；课表联动管理（与教务课表对接）、GIS电子地图功能（需定制开发）、信息播报系统、媒资管理与互动学习功能，教学资源预约、审核等功能（在临时状态下借用教室时不与课表挂接也可实现资源系统化）。
以上系统要在统一平台基础上实现单点登录，新建的教学管理系统需无缝融合学校已建的多媒体教学管理系统。
该系统要求统一平台管理，采用模块化设计、标准API接口、灵活易扩展，适应未来智慧校园的需求。
要求做到单点登录、统一权限管理、统一认证、统一数据、统一通讯、统一设备管理。
要求采用人性化的图形化导航设计、功能完善、拓展性强，能充分满足智能化多媒体教学应用的需求，为现代教育提供智能化、网络化及资源自动生成的教学环境。系统设计和设备选型注重优化组合与实用功能，将现有的、成熟的先进技术以优良性价比合理地应用到系统中,实现系统的功能与应用管理实际需要相结合，并支持系统未来的扩容和升级。
根据××××××的实际情况和需求，结合艾威康公司成熟、稳定的系列产品，我们选用获得北京市产品质量创新贡献奖的北京艾威康自主研发的《XXX可视化智慧校园综合信息管理平台》系统，实现各子系统及各种校本资源的融合和管理。

XXX可视化智慧校园综合信息管理平台是用同一个平台实现各系统有机融合的综合信息管理平台。它是艾威康公司结合公司多年来软件开发优势，综合现代教育领域的各种应用需求，自主研发的新一代的大型多媒体综合信息管理平台，该平台以清晰的层次化结构和灵活的模块化设计，融合了一系列具有自主知识产权的核心技术，专为校园信息化建设而精心设计的一套可视化管理平台，完美地解决了目前国内教育信息化系统中存在的网络管理功能薄弱，系统繁杂，操作维护困难等问题，该平台具有很好的开放性和可扩展性，并能实现与其它已有应用系统的整体融合，不仅可以满足当前教学管理、教务管理的迫切应用需求，也可以适应未来不断发展的教育信息化应用和管理的新需求，是智慧校园的最佳解决方案。
本次项目我们选择艾威康公司的中控产品，艾威康公司为中国教育技术协会行业标准之《多媒体教学环境工程建设规范》的参与制定单位，《规范》中第四册“多媒体智能控制系统技术规范”以艾威康网络中控为蓝本制定。本次建设选择的中控基于标准化设计，符合教育技术协会行业标准。

本次选用的智能网络中控获得了北京市产品质量创新贡献奖。

该系统基于网络环境，利用计算机技术、网络技术、音视频压缩技术、多媒体技术和现代教学方法进行教学应用与管理。利用学校的校园网络，遵循TCP/IP标准，构成具有课堂教学应用、广播教学、教学管理、教务管理、设备管理维护、教材记录、教学评估等功能的智慧校园可视化网络综合信息管理系统，系统能与现有的系统无缝兼容。
建成后的系统还可跨校区、跨网段、跨路由实现多媒体信息的传输。校领导可以在办公室的计算机通过授权实现远程教学观摩与评估功能。还可以实现电子监考功能。学校保安室建立监控中心后可与多媒体控制室共享监控信息。
教师可以通过网络语音对讲功能直接与控制室联系，进行远程求助，及时解决教师使用中出现的问题。
XXX可视化智慧校园综合信息管理平台提供给用户的是一个可以将一卡通和课表信息自动更新到我们XXX平台上，自动将卡号和课表关联，无需管理员手动授权的系统。每位用户持自己的一卡通，根据教务处排出的课表，到相应的教室上课，直接刷卡即可打开相关的多媒体设备；在没有课程的时候则无法刷卡开启。当一卡通信息或课表信息发生变化时，系统会自动实时更新数据，无需手动导入。如果临时调课，学校也可以直接在XXX平台上进行课程和卡号的调整。
要建设一个适合于用户的系统，首先就应该要了解用户的现状及未来的发展趋势，想用户之所想、急用户之所急，方案的设计中我们也针对各子系统的不同需求提出了相应的解决方案，更贴近用户的实际需求，在保证系统的先进性、稳定性的同时，也体现了花小钱办大事的经济性原则。
通过以上分析，结合艾威康产品线及专业的项目实施经验，我们提出如下解决方案。

第三章 解决方案
3.1总体设计
3.1.1设计原则
我们的方案整体上遵循以下的原则进行规划。
Ø 以平台为框架，无缝集成学校已建和今后新建的业务应用系统。
在符合国家教育部和行业标准的体系指导下，建设本校的智慧校园数据标准，以XXX可视化智慧校园综合信息管理平台为框架，无缝集成学校已建和新建的业务应用系统，促进数据利用的最大化。把数据交换集成、用户管理、统一身份认证、业务数据整合、信息资源展示等都融合起来，以标准、数据、应用、用户作为重点要素为主线进行规划和建设。
Ø 遵循全面规划、分步实施的原则，为学校的智慧校园持续建设打下良好基础。
遵循全面规划、分步实施的原则，在充分保障学校现有投资（业务系统、服务器设备等）下，制定智慧校园的信息标准，建设智慧校园基础平台，以及各系统之间的接口标准与规范，对今后业务系统的建设与整合打下建设的基础。
Ø 先进性原则
系统设计采用先进的智慧校园理念、先进技术和先进的系统工程方法。建设一个可持续发展的、具有先进性、开放性的智慧校园。
Ø 扩展性原则
系统架构设计合理，考虑对于未来的发展，设计充分考虑今后扩展的要求。包括与其它应用系统之间的互联以及系统的扩容能力等，在满足现有系统互联的前提下，能够很好的适应未来信息系统增长的需要。
Ø 系统安全性原则
在系统设计与建设中，充分考虑系统的安全，包括数据安全、网络安全，传输安全，管理安全等。
3.1.2设计思路
科技的进步及学校信息化的发展让学校迫切需要建立一套统一管理、统一认证、统一权限、统一数据、统一通讯、单点登录的网络综合信息管理平台。可以协助老师提升课堂教学技能；协助领导跨校区、跨网络、跨路由的观摩、评估任课老师的课堂教学；可以提高学生的学习兴趣及效果；可以把教务管理系统、多媒体环境控制系统、教学观摩评估系统、数字媒体信息播报系统、教学资源预约系统、录播系统、微格教学系统、媒资管理系统、互动学习系统、校园IPTV及校园IP广播系统融为一体。

智慧核驱动下的智慧校园特征

学校领导不仅要对校园安全、考场进行巡查监控，更重要的是对日常课堂教学情况进行教学观摩评估。可以远程查看课堂的老师教学情况，学生的出勤及课堂纪律等。学校也可以通过系统对教学环境进行监看，确保校园教学环境中人身财产安全。
高速发展的信息化建设可以帮助学校实现电子考场监控，也可以轻松解决领导对任意课堂的教学观摩、学校保安系统对校园的安全监控。考虑到信息化的快速发展，我们也将为学校系统的升级改造预留接口，实现与其它已有应用系统的整体融合，不仅可以满足当前迫切的实际管理需求，更可以适应未来不断发展的智慧校园、多媒体教学应用和管理的新需求。
为了避免新的信息孤岛出现，系统规划要遵循顶层设计、分步实施、边建边用边完善的原则。在总体设计上应遵循安全稳定可靠性、技术先进性、可扩展性及操作维护简便性和经济实用性原则，构建一个集网络技术、音视频技术、多媒体技术、环境控制技术、软件应用技术等于一体的高科技集成系统。为了投资利益最大化，需将原有设备最大限度的利用到日常教学中。
建成后的系统基于统一平台管理，采用模块化设计、标准API接口、灵活易扩展，适应未来智慧校园发展的需求。
本次项目经过多期建设后，最终可实现基于XXX可视化智慧校园综合信息管理平台统一管理的教学教务管理及OA办公系统、多媒体环境智能控制、远程教学观摩评估、数字媒体信息播报、教学资源预约审核管理、高清录播系统、校园IPTV、校园IP广播、媒资管理及互动学习系统。

本次项目建设主要内容
应用示意图如下：

北京艾威康电子技术有限公司 17 / 124

XXX可视化智慧校园综合信息管理平台建设方案
3.1.3系统架构

智慧校园的搭建首要是在现有“基础设施层”基础上，采用艾威康公司自主研究开发的“智慧核引擎”，通过对“人事管理”、“学籍管理”、“班级管理”、“设备管理”等各类业务应用的数据整合，实现智慧校园信息资源的共享与交换。
通过统一、丰富的API接口，支撑智慧校园对信息整合基础上的应用整合与开发，实现统一平台管理、手机客户端、短息、邮件等方式的数字校园信息的“综合服务展现”。同时，建设智慧校园的“信息标准和安全运维体系”
3.1.4.系统特点
本次项目建设的XXX可视化智慧校园综合信息管理平台主要有以下特点：

Ø 统一管理、统一认证、统一权限、统一数据、统一通讯

Ø 模块化结构设计——灵活组合，易于扩展升级
XXX可视化智慧校园综合信息管理平台的各个子系统可灵活组合，实现用户个性化需求定制。子系统升级不影响其它系统，保持系统稳定。

系统功能模块化设计
Ø 跨网段、跨路由——支持远程控制管理
自主知识产权的网络技术，使平台内的各系统都支持跨网段远程控制管理，可以在世界的任何地方通过互联网远程控制学校各个教室中的所有设备。

智慧校园平台登录界面支持内、外网方式登录
Ø 多级用户权限管理——灵活的分级权限管理
  用户在任何一台计算机上，只要在平台上输入自己的帐号密码，系统即可为其赋予其预先设定的控制权限和功能。

Ø 远程升级——强大的系统自动维护功能
基于跨网段管理机制，系统内所有服务器，均可自动连接系统升级服务器，下载软件升级程序，并自动安装，有效减少系统维护人员工作量。

平台升级维护
Ø 兼容性强——最大限度的利旧及设备复用，避免重复投资，保护投资者利益

　　兼容本公司各系列多媒体中控系统产品；
　　可以兼容第三方中控设备；
　　兼容多品牌视频服务器；
兼容常用排课工具的课表数据库。

Ø 图形导航——操作简单，免培训，易使用
系统所有功能采用了动态逐级向导的方式，实现直观自然的操作。

Ø 可视化的联动报警机制——对作案过程全程录像
警情联动控制照明、警笛、门禁等报警装置，同时对作案全过程进行录像，为有关部门破案提供有力依据。

Ø 平台安全、可靠
　　多重安全验证机制，数据传输和存储均采用先进的加密机制和严谨的通讯传输协议，保证数据的访问的安全。系统支持先进的SAN及刀片式服务器阵列等存储技术，保证系统数据安全可靠。
Ø 网络环境压力小
视频传输可采用单播（适用于广域网）、多播（适用于局域网）传输，并可灵活切换传输方式。

Ø 设备资产管理——降低能耗，节约维护开销
可实时分时段统计教室设备使用的频度，资产损耗情况，并形成日志，或输出Excel表，为校方提供有效的设备使用数据，实施有效的管理。

北京艾威康电子技术有限公司 124 / 124
XXX可视化智慧校园综合信息管理平台建设方案
3.2建设内容
3.2.1多媒体教学环境管理、远程监控子系统
从学校教育信息化建设的实际出发，我们提出了一套完整的解决方案，它不仅适用于现在的教学与管理环境，而且可以满足未来发展的需要，将新技术、新硬件平台、新应用软件、新资源等整合在相应的网络平台或模块中即可实现平滑升级。多媒体网络中控系统主要由前端多媒体教室及后台管理系统组成。
下面给出了本次多媒体教室建设项目整体解决方案的网络拓扑图：

从上图中所体现出来的多媒体教学应用可以看出，艾威康多媒体教学与网络中控系统是构建在以太网硬件平台及TCP/IP体系结构之上，由多媒体教室环境及集中控制中心所构成。它通过局域网还可连接学校其他信息化教学与管理部门，实现资源有效共享、有序互动。
3.2.1.1多媒体教室环境建设
本次项目主要做如下改造：
改造××间多媒体教室、新建××间多媒体教室，对其中××间大教室要支持双投影同步、异步显示与控制，录播教室和大教室中控需要支持Ipad控制、中控对投影需采用无线传输高清信号及无线控制，所有教室全部选用开放式讲台。
投影机需根据教室功能、大小等因素而更换、配置。
条件许可情况下配置相应的交换机、网线等，建成独立教学网络系统。
所有教室均增加两台摄像机做教学环境视频采集，教室后部摄像机做日常教学（教师场景）使用，教室前部的摄像机日常做教学（学生场景）使用，考试期间做电子巡考使用。
新建1间控制室，配置工作站、交换机、服务器、电视墙等相应软硬件设备。
一、 每间教室更换原有网络中央控制器，可本地或远程对教室教学环境集中控制、状态监测、信号切换。录播教室、微格教室中控对投影需采用无线传输高清显示及无线控制、大教室及录播教室中控支持Ipad及双投影同步、异步显示与控制。
二、 教室后端安装带云台可变倍、变焦的摄像机，主要用于教学管理、观摩，学校领导如校长、教务处领导、教学督导等可通过校园网、教育网、因特网随时查看教室教学情况，可实时进行教学评估，教学视频和评估内容可保存在服务器或本地评估电脑上。（普通教室安装标清即可，不低于540线水平分辨率，光学变倍不低于10倍。阶梯教室安装高清，不低于200万像素、800线水平分辨率，光学变倍不低于18倍。）
三、 教室前端安装定焦、广角摄像机，实现整间教室无死角覆盖。平时做学生场景监看、录制，考试期间做网络巡查。（不低于540线标清）
四、 利用教室前端安装的高保真全向抗回音拾音器，对教室声音进行高质量采集。
五、 通过XXX可视化智慧校园综合信息管理平台，教师在具备录制功能的教室可自行录制课堂的整个过程，便于自我教学技能的提高。也可在控制中心按照课表集中录制，通过媒体资源管理有效共享优质师资、进行互动学习。
六、 增加短焦投影机与电子白板，便于互动教学，丰富教学手段，增强教学效果。（短焦投影机亮度不低于2600流明，普通教室的普通投影机亮度不低于3500流明，阶梯教室投影机不低于4500流明。）
本次建设的多媒体教室的电源、网络中控、操作台、教学多媒体设备均可通过TCP/IP校园网络在中央控制室远程控制，同时也具备本地控制功能；中央控制室可实时监看所有多媒体教室网络中控系统和接入设备的情况，实现远程监测、控制、管理和维护，以便于在系统出现故障时，使用者与管理控制者之间的沟通，使管理者不再需要频繁地去每一间教室进行监管。
本次项目选择艾威康公司的MCS-1000系列智能网络中控系统，可实现对教室端设备的本地和网络远程管理、网络示范教学、课程表管理、视频直播、音频直播、双向电视教学、多媒体电教设备防盗、网络IP对讲、基于WEB的资源管理等丰富功能。

网络中控实物图（普通教室用）

网络中控、电源控制箱实物图

可选择Pad、Ipad及安卓、苹果智能手机控制
(双投影同步异步显示与控制，录播教室、阶梯教室及微格教室用)
多媒体教室综合应用了现代多媒体控制技术，协同控制计算机、影碟机、录像机、视频展台等现代视听设备，并集中控制投影机、幕布、电动窗帘、灯光等外围设备，通过大屏幕投影，营造出一个高精度大屏幕演示、高保真音质、受控声光背景的现代化多媒体视听教学环境。它使现代电教设备得到了充分地发挥和利用，丰富了教学手段，扩充了教学资源，减轻了教师讲课的劳动强度。此外，声像并茂的教学形式，使学生更易于领会接受授课内容，提高了教学质量。
下图为教室设备连接示意图：

教室设备连接图
3.2.1.2网络中央管理系统
主控中心网络中央管理软件(以下简称为主控软件)安装在主控室的网关工作站主机中，用于管理员对整个系统进行管理，包括设备的使用、状态监测、调度、维护等。通过该平台，能实现对教室内设备状态的监控和远程管理，包括对教室端电源的管理，对电脑外设的管理，如音箱、灯光、投影、幕布、视频展台、云镜等的控制。同时，该网管平台还担负对整个教学网络日常调度和授权使用的任务。在主控中心，通过该网管平台，可对各班级的使用进行授权，设置各教室的节目权限、监控权限等；通过多画面实现对多个教室的同时监看；对重要事务(如校长讲话、学校庆典活动、优秀教师课堂现场等)进行现场直播等。
主要功能如下：

设备状态集中监看

教室设备可视化控制

多设备管理

授权用户的远程教学观摩

校领导远程观摩

评估打分

设备故障自动报警提示

与校园一卡通联动管理
除了以上主要教学管理功能外，系统还可以实现主讲教室讲课内容（包括教学场景视音频信号、计算机VGA信号、实物展台的信号）通过网络能实时传送到其他任意教室 （听课教室），实现主讲教室的示范教学，通过录播系统主讲教室讲课内容能实时录制，供后期进行课件制作和作为教学资源。同时主讲教室和听课教室可以进行双向交互式多媒体教学。

主讲转播设置界面

主讲转播观看示意
3.2.1.3远程教学评估系统
在用户管理中添加该校长副控权限对应的用户后，即可使用用户名及密码登陆并操作该模块，它包括以下三大子模块：
（一）教室监控
通过以下菜单方式进入

云镜控制区域
分屏模式选择
教学评估
抓拍
监听、对讲
教师电脑监看
教室上课场景

课堂观摩监控界面

提供给学校领导远程观看功能，由网络中央管理系统软件的控制权限管理功能对学校领导已授权教室的视频及VGA图像。
教室监控上界面是监控视频图像的显示区域,对该区域的控制有以下主要操作:
选择显示区域，双击教室终端画面变为播放按钮如：
l 分屏：可根据需要将当前监控界面分为1、4、9、16屏显示。
l 抓拍：对当前画面进行图像的抓取。
l 评估：对当前选中的监控录像所关联的课堂进行评估（需有课的情况下才可评估）。
l 双向对讲：与所选教室进行通话。
l 监听：点击可以收听教室的上课声音
l 可对云台进行放大缩小,向左、右、上、下的操作,能够保存和停止监控录像.
（二）评估项设置

评估项目设置菜单

评估项目设置界面

设置评估项目是对校长进行评估教学情况各指标项目的设置,有普通模板和用户根据需求自定义的评分模板, 点击新增模板，再根据所选的模板新增评估项可以对模板和评估项进行修改和删除操作。评估内容可根据领导需要进行设置，包括教学目的、教学内容、教学技能、手段、方法、课堂纪律等等。
系统已给出普通模板的例子，可进行参考，如下图所示

评估项设置普通模板

（三）评估打分
评估打分管理
在教室监控中评估打分后记录将出现在图界面中,可对记录修改、删除、导出和查询。
在学校领导在进行教学观摩、评估打分过程中，可实现远程配置用户控制级别和各个领导对摄像机云台控制有效时长。
3.2.1.4远程监控系统
通过改造学校现有的×××间多媒体教室，在教室内增加高清网络摄像机后，可以通过远程监控系统的强大功能实现下列功能。
l 通过多级电子地图，实时监控准确定位报警区域，联动录像、触发防暴设备同时发送各种报警信息给管理人员。
l 多级报警权限处理。
l 多级电子地图，分屏显示。
l 警情联动控制照明、警笛、门禁开关等。
l 双屏显示功能（分别显示报警点在电子地图上的位置，和实时监控画面）
l 支持双向对讲功能。

IE浏览器监控画面
l 可以通过 IE 浏览器实现从教育部到省、市、区县、学校的多级用户的统一管理
系统管理：设备管理、用户管理、系统信息统计
视频监控：实时视频播放、点播回放、双向语音对讲、图片抓拍、录像下载、矩阵控制等
多种报警：移动报警、遮盖报警、输入输出报警
定时自检：故障定位
支持远程视频服务器参数设置、升级复位和维护功能
远程云台控制，动态设置多级用户云镜控制级别
l 兼容性强、扩展性好
数字电视墙子系统可以完成学校对多媒体教室的全方位监控。具有安防报警录像，可实现全程录像，为学校设备防盗、防破坏提供完备录像证据。可自由设置定时录像时间、录像文件大小等。
报警类型：移动侦测报警、图像遮盖报警、探测器触发报警
支持多种分屏模式的显示方式。如：1、4、8、9、13、16屏图像显示方式。
录像文件自动上传或者手动上传到指定服务器。

电视墙管理界面

电视墙画面显示
该系统由网络中心服务、媒体服务器组、Web服务器、数据库服务器组成。是整个XXX平台的支持核心，它使整个平台的所有软件实现了从局域网控制到互联网控制的质的飞跃。
ü 支持稳定的负载均衡机制
ü 支持多级数据联
ü 视频传输采用P2P探测处理机制，网络带宽压力小
ü 多重安全验证机制，数据传输和存储均采用先进的加密机制和严谨的通讯传输协议
ü 系统支持先进的SAN及刀片式服务器阵列等存储技术，保证系统数据安全可靠
ü 完备的操作日志和错误日志管理功能

系统维护和升级
ü 平台提供所有软件的在线自动更新下载功能，不再需要用户繁琐的光盘安装和单个软件拷贝，从而解决了因版本不一致而导致的性能下降或功能失效问题的出现
ü 艾威康系统主平台，通过统一的系统管理机制，实现对各个学校所有软件按照公司所分配的权限自动匹配下载
ü 可按照用户设定的期频率进行数据库过程备份、还原，极大的提高了数据库的维护效率
ü 系统内所有软件均可实现自动错误检测及修复还原功能
ü 系统可检测中控系统所有程序的版本，若版本较旧或现有系统不匹配，将根据用户设定进行自动升级或提示更新。
3.2.3嵌入式高清全自动录播子系统
3.2.3.1嵌入式高清全自动录播系统设计
艾威康高清全自动录播系统在总体设计上遵循先进性、经济实用性、操作维护的简便性、安全可靠性和可扩展性原则。该系统功能完善、技术先进、安全稳定、拓展性强，满足多媒体教学需求。
系统需面对全校教师的课堂教学应用，设备必须具有长期安全可靠的运行和管理方式，这也是本系统方案的首要设计原则。
艾威康公司本着为教育服务，为人类生命工程服务的原则，一直致力于教育的现代化、信息化建设。我公司所设计的每一个教学应用系统都是以实用性、先进性、简便性、安全性、可扩展性为首要原则。
精品课堂是指具有特色和一流教学水平的优秀课程，是教育部高等学校教学质量与教学改革工程的重要建设内容，每年都组织有精品课程评估与审核。精品课堂建设体现了现代教育思想，符合科学性、先进性和教育教学的普遍规律，具有鲜明特色。它恰当运用了现代教学技术、方法与手段，显著提高了教学效果，具有示范性和辐射推广作用。系统正是考虑到现代化的教学应用，以及学校教育中校本资源的广泛传播和资源共享等一系列问题而设计的。
从技术层面上讲，艾威康公司的高清全自动录播系统的核心技术由多媒体技术、计算机网络技术、综合视音频编码技术、数字图像处理技术、流媒体技术及自动控制技术等构成，这些技术全面渗透到精品课堂录播系统教学应用和综合管理中。毫无疑问，计算机网络技术是最基础的技术，为其他技术的应用提供了坚实的平台。系统支持跨平台、跨VLAN的网络应用。
为了推动校园信息化的进程，贯彻教育部以信息化技术加强学生素质教育的要求，为培养创新人才提供素质教育平台的要求，最终达到实现提高教学质量的目的，决定给学校建设嵌入式高清全自动录播系统。
系统中的录播主机、跟踪主机均采用嵌入式架构；系统采用模块化设计、高标清统一平台；视频采用H.264 HighProfile编码压缩,音频采用AAC编码压缩；基于Flash 10的直播、点播、录制、支持FMS、RED5流媒体服务器应用；可以任意选择高低码流直播；可视化管理，录播主机状态可实时反馈；支持多服务器平台架构。

嵌入式高清全自动录播系统设备连接示意图
艾威康嵌入式高清全自动录播系统可将教师在主讲教室授课的情景通过网络实时转播给指定的听课教室，通常转播的内容包括：主讲教室的图像、声音、演示的课件以及实物展台、DVD等设备输出的内容。
在校园局域网上可以开设精品课堂网络直播频道。教师、学生使用合法身份可在网上通过浏览器选择听课内容。精品课堂录播机可以实时生成课件，包括教学视频、音频、教案文稿、电子白板以及鼠标运动轨迹等。精品课堂的内容可以保存、编辑与备份，自动积累教学资源。

嵌入式高清录播系统应用示意图
艾威康嵌入式高清全自动录播系统采用多信息流技术，将多路视音频信号及电脑屏幕显示的VGA信号同时压缩，以流媒体的形式通过网络传输。接收端实现场景和教案的同屏和同步显示，真正全面的实现网络教学观摩与示范听课，同时能够确保授课教师的常态化教学。
系统同时也支持课堂教学课件的实时生成，场景和教室内容可同时录像、回放和收藏。在接收端场景和教案显示的方式可以采用分割方式，场景和教案互不遮挡影响。
本系统还可以实现网上直播课堂的功能，并以课表的形式发布在网上。 学生或教师经身份验证后，可以基于浏览器收看网上课堂直播，不仅可以看到和听到教师的图像和声音，还可以看到教师的授课教案。中心或录播教室中可以自动录制，实时生成精品课堂课件，学生在网上可以点播这些课件进行预习和复习。
系统主要功能如下：
1、支持自动和手动两种导播方式。在自动导播模式下，常态画面为老师画面；当老师动操作电脑时输出画面自动切到老师的PPT；当学生站立后，系统自动切换到学生画面（大全景）；学生坐下后切换到老师预设范围的全景；整个切换过程平滑，稳定，无垃圾镜头，在转换过程中支持“谈入谈出”效果。
2、多机位目标识别图像分析控制，根据场景活动情况自动获取动态目标。可设置场景切换策略。教师讲课时不需佩戴任何定位设备，教室内不需要安装任何红外、超声波、射频发射器、参考摄像机等辅助定位装置，完全实现常态化教学。
3、系统可将多路视频、音频及计算机屏幕同步录制。最高支持4路高清视频信号或VGA信号的任意组合录制。可以在同一界面内监控各教室的音视频信号和计算机屏幕信号，实现多路信号同时监控。
4、系统可通过网络将现场的视频、音频及计算机屏幕进行实时直播，以IE浏览器及 Flash Player 即可同步收看现场影音及图文内容，支持多服务器进行网络直播转发服务。
5、支持跨网段、跨路由录制、直播、点播，在直播或点播时各画面图像可以任意互换，可以全屏放大某一个画面。可将课件刻录成光盘保存或存放于服务器中，提供随时点播（VOD）服务。
6、可以按照设置好的时间表自动录制、分类上传到指定服务器。
7、校领导通过IE浏览器在一个界面下可以任意观摩某个教室的上课情况。
8、系统内置VOD点播功能，录制结束时即可实现在线点播，以IE浏览器及Flash Player 即可回放录制好的内容。
9、系统支持多级用户分组及权限管理功能，可通过树形菜单进行权限的灵活分配。
10、系统自带强大的管理平台，对录制课件可按学科、按教师、按系室存放，便于归类管理。对录制好的文件可进行改名、删除、下载、观看及点播权限、上传服务器等操作；用户经授权后可通过IE将文件下载到本地计算机。
11、系统支持观看端与主讲端以文字方式实现在线交流功能，打破传统的纯单向直播模式，以最简单的方式满足交互的需求。
12、系统支持自动PPT文件目录索引功能，变于课件的有效观看
13、录制好的文件，只要点击相应索引标题，视频及VGA画面即可同步跳转相应的时间轴，可进行快捷定位回放。
14、系统支持 “单流多画面”、“单流单画面”和“画中画”模式。
15、基于IE方式在线编辑功能，在平台上可以对录制的课件进行剪辑。可以自动针对标示的区间做剪接，并将多流课件自动同步剪接、合并、课程简介制作及索引编辑等功能，不需要专业的编辑软件无需专业的编辑人员。
16、系统支持在片头、片尾添加图片、PPT。
17、基于IE方式在线添加索引功能，根据时间点添加一个标识，方便快速
