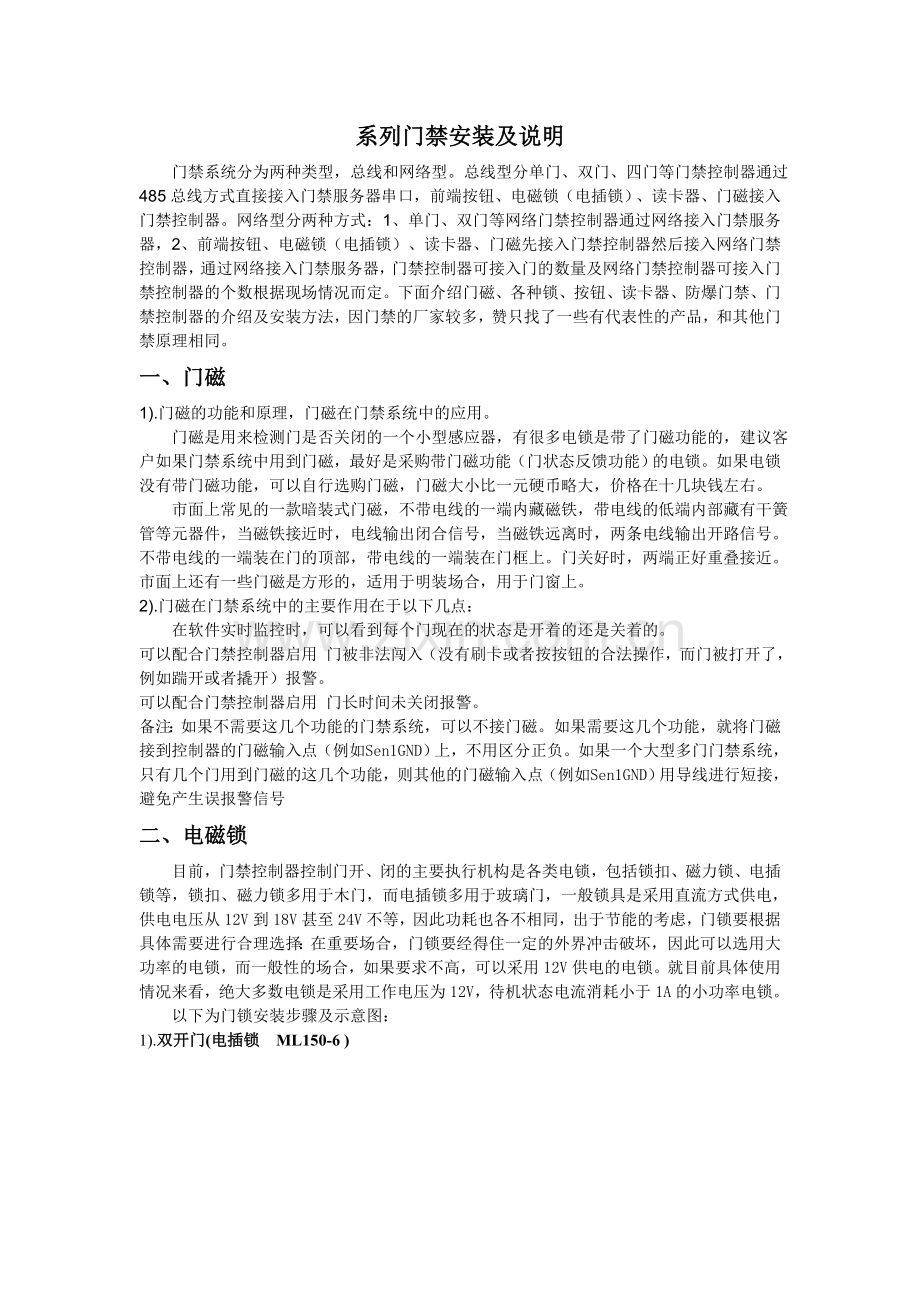

系列门禁安装及说明
门禁系统分为两种类型，总线和网络型。总线型分单门、双门、四门等门禁控制器通过485总线方式直接接入门禁服务器串口，前端按钮、电磁锁（电插锁）、读卡器、门磁接入门禁控制器。网络型分两种方式：1、单门、双门等网络门禁控制器通过网络接入门禁服务器，2、前端按钮、电磁锁（电插锁）、读卡器、门磁先接入门禁控制器然后接入网络门禁控制器，通过网络接入门禁服务器，门禁控制器可接入门的数量及网络门禁控制器可接入门禁控制器的个数根据现场情况而定。下面介绍门磁、各种锁、按钮、读卡器、防爆门禁、门禁控制器的介绍及安装方法，因门禁的厂家较多，赞只找了一些有代表性的产品，和其他门禁原理相同。
一、门磁
1).门磁的功能和原理，门磁在门禁系统中的应用。
门磁是用来检测门是否关闭的一个小型感应器，有很多电锁是带了门磁功能的，建议客户如果门禁系统中用到门磁，最好是采购带门磁功能（门状态反馈功能）的电锁。如果电锁没有带门磁功能，可以自行选购门磁，门磁大小比一元硬币略大，价格在十几块钱左右。
市面上常见的一款暗装式门磁，不带电线的一端内藏磁铁，带电线的低端内部藏有干簧管等元器件，当磁铁接近时，电线输出闭合信号，当磁铁远离时，两条电线输出开路信号。不带电线的一端装在门的顶部，带电线的一端装在门框上。门关好时，两端正好重叠接近。市面上还有一些门磁是方形的，适用于明装场合，用于门窗上。
2).门磁在门禁系统中的主要作用在于以下几点：
在软件实时监控时，可以看到每个门现在的状态是开着的还是关着的。
可以配合门禁控制器启用 门被非法闯入（没有刷卡或者按按钮的合法操作，而门被打开了，例如踹开或者撬开）报警。
可以配合门禁控制器启用 门长时间未关闭报警。
备注：如果不需要这几个功能的门禁系统，可以不接门磁。如果需要这几个功能，就将门磁接到控制器的门磁输入点（例如 Sen1 GND）上，不用区分正负。如果一个大型多门门禁系统，只有几个门用到门磁的这几个功能，则其他的门磁输入点（例如 Sen1 GND）用导线进行短接，避免产生误报警信号
二、电磁锁
目前，门禁控制器控制门开、闭的主要执行机构是各类电锁，包括锁扣、磁力锁、电插锁等，锁扣、磁力锁多用于木门，而电插锁多用于玻璃门，一般锁具是采用直流方式供电，供电电压从12V到18V甚至24V不等，因此功耗也各不相同，出于节能的考虑，门锁要根据具体需要进行合理选择：在重要场合，门锁要经得住一定的外界冲击破坏，因此可以选用大功率的电锁，而一般性的场合，如果要求不高，可以采用12V供电的电锁。就目前具体使用情况来看，绝大多数电锁是采用工作电压为12V，待机状态电流消耗小于1A的小功率电锁。
以下为门锁安装步骤及示意图：

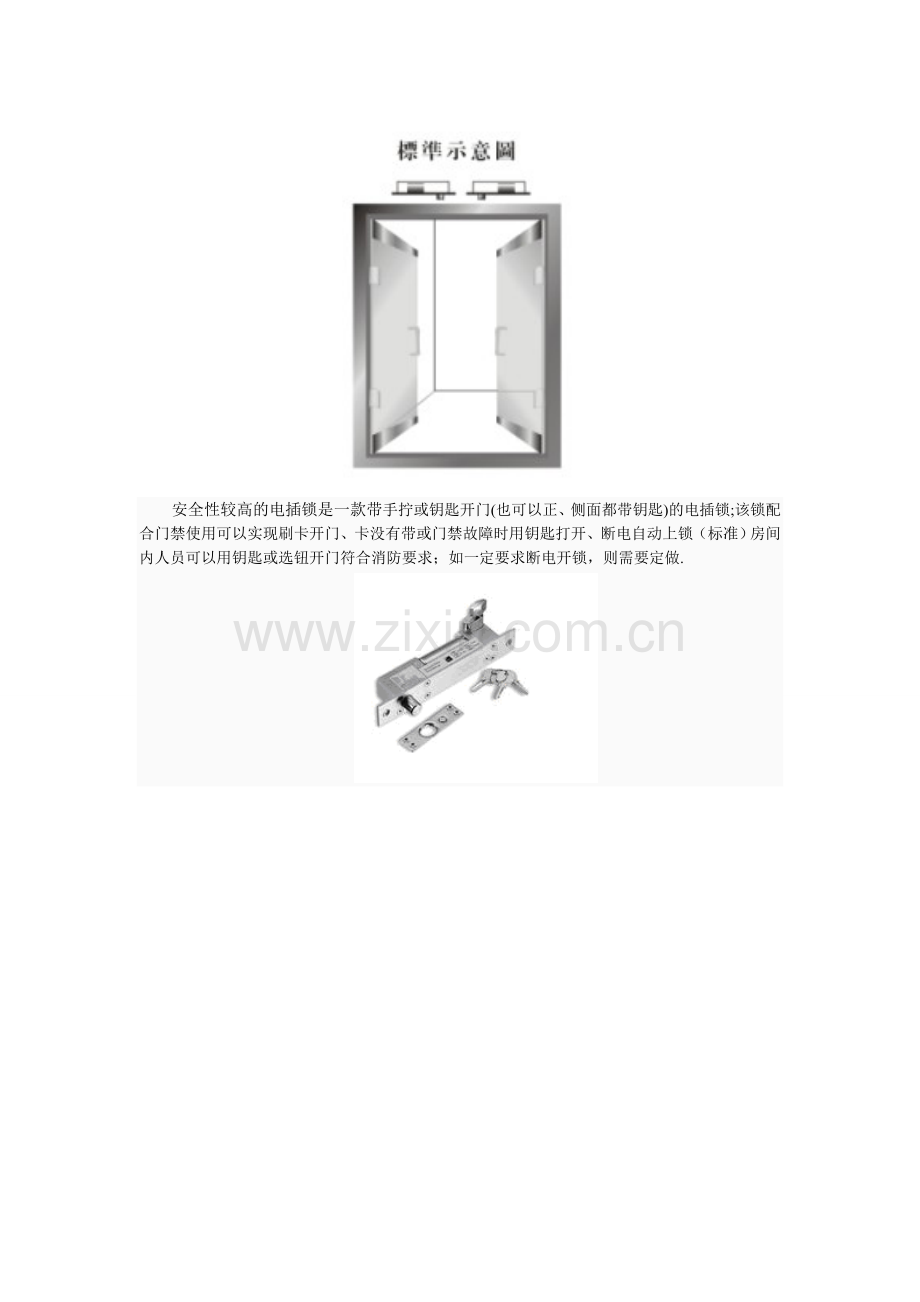

1).双开门(电插锁 ML150-6 )

安全性较高的电插锁是一款带手拧或钥匙开门(也可以正、侧面都带钥匙)的电插锁;该锁配合门禁使用可以实现刷卡开门、卡没有带或门禁故障时用钥匙打开、断电自动上锁（标准）房间内人员可以用钥匙或选钮开门符合消防要求；如一定要求断电开锁，则需要定做.

锁体尺寸260L*30W*48H（mm）,锁要镶嵌在门框内，要求门框的深度不得低于50MM，宽度不得低于40MM

接线方法及示意图：

2).磁力锁安装方法：
1．外开门的表面安装方法
·安装示意图

安装步骤

第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装 （见图一）

第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.

第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。

C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。(参见图四)

第四步：按照说明书的指示接线。

第五步： 盖上盖板，把小铝柱体塞进锁主体参见图五 的螺丝孔中。参见图六

图七与图八所示为典型的外开门外置式的安装式样

2 、窄门框外开式的木门和金属门
门框比较窄没办法适合磁力锁吊装的要求。只能选用L型支架

L型支架
3．内开门的表面安装 (ZL型支架的安装方法）

内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a. 先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。
b．用六角扳手将锁主体锁在L1支架上。
c. 对应于L1支架的位置把Z2支架固定在门上。
d. 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。
e. 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。
f. 如果是双扇门，可以用两个Z &L支架

4．埋入式（内置式）安装法：
内开门与外开门的埋入式安装方法一致
对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。
A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。此种方法取材方便，安装简单。在实际安装中大多采用这种方法。
B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。

★安装注意事项
在做埋入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。
5．无框玻璃门的安装方法
一般的锁具很难安装在玻璃门上，即使有些锁可以安装，但会影响整个门的美观，而我们的电磁锁配合独巨匠心的安装配件，可以轻松的安装，而且美观可靠。
利用U型支架安装磁力锁在无框玻璃门上：

没有包框的玻璃门需要有配件来辅助安装。安装方法与普通门的表面安装方法基本雷同，只不过是在第三步安装继铁板的时候不同，安装方法如图九所示。 把U型槽连同橡胶缓冲垫及不锈钢垫片（放在锁螺丝的一边）套在玻璃门上,用无头内六角螺丝锁在玻璃门上,然后把继铁板固定在U型槽上。对于不同的玻璃门厚度及不同型号的电磁锁，有不同型号的安装配件。
2. 利用AB架来安装 先把AB架用玻璃专用胶（或双面胶带）固定在玻璃门上，然后再把继铁板固定在支架上。

四、防爆门禁要求及安装方法：
MY-I-F006防爆门禁，主要参照以下标准设计：
GB 3836.1—2000 爆炸性气体环境用电气设备第1部分：通用要求
GB 3836.4—4000 爆炸性气体环境用电气设备第4部分：本质安全型“i”
GB4208—1993 外壳防护等级（IP代码）
GB10111—1988 利用随机数骰子进行随机抽样的方法
GB9969.1—88 工业产品使用说明书总则
GB / T 15464 仪器仪表包装通用技术条件
GB 191 包装储运图标标志
MY-I-F006防爆门禁由齐纳安全栅、接线盒、防爆电控锁、防爆门外读卡器、防爆门内读卡器、开门按钮、门磁共七部分组成，防爆证书不含盖门禁控制器，见下图一。
防爆标志： Ex ia[ia] IICT6 型号：MY-I-F006

图一、MY-I-F006防爆门禁组成和连接示意图
开门按钮连接在门内读卡器上，门磁按钮连接在门外读卡器上，门外、门内读卡器通过安全栅和位于安全区的非防爆门禁控制器联接或信号转接板，读卡器通过电源信号单总线向门禁控制器传递刷卡、按钮和门磁的状态信息，由门禁控制器判断是否可以开门，如开门就驱动开门继电器，使干触点S1吸合，控制电压输出，通过安全栅将该电源引到电控锁的驱动线圈上，使锁的开启。
工作环境条件：
环境温度：—20℃ ~ +60℃；
相对温度：不大于95%（25℃）
大气压力：86 kPa ~ 106 kPa。
下面介绍各主要组成部分：
1).安全栅
宽75mm 高82mm 后23mm.

技术参数指标：
型号
额定电压电流
内部
电阻
防爆参数
防爆标志
最高允许电压
熔断电流
U
(V)
I
(mA)
Rz
( )
Uo
(V)
Io
(mA)
Lo
(mH)
Co
(uF)
Exia [ia]ⅡCT6
Um
(V)
If
(A)
MY-I-F006
8.5
160
30
9.6
315

250
0.315
注意接线端子的接线，防止相互碰线现象。
接地端要可靠接地，接地导线或汇流条的截面积不应小于4平方毫米。
注意安全栅上的文字标注，本安端子为蓝色，同时旁边标有“本安端”字样，其端子编号为4 、5 、6：非本安端子为绿色，同时旁边标有“非本安端”字样，其端子编号为1、2 、3，见图二。
端子2和端子5直接相连，是地线。
端子1是线路1的输入，端子6是线路1的输出。
端子3是线路1的输入，端子4是线路2的输出。

图二、 安全栅使用参考图
2).电控锁
锁体156mm 宽106mm 厚40mm 固定孔 水平93mm 垂直78mm

锁体正视图 锁体侧视图

门锁总装示意图
打开电控锁后盖，有二个接线端子，将锁的二根控制线接到这两个端子上，靠边的是端子1接锁电源负极，端子2接锁电源正极，不能接反。见图三， 图三、电控锁接线图
黄色是锁正极,黑色是负极。
特别注意：锁的前、后两部分是配对的，不要弄混了。
门内的紧急开门按钮是根据消防要求设置的，只要按下即可开门，不需要给锁供电。所以在没有出门限制的场合，可以直接按此按钮开门，门内开门按钮就可以弃之不用；如对出门有限制的场所，这此紧急开门按钮必须用特制的盖帽罩住，是该钮在平时无法使用，在火灾时通过破坏盖帽按下紧急开门按钮开门。
电控锁安装示意图如下：

3).读卡器
读卡器尺寸：长115mm 宽74mm 厚21mm 固定孔间距: 86mm
门内读卡器和门外读卡器外观都是一样，只是内部的程序不一样，不能混用，出厂时背部标有“门外”或“门内”字样。图四是它的背面连线图。

4).开门按钮、门磁

开门按钮提供一对接线端子，无极性区分；按照图一连接完毕后，在接线端子表面涂上一层704胶；门磁提供2线无极性连线，按照图一连接。
5).门禁控制器和信号转接板
防爆证书不含盖门禁控制器，门禁控制器是非防爆产品，如需安装在防爆场所，必须放置在隔爆盒内。
我公司的门禁控制器可以和防爆门禁直接连接。
其他公司的门禁控制器，如果有韦根读卡器接口，通过我公司的信号转接板也可以和防爆门禁连接。
其他公司的门禁控制器，如果只有485读卡器接口，在能够提供接口协议的情况下，我们可以将该协议植入信号转接板来实现和防爆门禁的连接。
信号转接板：长：135mm 宽：95mm 高：30mm
固定孔位置： 128mm * 88mm

附图1

图 四

环氧灌封后各对应各引出线的颜色：
1红线 2、灰线 3、白线 4、黑线
5蓝线 6、绿线 7、黄线 8、黑线

特别注意：系统连接完毕后 到达门外读卡器 1- 4间的电压应在9V左右，否则调整信号转接板的供
电电压，但最高不要超过15V。

附图2

注意：电源的输入范围： 12V – 15V，根据现场情况选择，保证到达读卡器的电压在9V左右。

附图3

说明：
1、在实际工作时，安全栅本安端5-4间电压不应低于8.5V；5-6间平时0V，开锁时电压在2V到4.5V之间。
2、此处图中门内、门外读卡器上各接了一个按钮和门磁，在实际中是不需要的，只是为了说明
每个读卡器都可以接受两个开关量的输入，并上传到信号转接板，该板上的四个继电器分别对应这四个开关量的输入，如输入的开关量短接，则对应的继电器就通电吸合，继电器指示灯亮；输入开关量断开，对应的继电器就断电断开，继电器指示灯灭。本图是功能最全的连线图，实际中可以根据实际需要裁减，可以只有一个读卡器，这些开关量的输入端也可以是其它报警器的输出(要求是干触
点输出)等。

五、开门按钮
开门按钮两根线连接与门禁读卡器或者控制器，用于室内开门使用。

六、 门禁读卡器（其他产品接线方法雷同）
一．产品简介
ZD8800系列门禁读卡器采用非接触CPU卡作为门禁用户卡，读卡器内置PSAM安全模块，应用PSAM卡和CPU卡的安全认证读写机制，密钥注入PSAM卡后，外部无法读取，通过PSAM卡和CPU卡进行双向认证，验证报文是由随机数参与计算的。门禁用户信息写在CPU卡内文件中，所有数据采用Triple Des或国密SM1等加密算法。在用户信息读取过程中，所有数据都是以密文的方式出现，且每次数据的传输都有随机数参加，确保每次传输的内容不同。传输数据即使被非法者利用仪器截获，也难知其真实意义。这样确保了数据的安全性，彻底杜绝了“伪卡”的出现。
l 采用高性能高速处理器
l 采用专用基站射频芯片
l 支持Triple Des或国密SM1加密算法，安全性更高
l 防静电，防错接等多重保护设计
l 高导热环氧树脂封装，易散热，防护性能好
l 抗金属屏蔽和读卡器相互干扰能力强
l 蜂鸣器声音清脆响亮，不会受干扰变调
l 适应于军队、政府、银行、监狱等安全性能要求比较的场所

二．技术参数
序号
项目
指标
1
工作电压
直流电压12V
2
工作电流
< 100mA
3
读卡类型
CPU卡（符合ISO1443 TypeA协议）
4
感应距离
3-7cm
5
读卡时间
<200ms
6
输出格式
标准Wiegand 26,Wiegand 34
7
传输距离
50米
8
工作温度
-10℃~+60℃
9
工作湿度
<90%无凝露
10
外 壳
灰色, ABS材料
11
外型尺寸
115mm*75mm*21mm
12
重 量
约150g

三．声光指示
LED指示灯
事件
红灯
绿灯
正常状态
常亮

用户卡

约亮0.5秒
非法卡
无响应
内置蜂鸣器
事件
说明
鸣音
用户卡
短鸣约0.5秒
嘀
非法卡
无响应

四．使用方法
1、正常工作模式
用户卡：将用户卡靠近读卡器的有效范围内，读卡器便会自动读出卡片中的用户信息并通过维根方式把用户编号传送给控制器，同时蜂鸣器会一声短叫，绿色LED短亮一次。
非法卡：将非法卡靠近读卡器的有效范围内，读卡器便会自动识别为非法卡，蜂鸣器、LED灯都不会做任何提示。
2、报警模式
读卡器上电时，如果检测到读卡器内无PSAM卡或者非法的PSAM卡时，蜂鸣器会连续鸣叫10次、红绿LED灯会交替闪烁报警。
五．注意事项
1．安装/拆卸时，请先关闭电源，切勿带电操作。
2．最大读卡距离是在无干扰环境中，读卡器按照正确方式安装，且卡片平行于读卡器表面测得，任何电磁干扰环境都将影响读卡距离。
3．请勿将读卡器安装于磁性、金属物体表面，磁性、金属材料都将严重影响射频信号。
4．请勿将读卡器安装于产生干扰电磁场设备附近，如：马达、AC/DC转换器、UPS、继电器、监视器等。
5．电源应保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
6．建议布线时注意强、弱电分开走线，相隔要求大于20cm。电源线应采用线径足够粗的多股导线。

六．产品外观

七．产品安装示意图

八．接线端子说明

七、门禁控制器（其他产品接线方法雷同）
1).总线门禁控制器接线

AM-C120两门控制器使用说明

介绍：
AM-C120是一台基于A-NET总线联网方式的两门门禁控制器，分体式结构只包含控制部分，需要另外配置读卡器。支持按钮出门方式，也支持读卡出门方式（接出门读卡器），支持EM卡、HID卡或Mifare卡，具有门禁、在线巡更、考勤、I/O联动及用户自定义功能。

特点：
n 采用A-NET通讯总线，稳定可靠
n 本系统在A-NET一级总线上最多可以有50台控制器同时工作，控制100个出入口；采用扩展器可以支持二级总线，最多可以有100×31台控制器同时工作，控制100×31×2个出入口
n 需要跟管理软件配套使用，支持脱机工作
n 进门方式：刷卡、输入卡号、卡＋密码
n 所有输入、输出口都有光电或继电器隔离保护
n 具有两个进门读卡器接口（Wiegand26格式）
n 具有两个出门读卡器接口（Wiegand26格式）
n 具有两个电锁控制接口（NO/NC/COM），节点承载电流最大为30VDC/3A
n 具有两个出门按钮接口
n 具有两个门状态输入接口

n 具有两个可设置输入、输出口，用于满足客户各种其他控制需求（联动控制）

n 具有A-NET总线通讯接口
n 操作有指示灯、蜂鸣器提示
n 四种报警提示：挟持报警、系统破坏报警、强行开门报警、门不关报警
n 具有密码乱码输入功能，使密码具有更高的安全性
n 每个门支持3000张卡
n 存储交易事件：1000条

规格：
n 电源：AC220输入（出厂已配置开关电源，控制器DC12V输入）
n 最大电流600mA（控制器本身150 mA，一个读卡器120 mA ）
n 功耗：7W
n 继电器控制输出端口节点承载电流最大为30VDC/3A
n 通讯方式：A-NET总线
n 通讯速率：10Kbit/s
n 尺寸： 279mmH×244mmW×79mmD
设备端口定义：

标号
接线端子
说明
1
2
+12：电源正
DC12V电源输入
GND：电源地
3
4
DKEY2：信号端
门2出门按钮接口
开关信号输入
GND：地
5
6
IN2：正端
门2辅助输入接口
开关信号输入
GND：负端
7
8
DSEN2：信号端
门2状态输入接口
GND：地
9
10
CANHI：A-NET总线高端
A-NET通讯输入接口
CANLI：A-NET总线低端
11
12
13
NO3：常开端
门2锁控制输出接口NO/NC/COM
COM3：公共端
NC3：常闭端
14
15
16
NO4：常开端
门2辅助输出接口NO/NC/COM
COM4：公共端
NC4：常闭端
17
18
+12：电源正
DC12V电源输入
GND：电源地
19
20
DKEY1：信号端
门1出门按钮接口
开关信号输入
GND：地
21
22
IN1：正端
门1辅助输入接口
开关信号输入
GND：负端
23
24
DSEN1：信号端
门1状态输入接口
GND：地
25
26
CANHO：A-NET总线高端
A-NET通讯输出接口
CANLO：A-NET总线低端
27
28
29
NO1：常开端
门1锁控制输出接口NO/NC/COM
COM1：公共端
NC1：常闭端
30
31
32
NO2：常开端
门1辅助输出接口NO/NC/COM
COM2：公共端
NC2：常闭端

n L1：电源LED指示灯
n SW1、SW2：拨码设置开关。拨到ON端，表示该位值为0；拨到数字端，表示该位值为1
n HA1～HA7：一级A-NET通讯地址设置（高位地址），有效范围1～100
n LA1～LA6：二级A-NET通讯地址设置（低位地址），有效范围1～63
n K1：数据复位设置拨码。K1=0（拨到ON端）数据复位，K1=1（拨到数字端）正常工作状态。
n CARD TYPE：卡类型设置拨码，CARD TYPE=1为EM卡格式，CARD TYPE=0为HID卡或Mifare卡格式。
n CELL：BT1后备电池接入设置拨码。在控制器正常使用前，CELL=1（拨到数字端），表示不接入BT1的后备电池；在控制器正常使用后，令CELL=0（拨到ON端）接入BT1后备电池。
n CAN_MATCH跳线：A-NET总线通讯匹配终端电阻跳线，短接电阻起用，跳开不起用。
n BT1：3V掉电保护后备电池，正常电压为2.7～3V，低于2.7V，表示需更换电池。
n JP1：门1进门读卡器接口 （IN1）
n JP2：门1出门读卡器接口 （OUT1）
n JP3：门2进门读卡器接口 （IN2）
n JP4：门2出门读卡器接口 （OUT2）
n 读卡器接口定义：

1：＋12电源正（DC12V输出） 2：GND 电源地
3：DAT读卡信号输入 4：CLK 读卡信号输入
5：SPK 读卡器蜂鸣器控制 6：LED 读卡器LED 灯控制
注意：读卡器蜂鸣器和LED指示灯的控制，要求设置读卡器（AR-800K和AR-700）控制模式为外
部控制模式，当设为外部控制模式时，读卡器上的蜂鸣器以及LED指示灯都由AM-C120控
制器来控制，反映你的各种操作状态。（读卡器的设置操作详见读卡器操作说明书）

典型接线图：

注意：1、开关电源外壳必须和控制器铁壳紧密锁紧，开关电源必须良好接地。电锁请另外供电。
2、若门锁输出驱动感性电锁如电磁锁，电插锁等，需要在输出端口（或锁两端）加接续流二极管。
3、若辅助输出驱动的是大感性负载（如：各种接触器，电磁阀等时），必须在输出端口加稳压管进
行限压，以抑制输出控制的继电器触点开断的电弧。
设备的调试：
在接好线后，请打开AM-C120控制器的外壳。
调试步骤：
设置控制器地址

设置通讯回路匹配电阻

设备通电并生成全功能卡卡

设置卡类型
接通后备电池

正常刷卡进门

2).网络型门禁控制器
1、PC 机在同多个控制器进行通讯时可以采用TCP/IP 网络通讯方式，这时需使用集线器、交换机或局域网，并要求PC 机带有网卡。TCP/IP 网络通讯使用标准网线连接控制器和PC 机进行通讯，连接网络门禁系统时，只要将相应的控制器和PC 机连接到同一个网络当中即可。如图所示

TCP/IP 网络门禁系统连接示意图
因为 A4064-4 网络门禁控制器采用集成网络交换机技术，所以在将A4064-4 网络门禁控制器构建网络时，也可以如图所示。

TCP/IP 网络门禁系统简易连接示意图

2、系统连接线缆要求
读卡器与控制器
读卡器到控制器的连线建议采用8 芯屏蔽双绞线(单芯截面积大于0.3 平方毫米)，距离最好不要超过60米，
如果超过60米连线建议采用扩展模块(下图是DDS的一款扩展模块)

接线方式如图所示：

八、 常见问题及解决办法
故障现象：
1．将卡片靠近读卡器，蜂鸣器不响，LED指示灯也没有反应，通讯正常。
可能原因：
①读卡器与控制器之间的连线不正确或超过了有效长度；
②读卡器故障；
③控制器故障；
④控制器与电控锁之间的连线不正确；
处理方法：
原因①：将连接线断开，用万用表认真检测线缆有无开路、短路等现象发生；

原因 ② ③ 更换读卡器或者控制器；

原因④：将插头拔开，用万用表重点检测信号线线之间有无短路，若连接有其它电子元器件,则检测相关电子元器件有无接反及损坏。
2．将有效卡靠近读卡器，蜂鸣器不响，LED指示灯变绿，并持续几秒，通讯正常。
可能原因：
①读卡器与控制器之间的连线不正确；
②读卡器故障；
判别方法：
更换读卡器，若故障仍然存在，则排除原因②；
处理方法：
原因①：将连接线断开，用万用表认真检测线缆有无开路、短路等现象发生；
3．将有效卡靠近读卡器，蜂鸣器响一声，LED指示灯无变化。
可能原因：
①读卡器与控制器之间的连线不正确；
②读卡器故障；
判别方法：
更换读卡器，若故障仍然存在，则排除原因②；
处理方法：
原因①：检查线路
4．读卡器LED指示灯常绿，不读卡，门锁一直打开，通讯正常。
可能原因：
①操作人员将门禁器状态设置为常开，或其它原因导致控制器处于常开状态；
②控制器故障；
处理方法：
原因①：将门锁控制器状态设为正常，若故障现象仍然存在，则更换控制器。
5．读卡器LED指示灯常红，不读卡，门锁一直处于关闭状态，通讯正常。
可能原因：
①操作人员将门禁器状态设置为常闭，或其它原因导致控制器处于常闭状态；
②控制器故障；
处理方法：
原因①：将门锁控制器状态设为正常，若故障现象仍然存在，则更换控制器。
6． 门禁器使用一直正常，某一天突然发现所有的有效卡均不能开门（变为无效卡），。
可能原因：
①操作人员将门禁器设置了体息日（在休息日所有和卡都不能开门）；
②操作人员将门禁器处了初始化操作或其它原因导致控制器执行了初始化命令；
③控制器故障；
处理方法：
原因①：将门锁控制器休息日标记去掉，若故障现象仍然存在，则排除原因①；
原因②：先提取门禁器出入信息，再作初始化操作，然后恢复用户信息，再设置控制器时钟，若故障现象仍然存在，则排除原因②；
原因③: 更换控制器。
7． 蜂鸣器持续长鸣，读卡及通讯均不正常。

可能原因：
控制器故障；

处理方法：
更换控制器。
8． 将有效卡靠近读卡器，蜂鸣器响一声，LED指示灯变绿，并持续几秒，但门锁未打开。
可能原因：
①控制器与电控锁之间的连线不正确；
②控制器与电控锁之间的接口电路故障；
③电控锁故障；
④锁舌与锁扣发生机械性卡死;
⑤控制器故障。
判别方法：
将插头拔开，读卡（有效卡）后用万用表测电源线之间电压是否为DC12V左右，此电压若正常，则排除原因⑤；
将插头插好，读卡（有效卡）后用万用表测电控锁电源线之间电压是否正常，若正常，则表明电控锁故障；
将插头插好，读卡（有效卡）后用万用表测电控锁电源线之间无电压，这时应重点检查控制器与电控锁之间的连线及其之间的接口电路，检查连线是否有错，接口电路中的元器件如继电器、续流二极管等是否损坏、接反、是否连接正确。
9．读卡器指示灯不亮，读卡后蜂鸣器不响，通讯也不正常。
可能原因：
①电源变压器损坏；
②电源变压器与电源插座之间接触不好；
③控制器故障。
判别方法：
将插头拔开，用万用表测其电压是否为DC12V左右，此电压若正常，则排除原因①、②；
处理方法：
更换损坏的设备
10． 整个系统中部分控制器通讯一惯正常，部分通讯一惯不正常。
可能原因：
①局部总线断路或错位；
②控制器故障。
判别方法：
将通讯不正常的控制器更换掉，若通讯仍不正常，则排除故障②；
仔细检查控制器通讯口跟信号总线的连接部位，有无接触不好的情况，有无相邻信号线接反的情况。
11．整个系统中所有控制器均不能跟电脑通讯。
可能原因：
①电脑串口故障；
②电脑串口跟网络扩展器之间的连接线开路；
③网络扩展器故障，或掉电（可能性较大）；
④信号总线在网络扩展器一侧出现断路、接反，或跟网络扩展器插接的水晶头接触不好；
⑤信号线在整个长度范围内某一处出现短路；
⑥系统内的所有设备设备号均相同；
⑦系统内的所有设备均出现故障（可能性较小）；
⑧使用了不符合产品约定的信号线，或使用了劣质的信号线；
判别方法：
将控制器放置在电脑附近，测试通讯情况，若正常则排除原因①、②、③；
处理方法：
更换网络扩展器；
将所有控制器及网络扩展器通讯口的水晶头拔开，用万用表仔细检查信号线是否存在短路的现象；
反复检查每条局部信号线跟信号总线之间的连接是否一一对应；
检查网络扩展器一侧水晶头跟网络扩展器的连接是否良好（插头插入插座时应听到清脆的’嗒’声）
12．电脑跟控制器之间的通讯不稳定，时好时坏，没有固定的规律。
可能原因：
①使用了不符合要求的信号线或劣质的信号线；
②信号线敷设不规范，如信号线跟电源线穿在同一条管内；
