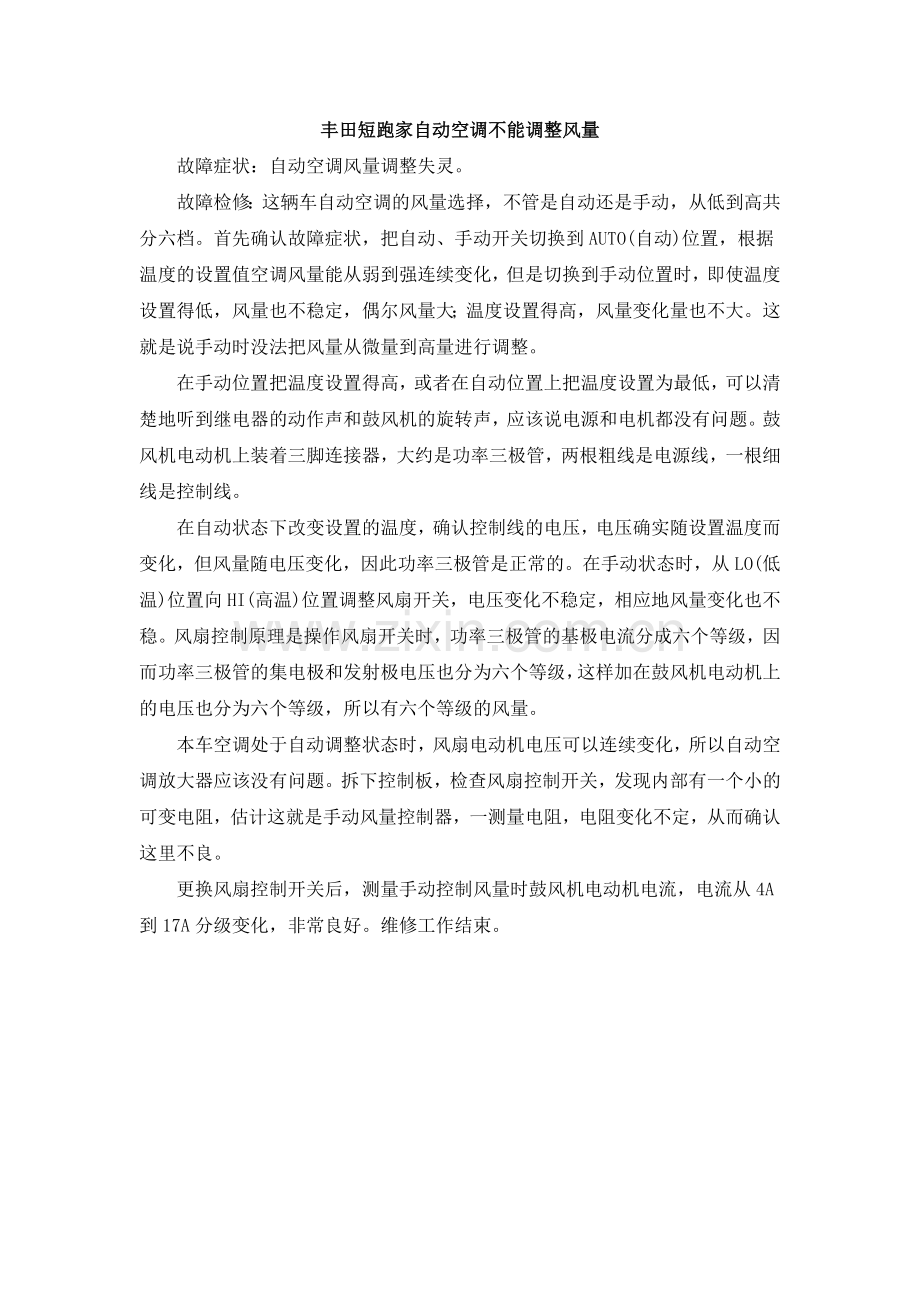

丰田短跑家自动空调不能调整风量
故障症状：自动空调风量调整失灵。
故障检修：这辆车自动空调的风量选择，不管是自动还是手动，从低到高共分六档。首先确认故障症状，把自动、手动开关切换到AUTO(自动)位置，根据温度的设置值空调风量能从弱到强连续变化，但是切换到手动位置时，即使温度设置得低，风量也不稳定，偶尔风量大；温度设置得高，风量变化量也不大。这就是说手动时没法把风量从微量到高量进行调整。
在手动位置把温度设置得高，或者在自动位置上把温度设置为最低，可以清楚地听到继电器的动作声和鼓风机的旋转声，应该说电源和电机都没有问题。鼓风机电动机上装着三脚连接器，大约是功率三极管，两根粗线是电源线，一根细线是控制线。
在自动状态下改变设置的温度，确认控制线的电压，电压确实随设置温度而变化，但风量随电压变化，因此功率三极管是正常的。在手动状态时，从LO(低温)位置向HI(高温)位置调整风扇开关，电压变化不稳定，相应地风量变化也不稳。风扇控制原理是操作风扇开关时，功率三极管的基极电流分成六个等级，因而功率三极管的集电极和发射极电压也分为六个等级，这样加在鼓风机电动机上的电压也分为六个等级，所以有六个等级的风量。
本车空调处于自动调整状态时，风扇电动机电压可以连续变化，所以自动空调放大器应该没有问题。拆下控制板，检查风扇控制开关，发现内部有一个小的可变电阻，估计这就是手动风量控制器，一测量电阻，电阻变化不定，从而确认这里不良。
更换风扇控制开关后，测量手动控制风量时鼓风机电动机电流，电流从4A到17A分级变化，非常良好。维修工作结束。
