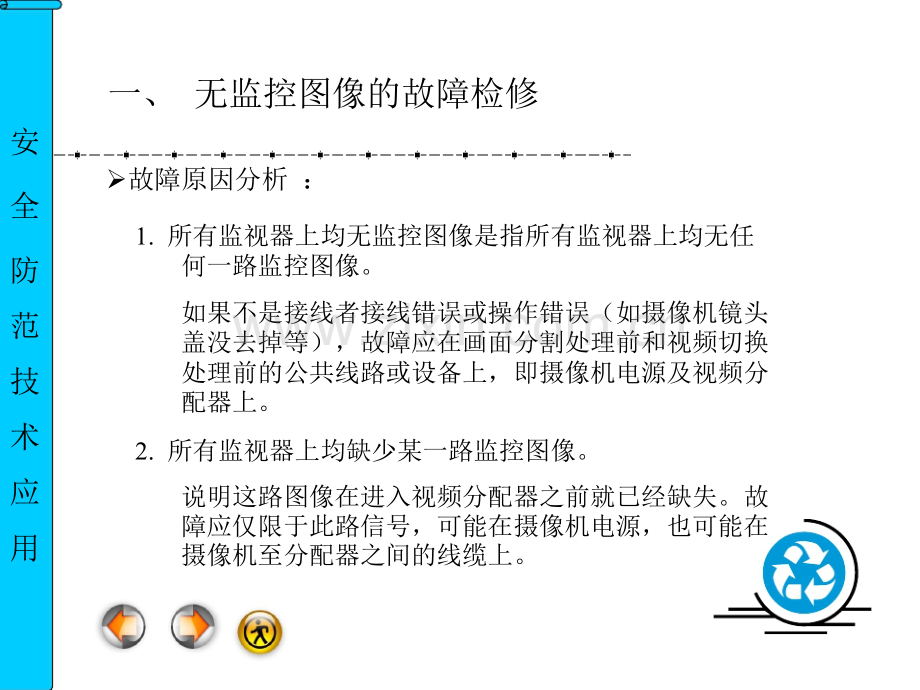

第五节监控系统中常见故障及其排除安全防范技术应用 · 主要任务： – 知道监控系统中常见故障及原因 – 会排除常见故障一、无监控图像的故障检修安全防范技术应用 Ø故障原因分析： 1. 所有监视器上均无监控图像是指所有监视器上均无任何一路监控图像。如果不是接线者接线错误或操作错误（如摄像机镜头盖没去掉等），故障应在画面分割处理前和视频切换处理前的公共线路或设备上，即摄像机电源及视频分配器上。 2. 所有监视器上均缺少某一路监控图像。说明这路图像在进入视频分配器之前就已经缺失。故障应仅限于此路信号，可能在摄像机电源，也可能在摄像机至分配器之间的线缆上。安全防范技术应用 Ø故障原因分析 3. 某台监视器上完全无监控图像，而其他监视器上监控图像完全正常。说明图像信号正常，故障应在视频分配器至该监视器之间的线路和设备上。由于所有各路信号的线路均发生故障的可能性较少，检查的重点应放在所经设备，如画面处理器、监视器等上。 4. 某台监视器上只缺少某一路监控图像，而其他各路图像正常，故障应仅限于该路信号。又由于只有该台监视器上缺少这路图像信号，其余监视器上这路图像正常，故障不可能在视频分配器的之前，而应在视频分配器至该监视器的这路信号的传输线缆上。二、监控图像质量不高的故障检修安全防范技术应用 Ø故障原因分析 1. 监控图像满屏模糊不清造成满屏图像模糊不清的主要原因有：防护罩外面积尘或有手印等；监视器或者摄像机聚焦不良；输入到监视器的视频信号幅度过小，其幅度值大大低于1.0V(峰-峰值)；视频信号通路（包括视频放大器、视频信号传送电缆等）频带宽度过窄，而且信号损耗过大；线路设计不合理，视频信号传送距离过长，对视频信号的幅度衰减过大或视频放大器的增益不够。安全防范技术应用 Ø故障原因分析 2. 监控图像边缘不清图像边缘不清，主要原因是视频信号的高频成分不足所致，如视频传输线路过长，频带宽度过窄等。负载阻抗严重不匹配也可能使视频信号的传送信号与反射信号叠加形成重影，从而造成图像边缘不清。 3. 图像有拖尾、毛刺或扭曲造成图像有拖尾、毛刺或扭曲的原因一方面可能是电源问题，供给摄像机的电源电压过低或电源中有干扰信号。另一方面可能是信号传输质量不高造成图像质量下降，如视频电缆质量不好、传输距离过长或视频插头、插座接触不良，有虚焊、假焊或屏蔽层未接好等。安全防范技术应用 Ø故障原因分析 4. 监控图像上的杂波干扰有几种：（1）50Hz工频干扰，其表现形式是在监视器的画面上出现一条黑杠或白杠，或向上或向下慢慢滚动。这种现象多半是由于系统产生了地环路而引入了50 Hz的工频干扰（交流电的干扰）所造成的。（2）木纹状干扰，这种情况可能是由于视频传输线的质量不好，特别是屏蔽性能差、线缆电阻过大造成，也可能是系统附近有很强的干扰源或是系统的供电电源中窜入了比较强的干扰信号造成的。对于后面一种可能性，解决的办法通常是加强接地和屏蔽措施，采用不间断电源（UPS）供电。 Ø故障原因分析安全防范技术应用（3）大面积网纹干扰，这种情况多出现在BNC接头或其它类型的视频接头连接不好上。（4）竖条干扰，表现形式是在监视器上产生若干条间距相等的竖条，这是由于视频传输线的特性阻抗不是 75Ω而导致阻抗失配造成的，一般靠始端串接电阻或终端并接电阻的方法去解决。（5）雪花状干扰，造成这种故障的主要原因是视频信号比较小所致。而造成视频信号比较小的原因又有许多方面，如监控景物照度过低，摄像机镜头光圈过小或摄像机灵敏度低，线缆插头、插座连接不良等。亦可能由于线缆过长引起视频衰减过多所致。当线缆长度接近容许的最大限度时，可使用长线放大器或加入视频放大器解决。 Ø故障原因分析安全防范技术应用 5. 监控图像时有时无图像时有，说明摄像机有视频信号输出，线路的连接应没有错误；时无，说明连接的线路中有接触不良的情况，当线路的接点受到振动或拉伸等力的作用时，就会出现图像信号丢失。由于控制中心设备都放置在监控中心，受外力拉伸或振动作用的可能性较小，所以这种图像时有时无的故障点多数在前端摄像设备及其连线上，包括以下几种原因：摄像机的视频输出电缆或插头焊接不良；云台内的电缆线没捆扎好，云台长期转动后出现电缆插头芯线焊接处脱落；线缆敷设过程中曾过分拉扯电缆，过一段时间被拉伸的电缆绝缘层自然缩回，致使电缆芯线与外屏蔽层短路等。三、前端设备不受控制的故障检修安全防范技术应用 Ø故障原因分析 1. 所有前端设备均不受控制所有前端设备均不受控，问题大多出在与系统控制相关的线路和控制设备上。典型的故障原因有：解码器地址设置不正确；从控制主机到解码器之间的控制线缆或电缆接头有短路、断路或接线错误；解码器工作电压过低；控制线缆传输距离过远，信号衰减过大。 Ø故障原因分析安全防范技术应用 2. 某路前端设备的部分（如镜头）受控、部分（如云台）不受控某路前端设备不受控，而其他路的前端设备受控，说明线路故障只是在从解码器到该路前端设备之间的线缆上。镜头受控，说明与镜头控制相关的线路和设备中关于镜头控制部分没问题；云台不受控，故障应该只局限在与云台控制相关的线路和设备中关于云台控制的部分。可能的原因有：云台控制线缆与控制器或云台转接板的连接有接触不良，尤其是公共端；云台控制线缆有短路或断路情况；云台本身有质量问题，不受控制。四、其他常见故障安全防范技术应用 1、解码器 – 接通电源，电源指示灯不亮 – 通电即烧保险 – 电源灯亮但无法控制 – 控制不灵乱转 2、摄像机安全防范技术应用 – 无图像输出 – 图像质量不好 3、硬盘录像机 – 视频丢失 – 工作时间不启动录像 – 图像静止或图像出现“马赛克” 4、云台安全防范技术应用 – 是否安装时有异物卡住 – 与解码器接线是否正确 – 安装时要注意整理所有线缆，以防云台旋转时摩擦而造成线路短路。 – 只允许将摄像机正装的云台，在使用时采用了吊装的方式。在这种情况下，吊装方式导致了云台运转负荷加大，故使用不久就会导致云台的传动机构损坏，甚至烧毁电机。 – 摄像机及其防护罩等总重量超过云台的承重。特别是室外使用的云台，往往防护罩的重量过大，常会出现云台转不动 ( 特别是垂直方向转不动 ) 的问题。 – 室外云台因环境温度过高、过低、防水、防冻措施不良而出现故障甚至损坏。 – 距离过远时，操作键盘无法通过解码器对摄像机 ( 包括镜头 ) 和云台进行遥控。这主要是因为距离过远时，控制信号衰减太大，解码器接受到的控制信号太弱引起的。这时应该在一定的距离上加装中继盒以放大整形控制信号。 5、矩阵切换器 – 开机无显示安全防范技术应用 – 某路无输出 – 控制失效，查看是否接对控制端口，解码器有否编码。 – 操作键盘失灵。这种现象在检查连线无问题时，基本上可确定为操作键盘“死机”造成的。键盘的操作使用说明上，一般都有解决“死机”的方法，便如“整机复位”等方式，可用此方法解决。如无法解决，就可能是键盘本身损坏了。 – 主机对图像的切换不干净。这种故障现象的表现是在选切后的画面上，叠加有其它画面的干扰，或有其它图像的行同步信号的干扰。这是因为主机制矩阵切换开关质量不良，达到图像之间隔离度的要求所造成的。主要故障原因：安全防范技术应用 · 1、电源的不正确引发的设备故障。 · 2、与设备相接的线路处理不好，出现断路、短路、线间绝缘不良、误接线等导致设备的损坏、性能下降的问题。 · 3、设备或部件本身的质量问题。 · 4、设备(或部件)与设备(或部件)之间的连接不正确产生的问题
