福建理工学校教案纸
课程名称: 3.1 项目A 图纸及工艺讲解 NO:
课题
项目A 图纸及工艺讲解
执
行
时
间
班级
08数1
08数2
08数3
周次
14
14
12
课时
2课时新课讲授+课堂练习+小结
节次
12
12
34
日期
11.17
11.16
11.6
教学内 容
程序调试与零件试切
目要 求
掌握数控工艺编制方法
编制加工程序
回顾机床操作及程序输入方法及步骤
并能在计算机上进行仿真操作
重 点
学会零件加工工艺制订
难 点
工艺及程序确定与调试
教学方 法
讲授结合多媒体演示
课堂类 型
多媒体教学
教具器 材
多媒体机房
课后要求与课外作业
编制配图加工程序

完成日期

实施情况及回顾

教学过程:

福建理工学校教案纸 No:

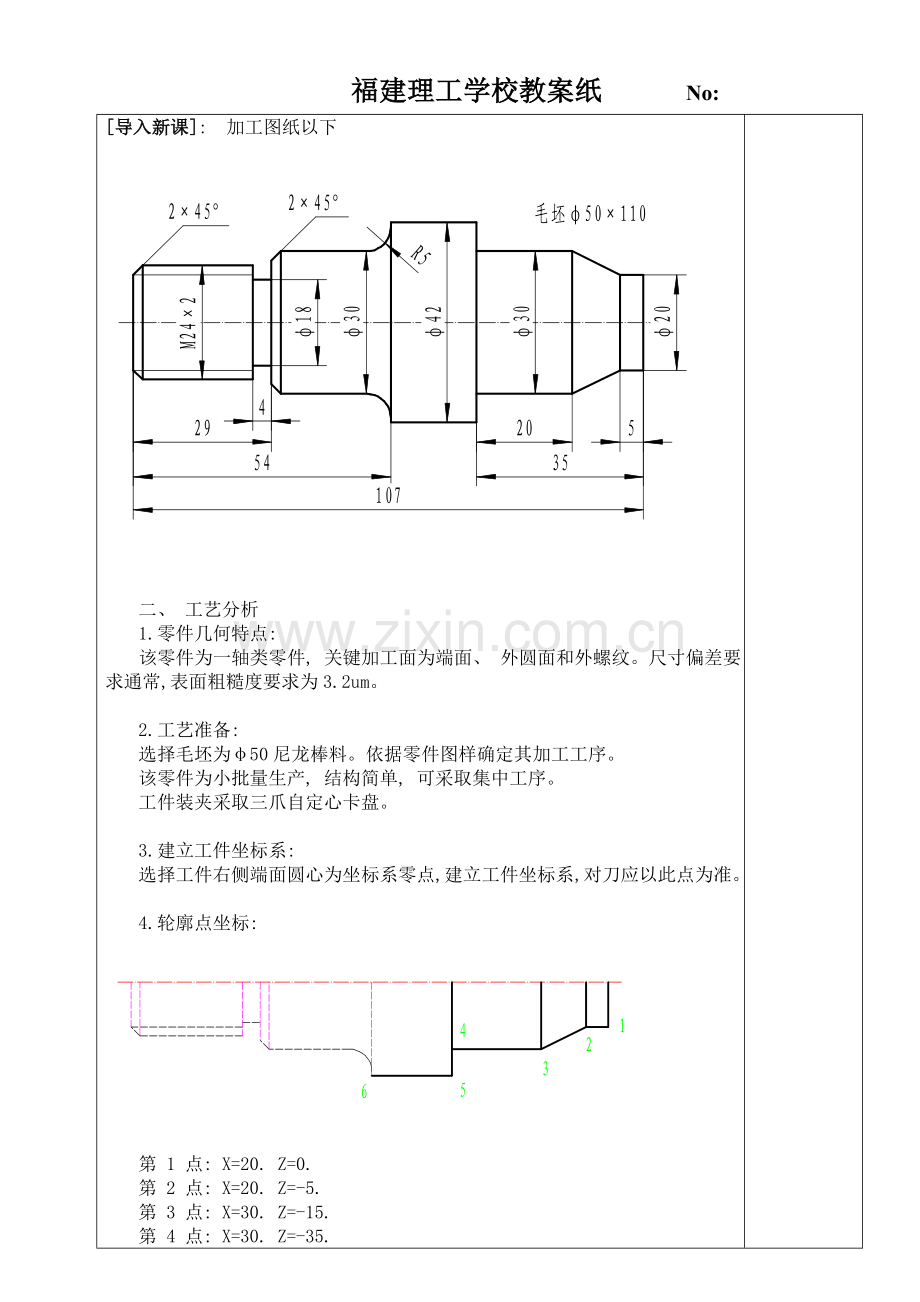

[导入新课]: 加工图纸以下

二、 工艺分析
1.零件几何特点:
该零件为一轴类零件, 关键加工面为端面、 外圆面和外螺纹。尺寸偏差要求通常,表面粗糙度要求为3.2um。

2.工艺准备:
选择毛坯为φ50尼龙棒料。依据零件图样确定其加工工序。
该零件为小批量生产, 结构简单, 可采取集中工序。
工件装夹采取三爪自定心卡盘。

3.建立工件坐标系:
选择工件右侧端面圆心为坐标系零点, 建立工件坐标系, 对刀应以此点为准。

4.轮廓点坐标:

第 1 点: X=20. Z=0.
第 2 点: X=20. Z=-5.
第 3 点: X=30. Z=-15.
第 4 点: X=30. Z=-35.
第 5 点: X=42. Z=-35.
第 6 点: X=42. Z=-53.

第 1 点: X=20. Z=0.
第 2 点: X=24. Z=-2.
第 3 点: X=24. Z=-29.
第 4 点: X=26. Z=-29.
第 5 点: X=30. Z=-31.
第 6 点: X=30. Z=-49.
第 7 点: X=40. Z=-54.
第 6 点: X=42. Z=-54.

三、 工步
1.平端面, 选择90°外圆车刀, G01指令
2.车外圆面, 选择90°外圆车刀, G01指令
数控加工工艺卡片
零件名称

零件图号

数控系统

工步号
工步内容
G功效
T功效
转速/RPM
进给速度/mm/r
背吃刀量/mm
安装1: 三爪自定心卡盘夹持棒料一侧, 伸出长度大于90mm
1
车平端面, 确保长度测量基准
G01
T0101
600
0.2
1
2
车外圆, 留0.5mm余量
G01 G02 G03
T0101
600
0.2
1
3
精车外圆
G01 G02 G03
T0101
1000
0.1
0.5
4
车螺纹　
G76
T0202
400
2
/

四、 刀具及切削参数选择
序号
加工面
刀号
刀具规格
S
F
类型
材料
1
端面
T01
90°外圆刀
HSS
600
0.2
2
外圆面
T01
90°外圆刀
600
0.2
3
螺纹
T02
60°螺纹刀
400
2

加工所用程序
广州数控及法兰克
1.车右端阶梯轴
O0002
G99
M03S500
T0101
G01X52Z2F1
G71U1R1F0.2
G71P10Q20U0.5
N10G01X20F0.1
Z0
Z-5
X30 Z-15
Z-35
X42
Z-60
N20X52
G01X100Z100F1
M05
M00
M03S1000
T0101
G01X52Z2F1
G70P10Q20
G01X100Z100F1
M30

2.车左端
O0003
G99
M03S500
T0101
G01X52Z8F1
G71U1R1F0.2
G71P10Q20U0.5
N10G01X0F0.1
Z0
X20
X24Z-2
Z-29
X26
X30Z-31
Z-49
G02X40Z-54R5
G01X42
N20X52
G01X100Z100F1
M05
M00
M03S1000
T0101
G01X52Z8F1
G70P10Q20
G01X100Z100F1
M30

3.车螺纹
O0004
G99
M03S300
T0202
G01X24Z2F1
G76P020560Q50R0.01
G76X21.4Z-26P1300Q400F2
G01X100Z100F1
M30

华中数控
1.车右端阶梯轴
O0002
%1
G95T0101
M03S500
G01X52Z2F1
G71U1R1P10Q20X0.5F0.2
G01X100Z100F1
M05
M00
G95T0101
M03S1000
G01X52Z2F1
N10G01X20F0.1
Z0
Z-5
X30 Z-15
Z-35
X42
Z-60
N20X52
G01X100Z100F1
M30

2.车左端
O0003
%1
G95T0101
M03S500
G01X52Z8F1
G71U1R1P10Q20X0.5F0.2
G01X100Z100F1
M05
M00
G95T0101
M03S1000
G01X52Z8F1
N10G01X0F0.1
Z0
X20
X24Z-2
Z-29
X26
X30Z-31
Z-49
G02X40Z-54R5
G01X42
N20X52
G01X100Z100F1
M30

3.车螺纹
O0004
%1
G95T0202
M03S300
G01X24Z2F1
G76C2R-1E1A60K1.3X21.4Z-26U0.05V0.01Q0.4F2
G01X100Z100F1
M30
