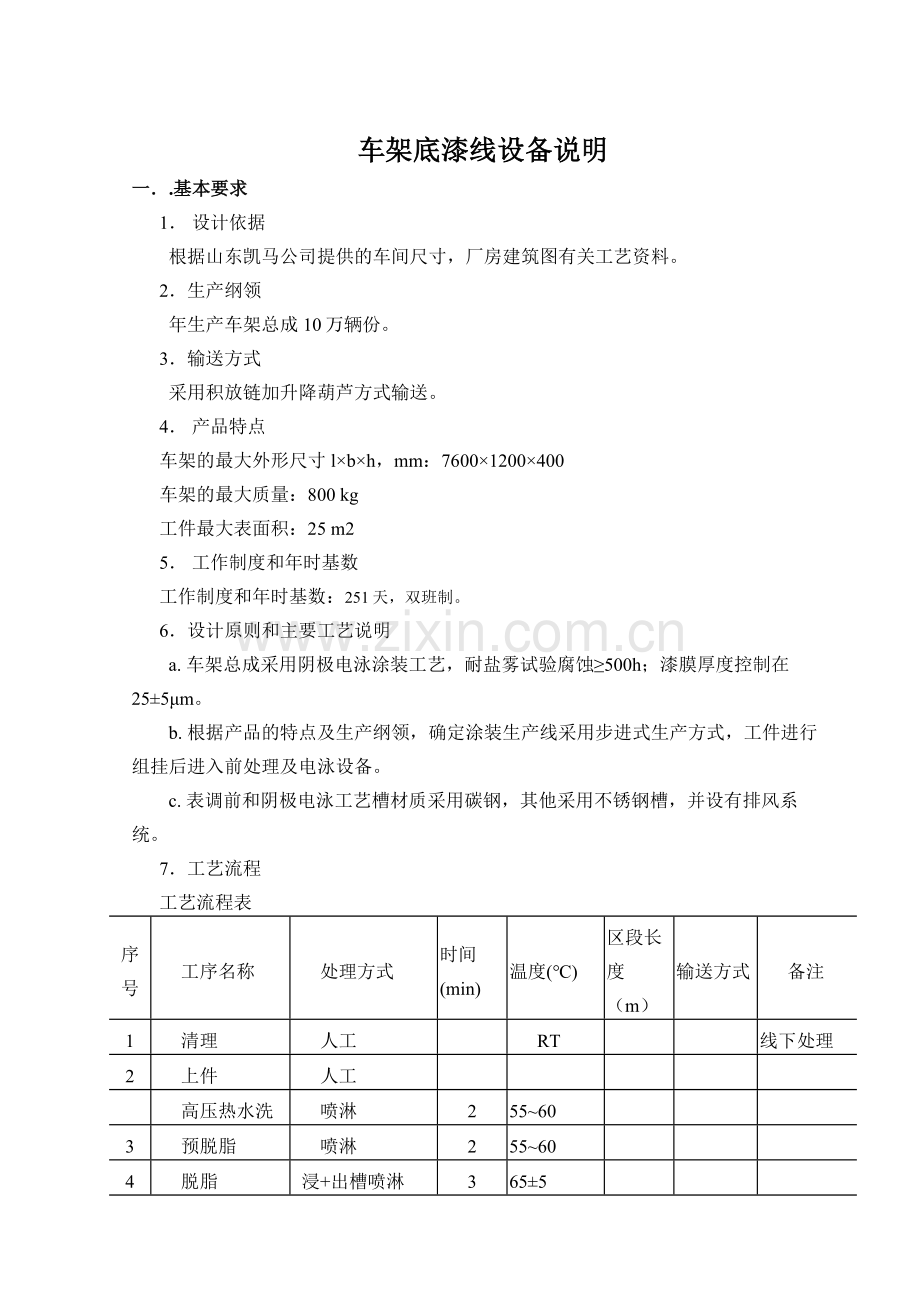

车架底漆线设备说明一.基本要求1 设计依据根据山东凯马公司提供的车间尺寸，厂房建筑图有关工艺资料。2生产纲领年生产车架总成10万辆份。3输送方式采用积放链加升降葫芦方式输送。4 产品特点车架的最大外形尺寸 lbh，mm：76001200400车架的最大质量：800 kg工件最大表面积：25 m25 工作制度和年时基数工作制度和年时基数：251天，双班制。6设计原则和主要工艺说明a. 车架总成采用阴极电泳涂装工艺，耐盐雾试验腐蚀500h；漆膜厚度控制在255m。b. 根据产品的特点及生产纲领，确定涂装生产线采用步进式生产方式，工件进行组挂后进入前处理及电泳设备。c. 表调前和阴极电泳工艺槽材质采用碳钢，其他采用不锈钢槽，并设有排风系统。7工艺流程工艺流程表序号工序名称处理方式时间(min)温度()区段长度（m）输送方式备注1清理人工RT线下处理2上件人工高压热水洗喷淋255603预脱脂喷淋255604脱脂浸+出槽喷淋36555水洗1浸+出槽喷淋1.5RT6水洗2浸+出槽喷淋1.5RT7表调浸1RT8磷化浸35059水洗3循环喷淋1.5RT10水洗4浸+出槽喷淋1.5RT11纯水洗浸+出槽喷淋1.5RT12吹水人工0.5RT13阴极电泳浸+出槽喷淋329114UF液清洗一浸+出槽喷淋1RT15UF液清洗二浸+出槽喷淋1RT16纯水洗浸+出槽喷淋1RT17吹水人工1RT18空工位19转挂二 设备叙述1输送方式方案一：积放链加挂电动葫芦采用“积放链加挂电动葫芦”的输送方案使工件在前处理电泳工位改为步进式横向移动输送。这种组合是将积放链的水平运动与电动葫芦的垂直运动叠加，即：积放链负责工件前行或停止，而电动葫芦负责工件垂直升降。方案可将积放链使工件方便停止、存放的优势与电动葫芦使工件灵活升降的特点相结合，最大限度的满足工艺要求。a.纲领分析本车架电泳涂装线生产纲领为100000辆/年。按6分钟/件的节拍式生产，每挂3件，每小时可生产30件；若按双班制，设备负荷90%计算，全年3810小时可年生产电泳车架102870个。完全满足纲领要求。 “积放链加挂电动葫芦” 输送方案还具有如下优势：1）电动双轨悬挂输送系统，其厂房占地面积大于积放链，其原因是：尽管在工位上方都是横向输送工件，但积放链的载物车回程却是纵向移动，不需很宽的距离。2）积放链加挂电动葫芦造成本远小于其它步进式输送。3）若积一台电动葫芦故障可推到检修线上检修，不会全线停线 ，而采用程控行车一台故障全线停产。4）输送设备简介根据工艺需要全线设载物车十三台。载物车采用四车组结构形式。其中前承载组，由前后小车加承载梁组成一组承载小车，后承载小车同样由前后小车加承载梁组成后承载小车；在前后承载梁之间增加平衡承载梁。此结构形式可保证单组承载小车组运行过程平稳可靠、并能使安装在承载梁上的集电装置平稳取电。在平衡承载梁两端下方各悬挂一只额定负荷为2吨的电动葫芦，两葫芦水平相距3500。电动葫芦单速起升，升降速度6m/min。设备启动前，十台载物小车均停在单轨返回线的积放段上，组成载物车的前后小车以及与之连接的平衡承载梁为纵向排列。设备启动后，当上件工位发出放车指令后，第一台载物车驶离积放段。在进入双轨段时，前后小车分别进入左、右各自轨道，前后小车组变前、后状为左、右并列状，其下方与之连接的平衡承载梁则由纵向变为横向；在双链左右推头驱动下，横向前进。随后，集电器也随之进入滑触线槽。当到达上件工位后，停止器使载物车停止，电气控制系统通过滑触线控制电动葫芦下降。在完成该上件工序后，电动葫芦升起。工件再运行到下一工位。以后每到一个工位，工件均按事先编好的程序完成：停止下落上升前进，直至在积放链十七个工位的最后工位，电泳后工件落至地面输送链上，由地面输送链完成电泳后的烘干和冷却。而载物车的左、右两端小车又回到单轨返回线上，重新恢复为前后状小车，并停止在积放段上等待下一循环。电气控制系统采用PLC集中控制方式，为便于对系统进行调试、监控、和生产过程中的动态模拟，系统配触摸屏。在程序设计上有系统互锁、系统自检、故障诊断、报警及警示和系统联控。系统设置工位按钮站，按钮站按钮包括行走机构控制按钮和急停开关。此外还有控制方式转换开关，使系统可任意在自动和手动控制两种状态下转换。工位按钮站设置在以下五工位：工件上、下件，脱脂工位、磷化工位以及电泳工位。同时，每停车工位都留有信号接口，供前处理电泳控制柜和烘干冷却控制柜使用。方案二：程控行车该方案主要由行走机构（大车）、升降装置、吊具系列（与升降装置和工件之间联接的机构）、轨道系统、附属钢结构，及电控系统（控制台，控制柜，按钮站、显示屏等）等组成。1)工位数：15处理工位+4个转接工位+2个上下件工位=21工位。2)程控行车长度：约12m（设计时最终确定）3)重载运行速度：6m/min4)空载运行速度：24m/min,运行电机减速器:FA77/GDV100M4/BMG/HF/ES1R(带编码器)P=22.2kW，N=21RPM 5)升降速度：10m/min，升降电机：R147DV160L4/BMG/HF(变频)P=15kW，N=22RPM6)程控行车数量：5台7)生产节拍：7min/挂，8)每挂的外形尺寸：9000*1200*1600mm，9)每挂的质量：3200kg；总起重量:5000kg10）工艺概要及技术要求各工位槽体上沿(包括空工位)设置V形座，用于吊具转接。吊具吊钩结构满足电泳工位导电的绝缘性要求。工件垂直升降入、出槽。上下件行车采用地面操纵方式，备用手控电门。程控行车以PLC为系统控制核心，PLC根据各控制装置和采集传感器提供的状态信息，按照相应 的程序和指令，通过现场总线发出控制信号至5台行车的主控制箱再通过现场模块控制变频器和控制装置，并由它们控制动作执行机构完成制定的动作。11）输送线布局方案本方案采用直轨道行车，双绳提升机构升降模式，线路总长度为61.1m，全程共设5台行车、7副吊具、10个前处理工位、5个电泳、1个上件工位、1个下件工位、4个空区工位等组成。12）行车系统运行描述程控行车输送系统主要用于工件的上件、前处理、电泳、及下件等工作。工件通过单梁起重机放到地面电平车上，由电平车将工件输送到上件转挂工位，程控行车(带吊具)运行到工件上方，人工将工件挂在吊具上。5台程控行车间歇运行于前处理、电泳各工位之间，工件从地面平车上人工转挂到程控行车，每台程控行车负担数个工位间工件的入槽、出槽，及空吊具返回，完成后工件由人工从程控行车转挂到地面板式输送机。程控行车输送系统由钢结构框架系统、程控行车、各工位吊具支撑件、轨道系统、吊具、电泳取电装置、电控系统等组成。其中程控行车为主梁、行走和提升机构、提升导向机构、防撞装置等组成。上件：本工位是程控行车输送系统车架上线的接口位置。车架输送线(地面)将车架输送至上件工位，行车带空吊具到达工件上方，通过人工调整吊具上的挂钩而满足不同车架吊点的要求, 自动/人工发转挂完成信号,行车系统自动将装有车架的吊具带入前处理电泳线,完成行车系统上件工作。前处理、电泳工艺槽：由行车系统与槽体,药物及地面设备配合完成。行车系统在得到地面设备如液位,温度等适合生产条件信号后,程控行车根据前处理、电泳等工艺编制的程序，自动将吊具输送至各工艺处理工位使固定在吊具上的工件完成各工序。为使工件能连续生产，行车自动搬送工件至某工艺工位时,它还要将该吊具准确地固定在该工艺工位特制的支撑上，待该工件依工艺要求处理完成后，行车再来自动将该吊具搬送至下一工艺处理工位。13）行车是用来输送吊具到槽体线。行车示意图：程控行车采用四轮双驱动双向运行方式，行走传动系统备有编码器，左右驱动可实现同步，行走、提升降落、停止各节拍速度、时间自动控制并可调节。程控行车配置两套提升机构，由滚筒、钢索、动滑轮、定滑轮、驱动装置等组成。提升运动由带变频的提升装置控制，行车抓具通过吊钩提起或放开吊具。抓具设有导向装置，使升降过程平稳，工件落位准确。电动提升 双索提升系统提升高度 4 m提升速度 10 m/min移动速度 624m/min (变频控制)行车控制 自动、手动14）吊具吊具是用来在生产中输送工件的。吊具横梁有吊耳以便用链条来固定工件。有效载荷: 4000 kg 固定4 个点。吊具由挂钩、框架、吊耳、吊索、取电杆、电缆夹钳等组成。吊具图形如下图所2 前处理电泳设备前处理电泳设备主要由：高压热水槽、洗预脱脂槽、脱脂槽、水洗1槽、水洗2槽、表面调整槽、磷化槽、水洗3槽、水洗4槽、泳前去离子水洗槽、加料系统（预脱脂、脱脂、表调、磷化、电泳加料）、磷化除渣系统、磷化酸洗系统、电泳槽、一次超滤喷淋槽、二次超滤浸槽、泳后纯水洗槽、密封水槽以及泵和管路组成 (超滤、纯水、管式阳极等设备另购) 。设密封室、送排风系统、水泵、管道、加热、过滤等组成，设有循环搅拌、温度自动控制等。清洗采用逆工序补水，并设有自来水、纯水二套供水管路。所有水泵均采用卧式泵。考虑同时挂3件的需要，槽体有效长度为8600，有效高度为3000。1）高压热水:由槽体及管路组成 槽子由型钢立柱不锈钢板(sus304)加强筋组成外包50厚的保温层及0.5的镀锌波纹板b.管路：管路由喷淋管路、加热管路及供水管路组成加热为外置式，由温控阀、板式热交换器组成，温度人工设定自动控制，管路保温。供水管路：人工补水泵出口设有过滤器，并内置高强磁棒以去除铁屑和灰粉。考虑喷淋时蒸汽飞溅大，为保护设备，槽体加盖。并采用双层槽体，平时高温液体储在下层，以减少热量散失。喷淋管只在工件下到槽底时，并盖自动盖好后才开始喷淋。工艺时间到后，先停止喷淋，盖再打开，工件升起，沥水后运行到下工位。槽体前端下部设锥形沉渣槽。2)预脱脂:由预脱脂槽及管路组成a预脱脂槽槽子由型钢立柱不锈钢板(sus304)加强筋组成外包50厚的保温层及0.5的镀锌波纹板b.预脱脂管路：管路由喷淋管路、加热管路及供水管路组成加热为外置式，由温控阀、板式热交换器组成，温度人工设定自动控制，管路保温。供水管路：人工补水泵出口设有过滤器。考虑预脱脂工况与前工位相同，喷淋时蒸汽飞溅大，为保护设备，槽体加盖。也采用双层槽体，平时高温液体储在下层，以减少热量散失。喷淋管只在工件下到槽底时，并盖自动盖好后才开始喷淋。工艺时间到后，先停止喷淋，盖再打开，工件升起，沥水后运行到下工位。槽体结构与前工位相同。c.油水分离设备，选用日本帕卡技术生产的设备，除油效果好，但价格较高。为省钱也可去掉，槽液定期更换。国产设备效果不好。3)脱脂a脱脂槽槽子由型钢立柱+不锈钢板(sus304)加强筋，外包50厚的保温层及0.5的镀锌波纹板b脱脂管路管路由循环管路、加热管路、补液管路及供水管路组成循环管路设有阀门，以便调节流量加热为外置式，由温控阀、板式热交换器组成，温度人工设定自动控制，管路保温。泵出口设有过滤器。 供水管路：人工补水槽体前端下部设锥形沉渣槽。脱脂工位设加料管路。4)水洗1（水洗2）a水洗槽槽子由型钢立柱+不锈钢板加强筋b水洗管路管路由喷淋管路及供水管路组成供水管路：人工补水5) 表调a槽体槽子由型钢立柱加强筋不锈钢板(sus304)组成，槽内设搅拌和层流喷管。b管路管路由加热管路、循环管路及供水管路组成。供水管路：人工补水。表调工位设加料管路。6）磷化a槽体槽子由型钢立柱加强筋不锈钢板(sus304)组成，槽内设搅拌和层流喷管。槽体前端下部设锥形沉渣槽。b管路管路由加热管路、循环管路及供水管路组成。加热系统有两级换能组成：前一级用热水箱，后一级用板换。由电动阀严格控制温度，使产生膜细密均匀。供水管路：人工补水。c.设磷化除渣装置，板换酸洗管路。磷化工位设加料管路。7)水洗3、水洗4、纯水洗1水洗工序采用逆工序补水，以节约水资源。a水洗槽槽子由型钢立柱加强筋不锈钢板(sus304)组成， b水洗管路管路由喷淋管路及供水管路组成供水管路：人工补水8）电泳槽电泳槽宽度为2500.结构：型钢立柱及加强筋+钢板，内衬6mm厚环氧树脂玻璃钢，干态下保证耐电压20000伏。槽体端头设辅槽，主、辅槽间有连通管，所有槽体的转角均圆弧过渡，减少涂料沉积，杜绝搅拌死角。 槽内部搅拌喷管与外部循环接管采用绝缘连接，搅拌喷嘴为文丘里型增效喷嘴，所有搅拌喷嘴均设在搅拌喷管的底部，在搅拌喷管的末端亦设有搅拌喷嘴，减少在搅拌喷管内部的涂料沉积。 槽体两侧及底部设管状隔膜电极，密封可靠，无泄漏，拆卸维修方便。 槽内喷管上方及电极外侧均设有保护架，防止工件擦挂电极膜管。9）电泳槽液循环及温控系统电泳循环及温控系统（包括后水洗系统）均采用卧式不锈钢离心泵，根据电泳槽液特殊要求选用专用型号产品，密封采用双端面机械密封，超滤透过液通过轴封系统强制外冲洗，密封可靠，维修方便。泵、阀、管道及管道附件材质：SUS304，电泳漆循环管道和所有排放口的阀门均选择密封可靠不易泄漏的球阀，在水洗工位等次要工序要求进行流量的调节的部分采用蝶阀。电泳槽的循环采取全过滤方式，电泳主循环及温控系统的循环泵出口均采用25m精密过滤器，超滤系统前级过滤采用25m精密过滤器，所有过滤器的出、入口装有压力表，顶盖装有排气阀，底部装有排空阀。温控系统采用板式换热器间接换热，温度控制均采用自动控制，冷冻机组与热交换系统连锁，利用温感探头，通过电动三通调节阀自动控制漆液温度，保证控温精度1，温度异常时发出报警信号。在电泳循环管道最低处均装有放空阀，保证所有管道及槽内存漆均能排尽，尤其在电泳漆倒槽期间，能够最大限度减少浪费。 10）转移槽单独设转移槽，与电泳槽共用热交换循环系统。11） 阳极液循环阳极面积和工件面积为1：4，共设75阳极管62支，单支阳极管有效长度为2000。阳极液槽为不锈钢板+型钢的结构。设极液循环泵，使极液从槽中吸出送到隔膜电极中，进行极液的循环，带走槽内工作时产生的杂质离子，控制漆液状况，提高工件的漆膜质量。极液循环泵出口设电导率控制仪，监控极液电导率，根据极液电导率自动进行极液的排放及纯水的补加，及时地控制极液的电导率在正常范围内（极液控制参数可根据涂料要求进行设定调整）。极液槽设溢流排放管，上方有DI水自动补水气动阀，气动阀的动作由液位计和电导率仪的信号控制。极液循环管上有防止极液从电极中倒流的措施。极液循环的管道、阀门、管件材质均为不锈钢材质。每支极管的极液供给管路上均有流量计，可以随时控制及观察电极的极液状况；装有电流表，可在工作时观察每支电极的工作状况。 涂料补给系统用空气动力泵从树脂桶及颜料桶 将原漆打入。 12）超滤装置超滤装置产水量为1.6T/H 。为减少对超滤装置的投资和提高电泳漆的回收率，采取两级超滤水洗，即设置两个超滤水洗槽，新鲜超滤透过液从电泳槽液中分离出后，补充至UF2槽，超滤水经过两级回流最终回到电泳槽，通过电泳后的超滤封闭逆流水洗循环，对电泳涂料进行回收。全套装置安装成为独立单元，将超滤泵，过滤器，超滤膜组，超滤水槽，轴封槽，清洗槽，轴封泵，清洗泵，控制柜全部安装在一个钢制框架上，集中布置，单独控制。采用卷式超滤装置，占地面积小，能耗低，自控程度高，在一支膜组出故障的情况下，系统可继续运行，同时可不停机进行清洗。电泳漆液从电泳槽前端吸出口直接抽出，送入超滤系统，经超滤系统后送入电泳槽中，参与电泳循环。具有自动清洗系统，启动后可实现自动清洗。超滤系统的所有液位及轴封的控制均通过液位计，气动阀，工件的到位信号，实现超滤系统同整个的电泳循环和电泳后水洗的连锁自动控制。 超滤系统提供所有电泳循环泵的轴封循环水，并设有电气的联锁控制，超滤系统的轴封泵不启动供水，电泳循环泵无法启动，以免意外启动水泵空转将机械密封损坏。13） 电泳后水洗电泳出槽喷淋由UF1槽的超滤透过液通过自动控制供水，喷到工件上后，落入电泳辅槽，有效防止喷嘴堵塞，同时增加涂料回收效率。电泳出槽喷淋管路上装有气动阀，气动阀的动作由工件信号控制，工件出槽时自动喷淋。No.1UF水洗槽结构为型钢+钢板(SUS304)组成。No.1UF水洗槽装有液位计，控制气动阀及时将UF液转回电泳槽，实现闭路循环。No.2UF水洗槽结构为型钢+钢板(SUS304)组成。No.2UF水洗槽液可自动溢流至No.1UF水洗槽。纯水水洗槽结构为型钢+钢板(SUS304)组成。新鲜纯水喷淋管路上装有气动阀，气动阀的动作由工件信号控制，工件出槽时自动喷淋。UF1洗、UF2洗泵出口设有精密过滤器。管路、阀门均为不锈钢材质。UF1和UF2及纯水槽的拐角处均作弧形板处理，减少超滤水洗槽内的沉积。14）纯水装置 纯水装置产水量为4T/H 。供电泳前、后的干净纯水喷淋，以及纯水槽换水用。15）密封室体采用型钢框架不锈钢壁板(sus304)结构。悬挂输送链置于室体外和浸槽上部，设气幕和排气装置，以减少蒸汽对设备的污染。脱脂部位吸风管为不锈钢材料。采用1.5不锈钢壁板，避免了由于室体钢材腐蚀而对工件涂装质量带来不利影响。室体采用框架式结构，喷淋段壁板之间满焊不漏水，浸槽上部室体壁板之间密封连接，不漏水汽。照明灯安装于室体外部既隔水又防潮。16)前处理设置送排风系统入口设置抽风，防止水汽溢至车间，避免对车间构成腐蚀，形成污染源，影响涂装生产作业。脱脂工序设置抽风，防止水汽后逸。17）泵密封管路设置从超滤系统的轴封泵至各双机械密封泵，再返回到轴封水槽的管路。管路、阀门均为不锈钢材质。在每个双机械密封泵的轴封水循环管路上均设有流量计和压力表，可随时监控轴封水的运行情况。18）导电方式采取轨道接地通电方式，为确保通电良好，采用人工装卸电极。电泳时间到，工件进入下道工序，实现真正的全自动生产。18）电泳整流电源：整流电源规格为1000A/400V。系统接备用电源，在整个车间意外停电时可保证电泳槽液循环系统的正常连续运转。备用电源功率为45kw。19）制冷机组：制冷机组制冷量为10万大卡，以保证夏季电泳漆正常工作。20）表调后管道、阀门、管件均为(sus304)材质，之前采用碳钢。各工艺槽的技术参数工序号工序名称12345热水洗预脱脂脱脂水洗一水洗二泵泵的材质叶轮、轴不锈钢流量；扬程200；20200；20120；20100；20100；20槽材质4mm SUS304不锈钢板, 外保温0.5mm镀锌波纹板容积(m3)555050工序号工序名称678910表调磷化水洗三水洗四纯水洗一泵泵的材质不锈钢流量；扬程100；20150；20100；20100；20100；20槽材质4mm SUS304不锈钢板, 外保温0.5mm镀锌波纹板容积(m3)50555050工序号工序名称11121314阴极电泳UF1UF2纯水洗泵泵的材质不锈钢流量；扬程240；3030；2050；2030；20槽材质碳钢（内衬玻璃钢）浸槽、喷淋槽为4mm SUS304不锈钢板容积(m3)555050503.电泳烘干冷却设备1） 烘干输送采用地面链。2） 考虑三工件高度较高，故烘干采用下送风，上回风。送风风道在地面以下。烘干室长19.8m,有9个工位，烘干时间可达4554min. 烘干温度180220度可调。冷却室长9.48m,有3个工位，冷却时间可达1518min.自然温度。烘干室、冷却室均采用工件纵向进入，横向平移形式。烘干室出端和冷却室入端室体结构上直接相连，设升降密封门。烘干室、冷却室均设有检修门。风机和燃气加热炉设在室体上端的平台上。密封门端部设排风罩。烘干室加热方式：加热方式为热风对流加热。要求烘干室内温度均匀，上下温差不大于5。烘干室体保温板的内板为1.5镀锌板整体焊，外板为厚0.6mm的彩色波纹板，中间填充150mm保温岩棉材料；烘干室壁板外侧温度不大于环境温度5；烘干室外部风管需加100mm厚保温岩棉板，外包厚0.6mm的彩色波纹板。3）烘干、冷却室室体骨架为碳钢，要求涂漆前进行除锈处理，再进行底漆和面漆。确保表面质量；室体保温板表面不允许有划碰伤。4）烘干室采用2台75万大卡直燃式燃烧器，并设2000m3/h废气处理装置。三设备电控系统设备电控系统共分前处理、电泳、烘干三部分控制，如下：前处理：3台控制柜 图号：0806S-DQA-01-0127电泳：4台控制柜 图号：0806S-DQA-02-0126烘干：3台控制柜 图号：0806S-DQA-030116电气外配线缆系统-上述控制柜的电控系统到现场电动风机、电磁阀、液位开关、热电阻、按钮站、照明灯等的外配电线电缆、电缆桥架、电线保护管以及整流柜到阴、阳极电缆等电气安装材料。涂装线非标设备电控系统设有10台控制柜，对整个卡车涂装线的前处理、电泳、烘干室风幕、强冷室的送、排风机进行起停控制；水泵起停以及水池液位控制；与工艺连锁的各喷淋电磁阀控制；与行走部分的连锁（悬链、滚床）；为燃烧炉、废气处理提供电源；照明等；强冷室的送、排风机37/30kW的风机采用变频器(采用三菱FR-740系列)控制；各喷淋时间可在触摸屏上直接修改。主要工艺及设备前处理：设备名称容量开关元件启动元件保护元件1M预脱脂喷淋泵18.5KWTIB1-63D/3 50ATIC1-50T452M预脱脂温控除铁屑泵15KWTIB1-63D/3 50ATIC1-50T453M脱脂搅拌泵18.5KWTIB1-63D/3 50ATIC1-50T454M一次水洗喷淋泵18.5KWTIB1-63D/3 50ATIC1-50T455M二次水洗搅拌泵15KWTIB1-63D/3 50ATIC1-50T456N表面调整搅拌泵15KWTIB1-63D/3 50ATIC1-50T457M磷化搅拌泵18.5KWTIB1-63D/3 50ATIC1-50T458M磷化循环加热泵15KWTIB1-63D/3 50ATIC1-50T459M酸洗系统泵3KWTIB1-63D/3 10ATIC1-09T1610M磷化除渣泵3KWTIB1-63D/3 10ATIC1-09T1611M前处理密封泵0.75KWTIB1-63D/3 10ATIC1-09T1612M三次水洗搅拌泵15KWTIB1-63D/3 50ATIC1-50T4513M泳前纯水洗搅拌泵15KWTIB1-63D/3 50ATIC1-50T4514M预脱脂槽盖葫芦11KWTIB1-63D/3 10ATIC1-09T1615M预脱脂槽盖葫芦21KWTIB1-63D/3 10ATIC1-09T16l 电泳：设备名称容量开关元件启动元件保护元件21M电泳漆循环泵37KWTIM1H-125/3300 100AJJR2037T10522M电泳漆冷却循环泵37KWTIM1H-125/3300 100AJJR2037T10523M电泳出槽喷淋泵3KWTIB1-63D/3 10ATIC1-09T1624M密封水系统泵0.75KWTIB1-63D/3 10ATIC1-09T1625M一次超滤喷淋泵15KWTIB1-63D/3 50ATIC1-50T4527M二次超滤循环泵15KWTIB1-63D/3 50ATIC1-50T4528M干净超滤喷淋泵2.2KWTIB1-63D/3 10ATIC1-09T1629M泳后纯水洗泵15KWTIB1-63D/3 50ATIC1-50T4530M电泳转移槽排风机0.55KWTIB1-63D/3 10ATIC1-09T1631M碱液排水池泵4KWTIB1-63D/3 16ATIC1-16T1632M磷酸液排水池泵4KWTIB1-63D/3 16ATIC1-16T1633M泳漆液排水池泵4KWTIB1-63D/3 16ATIC1-16T1634M予脱脂排风机7.5KWTIB1-63D/3 32ATIC1-32T2535M脱脂排风机7.5KWTIB1-63D/3 32ATIC1-32T2536M磷化排风机7.5KWTIB1-63D/3 32ATIC1-32T2537M予脱脂送风机7.5KWTIB1-63D/3 32ATIC1-32T2538M脱脂送风机7.5KWTIB1-63D/3 32ATIC1-32T2539M磷化送风机7.5KWTIB1-63D/3 32ATIC1-32T2540M电泳排风机3KWTIB1-63D/3 10ATIC1-09T1641M电泳送风机3KWTIB1-63D/3 10ATIC1-09T16l 烘干室：设备名称容量开关元件启动元件保护元件50M烘干室自循环风机0.5KWTIB1-63D/3 10ATIC1-09T651M工件进端保温门11KWTIB1-63D/3 10ATIC1-09T652M工件进端保温门21KWTIB1-63D/3 10ATIC1-09T653M工件出端保温门11KWTIB1-63D/3 10ATIC1-09T654M工件出端保温门21KWTIB1-63D/3 10ATIC1-09T655M强冷室送风机137KWTIM1H-1250/3300 100AFR-740-3756M强冷室排风机130KWTIM1H-1250/3300 100AFR-740-3057M强冷室送风机237KWTIM1H-1250/3300 100AFR-740-3758M强冷室排风机230KWTIM1H-1250/3300 100AFR-740-30说明：1、车架涂装线PLC采用日本三菱；变频器采用日本三菱。软启动采用正泰产品。2、塑壳断路器、微型断路器、接触器、热继电器采用TCL。3、互感器采用苏州鼎浩。4、信号灯、按钮采用施耐德。5、控制变压器采用沈阳大华变压器。(一）电气元件与成套制作l 变频器1) 变频器具有进行联网通讯的接口功能,配置LED或LCD显示的参数设置操作面板;2) 变频器的所有运行与故障状态在触摸屏及中央控制室能监控(如各种变频器运行状态与故障报警等);3) 变频器应能平滑和稳定的控制设备运行,能够实现外部速度的多级控制,电子过载保护可设定；l 电动机启动方式1) 电动机具有三相过流、热过载和短路保护,而且必须防止它自动再次接通;2) 小于等于22kW全压起动，30kW及以上软起动,有具体要求的地方采用变频器;3) 电动机必须可靠接地,接地点由控制柜地排引至,以保证安全。l 进线电源主电源开关1) 各控制柜都应设置机械方式操作的电源主开关并且应装有“主开关”的符号标记;2) 进线电源主开关应安装在电控柜的左上部或右上部,在外部能方便的操作。3) 进线电源主开关必须在控制柜正面不开门进行操作,操作手柄必须与控制柜门开启进行机械连锁;4) 进线电源主开关电流大于等于800A时,采用电动操作机构:l 控制柜1) 控制柜内部布线方式:柜内采用线槽布线、布置接地系统与另线系统;2) 喷涂颜色:各控制柜板必须经脱脂磷化处理后喷塑,颜色为威图RAL7035色标和或业主指定;3) 屏、柜、台的防护等级:IP40;4) 控制柜外形尺寸:2000(高) X 1200（宽) X 600 (深)5) 控制柜底座高度:10槽钢6) 控制柜全部采用国内优质的产品,门板厚度2.5mm以上,侧板厚度1.5mm以上,元件安装板厚度3mm以上;7) 控制柜、屏应采用风扇冷却方式,必须配置散热、换气过滤器装置,过滤器的过滤网可方便的进行装拆:8) 控制柜带门锁,门锁采用带手柄方形门锁,并且门锁为同一型号。9) 柜内必须有照明(带门碰开关)、资料盒等;10) 总控制电源必须可在外面用手柄或按钮方便的操作;11) 柜内元器件的安装必须具有可维修性、可装拆性;12) 屏面上的所有器具均采用嵌入式结构安装,其布置清晰、美观大方和合理:13) 屏、柜、台结构牢固,能承受运输和正常使用条件下可能遇到的机械、电气、热应力及潮湿的影响。14) 屏、柜、台表面平整,无凹凸现象,油漆颜色均匀一致,漆面整洁美观大方:15) 屏、柜、台上有与地基固定的安装孔,安装尺寸符合图纸的安装要求,屏、柜顶部装有可承重800kg的吊环或吊钩:每个屏、柜、台内配置一个AC 220V 5A插座; 低压电器元件布置： 从上部往下依次为：自动断路器、接触器、控制继电器、接线端子； 大于25mm2的电缆直接安装于元件上。 操作与信号元件：安装于电控柜门上，根据功能组布置。 按钮和灯的开孔直径：22.5mm。 上部：指示灯 中部：按钮“ON” 下部：按钮“OFF” 指示灯有验灯装置 元器件标号： -柜内：电线上有塑料线号，线号须永久性且不易脱落，采用烙印； 元器件根据原理图进行标号； 门上器件及指示灯根据其功能采用标牌标注；就地装置和接线箱用铆钉固定，字体为刻印，标牌尺寸见图例，中文标注，内容与原理图相符；标牌底色为黄色，字体为黑色。 按钮及指示灯型号：施耐德16) 可编程序控制器(PLC): -PLC 电源须经断路器，隔离变压器接入 -PLC安装于电控板上，输入输出模块根据功能组安装于机架上，插拔时不能混淆；预留一定备用量 -制造商：三菱-型号：Q系列。17) 人机界面(HMI):（制造商：三菱）（1）功能可以代替常规设备，如按钮、信号灯、数字显示器、信息显示器等； （2）提供与控制器系统通讯的能力；（3）应具有较强的报警指示能力，系统能按时间次序指示报警状态，随时显示最近的报警点，在请求时可以列出全部报警状态。（4）人机界面功能要求显示LCD,NTF,TFT显示方式时钟硬时钟通讯接口RS422打印机口与控制器通讯接口组态接口 环境温度045oC 电源220VAC保护等级IP65(前面)/IP20(背面)(二)电气安装1. 通用技术要求1.1.电源电路和控制电路的电线必须符合国家标准;1.2.电缆必须具有足够的长度而且能够使元件间进行快速准确的信号交换;1.3.需要走外部的导线或柔性电缆必须走保护软管,不能外露;I.4.所有的元器件必须以便于维护的方式进行连接:1.5.接线端子必须用罩盖进行保护:1.6.在应用于操作且需要移动的场合,外露的电缆必须是具有适宜的柔韧性而且具有适当的保护;1.7.电缆使用标准导线的横截面积必须符合国家标准,必须满足设备和电气元件正常稳定运转;1.8.外部管线以桥架为主,镀锌钢管、金属软管为辅,途径有腐蚀、有高温场所的电缆、电线必须采用耐腐蚀、耐高温的电缆:1.9.外部管线和内部管线的布置必须符合国际或国家有关规定,必须耐用、可靠、整齐美观、亢便维修及方便清扫等;1.10.强、弱电走线必须严格分开,控制系统的桥架敷设必须将动力电缆与网络电缆分开;1.11.经常移动的连接线采用多股铜绝缘软线,在适当位置固定留有足够长度,以免急剧弯曲和产生过度张力:2. 电缆桥架与镀锌钢管1.1. 电缆桥架采用槽式封闭型,电缆桥架的表面油漆必须光滑、完整无伤痕,厚度必须满足国家标准规定的要求,电缆桥架的托臂间距不得大于2m;1.2. 电线电缆保护管必须采用钢管,钢管与桥架、钢管与软管、软管与电动机等之间的连接应丝扣连接;1.3. 电缆桥架托臂与吊架、镀锌钢管的管支管卡与设备等相联物连接方式应采用螺栓螺母和焊接方法。1.4. 桥架与控制柜的接口开孔不得使用汽割或电焊,开孔处必须磨平无毛刺。1.5. 为了便于更换和修理,在电缆桥架内禁止进行任何导线的连接:信号线和强电线必须分隔开布置。1.6. 镀锌钢管弯曲处不应有折皱、凹陷、裂缝弯曲半径在明敷时不小于管外径的6倍,如有一个弯头时不小于管外径的4倍
