矿建表格的填写方法模板.doc

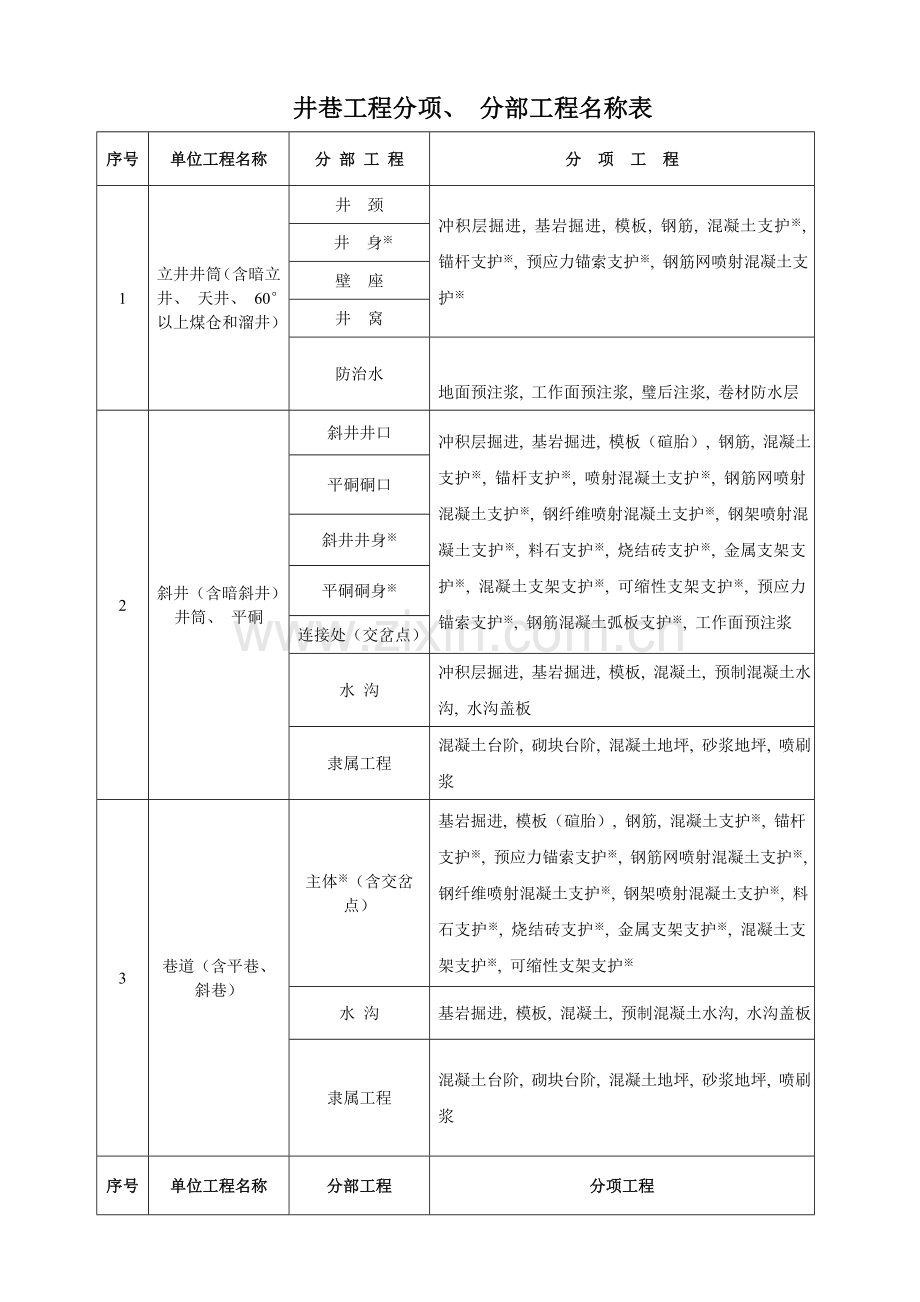

井巷工程分项、 分部工程名称表
序号
单位工程名称
分 部 工 程
分 项 工 程
1
立井井筒（含暗立井、 天井、 60°以上煤仓和溜井）
井 颈
冲积层掘进, 基岩掘进, 模板, 钢筋, 混凝土支护※, 锚杆支护※, 预应力锚索支护※, 钢筋网喷射混凝土支护※
井 身※
壁 座
井 窝
防治水

地面预注浆, 工作面预注浆, 璧后注浆, 卷材防水层
2
斜井（含暗斜井）井筒、 平硐
斜井井口
冲积层掘进, 基岩掘进, 模板（碹胎）, 钢筋, 混凝土支护※, 锚杆支护※, 喷射混凝土支护※, 钢筋网喷射混凝土支护※, 钢纤维喷射混凝土支护※, 钢架喷射混凝土支护※, 料石支护※, 烧结砖支护※, 金属支架支护※, 混凝土支架支护※, 可缩性支架支护※, 预应力锚索支护※, 钢筋混凝土弧板支护※, 工作面预注浆
平硐硐口
斜井井身※
平硐硐身※
连接处（交岔点）
水 沟
冲积层掘进, 基岩掘进, 模板, 混凝土, 预制混凝土水沟, 水沟盖板
隶属工程
混凝土台阶, 砌块台阶, 混凝土地坪, 砂浆地坪, 喷刷浆
3
巷道（含平巷、 斜巷）
主体※（含交岔点）
基岩掘进, 模板（碹胎）, 钢筋, 混凝土支护※, 锚杆支护※, 预应力锚索支护※, 钢筋网喷射混凝土支护※, 钢纤维喷射混凝土支护※, 钢架喷射混凝土支护※, 料石支护※, 烧结砖支护※, 金属支架支护※, 混凝土支架支护※, 可缩性支架支护※
水 沟
基岩掘进, 模板, 混凝土, 预制混凝土水沟, 水沟盖板
隶属工程
混凝土台阶, 砌块台阶, 混凝土地坪, 砂浆地坪, 喷刷浆

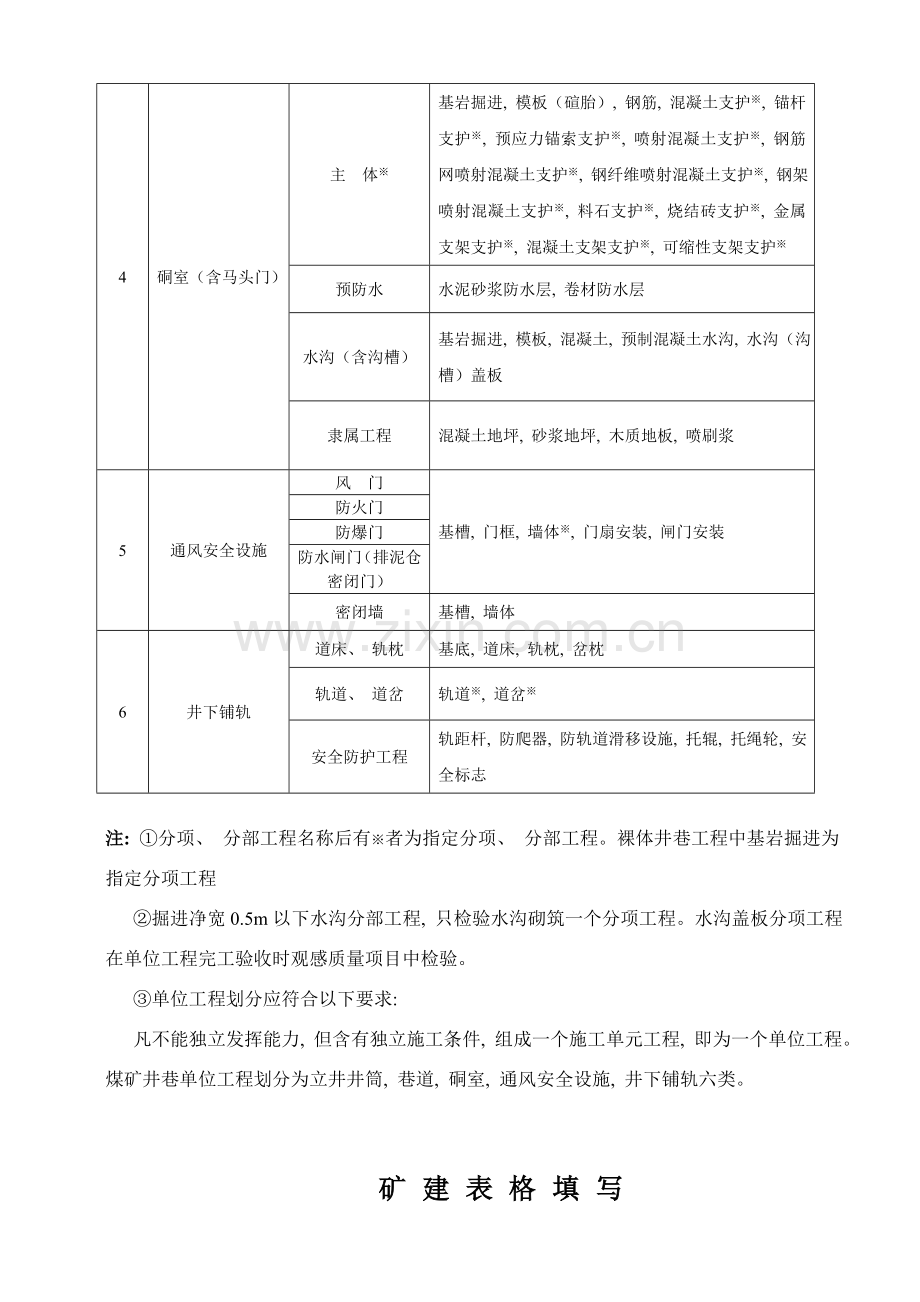

序号
单位工程名称
分部工程
分项工程
4
硐室（含马头门）
主 体※
基岩掘进, 模板（碹胎）, 钢筋, 混凝土支护※, 锚杆支护※, 预应力锚索支护※, 喷射混凝土支护※, 钢筋网喷射混凝土支护※, 钢纤维喷射混凝土支护※, 钢架喷射混凝土支护※, 料石支护※, 烧结砖支护※, 金属支架支护※, 混凝土支架支护※, 可缩性支架支护※
预防水
水泥砂浆防水层, 卷材防水层
水沟（含沟槽）
基岩掘进, 模板, 混凝土, 预制混凝土水沟, 水沟（沟槽）盖板
隶属工程
混凝土地坪, 砂浆地坪, 木质地板, 喷刷浆
5
通风安全设施
风 门
基槽, 门框, 墙体※, 门扇安装, 闸门安装
防火门
防爆门
防水闸门（排泥仓密闭门）
密闭墙
基槽, 墙体
6
井下铺轨
道床、 轨枕
基底, 道床, 轨枕, 岔枕
轨道、 道岔
轨道※, 道岔※
安全防护工程
轨距杆, 防爬器, 防轨道滑移设施, 托辊, 托绳轮, 安全标志

注: ①分项、 分部工程名称后有※者为指定分项、 分部工程。裸体井巷工程中基岩掘进为指定分项工程
②掘进净宽0.5m以下水沟分部工程, 只检验水沟砌筑一个分项工程。水沟盖板分项工程在单位工程完工验收时观感质量项目中检验。
③单位工程划分应符合以下要求:
凡不能独立发挥能力, 但含有独立施工条件, 组成一个施工单元工程, 即为一个单位工程。煤矿井巷单位工程划分为立井井筒, 巷道, 硐室, 通风安全设施, 井下铺轨六类。

矿建表格填写
第一节 分项工程质量检验评定表格填写
一、 分项工程质量检验评定表格内容说明
工程质量检验评定工作是经过评定用表进行; 分项工程质量检验评定表是各分项工程专用, 是将一个分项工程确保项目、 基础项目和许可偏差项目质量指标, 逐一列入分项工程样表, 并预先统一印好专用表格, 确保项目各条内容全部列在表格中。
二、 填写分项工程质量检验评定表注意事项
1、 表头上工程名称、 部位、 工程量填写
工程名称应填写单位工程名称, （即施工图纸所写工程名称）。
“部位”应填写分项工程所在单位工程位置, 通常填写分部工程名称, 如××主井井筒井身工程, ××矿井井底车场主体工程等。
“工程量”是指井巷工程量延伸长度, 以米为单位填写。
2、 确保项目栏填写
确保项目栏中“质量情况”填写内容。可依据该项目相关要求及质量确保资料中检测数据、 相关证实或汇报质量结论, 用简练文字填写, 说明符合标准、 规范要求情况, 尽可能不用“基础符合要求”“符合要求”等笼统用词。
3、 基础项目填写
检验点检验（抽查）统计序号系指检验点序号, 测点部位序号系指检验点上测点序号。
“等级”一栏应填写基础项目中该检验项目质量检验评定等级。
“优良率”一栏应填写基础项目中优良项数占检验项目总数百分比。优良率在50%及其以上, 基础项目既可评为优良。
4、 许可偏差项目栏填写
“检验点检验（抽查）统计”一栏填写同基础项目检验点检验（抽查）统计栏。
“合格率”一栏应填写许可偏差项目中每个检验项目测点合格率, 按测点计算。测点总数70%及其以上实测值在标准要求许可偏差范围内, 其它不影响安全使用, 则该项目可评为合格。测点总数90%及其以上实测值在标准要求许可偏差范围内, 其它不影响安全使用, 则该项目可评为优良。
“等级”一栏指是对许可偏差项目质量检验评定总评价, 其中, 每个检验项目合格率都在70%及其以上, 应填写“合格”; 检验项目合格率都在90%及其以上, 应填写“优良”。
5、 评定等级栏填写
评定等级栏包含“评定等级”和“核定等级”两栏, 均应依据检验实查（抽查）结果填写“合格”或“优良”。按本《标准》要求, 凡确保项目每个检验项目均评为“符合”基础项目全部合格, 且优良率在50%以下, 许可偏差项目评为“合格”, “评定等级”栏内应填写“合格”。凡确保项目每个检验项目均评为“符合”。基础项目全部合格且优良率在50%及其以上, 许可偏差项目评为“优良”, “评定等级”栏内应填写“优良”。凡确保项目每个检验项目均评为“符合”, 基础项目和许可偏差项目分别为“优良”和“合格”时, 就低不就高, “评定等级”栏内仍应填写“合格”。
第二节 分部工程质量检验评定表格填写
一、 填写分部工程质量检验评定表注意事项
1、 表头填写
在“工程名称”后应填写单位工程名称, 如××立井井筒工程, ××矿井关键运输巷道工程。
在“工程量”后应填写该分部工程井巷工程量延米长度, 以米为单位。
2、 表中分项工程名称填写
分项工程名称栏应依次序填写该分部工程所包含每个分项工程名称, 如斜井井筒工程斜井井身分部工程包含基岩掘进、 模板（碹胎）、 混凝土支护3个分项, 如有钢筋混凝土支护, 还应增加钢筋分项。因为斜井井筒井身工程属于工程量大、 工期长井筒井身工程, 能够按每个月实际进尺作为一个分项工程。所以斜井井身工程全长600m时, 可按月进度划分为斜井井身分部工程30～120m段、 120～210m段、 210～350m段、 500～600m段等5个分部工程, 每个分部工程所包含分项工程不变。
3、 项数栏填写
因为已将井身分部工程按月实际进尺划分为小分部工程, 所以项数通常均为1项。
4、 评定情况填写
“评定情况”栏应依据每个分项工程质量检验评定核定等级分别用数字填入合格、 右两栏内。汇总各分项总项数及优良数优良项数, 将数字填入累计栏内, 然后求二者比值, 即为优良率。
5、 备注栏
通常应注明优良分项所在部位、 是否是指定分项工程, 以及说明问题。如经过处理后改变了原有结构, 造成了永久缺点, 但不影响使用, 分项工程质量可评为合格, 但其所在分部工程质量等级栏不应评为优良。备注中应说明, 供分部工程质量检验评定参考。
6、 评定等级栏
“评定等级”应由施工单位责任人组织相关人员评定。所谓施工单位指施工责任人（区、 队长）上级, 即矿、 工程处一级施工单位。评定等级时, 要依据累计栏内分项工程数量, 其中优良项数和优良率, 以及有没有指定必需优良分项工程, 达成没达成优良标准, 并进行核实, 评定出分部工程质量等级。最终由建设单位核定人核定。
第三节 填写单位工程质量确保资料核查表注意事项
1、 质量确保资料“评定结果”栏填写
⑴确定核查表项目是否齐全。单位工程质量确保资料共17项, 分为技术资料、 原材料、 预制构件检验资料和工程管理资料3类, 包含了与各分项工程相关确保工程结构安全、 使用安全内容。质量确保资料包含了单位工程所包含相关分项工程确保项目要求在分项工程质量检验时, 就检验确保项目, 含有从一开始就抓技术资料, 预防平时缺资料, 单位工程完工检验时又赶编、 补充弊病。
⑵确定核查表中所列每个项目是否符合要求, 逐项检验, 给以评价。这里有两种情况: 一个是只检验质量确保资料有没有, 是否齐全、 完整, 而不去评价资料优劣。如设计、 施工图, 设计变更文件或统计; 施工组织设计、 作业规程、 技术方法; 地质水文资料、 柱状图、 实测柱状图。另一个情况是既检验质量确保资料有没有、 是否齐全、 完整, 也核查资料本身是否符合质量检验标准要求。如相关原材料、 混凝土强度试验汇报单、 井筒漏水量实测资料等。因为这些直接与工程质量相关, 只检验有没有, 内容是否齐全、 完整是不够。
⑶将检验结果填入“评定结果”栏内, 注明共核查多少项, 其中基础齐全（相当于合格）多少项; 齐全多少项, 齐全完整（相当于优良）多少项, 只有在质量确保资料齐全, 指定质量确保资料齐全完整, 质量确保资料才可评定为优良等级。指定质量确保资料为标准附录E中第2、 5、 11、 15、 16等5项。
2、 核查结果栏填写
“核查结果”栏由企业技术部门或质量监督部门责任人逐项核查、 填表; 也可由组织单位工程质量检验建设单位责任人, 或建设单位委托监理单位逐项核查、 填表, 最终确定质量确保资料核查等级是合格, 还是优良。
三、 填写单位工程观感质量检验评定表
1、 观感质量等级确定
观感质量等级依据本《标准》第3章要求, 得分率在70%及其以上为合格; 在85%及其以上为优良。
四、 填写单位工程质量检验综合评定表
1、 表头填写
⑴“工程名称”应填写单位工程名称, 并应与其所包含分部工程、 分项工程内容一致。
⑵施工单位应填写总承包单位。开、 完工日期应填写实际开、 完工日期。
2、 分部工程质量评定汇总栏填写
“评定情况”由施工企业质量部门统计填写, 将单位工程所包含工程数量及其中达成优良质量等级分项工程数量和优良率分别填入对应空格内。实际上就是该单位工程所包含全部分部工程质量情况汇总, 不得出现不合格分部工程。指定分部工程必需优良。
3、 评定等级栏填写
“评定等级”栏由组织单位工程质量检验建设单位责任人, 或建设单位委托管理单位责任人填写, 最终质量等级经工程质量监督或主管部门核定。
